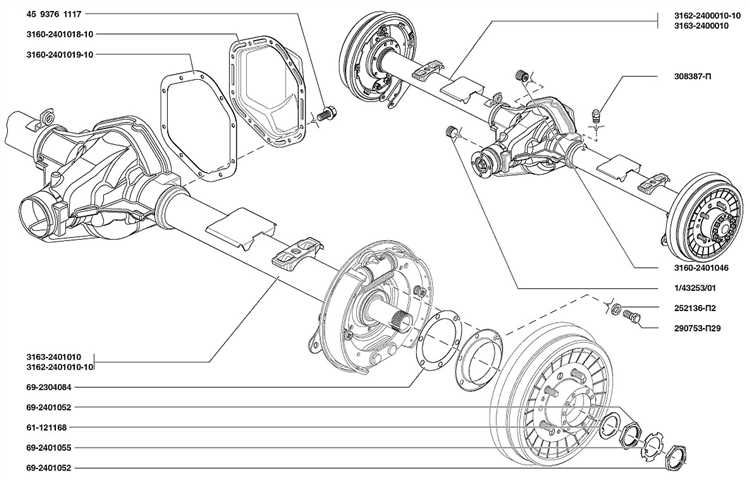

Хвостовик заднего моста УАЗ – ключевой элемент трансмиссии, передающий крутящий момент от карданного вала к главной паре. Некорректная регулировка приводит к повышенному износу подшипников, вибрации на скорости и утечке масла через сальник. Для устранения этих проблем важно точно соблюдать технологию натяжения подшипников и зазора между шестернями.
Регулировка хвостовика начинается с проверки предварительного натяга конических подшипников. При недостаточном натяге вал начинает люфтить, при избыточном – перегревается. Оптимальный момент проворачивания хвостовика в сборе (без шестерни главной передачи) должен составлять 0,8–1,5 Н·м при новых подшипниках и 0,4–0,8 Н·м при обкатанных. Измерение производится динамометрическим ключом или пружинным безменом, приложенным на радиусе 100 мм.
После установки и затяжки фланца карданного вала обязательна проверка осевого люфта. При правильно выставленном натяге он должен отсутствовать. При наличии зазора необходима замена дистанционной втулки или подбор регулировочной шайбы. Недопустимо использование герметика вместо штатных уплотнений – это приводит к перегреву и выходу из строя сальника.
Точный расчет зазора между ведущей и ведомой шестерней главной пары осуществляется по пятну контакта. Оно должно располагаться в центральной части зуба. При смещении к краю требуется изменить толщину регулировочных прокладок между чашкой и редуктором. Любые отклонения могут вызвать гул на скорости и разрушение зубьев шестерен.
Как определить необходимость регулировки хвостовика заднего моста
Регулировка хвостовика требуется в случае появления признаков износа подшипников, ослабления гайки крепления или нарушения предварительного натяга. Игнорирование симптомов может привести к разрушению главной передачи и выходу моста из строя.
- Свист или гул на скорости: особенно при сбросе газа или при разгоне. Шум усиливается при повышении нагрузки, что свидетельствует о неправильном зацеплении шестерён из-за ослабленного натяга подшипников хвостовика.
- Люфт в карданном фланце: наличие радиального или осевого люфта при раскачивании фланца вручную говорит о необходимости срочной регулировки или замены подшипников.
- Масляные подтеки из-под сальника: указывают на осевое смещение хвостовика, вызванное просадкой регулировочной гайки или износом втулки.
- Неравномерный износ ведущей и ведомой шестерен: диагностируется при разборке редуктора. Изменение рисунка пятна контакта свидетельствует о нарушении регулировок.
- Удары при старте и торможении двигателем: ощущаются при нарушении затяжки фланца и увеличенном люфте в соединении хвостовика с карданным валом.
При появлении хотя бы одного из указанных признаков рекомендуется провести диагностику с демонтажом кардана, проверкой люфта фланца и измерением усилия проворота хвостовика динамометрическим ключом. Показания, отличающиеся от нормы (0,8–1,2 кгс·м), требуют немедленной регулировки.
Какие инструменты понадобятся для регулировки хвостовика УАЗ
Динамометрический ключ необходим для точного затягивания фланца хвостовика. Момент затяжки должен соответствовать техническим требованиям, обычно в пределах 120–160 Н·м, в зависимости от модели моста.
Индикатор часового типа с магнитной стойкой применяется для измерения осевого люфта ведущей шестерни. Погрешность измерения не должна превышать 0,01 мм, иначе настройка будет неточной.
Специальная монтажная гайка или фиксатор фланца используется для удержания хвостовика при демонтаже и монтаже. Без фиксации существует риск повредить резьбу или нарушить преднатяг.
Съемник фланца – обязательный инструмент при разборке. При попытке сбить фланец молотком может быть повреждён вал редуктора или нарушена геометрия посадки.
Набор круглошлифовальных проставок или калиброванных дистанционных шайб нужен для подбора необходимого преднатяга подшипников. Толщина шайб подбирается с шагом 0,05 мм.
Микрометр или штангенциркуль с точностью измерения до 0,01 мм пригодится для проверки толщины установленных шайб и зазора между элементами узла.
Ключ торцевой или вороток с удлинителем используется для демонтажа крепежа редуктора. Подбирается по размеру гаек конкретной модели (обычно 17 или 19 мм).
Молоток с медной или пластиковой головкой применяется для лёгкой подгонки деталей без повреждения посадочных поверхностей.
Очиститель тормозов или обезжириватель нужен для подготовки поверхностей перед сборкой – удаляет масло, пыль и остатки герметика.
Маркер или кернер для нанесения меток взаимного положения деталей перед разборкой, чтобы упростить повторную установку и избежать ошибок в регулировке.
Как безопасно демонтировать карданный вал для доступа к хвостовику
Перед снятием карданного вала необходимо обеспечить устойчивую фиксацию автомобиля. Установите машину на ровную площадку, затяните ручной тормоз и подложите противооткатные упоры под колёса. Для повышения безопасности вывесите заднюю часть автомобиля на прочные подпорки.
- Отметьте положение фланца кардана относительно фланца хвостовика – это обеспечит точную установку при обратной сборке и сохранит балансировку.
- Ключом на 14 или 17 (в зависимости от модели) открутите четыре гайки крепления карданного вала к фланцу хвостовика. Удерживайте болты от проворачивания вторым ключом.
- Постепенно ослабляйте крепления, снимая гайки по диагонали – это предотвратит перекос фланца и повреждение резьбы.
- После снятия креплений аккуратно отведите карданный вал назад, извлекая шлицевую часть из раздаточной коробки. При необходимости подденьте фланец монтажкой, не повреждая уплотнения.
- Положите вал на чистую поверхность, избегая загрязнения шлицов и крестовин.
Проверка состояния уплотнителя хвостовика и фланца обязательна – износ может указывать на необходимость дополнительного ремонта.
Как проверить люфт хвостовика и расшифровать его симптомы
Проверка люфта хвостовика выполняется при помощи ручного воздействия и контроля за реакцией фланца. УАЗ устанавливается на ровную поверхность, автомобиль фиксируется противооткатными упорами. Колёса должны быть разблокированы, а коробка передач – в нейтральном положении. Хвостовик исследуется через карданный фланец: одной рукой удерживается картер редуктора, другой – фланец хвостовика. При раскачивании фланца вправо-влево (вращательное движение) оценивается свободный ход.
Допустимый люфт по вращению не должен превышать 1–2 мм на окружности фланца. При наличии ощутимого свободного хода, сопровождаемого щелчками или стуком, это указывает на износ подшипников, ослабление затяжки гайки фланца или разрушение регулировочной шайбы.
Продольный люфт проверяется усилием надавливания и вытягивания фланца вдоль оси хвостовика. Его наличие свидетельствует о просадке подшипников, утрате преднатяга, а также возможном разрушении дистанционного кольца. Нормальный продольный зазор отсутствует полностью. Даже незначительный люфт требует вскрытия редуктора и регулировки.
Симптомы неправильного зазора: воющий звук при разгоне – недостаточный преднатяг роликовых подшипников, гул при движении накатом – осевое смещение ведущей шестерни. Появление ударных нагрузок при переключении передач – избыточный люфт, способный вызвать разрушение шестерен главной пары.
Игнорирование симптомов ведёт к увеличенному износу главной передачи, перегреву масла и разрушению сателлитов дифференциала. Проверка и устранение люфта должны выполняться при каждом плановом обслуживании или при появлении указанных признаков.
Порядок регулировки преднатяга подшипников хвостовика

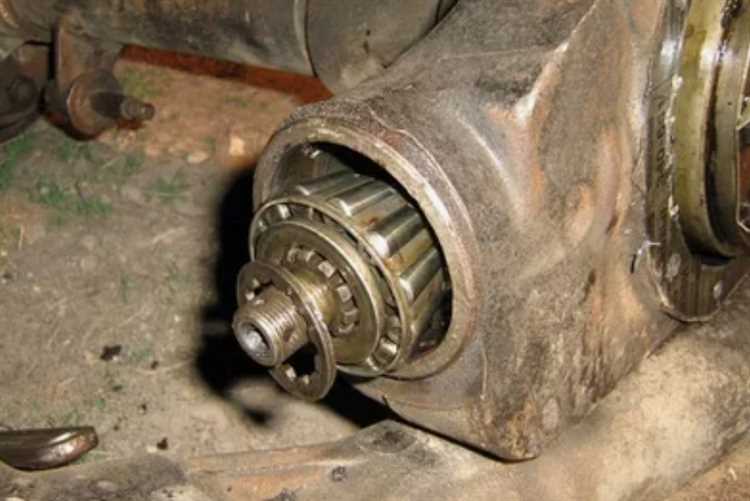

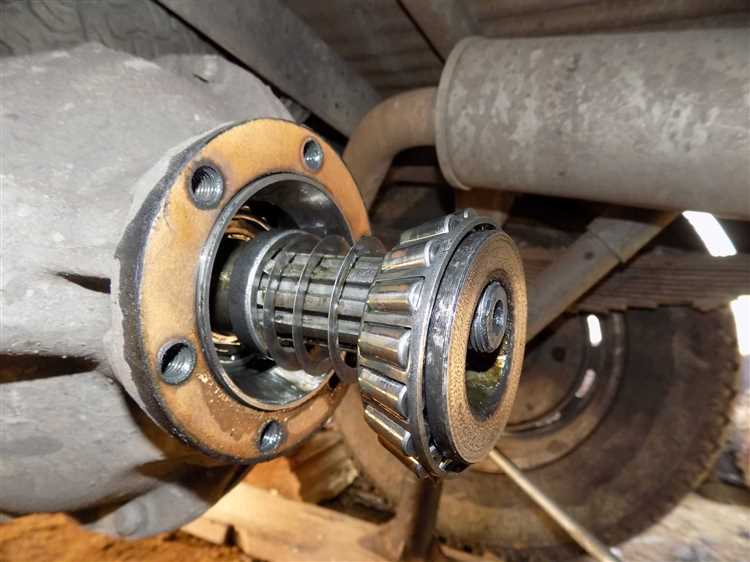

Регулировка преднатяга начинается с полной разборки узла. Снимите фланец хвостовика, выпрессуйте подшипники и тщательно осмотрите дорожки качения на наличие износа или следов перегрева. Изношенные элементы подлежат замене.
Установите внутренние кольца новых или годных подшипников в картер редуктора. Поместите дистанционную втулку между ними. Втулка обязательно должна быть не деформированной и соответствовать по длине требованиям производителя.
Насадите хвостовик и внешние кольца подшипников. Затяните гайку хвостовика с моментом 18–22 кгс·м, контролируя усилие проворачивания вала. Преднатяг должен обеспечивать крутящий момент 1,0–3,0 Н·м (10–30 кгс·см) при вращении вала без масла и с установленными сальниками. Измерение проводится динамометрическим ключом или рычагом с безменом, приложенным к фланцу.
Если момент вращения недостаточен, гайку подтягивают, сплющивая втулку. При превышении нормы втулку заменяют. Повторное использование втулки недопустимо из-за риска снижения точности преднатяга.
После достижения нужного значения крутящего момента зафиксируйте гайку кернением. Убедитесь в отсутствии люфта, провернув хвостовик в обе стороны. При наличии осевого перемещения – регулировка выполнена неправильно, втулка деформирована сверх нормы.
Только после окончательной регулировки и фиксации гайки допускается заливка масла в картер и дальнейшая сборка моста.

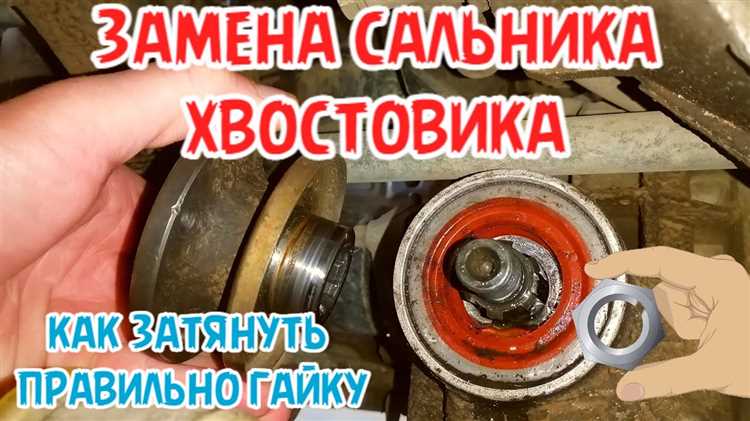

Как выставить нужный момент затяжки фланца хвостовика
Для правильной установки фланца хвостовика заднего моста УАЗ важно точно соблюдать момент затяжки, чтобы обеспечить долговечность и надежность работы агрегата. Недостаточная или чрезмерная затяжка может привести к повреждениям или нарушению работы моста.
Шаг 1: Подготовьте нужные инструменты: динамометрический ключ, сисмону кардана и подходящий фланец. Важно использовать качественные инструменты, чтобы не повредить резьбу или не получить неточные значения момента затяжки.
Шаг 2: Проверьте, что поверхность фланца и хвостовика чистая и не имеет загрязнений. Очищенная поверхность предотвратит повреждения резьбы при затягивании.
Шаг 3: Согласно техническим характеристикам, момент затяжки фланца хвостовика должен составлять 70-90 Нм. Используйте динамометрический ключ для точной настройки этого значения.
Шаг 4: При затяжке фланца обязательно выполните процедуру поэтапного увеличения момента. Начните с низкого значения (например, 40 Нм) и постепенно увеличивайте его до требуемого момента. Это поможет избежать перекоса фланца и неравномерного распределения усилий.
Шаг 5: После того как момент затяжки достигнут, проверьте фланец на люфт, чтобы убедиться в корректности установки. Никаких ослаблений или излишних усилий на этой стадии не должно быть.
Шаг 6: Если после установки фланца возникнут признаки утечек масла или странных звуков, следует провести повторную проверку и корректировку затяжки.

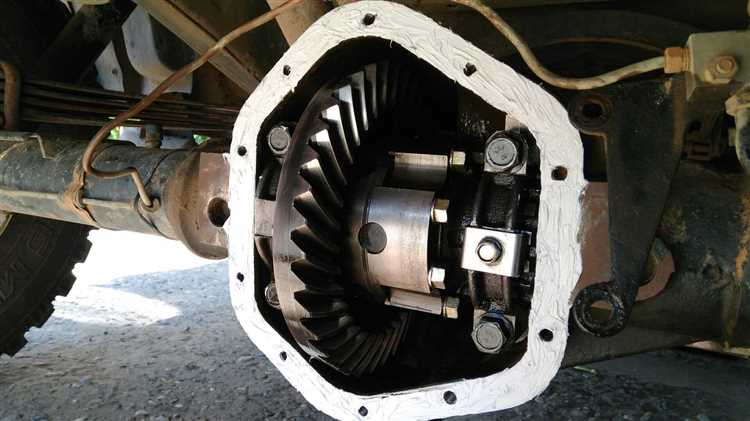

Проверка контакта шестерён после регулировки хвостовика
После регулировки хвостовика заднего моста УАЗ необходимо убедиться в правильности контакта шестерён. Для этого следует использовать специальную пасту для проверки, которая наносится на одну из шестерён. При вращении шестерён паста оставляет след, который поможет оценить точность их зацепления.
Контакт шестерён должен быть ровным и четким, без признаков скользящего зацепления или ярко выраженных мест с излишним зазором. Если след на шестерне имеет неправильную форму (например, точка касания слишком смещена или зацепление слишком глубокое), это сигнализирует о необходимости повторной регулировки.
Важно также обратить внимание на цвет следа. Если след светлый, это указывает на слишком слабое зацепление, а тёмный – на излишнее давление. Для идеальной настройки след должен быть равномерно распределён по всей рабочей поверхности зубьев шестерён.
После нанесения пасты и вращения шестерён осмотрите результат с разных углов, чтобы исключить любые дефекты в зацеплении. Для точности проверки рекомендуется несколько раз повернуть колеса в обе стороны и повторить процедуру, чтобы убедиться в стабильности контакта при различных углах нагрузки.
Если следы указывают на неправильную регулировку, повторите настройку, внимательно следя за параметрами зазора и углом наклона зубьев. Идеальный контакт обеспечит стабильную работу заднего моста, минимизируя износ и улучшая динамику движения автомобиля.
Что делать, если после регулировки остался гул или вибрация
Гул или вибрация после регулировки хвостовика заднего моста УАЗ могут быть вызваны несколькими проблемами, которые необходимо устранить для нормальной работы автомобиля.
Во-первых, проверьте зазоры зубьев шестерен. Неправильный зазор между ними может стать причиной появления гула. Зазор нужно измерить с помощью специальных щупов, соблюдая допуски, указанные в руководстве по ремонту. Если зазор больше или меньше требуемого, это приведет к неравномерному зацеплению, что вызовет шум и вибрацию.
Во-вторых, убедитесь, что вы правильно установили сальники и подшипники. Неправильная установка подшипников может вызвать вибрацию из-за смещения оси вращения, что приведет к дополнительным нагрузкам на шестерни. Проверьте, чтобы подшипники были в хорошем состоянии, не имели люфта и были правильно зафиксированы.
Третий шаг – это проверка состояния картера редуктора. Если он деформирован или имеет повреждения, то сальники не смогут эффективно выполнять свою функцию, что также приведет к вибрациям. Обратите внимание на любые следы утечек масла или повреждения поверхности корпуса.
Четвертое – это балансировка привода. Небалансированные компоненты, такие как карданные валы, могут вызвать дополнительные колебания, которые передаются на задний мост. Проверьте карданный вал на наличие износа или повреждений. Если его ось повреждена, произведите замену или балансировку.
Кроме того, важно проверить состояние дифференциала. Изношенные или поврежденные зубья дифференциала также могут быть причиной шума и вибрации. В таком случае потребуется замена поврежденных компонентов.
Наконец, обратите внимание на крепежные элементы. Расслабленные или не до конца затянутые болты, особенно на местах соединения моста с кузовом или подвеской, могут стать причиной вибраций, которые будут усиливаться при повышении скорости.
Вопрос-ответ:
Как правильно отрегулировать хвостовик заднего моста УАЗ?
Регулировка хвостовика заднего моста УАЗ требует точности, чтобы обеспечить правильную работу трансмиссии и избежать излишнего износа. Для начала нужно снять карданный вал и осмотреть хвостовик на наличие повреждений. Затем, при помощи регулировочных винтов, можно настроить зазор между шестернями. Важно следить за тем, чтобы все соединения были затянуты согласно предписаниям в мануале. Если есть необходимость, замените изношенные детали.
Какие инструменты нужны для регулировки хвостовика заднего моста УАЗ?
Для регулировки хвостовика заднего моста УАЗ потребуется несколько основных инструментов. Это, прежде всего, набор гаечных ключей для снятия и установки болтов, динамометрический ключ для точной затяжки, а также регулировочные винты. Также полезно иметь стетоскоп для проверки звука работы шестерен на разных этапах регулировки, чтобы удостовериться в отсутствии шумов.
Что делать, если после регулировки хвостовика заднего моста УАЗ появился шум?
Если после регулировки хвостовика заднего моста УАЗ появился шум, стоит проверить несколько моментов. Возможно, зазор между шестернями оказался неправильным или неравномерным. Проверьте, правильно ли установлены все детали и соединения, а также есть ли признаки износа на шестернях или подшипниках. Иногда шум может быть вызван неправильной затяжкой крепежных болтов или недостаточной смазкой. Если проблема сохраняется, рекомендуется обратиться к специалисту для более глубокой диагностики и регулировки.
Как часто нужно регулировать хвостовик заднего моста УАЗ?
Регулировка хвостовика заднего моста УАЗ обычно требуется не слишком часто, но зависит от условий эксплуатации автомобиля. При активной эксплуатации в условиях бездорожья или при высоких нагрузках регулировка может понадобиться каждые 20-30 тысяч километров. Если автомобиль используется реже или в менее агрессивных условиях, этот процесс можно отложить на более длительный срок. В любом случае, рекомендуется периодически проверять состояние хвостовика и других важных элементов трансмиссии.
