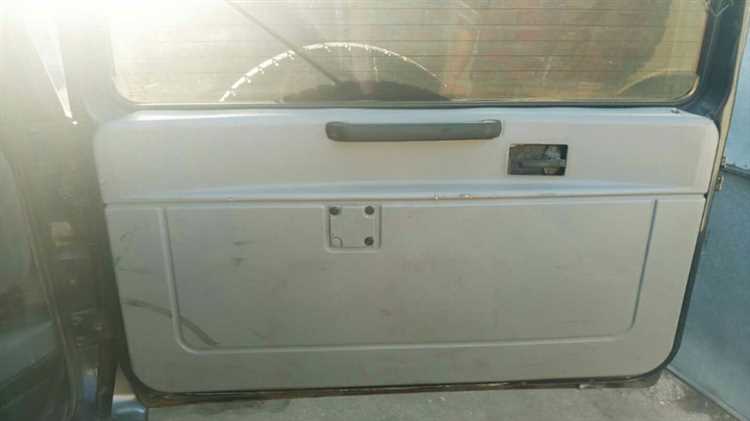

Задняя дверь УАЗ Патриот – один из наиболее нагруженных элементов кузова, особенно при эксплуатации автомобиля в условиях бездорожья. Неплотное прилегание, скрипы, затруднённое закрывание или перекос полотна указывают на необходимость регулировки. Оставление этих признаков без внимания может привести к ускоренному износу петель, деформации замка или повреждению лакокрасочного покрытия в местах трения.
Перед началом регулировки важно проверить состояние петель: на люфты, коррозию и наличие смазки. Если петли изношены, корректная настройка положения двери невозможна. Также следует убедиться в целостности ограничителя открывания и исправности стопора замка. Регулировка выполняется посредством ослабления креплений петель к кузову и постепенного смещения двери в нужном направлении. Для точной подгонки положения требуется помощник, фиксирующий дверь в момент затяжки.
Зазоры между дверью и кузовом должны быть равномерными по всему периметру. Оптимальное расстояние – около 5–6 мм. Регулировка замка осуществляется путём перемещения ответной планки на кузове. При правильной настройке дверь закрывается без усилий, но плотно фиксируется без люфта. Дополнительно рекомендуется установить мягкие упоры или демпферы, чтобы исключить дребезг при движении по неровной поверхности.
После завершения регулировки следует провести тестовую поездку. При появлении посторонних звуков или трудностей с открыванием/закрыванием процедура повторяется с корректировкой положения петель или замка. Регулярная проверка и настройка задней двери – необходимое условие долговечной эксплуатации УАЗ Патриот без лишних шумов и повреждений кузовных элементов.
Проверка геометрии проема задней двери
Перед началом регулировки убедитесь в правильности геометрии проема. Любое отклонение от заводских параметров приведёт к перекосу двери, затруднённому закрытию и повышенному износу уплотнителей.
Используйте измерительную рулетку или штангенциркуль с глубиномером. Измерьте диагонали проема от верхнего левого до нижнего правого угла и от верхнего правого до нижнего левого. Допустимое расхождение – не более 2 мм. При превышении требуется кузовной контроль на стапеле.
Проверьте вертикальность стоек по отвесу или лазерному уровню. Отклонение от вертикали более 1° указывает на деформацию. При выявлении – осмотрите сварные швы и возможные следы ремонта задней части кузова.
Контроль плоскости притвора производится при помощи длинной линейки (не менее 1 метра) и щупа толщиной 0,1–0,3 мм. Приложите линейку к краям проема в горизонтальной и вертикальной плоскостях. Зазоры между линейкой и кузовом не должны превышать 1 мм. Большее значение говорит о локальных вмятинах или отогнутом металле.
Особое внимание – петлевым зонам. Измерьте расстояние от центра крепления верхней и нижней петель до краев проема. Разница более 1 мм может стать причиной перекоса при открывании. В таком случае корректировка положения петель не даст устойчивого результата без восстановления проема.
После проверки геометрии переходите к регулировке двери только при условии отсутствия значимых отклонений. В противном случае сначала устраните деформации кузова.
Настройка положения дверных петель
Перед началом работ необходимо полностью освободить заднюю дверь УАЗ Патриот от обшивки и убедиться в отсутствии перекоса кузовной геометрии. Регулировка осуществляется на петлях, крепящихся к кузову через овальные отверстия, что позволяет смещать дверь в горизонтальной и вертикальной плоскостях.
Для доступа к болтам крепления петель потребуется ключ на 13. Ослаблять следует сразу оба болта каждой петли, но не до конца, чтобы сохранить предварительное положение на случай возврата. После ослабления возможно сдвигать дверь в пределах 3–5 мм по каждой оси. Контроль положения осуществляется по равномерности зазоров между дверью и кузовом, а также по плотности примыкания уплотнителя.
При регулировке важно учитывать высоту замка и ответной части. Если после настройки петель замок не входит в зацепление или дверь поднимается при закрытии, необходимо совместно корректировать положение ограничителя хода. Неправильное положение петель вызывает неравномерный износ уплотнителя и люфт двери.
После каждой коррекции следует затянуть болты с усилием не менее 25 Н·м и проверить открытие-закрытие без перекосов. Завершающий этап – проверка герметичности по периметру и отсутствие скрипов при движении. При необходимости повторить цикл регулировки с точной подгонкой по миллиметру.

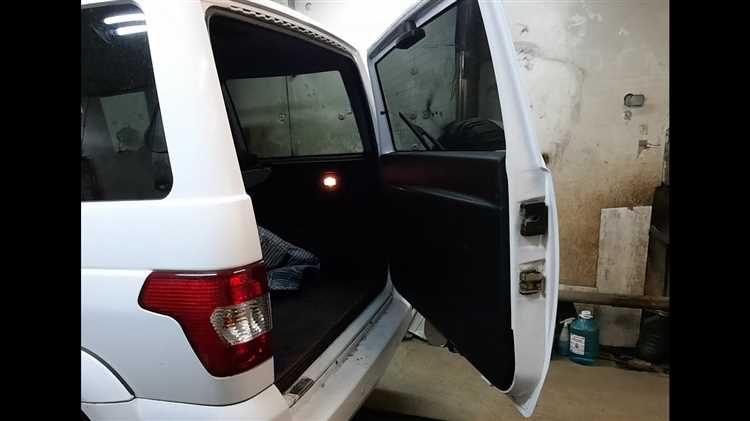

Регулировка замка и ответной части
Часто причиной перекоса или неплотного закрывания задней двери на УАЗ Патриот становится неправильное положение замка или ответной части. Для корректной регулировки требуется минимальный набор инструмента: торцовые ключи на 10 и 13, шестигранник, маркер и регулировочные прокладки.
- Откройте дверь и оцените зазор между кузовом и дверью по периметру. Зазоры должны быть равномерными, без перекосов.
- С помощью маркера обозначьте текущее положение замка и ответной части на кузове – это поможет отследить изменения после регулировки.
- Ослабьте крепления замка на двери. Двигайте замок вверх-вниз или в стороны, ориентируясь на следы от заводской установки и фактический зацеп с ответной частью.
- После корректировки затяните болты и проверьте, как замок входит в зацеп. Не должно быть люфта, но и чрезмерного усилия при закрытии тоже быть не должно.
- Если дверь не фиксируется или слишком туго закрывается, перейдите к ответной части. Ослабьте её крепления (обычно два болта под ключ на 13) и сместите на 1–2 мм внутрь или наружу по направляющим.
- Для устранения дребезга используйте штатные или самодельные пластиковые прокладки. Устанавливаются между кузовом и ответной частью.
- После каждой итерации закрывайте дверь и проверяйте плотность прилегания и легкость запирания. Корректируйте положение до достижения оптимального результата.
Не забудьте затянуть все крепления с необходимым моментом – ослабленные элементы быстро сбиваются и провоцируют повторное появление проблем.
Устранение люфта и перекоса двери
Люфт и перекос задней двери УАЗ Патриот чаще всего возникают из-за разбитых петель, ослабления крепежа или деформации кузовных элементов. Проверку следует начинать с навесов: визуально оцените зазоры между дверью и кузовом по периметру. При перекосе сверху вниз вероятна изношенность верхней петли; при обратном – нижней.
Для устранения люфта откройте дверь и покачайте её вверх-вниз. Если фиксируется люфт в петлях – потребуется их замена или установка ремонтных втулок. Заводские петли фиксируются болтами под ключ на 13 мм; ослабьте их и, удерживая дверь в правильном положении, затяните с усилием не менее 25 Н·м. При необходимости замените крепёж на усиленный с пружинными шайбами.
Если дверь перекошена по горизонтали, регулируйте положение петель относительно кузова. Снимите пластиковую накладку на стойке, ослабьте болты крепления петли к кузову и сдвиньте петлю в нужном направлении. После регулировки обязательно проверьте закрытие замка: защёлка должна фиксироваться без усилия и перекосов. При смещении замка ослабьте его крепление и выставьте строго по ответной планке.
Неравномерное прилегание уплотнителя может быть признаком деформации металла проёма или самой двери. В этом случае потребуется правка на стапеле или замена элемента. Перед финальной сборкой проверьте зазоры щупом: они не должны превышать 3 мм по всей длине периметра.
Настройка уплотнителей для плотного прилегания
Для обеспечения герметичности задней двери УАЗ Патриот необходимо проверить состояние резиновых уплотнителей по периметру проёма и на самой двери. Изношенные или деформированные элементы следует заменить на оригинальные или усиленные аналоги от проверенных производителей.
Первый этап – визуальная оценка уплотнителя. При наличии трещин, потертостей, «сплющенных» участков герметичность уже нарушена. Новый уплотнитель должен иметь равномерную толщину, эластичность, а профиль – соответствовать форме проёма.
При установке уплотнителя необходимо обезжирить посадочную поверхность рамки и использовать резиновый молоток для плотной посадки. Начинать монтаж желательно с нижнего угла проема, постепенно продвигаясь вверх. Особое внимание – угловым участкам, где чаще всего образуются зазоры.
Для увеличения прижима можно дополнительно проклеить внутреннюю кромку проема вспененной лентой толщиной 3–4 мм. Это позволяет компенсировать возможные геометрические отклонения кузова.
После установки проверьте закрытие двери: она должна захлопываться с умеренным усилием без люфта. При наличии зазора – отрегулируйте замок или петли. Недопустимо использование силиконовой смазки на новых уплотнителях – это снижает трение и ухудшает прижим.
Финальная проверка – тест с листом бумаги. Вложите лист в зазор и закройте дверь. Он должен вытягиваться с ощутимым сопротивлением по всему периметру. Слабые участки требуют доработки прокладки или повторной регулировки навески двери.

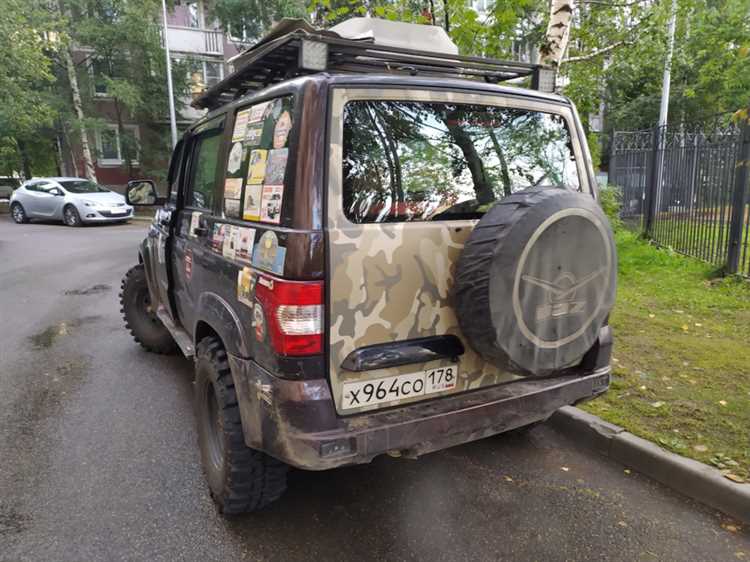

Регулировка доводчика задней двери
Доводчик задней двери на УАЗ Патриот служит для плавного закрытия двери, предотвращая резкое ударное положение, что помогает улучшить долговечность и герметичность. Регулировка доводчика необходима, если дверь закрывается слишком сильно или, наоборот, не доходит до упора. Для правильной настройки доводчика важно учитывать несколько аспектов.
Процесс регулировки доводчика задней двери на УАЗ Патриот состоит из нескольких шагов:
- Проверка состояния доводчика: Перед началом регулировки убедитесь, что доводчик не поврежден и не требует замены. Для этого осмотрите его на наличие утечек масла, трещин или других повреждений.
- Регулировка натяжения пружины: На доводчике есть регулировочный винт, с помощью которого можно настроить натяжение пружины. Если дверь не закрывается плотно, увеличьте натяжение. Если дверь закрывается слишком резко, уменьшите натяжение.
- Настройка положения рычага доводчика: С помощью регулировочных винтов можно изменить угол наклона рычага доводчика. Это позволяет точнее настроить угол закрытия двери и обеспечивать плавность движения при закрытии.
- Проверка работы: После внесения изменений, несколько раз закройте дверь, чтобы проверить, достигает ли она необходимого положения и закрывается ли плавно. При необходимости, повторите регулировку, чтобы достичь оптимального результата.
Важно помнить, что неправильная регулировка доводчика может привести к излишнему износу его компонентов или повреждению дверных уплотнителей, поэтому проводите настройку с осторожностью.

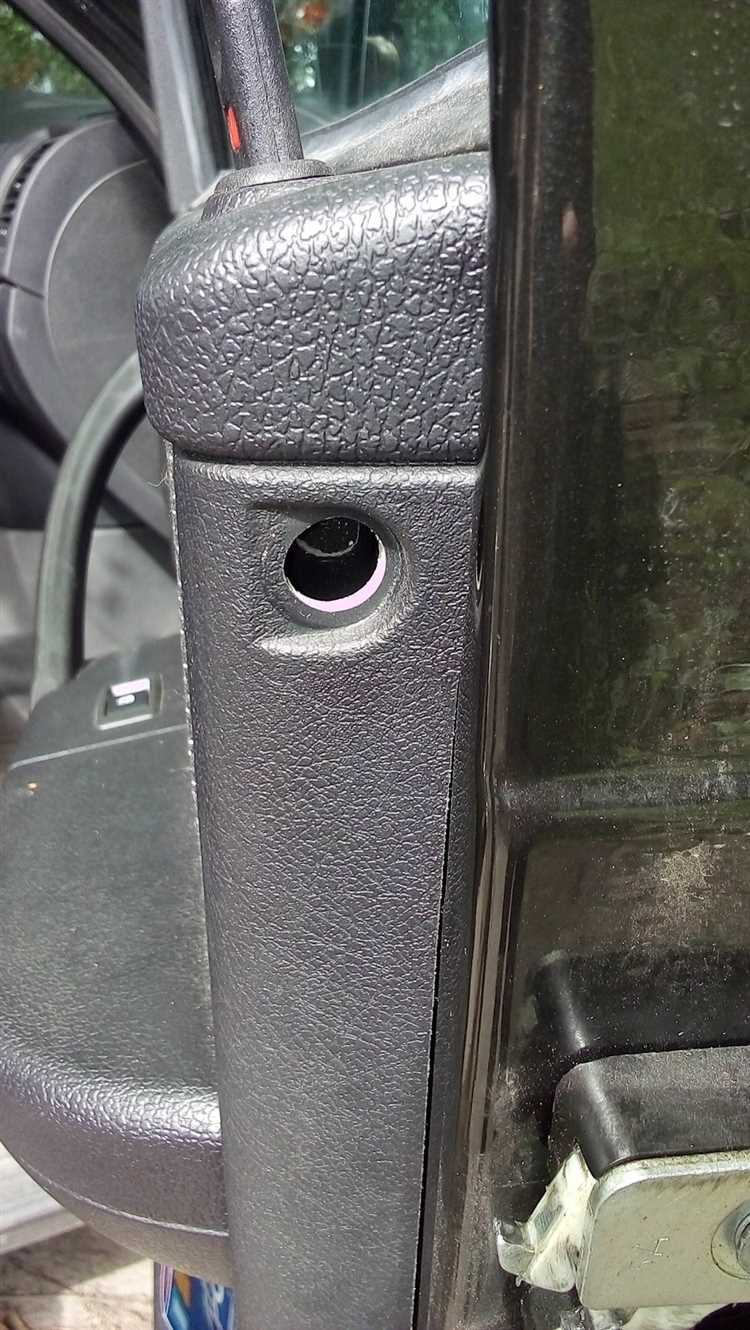

Проверка закрытия и фиксации после регулировки
После регулировки задней двери УАЗ Патриот важно тщательно проверить работу всех механизмов для обеспечения правильного закрытия и фиксации. Основные этапы проверки следующие:
1. Закрытие двери: Слегка захлопните дверь, не прилагая усилий. Дверь должна плотно закрываться, без заеданий и излишних щелей. Если она не фиксируется на месте, необходимо проверить работу петель и регулировку замка. Петель не должно быть перекоса, а замок должен быть правильно установлен и не заедать.
2. Проверка фиксации замка: Проверьте работу защелки замка, открыв и закрыв дверь несколько раз. Замок должен фиксировать дверь без усилий и с отчетливым щелчком. Если дверь остается приоткрытой или замок не фиксирует должным образом, это может свидетельствовать о необходимости дополнительной регулировки самой защелки или положения задней двери относительно кузова.
3. Использование ремня или упора двери: Примените упор или ремень для предотвращения самопроизвольного открывания двери при движении. Это поможет удостовериться в надежности фиксации при нагрузках, таких как вибрации на дороге или при сильном ветре.
4. Проверка на зазоры: После закрытия двери осмотрите зазоры по периметру. Они должны быть одинаковыми по всему периметру. Неравномерные зазоры указывают на неправильное положение двери и требуют дополнительной корректировки петель.
5. Заключительная проверка: Пройдитесь вокруг автомобиля, проверив, не происходит ли самооткрывание двери при активных движениях или даже при сильном колебании. Важно, чтобы дверь оставалась в закрытом положении, и не было случаев её непреднамеренного открытия во время движения.
Вопрос-ответ:
Как правильно отрегулировать заднюю дверь на УАЗ Патриот, чтобы она закрывалась без заеданий?
Для регулировки задней двери на УАЗ Патриот необходимо проверить несколько факторов. В первую очередь, важно убедиться, что крепления двери не ослаблены, и все болты затянуты. Также стоит обратить внимание на состояние петель и дверных уплотнителей. Если дверь заедает при закрытии, попробуйте немного подкорректировать положение петель. Для этого нужно ослабить крепежные болты петель и аккуратно подрегулировать дверь вверх или вниз. После этого затяните болты и проверьте, как дверь закрывается.
Что делать, если задняя дверь на УАЗ Патриот не плотно закрывается?
Если задняя дверь не закрывается плотно, это может быть связано с несколькими возможными проблемами. Одной из причин может быть износ уплотнителя или его неправильная установка. В таком случае замените или отрегулируйте уплотнитель. Также стоит проверить петли двери на предмет износа или повреждений. Если петли не исправны, их необходимо заменить или отрегулировать. Иногда проблема может быть в самой дверной раме — она может быть деформирована из-за удара. В этом случае потребуется выровнять раму, чтобы дверь закрывалась как нужно.
Какие инструменты понадобятся для регулировки задней двери на УАЗ Патриот?
Для регулировки задней двери на УАЗ Патриот потребуется минимальный набор инструментов. Вам понадобятся гаечные ключи или трещотка с насадками для откручивания болтов крепления петель. Также может понадобиться отвертка для подрегулировки креплений уплотнителей и петли, если они имеют регулировку. Рекомендуется иметь под рукой смазку для петель, чтобы избежать их заедания после регулировки. Также полезно иметь уровень для проверки правильности положения двери после настройки.
Как часто нужно проводить регулировку задней двери на УАЗ Патриот?
Регулировка задней двери на УАЗ Патриот не требует частого вмешательства, если все механизмы работают исправно. Однако, рекомендуется периодически проверять состояние петель и уплотнителей, особенно если замечаете признаки износа или затрудненное закрытие двери. Обычно это проверка проводится раз в год или при каждом техническом обслуживании автомобиля. Если дверь начинает плохо закрываться или появляются зазоры, необходимо провести регулировку или заменить изношенные элементы.
