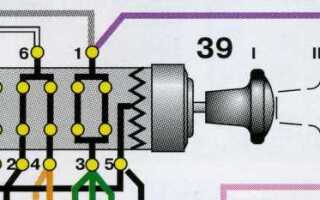

Как подключить переключатель света на уаз 469

УАЗ 469, как классический внедорожник, требует особого подхода при замене или модернизации электрооборудования. Переключатель света – один из ключевых элементов системы освещения, и его правильное подключение напрямую влияет на безопасность эксплуатации автомобиля, особенно в условиях бездорожья и слабой освещённости.

Заводская схема УАЗа предусматривает подключение переключателя света с использованием жгута проводов, включающего в себя линии на ближний, дальний свет и габаритные огни. Цветовая маркировка проводов, как правило, следующая: жёлтый – питание, чёрный – масса, зелёный и синий – управление дальним и ближним светом соответственно. Перед началом работ важно отключить аккумулятор и проверить работоспособность штатной проводки мультиметром.

Подключение нового или восстановленного переключателя следует начинать с подачи питания от замка зажигания, чтобы исключить случайную активацию света при выключенном двигателе. Рекомендуется использовать соединения через клеммные колодки или пайку с последующей изоляцией термоусадкой. Недопустимо оставлять скрутки без изоляции – это может привести к короткому замыканию и возгоранию.

Дополнительное внимание стоит уделить проверке контактов в подрулевом блоке. Окисление или ослабленные соединения вызывают нестабильную работу фар. При необходимости следует зачистить клеммы и заменить изношенные разъёмы. Также целесообразно установить реле на ближний и дальний свет – это разгрузит переключатель и продлит срок службы контактов.

Выбор совместимого переключателя света для УАЗ 469

Заводской переключатель света УАЗ 469 рассчитан на работу с электросистемой 12 В и типовыми нагрузками штатной проводки. При замене важно учитывать токовую нагрузку – оригинальные переключатели выдерживают до 10 А на каждый контакт, что соответствует штатным фарам и дополнительным осветительным приборам малой мощности.

Совместимые варианты – переключатели от моделей УАЗ 3151 и УАЗ Хантер, так как они имеют идентичное крепление и аналогичную распиновку. Оптимальный выбор – П147 или аналог с маркировкой 11.3709, производимый Заводом Автоприбор. Этот тип имеет стандартный диаметр установки 22 мм и подходит без доработок панели приборов.

Следует избегать дешёвых универсальных моделей с пластиковыми контактами – они быстро выходят из строя при повышенном сопротивлении в цепи. Лучший материал контактной группы – латунь или медь, а корпус должен быть термостойким, например, из фенопласта. При выборе также проверьте наличие чётких положений фиксации (вкл./выкл./габариты) и возможность подключения подсветки, если она предусмотрена в панели прибора.

Перед установкой необходимо убедиться в соответствии схемы подключения: стандарт – три контакта, где центральный – питание, остальные – фары и габариты. Нарушение распиновки приведёт к перегоранию предохранителей или отказу осветительных приборов. Рекомендуется использовать мультиметр для прозвонки перед подключением.

Необходимые инструменты и материалы для установки

Для подключения переключателя света на УАЗ 469 потребуется следующий комплект:

• Новый переключатель света, совместимый с моделью УАЗ 469 (чаще всего используется артикул 11.3709 или аналогичный)
• Провод многожильный медный сечением 1,5 мм² – минимум 3 метра для разводки
• Клеммы типа «мама» и «папа» под соответствующий разъём переключателя
• Термоусадочные трубки диаметром 3-5 мм для изоляции соединений
• Изолента ПВХ высокой адгезии (например, 3M Super 33+)
• Клеммник или колодка подключения (если используется разветвление на несколько контуров)
• Отвёртка крестовая PH2 и плоская SL5
• Кусачки и инструмент для зачистки проводов (стррипер или нож с ограничителем)
• Мультиметр с функцией прозвонки и измерения напряжения
• Паяльник с припоем (желательно ПОС-61) и флюсом, если соединения планируется паять
• Переходная колодка, если новый переключатель отличается от штатного по разъёму

Перед началом работы убедитесь, что аккумулятор отключён, чтобы избежать коротких замыканий.

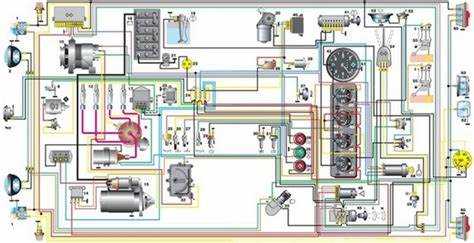

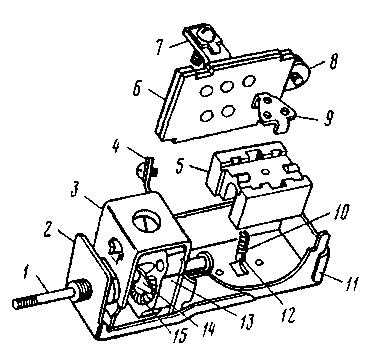

Схема электропроводки штатного освещения УАЗ 469

Осветительная система УАЗ 469 основана на 12-вольтовой сети с отрицательной полярностью на массе. Основные элементы цепи – генератор, аккумулятор, блок предохранителей, переключатели и световые приборы. Питание фар, габаритов и приборной панели осуществляется через замок зажигания и реле включения света.

Головное освещение реализуется с помощью двух фар с двумя нитями накаливания (ближний и дальний свет). Переключение режимов осуществляется через подрулевой переключатель, напрямую связанный с реле света. Габаритные огни питаются от отдельной ветки, соединённой с переключателем света и защищённой отдельным предохранителем.

Подсветка приборов активируется одновременно с габаритами. В цепи предусмотрены лампы накаливания, установленные в патронах панели приборов. Масса берется с кузова через винтовые соединения. При плохом контакте возможна нестабильная работа, особенно в условиях повышенной влажности.

Задние фонари включают в себя габаритные огни, стоп-сигналы и указатели поворота. Питание поступает от соответствующих линий, каждая из которых защищена отдельным предохранителем. Провода проходят под полом кузова, в заводской изоляции, и крепятся металлическими скобами к лонжеронам.

Ниже представлена упрощённая схема подключения осветительных приборов:

Для минимизации утечек тока рекомендуется регулярная проверка клемм массы, замены окислившихся разъёмов и восстановление нарушенной изоляции. Особенно это актуально для задней части проводки, подверженной загрязнению и коррозии.

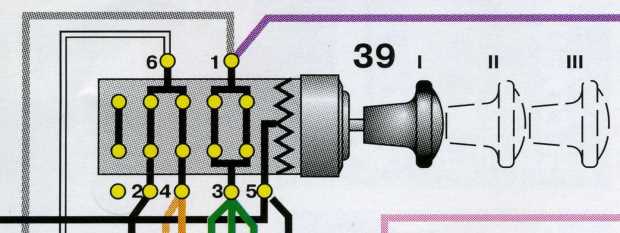

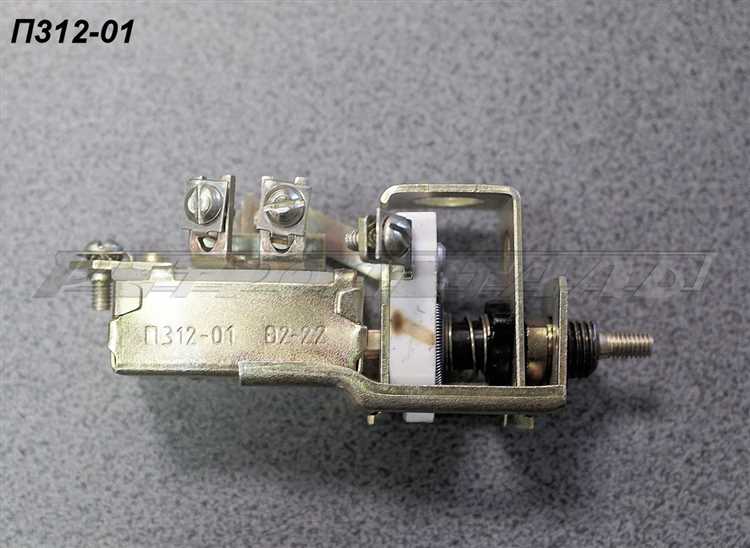

Подключение проводов к клеммам нового переключателя

Перед началом работы необходимо отключить аккумулятор, чтобы исключить короткое замыкание. Новый переключатель света на УАЗ 469 обычно имеет клеммы с маркировкой: «30», «56», «56a», «56b», «58», «58b».

Клемма «30» – питание от аккумулятора через предохранитель. Подключается толстый красный провод от жгута. Клемма «56» – вход на переключатель с подачи от реле фар, используется белый или жёлто-белый провод.

«56a» – выход на ближний свет, как правило, серый провод. «56b» – дальний свет, чаще всего синий провод. Для подключения габаритов используется клемма «58» – коричневый или серо-коричневый провод. Клемма «58b» может использоваться для подсветки панели или повторителей – тонкий серый провод с чёрной полосой.

Провода обжимаются клеммами типа «мама» и плотно фиксируются на соответствующих выходах переключателя. Контакты должны быть зачищены до блеска и обезжирены. При наличии окисления – заменить наконечник. После подключения рекомендуется проверить работу всех режимов: ближний, дальний, габариты, подсветка.

Для повышения надёжности соединений допустимо использовать термоусадочные трубки. При сильном нагреве проводов – проверить силу тока цепи и качество массы кузова. Ослабленные клеммы недопустимы: они вызывают нагрев и возможное оплавление корпуса переключателя.

Проверка работы переключателя перед окончательной сборкой

Перед установкой обшивки и закреплением панели приборов необходимо убедиться в полной функциональности нового переключателя света. Для этого потребуется мультиметр, источник питания 12 В и схема подключения, соответствующая УАЗ 469.

• Подключите переключатель к жгуту проводки согласно схеме: питание подается на центральный контакт, выходы – на габариты и ближний/дальний свет.
• При включении первого положения проверьте наличие напряжения на контакте габаритных огней – должно быть около 12 В.
• Во втором положении питание должно поступать на контакт ближнего света. Измерьте выходное напряжение – оно не должно отличаться от входного более чем на 0.2 В.
• При включении дальнего света (если предусмотрен режим) напряжение должно появляться только на соответствующем контакте, остальные – обесточены.
• Проверьте целостность цепи заземления, если она используется в конструкции переключателя. Сопротивление между минусовым контактом и массой кузова – не более 1 Ом.
• Оцените надёжность фиксации положений – не допускается люфт или самопроизвольное переключение.

Дополнительно проверьте отсутствие нагрева корпуса переключателя при длительном включении (5–10 минут), что может указывать на внутренние неисправности или слабые контакты.

Изоляция и крепление соединений в монтажной зоне

При подключении переключателя света на УАЗ 469 важно правильно изолировать и закрепить все соединения, чтобы предотвратить короткие замыкания и обеспечить надежную работу электрической системы. Главные требования к монтажу: минимизация воздействия внешних факторов и надежность соединений. Каждый элемент должен быть защищен от влаги, пыли и механических повреждений.

Изоляция проводов должна выполняться с использованием качественной изоленты, соответствующей стандартам для автотранспортных средств. Использование термоусадочных трубок предпочтительно, так как они создают более надежное и долговечное покрытие. Изоляция должна покрывать не только места контакта, но и участки, где провод может подвергаться трению о металлические части кузова.

Крепление проводов необходимо выполнять с учетом того, что они могут подвергаться вибрациям и механическим нагрузкам во время эксплуатации автомобиля. Для этого используйте пластиковые хомуты, которые фиксируют проводку на специальных монтажных кронштейнах или в специальных местах на кузове. Важно, чтобы хомуты не перекручивали провода и не сжимали их слишком сильно, чтобы избежать повреждения изоляции.

Места соединений должны быть защищены от коррозии. Для этого перед монтажом рекомендуется использовать защитные составы или специальную пасту, которая предотвращает окисление контактов. Особое внимание стоит уделить зажимам и клеммам – они должны быть тщательно закреплены, а места соединений тщательно очищены от загрязнений и окислений перед подключением.

Необходимо избегать использования открытых соединений, где возможен контакт с металлом автомобиля, чтобы исключить вероятность замыкания. Лучше всего использовать защитные колпачки и пластиковые крышки на клеммах.

Для обеспечения долговечности соединений следует избегать сильных перегибов проводов. Если проводка проложена в местах, где существует вероятность повреждения или перегрева, рекомендуется использовать дополнительные защитные трубки, которые обеспечат механическую и термическую защиту проводов.

Диагностика возможных ошибок после подключения

После подключения переключателя света на УАЗ 469 могут возникнуть несколько проблем, которые стоит проверить. Основные ошибки связаны с неправильной проводкой, неисправными компонентами или проблемами в схеме подключения.

1. Отсутствие работы световых приборов. Если после подключения свет не включается, первым делом проверьте наличие контактов на соединениях проводов. Убедитесь, что клеммы надежно закреплены, а провода не имеют повреждений. Иногда причина кроется в неисправности самого переключателя – его контакты могут быть повреждены или загрязнены. Для проверки переключателя используйте мультиметр, чтобы проверить его работоспособность.

2. Мигающие или мерцающие фары. Такое поведение может быть связано с плохим контактом в системе или с недостаточным напряжением. Проверьте аккумулятор, генератор и проводку на наличие коррозии или слабых соединений. Также важно проверить проводку от переключателя до фар на предмет обрывов.

3. Неверная работа фар при включении различных режимов (дальний/ближний свет). Это может быть вызвано ошибками в подключении проводов. Проверьте соответствие проводки схеме подключения. Возможно, подключены перепутанные провода, что вызывает неправильную работу переключателя. Перепроверьте все соединения с разъемами и убедитесь в правильности подключения.

4. Перегрев переключателя. Если переключатель сильно нагревается, это может свидетельствовать о коротком замыкании или перегрузке в цепи. Проверьте, не установлены ли лампы, требующие большего тока, чем указано в технической документации. Перегрузка может привести к повреждению проводки и компонентов переключателя.

5. Неисправности в цепи заземления. Если переключатель работает нестабильно или фары мигают, причиной может быть плохая цепь заземления. Проверьте, правильно ли установлен заземляющий провод, и убедитесь в его чистоте и целостности.

6. Скрипы или шумы при работе переключателя. В этом случае проблема скорее всего связана с механическим повреждением внутри самого устройства. Разберите переключатель и осмотрите его на наличие повреждений или загрязнений. Для предотвращения таких проблем важно периодически очищать переключатель и избегать попадания влаги и грязи внутрь.

Диагностика ошибок после подключения требует внимательности и использования соответствующих инструментов, таких как мультиметр и тестер. Регулярная проверка всех компонентов системы поможет избежать серьезных неисправностей в будущем.

Вопрос-ответ:

Как правильно подключить переключатель света на УАЗ 469?

Подключение переключателя света на УАЗ 469 требует соблюдения нескольких важных шагов. Для начала нужно убедиться, что аккумулятор машины отключен. После этого необходимо подключить провод, идущий от аккумулятора, к переключателю, а также подключить соответствующие провода для фар и габаритов. Важно, чтобы проводка была надежно заизолирована, чтобы избежать коротких замыканий. На подключение уходит немного времени, но важно соблюдать осторожность при работе с электричеством.

Почему не работает переключатель света на УАЗ 469?

Если переключатель света на УАЗ 469 не работает, причин может быть несколько. Чаще всего проблема связана с повреждением проводки или самого переключателя. Возможно, проводка окислилась или произошел контакт с металлическими частями кузова. Также не исключена проблема с предохранителями или самой фарой. Проверить можно, сначала убедившись в целостности проводки, а затем осмотреть сам переключатель и его контакты. Иногда достаточно почистить контакты или заменить поврежденные детали.

Как заменить переключатель света на УАЗ 469?

Для замены переключателя света на УАЗ 469 необходимо выполнить несколько последовательных действий. Во-первых, отключите аккумулятор автомобиля, чтобы избежать замыкания. Далее нужно снять старый переключатель, отсоединив его от проводки. Затем установите новый переключатель на место старого, подключив все нужные провода согласно схеме. Важно проверить, чтобы переключатель был закреплен надежно, и все соединения были тщательно изолированы, чтобы избежать коротких замыканий.

Какие проблемы могут возникнуть при установке переключателя света на УАЗ 469?

При установке переключателя света на УАЗ 469 можно столкнуться с несколькими проблемами. Во-первых, если вы не правильно подключите проводку, это может привести к неработающим фарам или их перегоранию. Во-вторых, могут возникнуть сложности с подбором подходящего переключателя, так как не все модели могут быть совместимы. Также стоит уделить внимание защите проводки от механических повреждений, особенно в местах крепления. Эти нюансы могут стать причиной поломок, если не учесть их при установке.

Какие инструменты понадобятся для подключения переключателя света на УАЗ 469?

Для подключения переключателя света на УАЗ 469 вам понадобятся несколько базовых инструментов. Это отвертка для снятия старого переключателя и установки нового, а также плоскогубцы для работы с проводкой. Также понадобятся кусачки для обрезки проводов и изолента для защиты соединений от короткого замыкания. Набор ключей может пригодиться для откручивания креплений и снятия некоторых элементов кузова, если они мешают доступу к переключателю.

Как подключить переключатель света на УАЗ 469?

Подключение переключателя света на УАЗ 469 включает несколько ключевых этапов. Во-первых, нужно подготовить необходимые инструменты: отвертки, изолента, кусачки и, возможно, дополнительная проводка. Переключатель света обычно подключается к проводке, которая идет от аккумулятора и распределяется по лампам фар. При установке переключателя важно правильно подключить провода: провод от аккумулятора идет к одному из контактов переключателя, а другой провод от переключателя направляется к фарам. Обязательно проверить надежность всех соединений, чтобы избежать короткого замыкания. Кроме того, важно убедиться, что на переключателе нет повреждений, а контакты чистые для стабильной работы.
