Как подключить тахометр на уаз 469

Заводская комплектация УАЗ 469 не предусматривает наличие тахометра, что затрудняет контроль за работой двигателя, особенно при движении по пересечённой местности или в условиях повышенной нагрузки. Установка тахометра позволяет точно отслеживать обороты коленвала, избегать перерасхода топлива и своевременно реагировать на признаки нестабильной работы мотора.

Наиболее простым способом подключения тахометра является установка устройства, рассчитанного на бензиновый двигатель с контактной системой зажигания, как это реализовано на большинстве УАЗов с моторами УМЗ-451 или ЗМЗ-402. Сигнальный провод тахометра подключается к клемме «К» катушки зажигания – именно с неё снимается импульс, соответствующий каждому размыканию контактов прерывателя.

Питание тахометра подаётся от зажигания через предохранитель. Рекомендуется использовать отдельную линию с автоматическим предохранителем на 5 А. Масса – стандартно на корпус автомобиля. При отсутствии виброизоляции в панели приборов следует дополнительно закрепить тахометр с использованием резиновых шайб, чтобы исключить дребезг и преждевременный выход из строя механики устройства.

Важно учитывать, что на автомобилях с бесконтактной системой зажигания (например, с коммутатором 131.3734) тахометр, предназначенный для контактной схемы, может работать некорректно. В таком случае требуется тахометр, совместимый с электронным сигналом, либо установка согласующего модуля между катушкой и тахометром.

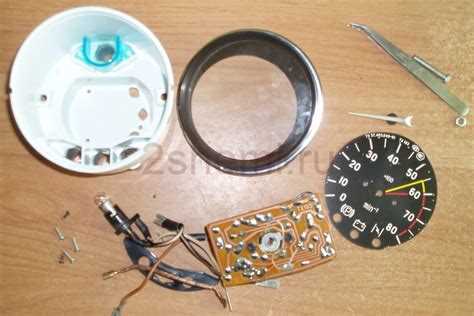

Выбор подходящего тахометра для УАЗ 469

При подборе тахометра для УАЗ 469 важно учитывать тип двигателя, количество цилиндров и особенности штатной электросистемы. Большинство моделей УАЗ 469 оснащены бензиновыми моторами УМЗ-451 или ЗМЗ-402, работающими на 12-вольтовой системе. Это определяет требования к типу сигнала и диапазону измерений прибора.

• Для бензинового двигателя с карбюратором и контактной системой зажигания подойдет аналоговый тахометр, считывающий импульсы с катушки зажигания.
• Для автомобилей с электронным зажиганием предпочтительнее цифровой тахометр с возможностью настройки коэффициента цилиндров (обычно 4).
• Оптимальный диапазон шкалы – до 6000 об/мин. Прибор с более широким диапазоном будет менее точным в рабочих зонах.
• Рекомендуются тахометры с настраиваемым входом (выбор сигнала: катушка, генератор, форсунка), что позволяет использовать прибор в будущем на другом типе двигателя.
• Корпус должен иметь защиту IP54 и выше, особенно при установке на приборную панель открытого кузова или в условиях бездорожья.

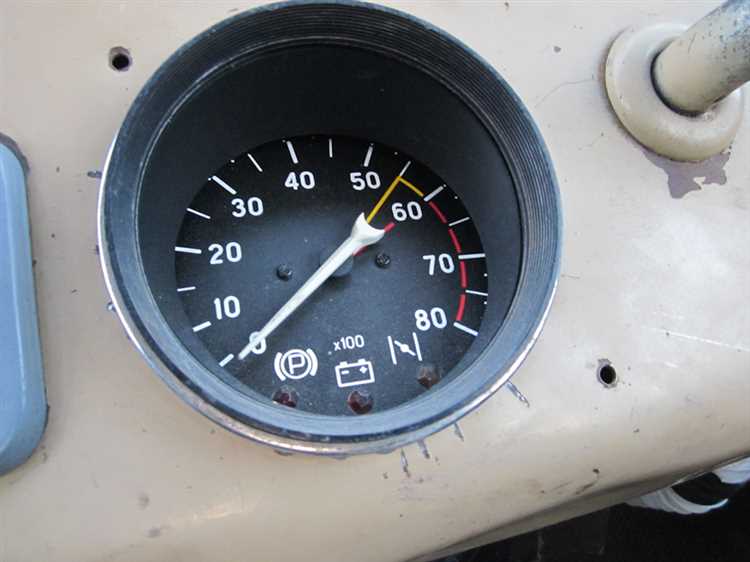

• Диаметр 52 мм – стандарт для установки в штатные или доработанные посадочные места в панели УАЗ 469.
• Желательно наличие антибликового стекла и подсветки, совместимой с ночным режимом (желтая или зеленая).

Подходящие модели: тахометры VDO, АвтоПрибор, STRI или китайские приборы с настройкой под 4 цилиндра и входом от катушки. Избегайте универсальных мототахометров – их точность и совместимость с системами УАЗ часто недостаточны.

Определение источника сигнала оборотов двигателя

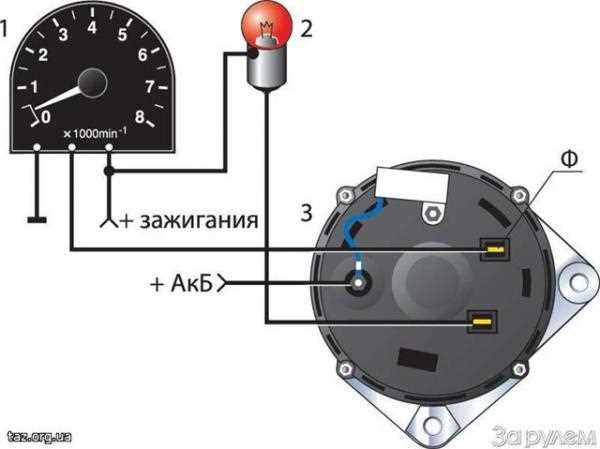

Если используется дизельный двигатель или отсутствует классическая катушка зажигания, допустимо подключение к генератору, если на нём предусмотрен выход W – он генерирует импульсы, пропорциональные оборотам. В этом случае тахометр должен быть совместим с данным типом сигнала и откалиброван с учётом количества полюсов генератора.

При выборе точки подключения нужно исключить влияние шумов и нестабильных цепей. Перед установкой тахометра рекомендуется измерить форму сигнала осциллографом или мультиметром с режимом измерения частоты. Это позволит избежать ошибок и обеспечить корректную работу прибора.

Необходимые инструменты и расходные материалы для установки

Для монтажа тахометра на УАЗ 469 потребуется минимальный, но точный набор инструментов. Обязателен мультиметр с функцией измерения частоты – для точной настройки и проверки сигнала с катушки зажигания. Используется крестовая и плоская отвертка для демонтажа панели приборов и крепления корпуса тахометра.

Нужен набор рожковых ключей на 8, 10 и 13 мм – для снятия клемм с аккумулятора и крепежа дополнительных элементов. Обязательно наличие тонкого жгута проводов с сечением 0.5–1.0 мм² и термоусадочных трубок диаметром 3–5 мм для изоляции соединений. Электроизоляционная лента применяется только для временной фиксации, основной акцент – на качественную термоусадку.

Паяльник с мощностью 40–60 Вт и припой с флюсом необходимы для надежных соединений, особенно если тахометр подключается напрямую к импульсному проводу катушки. Также требуется шило или острый нож для зачистки изоляции и подготовки мест под ввод проводов.

При необходимости установки дополнительного блока питания или фильтра – конденсатор на 0.22–0.47 мкФ и резистор на 10 кОм для подавления помех. Для фиксации тахометра – кронштейн или саморезы длиной 10–15 мм, в зависимости от места установки. Все элементы должны быть рассчитаны на автомобильное напряжение 12 В.

Подключение тахометра к катушке зажигания

Катушка зажигания должна быть стандартной 12-вольтовой, без встроенного коммутатора. Если установлена бесконтактная система зажигания (например, с коммутатором типа 131.3734), прямое подключение к катушке может привести к некорректной работе тахометра – потребуется использование согласующего адаптера или установка тахометра, рассчитанного на такой тип сигнала.

Необходимо обеспечить надежное соединение массы тахометра с кузовом автомобиля. Питание тахометра подключается к зажиганию (контакт «15» катушки) через предохранитель на 1А.

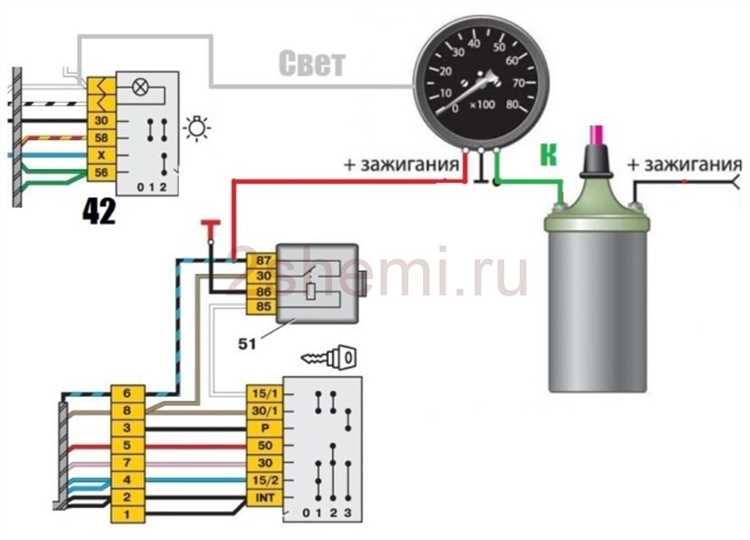

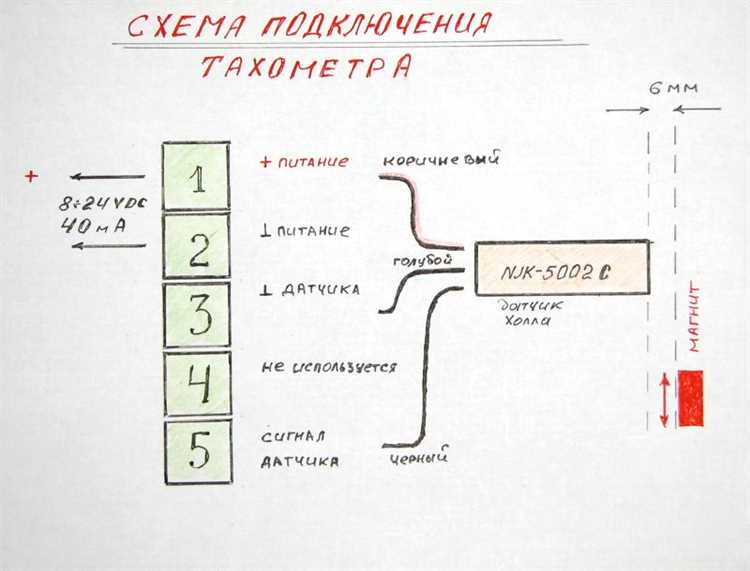

Типовая схема подключения:

Перед монтажом проверьте совместимость тахометра с 4-цилиндровыми моторами. Некоторые модели требуют ручной настройки количества цилиндров или импульсов на оборот. Неверно настроенный тахометр будет показывать некорректные значения.

Прокладку проводки следует выполнять вдали от высоковольтных проводов и элементов системы зажигания, чтобы исключить наводки. Все соединения изолировать термоусадкой или герметичными клеммами.

Прокладка проводки от двигателя до приборной панели

Для подключения тахометра на УАЗ 469 потребуется провести сигнальный провод от катушки зажигания (контакт «К») до приборной панели. Используйте экранированный провод с сечением не менее 0,5 мм² для минимизации помех. Длина зависит от расположения приборной панели, в среднем – около 3 метров.

Провод следует укладывать вдоль штатного жгута, избегая контакта с горячими элементами двигателя и подвижными частями. Зафиксируйте провод с помощью пластиковых стяжек через каждые 20–30 см. При прохождении через моторный щит используйте штатное резиновое уплотнение или просверлите отдельное отверстие диаметром 8–10 мм с установкой резиновой втулки.

С внутренней стороны салона провод укладывается за облицовкой тоннеля пола или вдоль штатного жгута до приборной панели. Не допускается перегибов и натяжения. Для подключения к тахометру обжмите наконечник типа «мама» и заизолируйте соединение термоусадочной трубкой.

Питание тахометра подключается от замка зажигания (контакт, активный при положении «ON»), масса – на ближайший кузовной болт с зачисткой лакокрасочного покрытия до металла. Обязательно проверьте целостность всех соединений перед подачей питания.

Подключение питания и массы тахометра

Для правильного подключения тахометра на УАЗ 469 необходимо обеспечить стабильное питание и массу устройства. Тахометр работает от бортовой сети автомобиля, и его питание обычно берется с контактной группы зажигания, что позволяет прибору включаться только при включении зажигания.

Для подключения питания нужно найти контакт с цепью зажигания. Это можно сделать через замок зажигания, при этом лучше использовать провод с сечением около 0,75 мм² для минимизации потерь напряжения. Следует обратить внимание на надежность соединения, чтобы избежать проблем с работой тахометра в будущем.

Массу тахометра необходимо подключить к одному из болтов кузова или к общей точке массы автомобиля. Это должно быть место с хорошим контактом и минимальными признаками коррозии. Для улучшения контакта рекомендуется слегка очистить место подключения и использовать провод сечением около 1 мм² для надежности.

После подключения питания и массы следует проверить работу тахометра, включая зажигание и проверяя, что прибор включается и отображает корректные данные. Важно убедиться, что соединения надежны и не вызывают перебоев в подаче питания.

Настройка тахометра под количество цилиндров

Тахометр необходимо настроить в зависимости от количества цилиндров в двигателе. Это важный этап при подключении тахометра на УАЗ 469, так как корректная настройка позволяет точно отображать обороты двигателя. Каждый цилиндр влияет на сигнал, который поступает на прибор, и от этого зависит частота импульсов, которые тахометр должен интерпретировать.

Для настройки тахометра под количество цилиндров выполните следующие шаги:

1. Определите количество цилиндров двигателя. УАЗ 469 оснащается четырёхцилиндровым двигателем, что важно для правильной настройки тахометра.
2. Проверьте характеристики тахометра. На большинстве тахометров можно установить переключатель или вводные настройки, которые позволяют выбрать нужное количество цилиндров. Обычно настройки варьируются от 4 до 12 цилиндров.
3. Настройка через переключатель (если имеется). Если на приборе есть механический переключатель, установите его в положение, соответствующее четырём цилиндрам. Это обеспечит правильный счёт оборотов двигателя.
4. Настройка с помощью проводки. Если тахометр не имеет переключателя, потребуется настройка через подключение к проводам. Некоторые тахометры могут иметь возможность программирования через подключение к диагностическому разъему или с помощью кнопок на приборе. В этом случае выберите количество цилиндров вручную через меню.
5. Проверьте сигнал. После настройки тахометра проверьте сигнал с генератора или датчика, чтобы убедиться в правильности отображаемых оборотов. Если прибор продолжает показывать ошибочные значения, проверьте подключение проводов и настройки.

Точное соответствие между количеством цилиндров и настройками тахометра гарантирует правильное отображение оборотов, что необходимо для безопасного и эффективного управления двигателем.

Проверка работы и устранение возможных ошибок подключения

После установки тахометра на УАЗ 469 важно тщательно проверить его работу, чтобы избежать ошибок и неправильных показаний. Начните с того, что включите зажигание и наблюдайте за индикатором на тахометре. Он должен показать нулевые обороты на холостых, постепенно увеличиваясь при нажатии на газ.

Если тахометр не реагирует, проверьте правильность подключения проводов. На УАЗ 469 тахометр подключается через импульсный сигнал от генератора или непосредственно от системы зажигания. Основные ошибки – это плохой контакт в соединениях или неверная полярность подключения.

Если тахометр работает, но показывает неправильные обороты, проверьте подключение датчика на генераторе или зажигании. Некорректный сигнал может возникнуть из-за поврежденных проводов или ослабленных соединений. Также обратите внимание на установку тахометра. Некоторые модели могут требовать калибровки для точного отображения данных.

Для устранения проблем с калибровкой выполните следующие шаги: прокачайте тахометр на различных оборотах двигателя, сверяя показания с точным измерением. Если отклонения значительные, используйте настройку в соответствии с техническими рекомендациями модели тахометра.

В случае, если тахометр продолжает показывать нулевые обороты или не реагирует на изменения, следует проверить сам прибор на наличие неисправностей. Попробуйте подключить тахометр к исправному источнику сигнала или заменить проводку. Если прибор остается неисправным, возможно, потребуется его замена или диагностика в сервисе.

Также стоит учитывать возможные помехи в электрической системе автомобиля. Важно исключить неисправности в генераторе или системе зажигания, так как они могут влиять на качество сигнала тахометра.

Вопрос-ответ:

Какие инструменты и материалы понадобятся для подключения тахометра на УАЗ 469?

Для подключения тахометра на УАЗ 469 вам понадобятся следующие инструменты и материалы: отвертки, паяльник, изолента, провода подходящего сечения, термоусадочные трубки, крепежные элементы, а также сам тахометр. Также важно иметь схему подключения тахометра к электрооборудованию автомобиля, что поможет избежать ошибок при установке.

Как подключить тахометр на УАЗ 469, если на приборной панели нет соответствующего разъема?

Если на приборной панели УАЗ 469 нет предусмотренного разъема для тахометра, нужно будет провести проводку напрямую от двигателя. В большинстве случаев тахометр подключается к катушке зажигания или к генератору. Для этого необходимо найти сигнальный провод, который передает импульсы от двигателя, и подсоединить его к тахометру. Важно тщательно изолировать соединения и проверить работу устройства перед эксплуатацией автомобиля.

Как правильно выбрать тахометр для УАЗ 469?

Выбор тахометра для УАЗ 469 зависит от нескольких факторов. Важно учитывать совместимость устройства с вашим автомобилем (например, тип мотора и системы зажигания). Обратите внимание на диаметр тахометра, так как прибор должен подходить под штатные места на приборной панели. Также можно выбрать тахометр с дополнительными функциями, такими как подсветка или возможность подключения к другим датчикам, в зависимости от ваших предпочтений и бюджета.

Какие проблемы могут возникнуть при подключении тахометра на УАЗ 469?

При подключении тахометра на УАЗ 469 могут возникнуть несколько проблем. Одна из них — неправильное подключение проводки, что может привести к неправильным показаниям или даже повреждению приборов. Также возможны сложности с поиском нужных сигналов от двигателя, особенно если на вашем УАЗ 469 установлена нестандартная система зажигания. В таких случаях нужно обращаться к специалистам или тщательно изучать схему электрооборудования вашего автомобиля.

Как настроить тахометр на УАЗ 469 после установки?

После установки тахометра на УАЗ 469 необходимо настроить его для корректного отображения оборотов двигателя. Для этого вам нужно будет запустить двигатель и проверить показания тахометра на холостых оборотах. Затем, с помощью регулировочного винта на корпусе тахометра (если он есть), откалибруйте прибор так, чтобы он показывал точные обороты в соответствии с реальными значениями. Важно также проверить работу тахометра при различных оборотах двигателя, чтобы убедиться в его точности.

Как правильно подключить тахометр на УАЗ 469?

Для подключения тахометра на УАЗ 469 нужно учитывать несколько важных аспектов. Во-первых, определите, какой именно тахометр будет установлен (аналоговый или цифровой). Обычно для УАЗ 469 подходят тахометры, которые работают через систему зажигания или через датчик на распределительном валу. Сначала необходимо подключить провод питания к бортовой сети, затем подключить сигнальный провод тахометра к катушке зажигания. Важно, чтобы провод, идущий от тахометра, был правильно зафиксирован и не создавал короткого замыкания. После этого нужно настроить прибор, проверив показания на холостом ходу и на разных оборотах двигателя, чтобы убедиться в точности измерений. Если вы не уверены в своих силах, лучше обратиться к специалисту для окончательной настройки тахометра.
