На штатных модификациях УАЗ Буханка обогрев зеркал не предусмотрен, что создаёт значительные трудности при эксплуатации в зимнее время. Отсутствие прогрева зеркальных элементов ухудшает обзор, особенно при температуре ниже -10°C и высокой влажности. Установка системы обогрева зеркал – простая доработка, существенно повышающая безопасность движения и комфорт водителя.
Наиболее рациональным вариантом считается использование зеркал с интегрированными нагревательными элементами, подходящих по посадочным размерам. Часто применяются зеркала от моделей УАЗ Патриот или ГАЗель, поскольку они совместимы с креплениями и не требуют сложной доработки кузова. Питание подаётся от замка зажигания с включением через отдельную кнопку или реле с таймером.
Основные элементы подключения: проводка с термостойкой изоляцией, кнопка включения с индикацией, предохранитель на 5–10 А, реле (при необходимости), греющие зеркала. Рекомендуется использовать провода сечением не менее 0,75 мм² для надёжного питания нагревателей, мощность которых составляет около 10–15 Вт на зеркало.
Монтаж следует проводить с учётом защиты от влаги и коррозии. Контакты тщательно изолируются термоусадкой, при необходимости – герметизируются. Разводку рекомендуется выполнять внутри салона по существующим кабельным каналам, избегая мест с возможным механическим воздействием и попаданием воды.

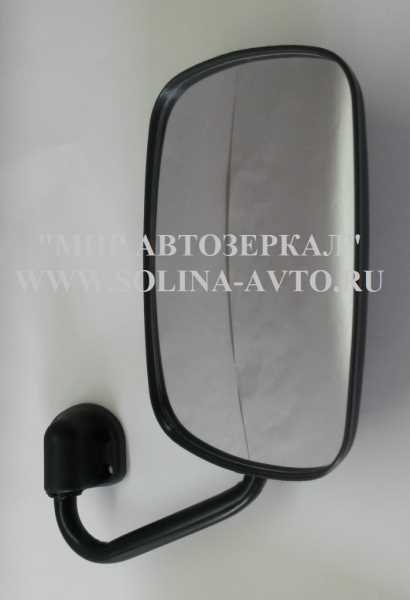

Выбор подходящих зеркал с функцией обогрева для УАЗ Буханка
Для установки обогреваемых зеркал на УАЗ Буханка оптимальны модели, разработанные для коммерческого транспорта с аналогичной системой крепления. Подходят зеркала с кронштейнами, рассчитанными на установку на дверную раму без необходимости врезки или модификации кузова.
Наиболее часто используются зеркала от ГАЗели Некст или УАЗ Профи – они оснащены встроенными нагревательными элементами и подключаются к бортовой сети 12В. Эти зеркала обеспечивают достаточную площадь обзора и стойки к вибрациям. Модели с маркировкой «Электрообогрев» или «HEAT» уже содержат необходимые контакты для подключения питания.
Важно выбирать изделия с зеркальным элементом на пластиковом основании, устойчивом к перепадам температур. Не рекомендуется устанавливать универсальные модели китайского производства без проверки мощности обогрева – слабый элемент не справляется с очисткой от инея при температуре ниже -10°C.
Перед покупкой уточните длину провода и наличие герметичной фишки для подключения. При отсутствии штатного разъёма придётся использовать термоусадку и герметик для защиты контактов от влаги.
Если планируется частая эксплуатация в зимних условиях, рекомендуется выбирать зеркала с автоматическим датчиком температуры, отключающим обогрев при прогреве до +5°C, что снижает нагрузку на электросистему.
Необходимые инструменты и материалы для установки
Для корректного подключения обогрева зеркал на УАЗ Буханка потребуется заранее подготовить следующие инструменты и материалы:
- Провод многожильный медный, сечением не менее 1 мм², длиной от 5 до 7 метров
- Реле на 30 А с колодкой и предохранителем (15 А)
- Тумблер или кнопка включения с подсветкой, рассчитанная на ток до 10 А
- Клеммы «мама/папа», термоусадочные трубки, изолента ПВХ
- Гофра для проводки (диаметром 10–15 мм) – для защиты кабеля от повреждений
- Паяльник 60–80 Вт с припоем и флюсом – для надежных соединений
- Обжимной инструмент (кримпер) – для установки клемм
- Мультиметр – для проверки напряжения и целостности цепи
- Отвертки, ключи на 10 и 13, нож монтажника – для демонтажа и прокладки проводки
Желательно иметь под рукой термопистолет для фиксации гофры и герметик для уплотнения мест выхода проводов через кузов. Все соединения рекомендуется защищать термоусадкой или герметизировать, особенно в зонах с повышенной влажностью.
Подключение обогрева зеркал к штатной электросхеме автомобиля
Для подключения обогрева зеркал к штатной электросхеме УАЗ Буханка удобно использовать цепь питания обогрева заднего стекла, так как она уже рассчитана на работу при высокой нагрузке и защищена предохранителем. Подключение осуществляется через реле, что исключает перегрузку штатного выключателя.
Оптимально использовать реле на 30 А с колодкой и встроенным предохранителем на 10 А. Контакт 85 реле соединяется с массой, 86 – с плюсом, поступающим при включении обогрева заднего стекла. Контакт 30 подключается напрямую к аккумулятору через предохранитель, 87 – к проводам нагревательных элементов зеркал.
Для разводки применяй провод сечением не менее 1,5 мм², предпочтительно с термостойкой изоляцией. Соединения необходимо выполнять с применением термоусадочных трубок и герметичных разъёмов. Прокладка проводки осуществляется вдоль штатных жгутов, избегая подвижных и нагревающихся элементов.
Перед включением проверь сопротивление нагревательных элементов – оно должно быть в диапазоне 5–10 Ом. При превышении параметров возможен перегрев проводки или выход реле из строя. После установки рекомендуется проверить работу зеркал в реальных условиях, контролируя равномерность нагрева.
Организация питания через реле и предохранитель
Для подключения обогрева зеркал на УАЗ Буханка рекомендуется использовать реле с токовой нагрузкой не менее 30 А. Это обеспечит надёжное управление цепью и исключит перегрев контактной группы.
Реле подключается по схеме: управляющий плюс подаётся с кнопки включения обогрева, минус – на массу кузова. Питание на силовую клемму реле берётся напрямую с аккумулятора или с распределительной колодки через предохранитель на 10 А. Использовать меньший номинал нецелесообразно – возможен ложный срабатывающий обрыв при пиковой нагрузке.
Провод от источника питания до реле должен иметь сечение не менее 2,5 мм², чтобы исключить падение напряжения. Обязательно использовать медный многожильный кабель в термостойкой изоляции.
Предохранитель устанавливается как можно ближе к точке подключения к питанию, чтобы предотвратить возгорание в случае короткого замыкания на участке до реле.
Выход с реле подключается к плюсовым проводам обогревательных элементов зеркал. Минус каждого элемента соединяется с кузовом через надёжную контактную точку без следов коррозии или старой краски.
Установка кнопки включения обогрева в салоне
Для управления обогревом зеркал на УАЗ Буханка потребуется установка отдельной кнопки в салоне. Оптимальное место – панель приборов слева от рулевого колеса, где уже предусмотрено место под дополнительные элементы управления. Перед установкой следует проверить наличие свободного пространства за панелью и доступ к жгуту проводки.
Рекомендуется использовать влагозащищённую кнопку с фиксацией, рассчитанную на ток не менее 10 А. Подключение осуществляется через реле, чтобы исключить перегрузку цепи. От кнопки подаётся управляющий сигнал на катушку реле, которое устанавливается в монтажном блоке под капотом или в салоне – в зависимости от удобства доступа и размещения проводки.
Для подключения используйте провод сечением не менее 1,5 мм². Питание берётся от замка зажигания, чтобы исключить работу обогрева при выключенном двигателе. Обязательно установите предохранитель на 10–15 А в разрыв силовой цепи, ближе к источнику питания. Масса – на ближайший проверенный контакт кузова.
После установки проверьте работу системы: при включении загорается индикатор на кнопке, реле срабатывает, на зеркала подаётся напряжение. Время нагрева – около 2–3 минут, температура стекла ощутимо повышается.

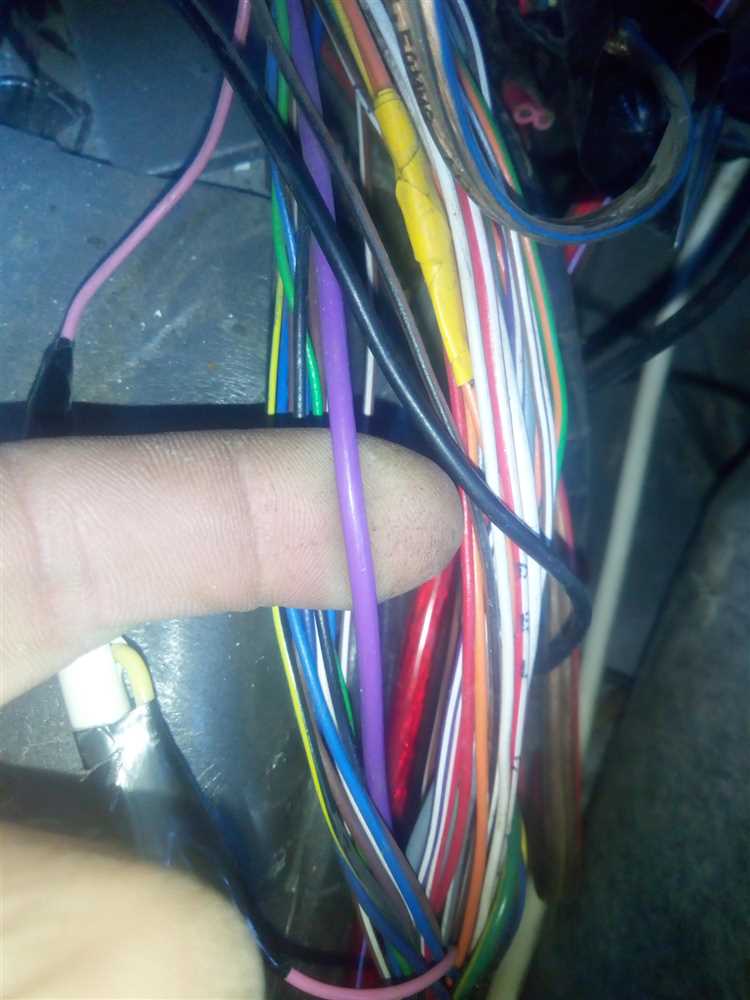

Прокладка проводки от салона к зеркалам
Для подключения обогрева зеркал на УАЗ Буханка необходимо провести проводку от салона до зеркал. Этот процесс требует внимательности и правильного выбора материалов, чтобы обеспечить надежную работу системы в любых условиях.
Начните с выбора кабеля. Лучше всего использовать медный провод с изоляцией, рассчитанной на высокие температуры. Для подключения обогрева зеркал подойдут провода сечением от 0,75 мм² до 1,5 мм², в зависимости от мощности обогрева. Выбор сечения зависит от потребляемого тока и расстояния, которое необходимо покрыть.
Следующим этапом является выбор пути для прокладки проводки. Лучше всего провести кабель через уже имеющиеся каналы в кузове или использовать специальные пластиковые трубки для защиты проводов от повреждений и внешних воздействий. Важно, чтобы проводка не мешала движению механизмов и не подвергалась механическим повреждениям при открытии дверей и эксплуатации машины.
Для подключения к зеркалам потребуется провести два кабеля: один для питания обогрева, второй для управления им. Питание лучше всего брать от блока предохранителей через реле, которое будет автоматически включать обогрев при запуске двигателя. Для управления обогревом можно использовать кнопку на панели управления или подключить его к системе управления зеркалами, если она предусмотрена.
Важно обеспечить надежные соединения проводов с зеркалами. Используйте качественные разъемы, которые защищены от влаги и пыли. Лучше всего подходят герметичные разъемы, которые предотвращают окисление контактов и обеспечивают длительный срок службы.
После того как провода подключены, убедитесь, что они не перегибаются и не подвергаются механическим повреждениям при эксплуатации. Закрепите их с помощью кабельных хомутов или специальных держателей, чтобы избежать их перемещения или растяжения.
Завершающий этап – проверка работы системы. Включите обогрев зеркал и убедитесь в отсутствии перегрева проводки и правильной работе реле. Также важно периодически проверять целостность изоляции и контактных соединений, чтобы избежать коротких замыканий.
Проверка работоспособности системы и устранение возможных неисправностей
Для обеспечения нормальной работы обогрева зеркал на УАЗ Буханка важно регулярно проверять систему на наличие неисправностей. Основные этапы диагностики и устранения проблем включают следующие шаги:
- Проверка предохранителей. Начните с осмотра предохранителя, отвечающего за обогрев зеркал. Он расположен в основном блоке предохранителей. Если предохранитель перегорел, замените его на новый, соответствующий номиналу.
- Проверка подключения проводки. Визуально осмотрите проводку, ведущую к зеркалу. Наиболее часто встречающиеся проблемы – это ослабленные контакты или поврежденные участки проводки, которые могут вызывать перебои в работе системы. Важно проверить, чтобы все соединения были плотными и надежными.
- Тестирование термореле. Система обогрева зеркал часто оснащена термореле, которое отключает подачу тока при перегреве. Если зеркало не прогревается, стоит проверить исправность термореле с помощью мультиметра. При неисправности реле следует заменить.
- Проверка работы кнопки включения. Иногда проблемы могут быть связаны с самой кнопкой управления. Используйте мультиметр для проверки ее состояния, убедитесь, что контакты в кнопке не окислились и не претерпели механических повреждений.
- Диагностика элементов зеркала. Если система обогрева работает частично или неравномерно, возможна неисправность в самом зеркале. Это может быть связано с повреждением обогревательного элемента, например, перегорание нитей обогрева. В таком случае потребуется замена зеркала или элемента обогрева.
- Проверка реле управления. Если все вышеперечисленные компоненты исправны, но система продолжает не работать, стоит проверить реле, управляющее подачей тока к зеркалу. Оно может выйти из строя и не обеспечивать нужный ток для обогрева.
- Проверка напряжения в цепи. Используйте мультиметр для проверки напряжения на входе в систему обогрева. Если напряжение ниже нормы (обычно 12 В), это может свидетельствовать о проблемах с аккумулятором, генератором или проводкой.
При выявлении неисправностей, связанных с проводкой или термореле, важно своевременно устранять проблему, чтобы избежать повреждения других компонентов системы. В случае обнаружения повреждения обогревательного элемента зеркала его необходимо заменить на новый.
Вопрос-ответ:
Как правильно подключить обогрев зеркал на УАЗ Буханка?
Для подключения обогрева зеркал на УАЗ Буханка нужно подготовить необходимые материалы: провода, реле, кнопка включения и предохранитель. Сначала следует аккуратно демонтировать зеркала и установить на них элементы обогрева. Затем нужно провести провода от обогревателей к источнику питания. Для обеспечения безопасной работы рекомендуется использовать реле с предохранителем, чтобы защитить систему от перегрузки. Важно не забыть провести отдельную проводку для питания кнопки включения, которая позволит включать и выключать обогрев по мере необходимости.
Какие инструменты понадобятся для установки обогрева зеркал на УАЗ Буханка?
Для установки обогрева зеркал на УАЗ Буханка вам потребуются стандартные инструменты, такие как отвертки, паяльник, клещи и изолента. Также пригодится мультиметр для проверки проводки и кнопки. Важно иметь под рукой крепежные элементы, такие как саморезы, и при необходимости термоусадочные трубки для изоляции проводов. Паяльник будет нужен для соединения проводов с элементами обогрева, а клещи помогут закрепить провода надежно.
Можно ли установить обогрев зеркал на УАЗ Буханка самостоятельно?
Да, установить обогрев зеркал на УАЗ Буханка можно самостоятельно, если у вас есть базовые навыки работы с электрикой и автотехникой. Важно соблюдать осторожность, чтобы не повредить электронику автомобиля. Следует точно следовать инструкции, при необходимости проконсультироваться с профессионалом, особенно при подключении проводки и реле. Это поможет избежать возможных проблем с электрической системой.
Какие проблемы могут возникнуть при подключении обогрева зеркал на УАЗ Буханка?
При подключении обогрева зеркал на УАЗ Буханка могут возникнуть несколько проблем. Одна из наиболее распространенных — неправильное подключение проводки, что может привести к короткому замыканию или перегрузке системы. Также стоит учитывать качество элементов обогрева: дешевые комплектующие могут не справляться с нагрузкой и быстро выходить из строя. Важно также правильно выбрать реле и предохранители, чтобы система работала стабильно и безопасно.
Какое оборудование нужно для обогрева зеркал на УАЗ Буханка?
Для обогрева зеркал на УАЗ Буханка потребуется комплект обогревателей для зеркал, реле, кнопка включения, предохранители, провода и крепеж. Обогреватели обычно представляют собой тонкие пленки или элементы, которые можно приклеить к зеркалу. Также понадобится проводка, чтобы соединить обогреватели с электросистемой автомобиля. Реле и предохранители обеспечат защиту от короткого замыкания, а кнопка включения позволит управлять обогревом. Все эти элементы можно приобрести в автосервисах или магазинах автозапчастей.
Как правильно подключить обогрев зеркал на УАЗ Буханка?
Для подключения обогрева зеркал на УАЗ Буханка потребуется выполнить несколько шагов. Первым делом нужно подготовить необходимые материалы: обогревательные элементы, проводку, предохранители и реле. Обогревательные элементы крепятся на зеркала, затем проводка подключается к ним, а также к системе автомобиля через реле. Важно правильно подобрать мощность обогревателей и провести монтаж с учетом безопасности, чтобы избежать перегрева системы. Также стоит учесть необходимость подключения к электросети автомобиля через дополнительный предохранитель, чтобы обеспечить защиту от короткого замыкания.
