Подключение выполняется по следующему принципу: один контакт лампы соединяется с клеммой D+ генератора, второй – через замок зажигания с плюсом питания. При включении зажигания и неработающем двигателе на D+ отсутствует напряжение, лампа загорается. После запуска двигателя на клемме появляется потенциал, равный напряжению бортсети, и лампа гаснет.
Для надежной работы необходимо обеспечить плотные контакты в разъемах, исключить коррозию и проверить отсутствие падения напряжения на участке от замка зажигания до лампы. При отсутствии индикации после запуска двигателя необходимо проверить наличие напряжения на D+ и сопротивление самой лампы – оно должно быть в пределах 3–5 Ом для обычной накаливания.
Расположение контрольной лампы зарядки на приборной панели УАЗ
Контрольная лампа зарядки на большинстве моделей УАЗ размещается в нижней части комбинации приборов, ближе к центру панели. Её корпус встроен в общую панель индикации и может иметь маркировку в виде значка аккумулятора или букв «АКБ».
На автомобилях УАЗ-3151 и его модификациях лампа находится между указателем уровня топлива и амперметром. В моделях с изменённой панелью (например, УАЗ-3909) контрольная лампа чаще всего размещена над вольтметром либо совмещена с секцией индикаторов состояния систем.
При включении зажигания лампа загорается, подтверждая целостность цепи возбуждения генератора. После запуска двигателя гаснет – это признак нормальной работы. Если лампа продолжает светиться, требуется проверить контакты на реле-регуляторе и генераторе, а также целостность цепи от замка зажигания до лампы.
При замене панели приборов или установке дополнительных индикаторов рекомендуется точно воспроизводить оригинальное положение лампы, чтобы избежать ложных срабатываний и сохранить корректную диагностику состояния системы зарядки.
Назначение контактов генератора и их связь с лампой зарядки
Контакт «D+» выполняет двойную функцию: он используется для возбуждения генератора на этапе запуска и подключается к контрольной лампе зарядки на панели приборов. При включении зажигания ток проходит через лампу на «D+», что обеспечивает начальное возбуждение обмотки ротора. После запуска двигателя, когда генератор начинает вырабатывать напряжение, на «D+» появляется +12 В, совпадающее с плюсом со стороны замка зажигания. Разность потенциалов исчезает, и лампа гаснет.
Контакт «W» используется только при наличии тахометра, считывающего частоту вращения генератора. С лампой зарядки он не связан и при установке не задействуется, если тахометр отсутствует.
Прокладка провода от генератора к контрольной лампе
- Используйте провод с сечением не менее 0,75 мм², медный, с двойной изоляцией. Цвет желательно выбрать контрастный (например, синий с красной полосой) для последующей идентификации.
- Начальная точка – контакт «D+» на генераторе. Перед подключением зачистите контакт, обработайте его токопроводящей смазкой и зафиксируйте наконечник кольцевого типа болтом с гроверной шайбой.
- Маршрут прокладки: вдоль штатной жгутовой трассы на моторном щите, избегая острых кромок и горячих участков (коллектор, блок цилиндров). Фиксация пластиковыми стяжками через каждые 15–20 см.
- Переход в салон – через штатный ввод рядом с жгутом основного электропитания. При необходимости – установка резинового уплотнителя для защиты изоляции.
- Завершение – подключение к обратной стороне панели приборов: к одному из контактов контрольной лампы зарядки. Второй контакт лампы подключается к «+» после замка зажигания.
Подключение лампы через реле или без него – схемы и особенности
Подключение через реле целесообразно при установке мощной контрольной лампы или в условиях нестабильной электроцепи. Используется стандартное реле с нормально разомкнутыми контактами. Катушка подключается между «L» генератора и массой. Контакты замыкают цепь между +12 В и лампой. При отсутствии напряжения на «L» реле замкнуто, лампа горит. После запуска генератора подаётся +12 В, реле размыкается – лампа гаснет.
Сравнение особенностей подключения представлено ниже:
| Схема | Преимущества | Недостатки |
|---|---|---|
| Без реле (стандарт) | Простота, минимум компонентов | Ограниченная совместимость с LED, риск ложных показаний |
| С реле | Стабильная работа с LED, независимость от типа генератора | Дополнительные соединения, необходимость подбора реле |

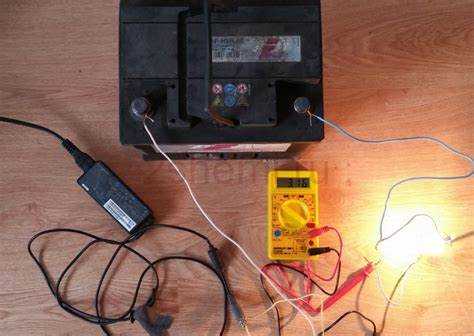

Проверка работоспособности лампы зарядки при включении зажигания
При включении зажигания на УАЗ контрольная лампа зарядки должна загореться до запуска двигателя. Это указывает на подачу питания на обмотку возбуждения генератора через лампу.
Если лампа не загорается, первым делом проверяют наличие напряжения на одном из контактов патрона лампы при включённом зажигании. Напряжение должно быть около 12 В. Его отсутствие указывает на обрыв цепи от замка зажигания или неисправный предохранитель.
При наличии питания проверяют саму лампу – она должна иметь сопротивление нити накаливания около 50–60 Ом. Неисправная лампа заменяется новой с мощностью 1.2–2 Вт.
После запуска двигателя лампа должна погаснуть. Если этого не происходит – либо генератор не выдаёт напряжения, либо неисправен регулятор напряжения. В этом случае необходимо измерить выходное напряжение генератора на холостом ходу – оно должно быть 13.5–14.2 В.
Диагностика неисправностей при неправильной работе лампы зарядки
1. Неисправность генератора: При отсутствии зарядки на аккумуляторе возможно повреждение генератора. Проверить его можно, измерив напряжение на клеммах при работающем двигателе. Нормальное значение – 13,5–14,5 В. Если напряжение ниже 12,5 В, необходимо проверить обмотки генератора на наличие коротких замыканий или повреждений. Для более точной диагностики потребуется замерить сопротивление обмоток и протестировать диоды выпрямителя.
2. Нарушение работы регулятора напряжения: Регулятор поддерживает постоянное напряжение, необходимое для зарядки аккумулятора. При его неисправности напряжение на выходе генератора может превышать 15 В или быть слишком низким. Для проверки необходимо измерить напряжение на контактах регулятора с учетом его рабочих характеристик. Если напряжение сильно отклоняется, требуется замена регулятора.
3. Неисправность проводки: Проблемы в проводке часто возникают из-за перетирания изоляции или плохих контактов. Необходимо проверить состояние проводов от генератора до аккумулятора, включая клеммы. Особенно важно проверить провод, соединяющий генератор с регулятором напряжения. Плохие контакты могут вызывать нестабильную работу системы зарядки, что приведет к неправильному сигналу от лампы зарядки.
4. Проблемы с аккумулятором: Если аккумулятор имеет низкий уровень заряда или повреждения, это также может привести к ненормальной работе лампы. Проверьте напряжение на аккумуляторе с выключенным и включенным двигателем. Если зарядка аккумулятора не увеличивается, следует проверить аккумулятор на предмет сульфатации пластин или повреждений.
5. Ошибки в системе управления: В некоторых случаях система управления генератором или регулятором может работать некорректно из-за сбоя в электронике. Это требует диагностики с использованием специализированного оборудования для чтения ошибок в системе и тестирования параметров работы генератора.
Вопрос-ответ:
Как правильно подключить лампу зарядки на УАЗ?
Для подключения лампы зарядки на УАЗ необходимо следовать схеме, которая предусматривает подключение одного конца лампы к генератору, а другой — к выводу зарядки на приборной панели. Важно проверить, чтобы контакты были надежно зафиксированы, и все соединения не имели повреждений.
Какие провода используются для подключения лампы зарядки на УАЗ?
Для подключения лампы зарядки на УАЗ обычно используют провод сечением 0,5-1 мм². Этот провод подключается от выводов генератора и к соответствующему разъему на приборной панели. Важно, чтобы провод был изолирован и выдерживал необходимые токовые нагрузки.
Что делать, если лампа зарядки на УАЗ не загорается?
Если лампа зарядки не горит, следует проверить несколько вещей: сначала осмотрите саму лампу на приборной панели, убедитесь в ее работоспособности. Затем проверьте проводку, особенно в местах соединений и на разъемах. Возможно, поврежден генератор или его щетки, которые не обеспечивают нормальную работу схемы зарядки.
Нужно ли устанавливать предохранитель при подключении лампы зарядки на УАЗ?
Предохранитель на схеме подключения лампы зарядки на УАЗ не всегда необходим, но его установка может повысить безопасность системы. Предохранитель защитит схему от короткого замыкания или перегрузки, что особенно важно при высоких токах в процессе зарядки аккумулятора.
Как проверить работоспособность лампы зарядки на УАЗ после подключения?
После подключения лампы зарядки следует проверить систему, запустив двигатель и наблюдая за поведением лампы на приборной панели. Лампа должна загореться при включении зажигания и погаснуть после запуска двигателя, когда генератор начинает работать. Если этого не происходит, возможно, неисправен генератор или его подключение.
Как правильно подключить лампу зарядки на УАЗ?
Для подключения лампы зарядки на УАЗ необходимо выполнить несколько ключевых шагов. Первым делом отключите аккумулятор, чтобы избежать короткого замыкания. Затем подключите провод с «+» от генератора к одной из клемм лампы зарядки. Второй провод подключите к контактной группе на приборной панели. Важно соблюдать полярность, чтобы лампа правильно реагировала на изменения напряжения в бортовой сети. После подключения лампы, проверьте работоспособность системы с включением зажигания — лампа должна загореться при включении, и потухнуть, когда генератор начнёт работать.
