В AutoCAD работа с несколькими слоями может быстро стать запутанной, особенно при сложных чертежах с множеством объектов. Отключение всех слоев, кроме одного, помогает сосредоточиться на конкретной части проекта и улучшить производительность. Этот процесс можно выполнить несколькими способами, каждый из которых имеет свои особенности в зависимости от ваших предпочтений и ситуации.
Первый и самый простой способ – использовать панель «Слои» для быстрого скрытия лишних элементов. Для этого достаточно кликнуть правой кнопкой мыши по слою, который необходимо оставить видимым, и выбрать команду «Отключить все остальные слои». Этот метод сэкономит время, если нужно скрыть все слои, кроме одного, и позволяет оставить только актуальные для работы элементы.

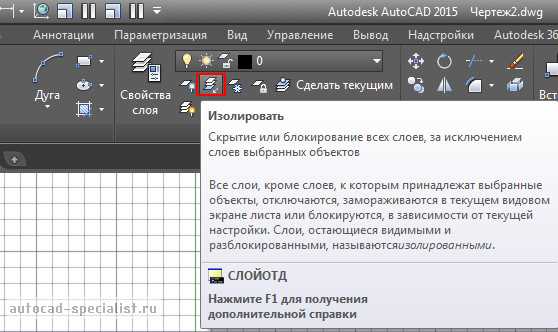

Другой вариант – воспользоваться командой LAYISO. Введите эту команду в командной строке, и AutoCAD временно скрывает все слои, кроме тех, которые содержат выбранный объект. Этот способ полезен, если необходимо изолировать конкретные объекты, не затрагивая остальные слои, и быстро вернуться к предыдущим настройкам.
Для более гибкого управления слоем, можно использовать фильтры. С помощью фильтров можно выбрать нужный слой или группу слоев, а затем отключить все остальные. Важно помнить, что фильтры дают возможность настроить отображение объектов не только по имени слоя, но и по различным атрибутам, что особенно полезно при работе с большими проектами.
Каждый из этих методов имеет свои плюсы, и выбор зависит от ваших предпочтений. В любом случае, знание этих приемов позволяет существенно ускорить процесс работы в AutoCAD, снижая количество лишней информации и улучшая фокусировку на нужных объектах.
Пошаговое отключение всех слоев в AutoCAD
Для отключения всех слоев в AutoCAD, кроме нужного, следуйте этим простым шагам:
Шаг 1: Откройте панель «Слои». Это можно сделать через команду LA или перейдя в меню «Графика» и выбрав «Слои». Панель слоев отображается в правой части интерфейса AutoCAD.
Шаг 2: В панели слоев найдите список всех активных слоев. Обратите внимание, что каждый слой имеет индикатор видимости, который можно включать или отключать.
Шаг 3: Отключите все слои, кроме того, который хотите оставить включенным. Для этого щелкните на значок «Глаз» рядом с каждым слоем, чтобы скрыть его.
Шаг 4: Чтобы быстро отключить все слои, используйте команду QSELECT. В диалоговом окне выберите «Тип объекта» – «Слой» и установите фильтр по нужному слою.
Шаг 5: Если вам нужно отключить слои через команду, используйте LAYOFF. Введите команду, а затем укажите слои, которые хотите отключить. Слои будут скрыты, но останутся активными в чертеже.
Шаг 6: Для быстрого включения нужного слоя используйте команду LAYON, после чего выберите нужный слой.
Следуя этим шагам, вы можете эффективно управлять видимостью слоев и концентрироваться только на нужной части проекта.
Использование команды «SLAYER» для управления видимостью слоев
Команда «SLAYER» в AutoCAD предназначена для удобного и быстрого управления видимостью слоев. Это мощный инструмент, позволяющий отключать все слои, кроме нужного, что существенно ускоряет работу с чертежами, особенно при наличии большого количества элементов. Рассмотрим, как эффективно использовать эту команду.
Чтобы применить команду «SLAYER», выполните следующие действия:
- Откройте командную строку и введите команду SLAYER.
- После этого откроется окно, в котором будет предложено выбрать слой, который необходимо оставить видимым.
- Выберите нужный слой, и AutoCAD автоматически скроет все остальные слои на текущем чертеже.
Важные особенности:
- Команда «SLAYER» позволяет временно скрыть все слои, что улучшает производительность при работе с большими проектами.
- Вы можете быстро переключаться между слоями, оставляя только те, которые важны для текущей работы, без необходимости вручную настраивать видимость каждого слоя.
- При необходимости, вы можете снова отобразить все слои с помощью команды LAYON или аналогичных команд.
- Команда «SLAYER» действует только на текущий чертеж, не влияя на другие файлы AutoCAD.
Рекомендуется использовать команду «SLAYER» на больших проектах, где количество слоев может затруднять обзор. Это особенно полезно при анализе деталей чертежа или внесении изменений в определенные элементы.
Как выделить и оставить только нужный слой активным
Для того чтобы выделить и оставить только нужный слой активным в AutoCAD, используйте панель «Слои» (Layer Properties Manager), которая позволяет быстро управлять видимостью и активностью слоев. Чтобы это сделать, выполните следующие шаги:
1. Откройте панель «Слои», нажав на кнопку с изображением слоя на ленте инструментов или используя команду LAYER в командной строке.
2. В списке слоев найдите нужный слой. Для этого можно использовать поиск или прокрутку списка. Когда слой найден, кликните по нему левой кнопкой мыши.
3. Чтобы оставить только один слой видимым, отключите все остальные. Для этого нажмите на иконку глаза рядом с каждым лишним слоем. Это сделает их невидимыми, но не удалит из чертежа.
4. Убедитесь, что нужный слой выделен и активен. Для этого рядом с именем слоя должно быть отображено желтое выделение. Если это не так, кликните по нему снова, чтобы активировать.
5. Для быстрого выбора всех объектов на выбранном слое используйте команду SELECT. Введите команду SELECT, затем укажите слой через опцию «ByLayer», чтобы выделить все элементы на этом слое.
6. Для удобства работы с большим количеством слоев можно использовать фильтры и блокировки. Это особенно полезно, если в проекте много слоев, и нужно оставить только нужные элементы для редактирования или визуализации.
Такой подход позволяет быстро управлять активностью слоев, исключая лишние элементы из поля зрения, что ускоряет процесс работы и снижает нагрузку на систему.

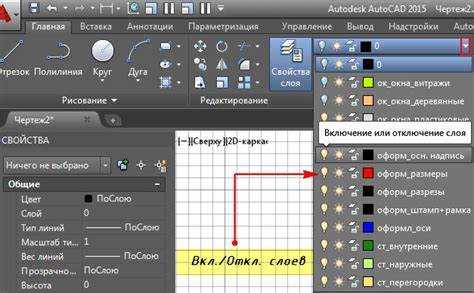

Работа с панелью управления слоями в AutoCAD
Чтобы открыть панель, используйте команду LAYER или через меню «Аннотации» или «Вид». Панель отображает список всех слоев чертежа с их текущими состояниями. Каждый слой имеет несколько атрибутов, таких как видимость (включен/выключен), заморожен или заблокирован. Используя эти параметры, можно оперативно скрывать лишние объекты, оставляя только нужные.
Для отключения всех слоев, кроме нужного, можно воспользоваться функцией «Выключить все слои» и затем включить только тот, который требуется. Это делается через панель управления слоями: для каждого слоя есть соответствующий значок видимости. Чтобы скрыть слои, достаточно щелкнуть по значку глаза, а для включения – щелкнуть повторно. При этом замораживание слоев оставляет их в проекте, но они не загружаются, что может повысить производительность.

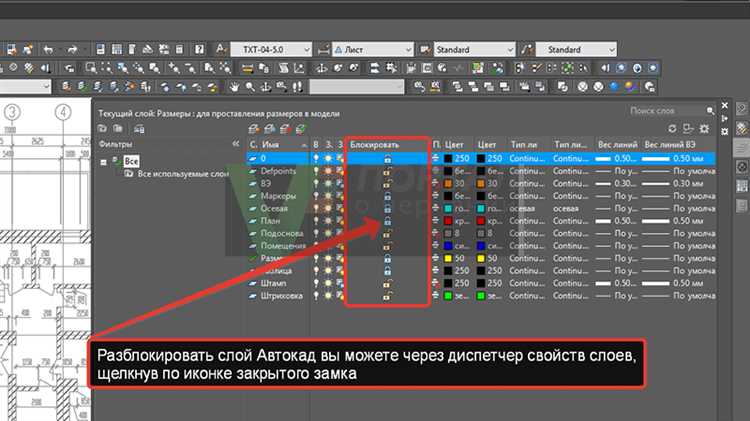

Для блокировки слоев используется иконка замка. Блокировка предотвращает любые изменения на слое, включая перемещение или редактирование объектов. Это полезно при работе с чертежами, где необходимо сохранять стабильность данных на некоторых слоях.
Каждому слою можно назначать различные цвета, линии и другие атрибуты. Для этого достаточно кликнуть по нужному слою и выбрать его параметры через контекстное меню. Управление цветами позволяет улучшить визуальное восприятие чертежа и ускоряет работу с ним, особенно если в проекте присутствуют сложные элементы.
Использование слоев эффективно упрощает организацию работы в AutoCAD, позволяя не только уменьшить количество ненужных объектов на экране, но и улучшить навигацию по чертежу. Правильная настройка и управление слоями помогает ускорить процесс проектирования и минимизировать ошибки.
Автоматизация процесса через скрипты и макросы
Автоматизация отключения слоев в AutoCAD позволяет значительно сэкономить время, особенно при работе с большими чертежами. Один из эффективных способов – использование скриптов и макросов для выполнения повторяющихся действий.
Скрипты в AutoCAD позволяют автоматизировать стандартные операции с объектами и слоями. Они представляют собой текстовые файлы с командами AutoCAD, которые выполняются последовательно. Например, для отключения всех слоев, кроме нужного, можно создать скрипт, который будет последовательно скрывать каждый слой, за исключением выбранного. Такой скрипт выглядит следующим образом:
-LAYER OFF "Layer_1" OFF "Layer_2" OFF "Layer_3" ... "Layer_N"
Каждая строка в скрипте отвечает за отключение конкретного слоя. Скрипт можно сохранить в текстовом файле с расширением .scr и затем запустить через командную строку AutoCAD. Это исключает необходимость вручную искать и отключать слои, ускоряя работу.
Для более сложных задач, например, если необходимо выбрать слой для активации, можно использовать макросы, которые записывают последовательность действий пользователя. Макросы могут быть записаны с помощью встроенного в AutoCAD средства записи команд. Для этого следует использовать панель инструментов Macro Recorder, которая позволяет записывать все действия, выполняемые в интерфейсе AutoCAD, а затем запускать их одним нажатием кнопки.
Для создания макроса, отключающего все слои, кроме активного, достаточно выполнить следующие шаги:
- Открыть панель инструментов макросов.
- Выбрать нужный слой и отключить все остальные вручную.
- Записать макрос, затем сохранить его в виде команды.
- Назначить макрос на горячую клавишу для быстрого доступа.
Запуск макроса приведет к выполнению тех же действий, что и вручную, но без участия пользователя. Это значительно ускоряет работу и снижает вероятность ошибок.
Для продвинутых пользователей возможно создание более сложных скриптов с использованием AutoLISP или VBA. Эти языки программирования позволяют добавить дополнительную логику в процесс, например, выбор слоев по определенным критериям или динамическое изменение настроек видимости слоев в зависимости от контекста.
Использование скриптов и макросов позволяет не только ускорить работу, но и снизить количество человеческих ошибок, делая процесс управления слоями в AutoCAD более эффективным и автоматизированным.
Решение распространенных проблем при отключении слоев
Еще одна распространенная проблема – это случайное отключение всех слоев с помощью комбинации клавиш. В таких случаях восстанавливать отображение можно с помощью панели «Слои» или команды «LAYON», которая вернет видимость всех слоев на чертеже. Важно не забывать, что отключенные слои не влияют на вычисления или расчеты, но могут помешать точности работы, если забыть о них.
Для работы с большими чертежами иногда отключение слоев может приводить к ухудшению производительности. В таких ситуациях стоит использовать функции фильтрации слоев, чтобы отключить только те, которые не требуются для текущих задач. Это снизит нагрузку на систему и улучшит отклик программы.
Если вы сталкиваетесь с проблемой, когда слои не отключаются, несмотря на выполнение всех шагов, проверьте настройки системы и прав доступа. Иногда пользователь может не иметь прав на редактирование или изменение видимости слоев, особенно в случае работы с чертежами, созданными другими людьми. В этом случае стоит обратиться к администратору или владельцу файла для предоставления необходимых прав.
Также стоит помнить, что в AutoCAD могут быть задействованы нестандартные настройки слоев, например, через сторонние надстройки или скрипты. Если отключение слоев не работает, проверьте настройки используемых приложений и плагинов, которые могут влиять на поведение слоев.
Вопрос-ответ:
Как в AutoCAD скрыть все слои, кроме активного?
Для того чтобы скрыть все слои, кроме активного, используйте инструмент «Layer Properties Manager». В этом окне выберите слои, которые хотите скрыть, и для них в колонке «Видимость» установите значение «Выключить» (значок лампочки). Таким образом, только тот слой, который в данный момент активен, останется видимым на чертеже.
Можно ли быстро скрыть все слои в AutoCAD, кроме одного, с помощью горячих клавиш?
Да, для быстрого скрытия всех слоев, кроме одного, можно использовать сочетания клавиш. В AutoCAD для этого воспользуйтесь командой «LAYISO». Эта команда позволяет изолировать выбранный слой, скрывая остальные. Просто выберите объект на нужном слое, введите команду «LAYISO», и все остальные слои будут скрыты. Для отмены действия используйте команду «LAYUNISO».
Как в AutoCAD отключить видимость всех слоев, кроме одного, для печати?
Чтобы отключить все слои для печати, кроме одного, можно воспользоваться настройками отображения слоев в печатном режиме. В командной строке введите «PAGESETUP» и откройте настройки. В разделе «Слои для печати» вручную выберите те слои, которые хотите отключить, и установите для них параметр «Не печатать». Оставьте только нужный слой с параметром «Печать». Это обеспечит правильное отображение только необходимого слоя при печати.
Как в AutoCAD скрыть все слои, кроме одного, чтобы ускорить работу с чертежом?
Для ускорения работы с чертежом в AutoCAD можно скрыть ненужные слои с помощью команды «LAYISO». Она позволяет изолировать только один слой, скрывая все остальные, что значительно улучшит производительность при работе с большими проектами. После того как изолирован нужный слой, все остальные будут скрыты, что снизит нагрузку на систему и ускорит обработку чертежа. Для отмены изоляции используйте команду «LAYUNISO».
Как в AutoCAD отключить все слои, кроме нужного?
Чтобы отключить все слои, кроме одного, в AutoCAD, нужно использовать инструмент «Слои». Для этого откройте панель «Слои», затем отключите видимость всех слоев, кроме того, который вам нужно оставить видимым. Вы можете сделать это вручную, кликая на иконки глаза в списке слоев, или воспользоваться командой LAYISO, которая изолирует выбранный слой, скрывая остальные. Это позволяет работать только с нужным слоем, без отвлекающих элементов.
