Точная работа с координатами в AutoCAD необходима для построения чертежей, привязки объектов и контроля геометрии. Независимо от того, работаете ли вы с чертежами зданий, инженерных сетей или топографических схем, знание координат конкретной точки позволяет исключить ошибки на ранних стадиях проектирования.
Чтобы определить координаты точки в AutoCAD, можно использовать несколько инструментов. Самый быстрый способ – воспользоваться командой ID точки. Она активируется вводом ID в командной строке, после чего достаточно кликнуть по интересующей точке. В нижней части экрана появится окно с указанием X, Y и, при необходимости, Z-координаты.
Второй метод – использование курсора с включённой динамической подсказкой. При наведении указателя на объект, координаты отображаются в реальном времени в нижней панели, а также в строке состояния. Для удобства можно включить отображение динамических входов (Dynamic Input) с помощью клавиши F12.
Кроме того, при необходимости проверки координат сразу нескольких точек, рекомендуется использовать функцию Свойства объекта. При выделении объекта, AutoCAD показывает координаты начальной и конечной точек, центра дуги или окружности, что особенно полезно при работе с сложной геометрией и пространственными объектами.
Как узнать координаты точки в Автокаде
Для точного определения координат точки в AutoCAD используйте команду ID точки. Активируйте ее, введя в командной строке ID, затем кликните по интересующей точке. Внизу экрана появятся ее координаты в формате X, Y, Z.
Также можно использовать инструмент Свойства. Выберите объект, после чего нажмите Ctrl + 1 для вызова палитры свойств. В разделе Геометрия отобразятся координаты базовых точек объекта, включая начальные и конечные, если это линия или дуга.
Для интерактивного определения координат курсора включите Динамические подсказки. Нажмите F12, переместите курсор к нужной точке и считайте координаты из динамического окна рядом с курсором. Убедитесь, что система координат установлена корректно и активна нужная плоскость.

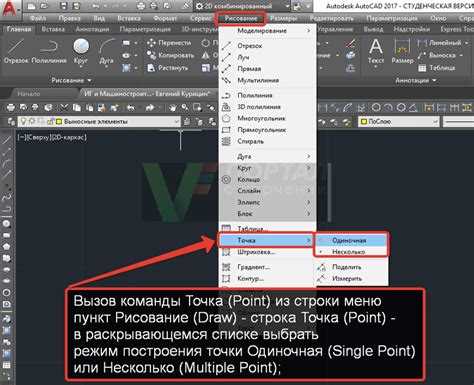

Для работы с несколькими точками одновременно используйте инструмент Метки точек. В разделе Аннотации выберите Метка точки, укажите местоположение и получите отображение координат в модели. Эти метки автоматически обновляются при изменении положения точки.
Использование команды ID для определения координат
Команда ID в AutoCAD позволяет мгновенно получить точные координаты выбранной точки. Она особенно эффективна при необходимости узнать положение объекта в мировой системе координат (WCS).
Для вызова команды в командной строке введите ID и нажмите Enter. Затем кликните по интересующей точке. AutoCAD отобразит координаты в формате X, Y и Z. Программа учитывает текущую систему координат, поэтому при использовании пользовательской системы координат (UCS) следует переключиться обратно в WCS для получения глобальных значений.
Если требуется определить координаты центра окружности или дуги, перед применением команды ID рекомендуется использовать привязку Center. Это обеспечит точное попадание в геометрический центр.
Полученные значения можно сразу скопировать из командной строки для вставки в другие приложения или расчёты. Для удобства стоит настроить отображение командной строки в плавающем окне, чтобы все данные оставались на виду.
Команда ID не оставляет следов в чертеже и подходит для быстрой проверки координат без создания дополнительных объектов или аннотаций.
Определение координат через свойства объекта
Для точного получения координат в AutoCAD удобно использовать палитру «Свойства». Этот метод позволяет определить положение любых примитивов без ввода команд вручную.
Выберите нужный объект любым способом, например, с помощью курсора или окна выбора. После выбора откройте палитру «Свойства» клавишей Ctrl + 1 или через контекстное меню, выбрав пункт «Свойства».
В палитре отобразятся все параметры объекта. Для примитивов, имеющих точку вставки или базовую точку (точка, линия, блок, текст), координаты будут указаны в разделе «Геометрия» или аналогичном. Координаты представлены в виде X, Y и при необходимости Z. Эти значения отображаются в текущей системе координат, что важно учитывать при работе в пользовательских СК.
Если выбрана линия или отрезок, отображаются координаты начальной и конечной точек. Для круга – центр. Для блока – точка вставки. Все значения можно копировать прямо из палитры для последующего использования.
Преимущество этого метода в том, что он исключает вероятность ошибочного считывания координат с экрана и подходит для точного анализа сложных чертежей, где визуальный выбор может быть затруднён.
Применение курсора и строки состояния для чтения координат
В AutoCAD координаты текущего положения курсора отображаются в строке состояния в правом нижнем углу интерфейса. Эта информация обновляется в реальном времени при перемещении указателя по рабочему пространству.
Для точного считывания координат необходимо включить отображение строки состояния. Если координаты не отображаются, проверьте активность соответствующего индикатора: щелкните правой кнопкой мыши по строке состояния и убедитесь, что опция «Координаты» отмечена галочкой.
Рекомендуется использовать ортогональный режим (F8) или привязку к сетке для упрощения позиционирования курсора при работе в плоскости. Это особенно полезно при необходимости считывания координат с высокой точностью.
Важно учитывать, что отображаемые координаты соответствуют активной системе координат (WCS или UCS). При работе в пользовательской системе координат следует контролировать соответствие и, при необходимости, переключаться на WCS для получения глобальных координат.
Получение координат с помощью инструмента измерения
В AutoCAD инструмент измерения предоставляет быстрый способ получения точных координат точки без необходимости использования дополнительных команд. Этот метод особенно полезен при работе с чертежами, где требуется быстрое определение положения объектов.
- Откройте вкладку «Аннотации» или «Главная» на ленте.
- Выберите инструмент «Измерить расстояние» (Measure Distance), который находится в группе «Измерения».
- Активируйте привязку к точкам (F3), убедитесь в активной привязке к вершинам, пересечениям и другим ключевым точкам.
- Щелкните по интересующей точке в чертеже.
- В командной строке отобразятся координаты точки в формате X, Y, а также Z, если чертёж трёхмерный.
Для сохранения координат можно использовать функцию копирования текста из командной строки. Также рекомендуется включать отображение динамических подсказок (F12), чтобы видеть координаты в процессе наведения курсора без фиксации точки.
При необходимости получения координат нескольких точек последовательно повторяйте процесс без выхода из инструмента. Это позволяет минимизировать количество операций и ускорить работу с чертежом.
Определение координат в пространстве модели и листа
В AutoCAD существуют два основных пространства, в которых можно работать с координатами: пространство модели и пространство листа. Каждое из этих пространств имеет свои особенности в определении координат.
Пространство модели представляет собой 3D-объем, где все объекты создаются в мировых координатах. Здесь используются координаты X, Y и Z, которые определяют положение точек относительно начальной точки отсчета (0,0,0). Важно, что в пространстве модели значения координат не зависят от масштаба, так как они отображают реальные размеры объектов.
Пространство листа предназначено для подготовки чертежей к печати. В нем используются двумерные координаты X и Y, и все объекты отображаются в уменьшенном или увеличенном масштабе, в зависимости от настройки вида. Здесь координаты зависят от активного представления модели, которое может быть настроено с учетом масштаба, поэтому одна и та же точка на модели может иметь разные координаты в пространстве листа.
Кроме того, для перехода между координатами пространства модели и листа можно использовать команду EXPORTTOAUTOCAD, которая позволяет экспортировать объекты в формат DWG с учетом специфики координатных систем.

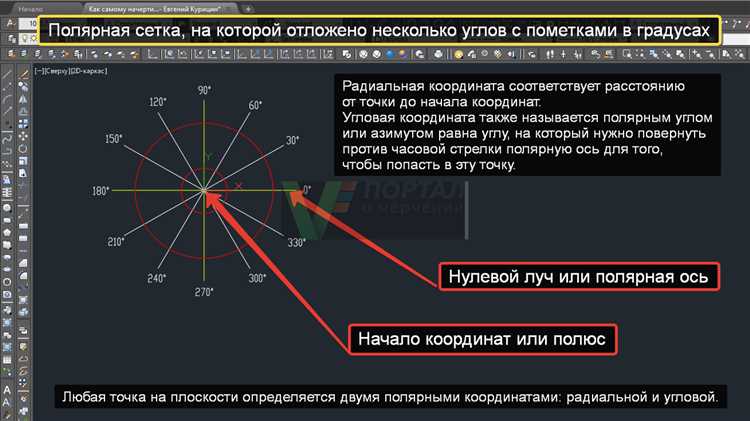

Настройка отображения координатной сетки для ориентира
Чтобы эффективно работать с координатами в AutoCAD, важно настроить отображение координатной сетки, которая будет служить ориентиром при проектировании. Правильная настройка сетки поможет избежать ошибок при построении и упростит работу с точками и объектами.
- Включение сетки: Для включения сетки перейдите в раздел «Вид» на верхней панели инструментов и активируйте опцию «Сетка». Это отобразит базовую координатную сетку в рабочем пространстве.
- Настройка шага сетки: Для изменения расстояния между линиями сетки используйте команду «GRID» в командной строке. Введите «GRID» и задайте нужное значение через параметр «Spacing» в окне настроек.
- Отображение осей: Если требуется отобразить оси координат, выберите опцию «Axis» в настройках сетки. Это обеспечит визуальное разделение по осям X и Y, что важно для точной ориентации.
- Отключение линий сетки: Чтобы скрыть сетку, снова используйте команду «GRID», но выберите параметр «Off». Это особенно полезно, когда нужно очистить пространство для более чистого отображения объектов.
- Настройка цвета и типа линий: Для изменения внешнего вида сетки можно использовать настройки типа линии и цвета. Это делается через команду «Properties» и изменение параметров отображения.
Правильная настройка сетки позволяет не только улучшить видимость, но и повысить точность работы в AutoCAD. Настроив сетку под конкретные задачи, вы получите четкое представление о местоположении всех объектов и точек в проекте.
Проверка координат с использованием командной строки
Команда LIST позволяет получить подробные сведения о выбранном объекте, включая его координаты. Чтобы использовать эту команду, нужно выбрать объект и ввести LIST в командной строке. В результате появится информация о точках, включая их координаты по осям X, Y и Z.
Команда ID более специфична и используется для получения координат конкретной точки на чертеже. Введите ID в командной строке, затем кликните по интересующему объекту. Программа отобразит координаты выбранной точки.
Если нужно проверить координаты нескольких точек, удобнее воспользоваться командой DATA. После активации команды и выбора точки, AutoCAD отобразит её координаты в командной строке, а также другие параметры, такие как длина и угол между точками.
Для получения координат с точностью до миллиметров, при настройке системы координат используйте команду UCS, которая позволяет переключаться между различными системами отсчёта, обеспечивая точные данные в зависимости от текущей ориентации чертежа.
Для более сложных объектов можно использовать команду MOVE с последующим указанием двух точек, что также позволяет определить координаты начала и конца перемещения.
Сохранение координат точки в текстовый файл через скрипт
Для автоматизации процесса сохранения координат точки в текстовый файл в AutoCAD можно использовать AutoLISP. Скрипт, написанный на этом языке, позволит без труда экспортировать данные точек в формате, удобном для дальнейшей обработки.
Основной принцип работы заключается в использовании команд AutoLISP для получения координат объектов и записи их в текстовый файл. Ниже представлен пример простого скрипта, который сохраняет координаты выбранных точек в файл на диске:
(defun c:savecoords () (setq file (open "C:\\coords.txt" "w")) ; Открываем файл для записи (setq ss (ssget '((0 . "POINT")))) ; Выбираем все точки в чертеже (if ss (progn (repeat (sslength ss) (setq pt (cdr (assoc 10 (entget (ssname ss 0))))) ; Получаем координаты точки (write-line (strcat (rtos (car pt) 2 6) "," (rtos (cadr pt) 2 6) "," (rtos (caddr pt) 2 6)) file) ; Записываем координаты в файл (setq ss (ssdel (ssname ss 0) ss)) ; Убираем точку из списка ) (princ "\nКоординаты сохранены.") ) (princ "\nТочки не найдены.") ) (close file) ; Закрываем файл )
В этом скрипте:
- Открывается файл для записи на диске C:\coords.txt.
- Выбираются все точки в чертеже с помощью фильтра (0 . «POINT»).
- Координаты каждой точки извлекаются через ассоциации и записываются в файл в формате X, Y, Z.
- Каждая точка записывается в отдельной строке.
После выполнения скрипта в указанном файле будет содержаться список координат всех точек, выбранных в чертеже. Это решение подходит для случаев, когда необходимо получить координаты точек для анализа или передачи в другие приложения.
Для изменения пути к файлу или формата записи, достаточно скорректировать соответствующие строки в коде, например, изменить расширение файла или формат чисел. Если необходимо сохранить только определённые точки, можно доработать фильтрацию в части выбора объектов.
Вопрос-ответ:
Как узнать координаты точки в AutoCAD?
Чтобы узнать координаты точки в AutoCAD, используйте команду «ID». Для этого введите команду ID в командной строке, затем укажите точку на чертеже или кликните по ней мышью. После этого в командной строке появятся координаты этой точки в виде X, Y и Z.
Как увидеть координаты объекта на чертеже в AutoCAD?
Для того чтобы увидеть координаты объекта, можно использовать команду «List». Выберите объект на чертеже и введите команду «List» в командной строке. В результате отобразятся подробные характеристики объекта, включая его координаты в пространстве.
Какие способы получения координат точки существуют в AutoCAD?
В AutoCAD существует несколько способов получения координат точки. Один из них – это использование команды «ID», которая позволяет узнать координаты, щелкнув на точке на экране. Также можно использовать команду «List» для получения информации о выбранном объекте, включая координаты. Для работы с более сложными объектами можно использовать «Properties» (Свойства), где будет указан центральный объект или точка привязки.
Как установить привязку к координатам точки в AutoCAD?

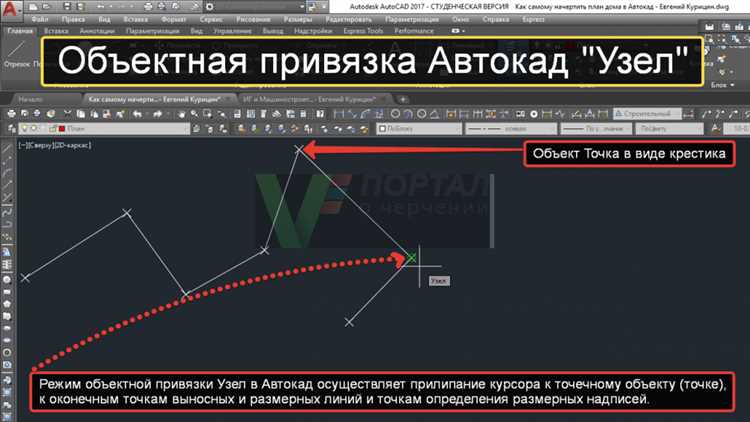

Для установки привязки к точке в AutoCAD нужно активировать привязку с помощью команды «Object Snap» или клавиши F3. В настройках привязки выберите нужные параметры (например, «Endpoint» или «Midpoint»), чтобы при рисовании точно попасть в нужную точку, основываясь на её координатах.
Можно ли узнать точные координаты точки на чертеже в AutoCAD без использования команд?
Да, координаты точки можно узнать, включив отображение координат в статусной строке внизу экрана. Для этого щелкните правой кнопкой мыши на статусной строке и активируйте опцию отображения координат. После этого, при движении курсора по чертежу, в строке будет отображаться текущая позиция в координатах X, Y и Z.
