Как выполнить квест на мастера в autocad

Получение статуса мастера в AutoCAD требует не только уверенного владения инструментарием программы, но и прохождения структурированного маршрута, который включает в себя выполнение заданий повышенной сложности. Это своего рода квест, в котором каждое задание – не просто тест, а проверка на глубину понимания логики работы системы САПР, оптимизацию процессов проектирования и соблюдение стандартов оформления.

На начальном этапе ключевым становится знание горячих клавиш и создание пользовательского интерфейса: CUI (Customize User Interface). Именно с кастомизации часто начинается настройка комфортной среды работы. Участнику квеста потребуется продемонстрировать умение быстро переключаться между пространствами модели и листа, использовать аннотативные стили и динамические блоки, а также формировать чертежи по ГОСТ с использованием Sheet Set Manager.

Следующий рубеж – использование параметризации. Нужно показать, как через Geometric Constraints и Parametric Constraints добиться полной управляемости объекта. Это не просто теоретическая демонстрация, а реальная задача – например, создать библиотеку дверей с изменяемыми параметрами, которые автоматически адаптируются к размерам проема.

Финальные испытания включают работу с внешними ссылками (Xrefs), настройку атрибутов блоков с последующим извлечением данных через Data Extraction, а также написание простых скриптов на AutoLISP для автоматизации рутинных операций. Без этого набора навыков претендовать на звание мастера бессмысленно – система сертификации проверяет именно эти умения.

Пошаговое прохождение этого квеста требует сосредоточенности, точного понимания задач и умения решать их с применением встроенных инструментов AutoCAD, а не обходных решений. В этой статье рассматривается полный путь, начиная с базовой подготовки и заканчивая сдачей квалификационного экзамена, с конкретными рекомендациями на каждом этапе.

Настройка рабочего пространства под требования квеста

Открой AutoCAD и перейди в меню «Рабочее пространство» в правом верхнем углу интерфейса. Выбери профиль «Рисование и аннотации» – он предоставляет доступ ко всем необходимым функциям для прохождения квеста.

Перейди в «Настройка интерфейса» (CUI) через командную строку, введя CUI. В дереве элементов проверь наличие вкладок «Главная», «Аннотация», «Вставка» и «Вид». Если отсутствует хотя бы одна, включи её вручную, перетащив из списка доступных элементов в панель текущего рабочего пространства.

Включи динамический ввод (команда DYNMODE) и установи значение 3 – это обеспечит отображение команд и координат прямо у курсора, что критично для точного построения в рамках заданий квеста.

Открой палитру «Свойства» (команда PROPERTIES) и закрепи её справа. Это ускорит редактирование объектов без переключения вкладок. Убедись, что панель слоёв (LA) также доступна – большинство заданий требуют строгого соблюдения цветовой и слоевой структуры.

Через меню «Параметры» (команда OPTIONS) во вкладке «Файлы» укажи путь к папке с шаблоном, выданным в начале квеста. Во вкладке «Отображение» установи черный фон для пространства модели и активируй сглаживание линий (Line smoothing).

Во вкладке «Пользовательские параметры» настрой двойной щелчок мыши: отключи все действия, кроме редактирования текста и изменения свойств блоков. Это исключит случайные команды во время интенсивной работы.

Сохрани рабочее пространство под уникальным именем, например «КвестМастер», через команду WSSAVE, чтобы быстро возвращаться к нему при сбоях или смене профиля.

Создание и сохранение шаблонов по условиям задания

Для соответствия условиям задания, шаблон в AutoCAD должен включать предварительно настроенные слои, размеры, стили текста, форматы листов и блоки. Перед созданием шаблона необходимо открыть новый чертёж (команда NEW) и выбрать наиболее нейтральный стандартный шаблон, например acad.dwt.

Создайте и настройте следующие элементы:

• Слои: задать имена, цвета, типы линий и толщины в Диспетчере слоёв (LA). Пример: слой «Оси» – цвет 10, тип линии DASHED, толщина 0.15 мм.
• Текстовые стили: через команду STYLE задать шрифт (например, Arial), высоту (2.5), выравнивание и масштабирование аннотативных объектов.
• Размерные стили: в DIMSTYLE создать стиль по ГОСТ, изменить стрелки, выноски, единицы измерения и масштаб.
• Форматы листов: перейти на вкладку «Макет», задать параметры через PAGESETUP – формат A3, горизонтальная ориентация, печать в масштаб 1:1.
• Рамка и штамп: вставить блоки (через INSERT) или создать их вручную с помощью BLOCK. Обязательно использовать атрибуты (команда ATTDEF) для штампа.

После полной настройки необходимо сохранить файл как шаблон. Выберите Файл → Сохранить как → Чертёж шаблона (DWT). Укажите имя, соответствующее заданию, например «A3_GOST_Электрика.dwt». При сохранении отключите все лишние объекты, кроме необходимых для шаблона.

Путь к пользовательским шаблонам можно задать в Параметры → Файлы → Путь к шаблонам чертежей. Это ускорит доступ при создании новых чертежей через команду NEW.

Работа с координатами и привязками в точности к этапам

Основные типы координат в AutoCAD:

• Декартовы координаты – используются для точного определения положения объекта в пространстве по осям X, Y и Z.
• Полярные координаты – определяют положение объекта относительно исходной точки с использованием угла и расстояния.
• Режим привязки – позволяет автоматически захватывать точные положения объектов, обеспечивая высокую точность при рисовании и редактировании.

Шаги для эффективной работы с координатами:

1. Настройка системы координат – перед началом работы убедитесь, что система координат настроена правильно. В большинстве случаев используется стандартная система, но в случае сложных проектов стоит настроить пользовательскую систему координат (UCS).
2. Определение точных координат объектов – при создании объектов (линий, прямоугольников, окружностей) задавайте точные координаты с помощью команд «Декартовы» или «Полярные». Например, для прямой линии указывайте начальную и конечную точку через абсолютные координаты: X, Y, Z.
3. Использование привязок – активируйте привязки через панель «Привязки» (F3). Привязки позволяют работать с точками объекта, обеспечивая точность при рисовании и редактировании. Часто используемые привязки: «Конец», «Центр», «Пересечение», «Середина», «Перпендикуляр». Использование привязок помогает избежать ошибок при установке точек.
4. Привязка к объектам и точкам – для точного размещения объектов и точек используйте команду «Привязка к объекту» (Object Snap). Это гарантирует точное размещение элементов на нужных местах, например, на концах линий, в центрах окружностей.
5. Использование временных осей и привязок – для сложных задач, где необходимо работать в нескольких плоскостях или на разных уровнях, используйте временные оси (Temporary UCS). Это позволит быстро переключаться между разными режимами и работать с объектами в нужной ориентации.

Рекомендации:

• Настройте рабочее пространство так, чтобы всегда было видно актуальные координаты в строке состояния и командной строке.
• Активируйте режим привязки F3 только при необходимости, чтобы избежать случайных сбоев при работе с неточными объектами.
• Практикуйтесь с вводом координат вручную, чтобы развить точность и скорость работы.
• Используйте относительные координаты для более гибкой работы с объектами в текущем положении, что позволит избежать множества лишних шагов при создании сложных объектов.

Моделирование объектов с учетом условий квеста

Для успешного выполнения квеста на мастера в AutoCAD, важно учитывать специфические требования, которые могут изменяться в зависимости от этапа. Начнем с основных аспектов моделирования объектов, которые необходимы для выполнения заданий.

Первым шагом является точное соблюдение размеров и пропорций. AutoCAD позволяет задавать конкретные размеры для объектов с высокой точностью, используя команду DIM для добавления размеров и контролирования пропорций. Важно следить за единицами измерений, поскольку ошибки на этом этапе могут повлиять на все последующие шаги.

На следующем этапе необходимо учитывать пространственное размещение объектов в модели. Если квест требует моделирования в определенном масштабе, важно работать с параметрами «масштаб» и «вида», а также использовать команды VIEW и ZOOM для настройки перспективы. Это обеспечит точность позиционирования объектов в 3D-пространстве.

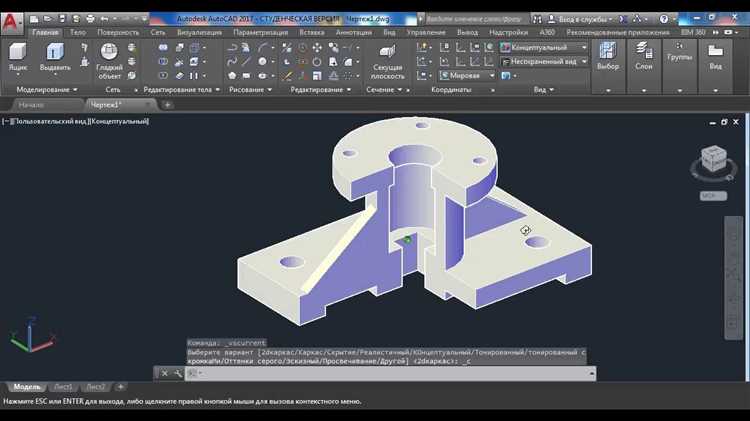

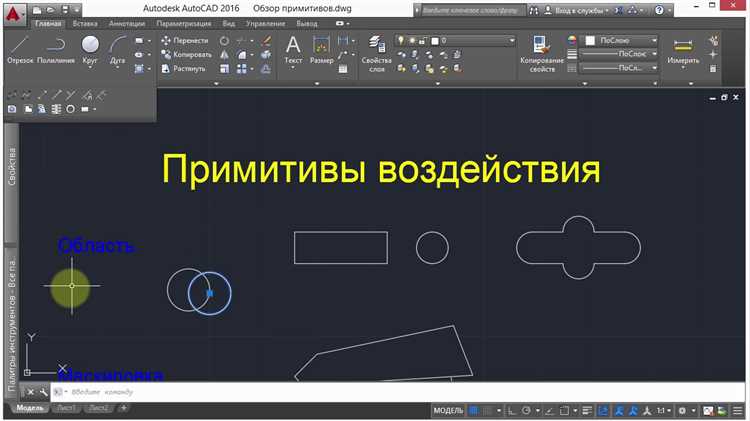

При создании сложных объектов стоит использовать базовые примитивы, такие как LINE, CIRCLE и RECTANGLE, а затем комбинировать их с командами EXTRUDE и REVOLVE для формирования более сложных объемных объектов. Важно всегда проверять совместимость элементов, чтобы они корректно сочетались друг с другом.

Если квест включает моделирование на основе существующих чертежей или планов, используйте команду INSERT для импорта внешних ссылок или изображений. Это поможет воссоздавать точные контуры и детали. Важно следить за точностью привязки и использовать SNAP для более точного расположения объектов.

Кроме того, при моделировании объектов важно учитывать их взаимодействие с окружающей средой. В AutoCAD есть возможность работать с различными слоями, что позволяет эффективно управлять видимостью и доступом к отдельным элементам. Использование слоев с учетом заданий квеста поможет организовать работу с большими проектами и улучшить визуализацию.

Не забывайте об оптимизации. В процессе моделирования объектов в AutoCAD часто возникает необходимость уменьшить сложность модели без потери важной информации. Для этого применяйте команды BLOCK и XREF для создания и использования повторяющихся элементов, что значительно ускоряет работу и улучшает производительность программы.

При моделировании объектов с учетом условий квеста важным моментом является строгое соблюдение всех технических требований. Несоответствие размеров, пропорций или пространственного расположения может привести к неудаче в прохождении. Поэтому каждый шаг следует тщательно проверять с помощью инструментов, доступных в AutoCAD, чтобы обеспечить точность и соответствие задачи.

Оформление чертежа по стандартам, заданным в квесте

Для успешного завершения квеста на мастера в AutoCAD, необходимо строго придерживаться стандартов оформления чертежей, которые заданы в задании. Каждый элемент чертежа, от линий до шрифтов, должен соответствовать указанным требованиям.

1. Параметры масштаба. Масштаб чертежа должен быть точно указан в соответствующем поле, в зависимости от типа объекта и назначения документа. Например, для общего вида объектов часто используют масштаб 1:100, а для деталей – 1:10 или 1:1. Убедитесь, что все размеры и текст соответствуют выбранному масштабу.

2. Линии и их типы. В соответствии с квестом важно соблюдать типы линий. Тонкие сплошные линии используются для границ объектов, а штрихпунктирные – для скрытых элементов. Также важно правильно использовать жирные линии для обозначения контуров, которые имеют значимость для понимания чертежа.

3. Шрифты и текстовые блоки. Используйте стандартные шрифты AutoCAD для оформления текста. Обычно в чертежах применяется шрифт ISO-3098 или Arial. Размер текста должен быть пропорционален масштабу чертежа, чтобы сохранить читаемость. Важно соблюдать отступы от линий и объектов, чтобы текст не перекрывал детали чертежа.

4. Размеры и выноски. Выносные линии должны быть четкими и однородными по толщине. Выноски должны располагаться на расстоянии не менее 5 мм от объекта. Размеры следует указывать в миллиметрах или в других единицах измерения в зависимости от спецификации квеста. Обратите внимание на правильное размещение стрелок на выносках, чтобы они не перекрывали другие элементы чертежа.

5. Оформление титульного листа. Титульный лист должен включать все необходимые реквизиты, такие как название проекта, его код, дата создания и имя автора. Все эти данные располагаются в строго определенных местах, как указано в стандартах квеста. Не забудьте о логотипах, если это предусмотрено заданием.

6. Использование слоев. Организуйте чертежи с использованием слоев для разных типов объектов (основные контуры, размеры, аннотации и т.д.). Это поможет сохранить порядок в документе и упростит редактирование. Важно, чтобы каждый слой был правильно назван и имел соответствующий цвет и тип линии.

7. Проверка на соответствие. После завершения работы обязательно проведите проверку на соответствие всем заданным стандартам. Это поможет избежать ошибок, которые могут снизить качество работы и привести к несоответствию конечного результата требованиям задания квеста.

Экспорт и проверка финального файла перед сдачей

После завершения работы над проектом в AutoCAD важно корректно экспортировать файл и тщательно проверить его перед сдачей. Это поможет избежать ошибок и упростит дальнейшее использование работы.

Для экспорта файла используйте команду EXPORT, которая позволяет сохранить проект в различных форматах, включая DWG, DXF, PDF и другие. Перед экспортом проверьте, что все слои, объекты и элементы правильно отображаются и не скрыты. Убедитесь, что не осталось лишних объектов или ненужных слоев, которые могут затруднить работу с файлом.

Обратите внимание на масштаб. Для этого в меню «Параметры» выберите «Масштаб печати» и проверьте настройки, чтобы файл экспортировался с точными пропорциями. Убедитесь, что все размеры, аннотации и текст правильно отображаются в финальной версии.

Если проект включает в себя блоки, проверьте их на наличие ошибок или нарушений в их структуре. Используйте команду ATTSYNC для синхронизации атрибутов блоков и убедитесь, что все данные в них корректны.

Проверьте наличие и корректность размеров и аннотаций, используя команду DIMREGEN для их перерасчета. Это особенно важно, если в процессе работы происходили изменения, которые могли повлиять на размеры.

После экспорта проведите финальную проверку файла с помощью команды AUDIT для выявления возможных ошибок и повреждений в базе данных DWG. Использование команды RECOVER может помочь восстановить поврежденные файлы, если они не открываются или содержат ошибки.

Если ваш проект включает в себя привязки к внешним ссылкам (Xrefs), убедитесь, что все файлы подключены корректно и находятся в доступных местах. Проверьте пути к этим файлам, чтобы избежать проблем при открытии файла на другом компьютере.

Перед сдачей окончательной версии файла, сделайте копию и сохраните ее на внешнем носителе для архивации. Это поможет избежать потери данных и упростит возвращение к предыдущей версии проекта, если возникнут дополнительные изменения или вопросы.

Вопрос-ответ:

Как подготовиться к прохождению квеста на мастера в AutoCAD?

Для успешного прохождения квеста в AutoCAD, важно иметь базовые знания программы и уверенно работать с основными инструментами. Вам понадобится опыт в создании чертежей, работе с слоями, а также в применении различных типов объектов. Рекомендуется также ознакомиться с требованиями квеста, которые можно найти в документации или на сайте, чтобы понимать, какие именно задания вам предстоит выполнить.

Какие основные этапы включает прохождение квеста на мастера в AutoCAD?

Прохождение квеста на мастера в AutoCAD включает несколько ключевых этапов. На первом этапе вам предстоит освоить базовые функции программы: рисование объектов, редактирование линий и фигур. На следующем этапе будут предложены более сложные задачи, такие как создание сложных чертежей с использованием параметрических связей и работу с блоками. Финальный этап может включать задание на оптимизацию работы с AutoCAD, например, настройку шаблонов или создание макросов для автоматизации процессов.

Насколько сложно пройти квест на мастера в AutoCAD?

Сложность квеста на мастера в AutoCAD зависит от вашего уровня подготовки. Если вы новичок, вам предстоит освоить базовые функции, что может потребовать времени. Однако если вы уже знакомы с программой, квест может быть интересным вызовом, где вам нужно будет решить более сложные задачи. Некоторые задания могут включать работы с чертежами в 3D, создание пользовательских библиотек объектов и настройку параметрических моделей, что требует внимательности и практики.

Какие ресурсы помогут мне в прохождении квеста на мастера в AutoCAD?

Для подготовки к квесту полезными будут как официальные учебники и руководство пользователя AutoCAD, так и онлайн-курсы и видеоуроки. Многие ресурсы предлагают подробные инструкции по работе с различными инструментами программы, что поможет вам на каждом этапе. Форумы и сообщества пользователей AutoCAD также могут стать хорошим источником советов и рекомендаций, особенно когда вы столкнетесь с трудными задачами или ошибками.
