Зеркало заднего вида на Cadillac SRX второго поколения – это не просто элемент комфорта, а узел, включающий в себя электропривод, обогрев, поворотник и часто – автоматическое затемнение. Его конструкция сложнее, чем может показаться, и неправильный демонтаж может привести к повреждению электросоединений или корпуса.
Перед началом разборки необходимо отключить аккумулятор, так как большинство модификаций SRX оснащены зеркалами с электрическими функциями. Далее потребуется аккуратно снять пластиковую накладку с внутренней стороны двери, под которой находятся крепления зеркала и разъёмы питания. Используйте пластиковую лопатку, чтобы не повредить элементы обивки.
Для демонтажа стекла зеркала требуется подогреть его с помощью фена (технического или бытового), особенно в холодное время года – это уменьшит риск его растрескивания. Стекло крепится на защёлках; легкое надавливание с внутреннего края позволяет освободить одну сторону и аккуратно извлечь его. За ним скрываются провода обогрева и фотодатчика – отсоединяйте их пинцетом или узкими плоскогубцами.
Если требуется доступ к моторедуктору регулировки, необходимо снять заднюю пластиковую крышку корпуса. Она фиксируется защёлками и одним винтом Torx. После снятия открывается доступ к механизму регулировки угла наклона, который нередко требует очистки или замены при сбоях в работе.
Подготовка инструмента и обеспечение безопасности перед разборкой зеркала
Перед началом работ с наружным зеркалом заднего вида Cadillac SRX второго поколения необходимо подготовить конкретный набор инструментов. Обязательны: пластиковая лопатка для демонтажа обшивки, отвертка Torx T10 или T15 (в зависимости от модификации), тонкие изогнутые щипцы для снятия фиксаторов, а также мягкая ткань для защиты лакокрасочного покрытия.
Перед демонтажем отключите клемму «минус» аккумулятора во избежание короткого замыкания в случае повреждения проводки внутри зеркала. Работа с электроразъёмами должна вестись при отсутствии питания, особенно если в зеркале есть встроенные элементы – обогрев, камера или электропривод.
Площадка вокруг зеркала должна быть чистой – пыль и грязь могут попасть в механизм, что усложнит сборку. Рекомендуется использовать перчатки с нескользящим покрытием для надёжного хвата деталей и исключения порезов о края металлических компонентов.
Для устойчивости двери в момент демонтажа следует зафиксировать её в открытом положении с помощью упора или мягкого валика, исключающего самопроизвольное закрытие. Нельзя использовать грубую силу при снятии элементов корпуса зеркала – пластиковые защёлки легко ломаются и не подлежат восстановлению.
Как снять внешнюю накладку корпуса зеркала без повреждений
Для снятия внешней накладки зеркала заднего вида на Cadillac SRX 2 требуется доступ к задней части корпуса зеркала. Начните с поворота зеркального элемента внутрь салона, чтобы открыть доступ к фиксаторам. Используйте пластиковый съемник – металлические инструменты могут повредить лак или корпус.
Аккуратно подденьте край накладки снизу, в районе нижнего шва. В этом месте расположены фиксаторы, удерживающие деталь. Слегка надавите и потяните наружу – должен быть слышен характерный щелчок. Продолжайте движение вдоль нижнего края, переходя к боковым сторонам. Важно соблюдать равномерное усилие, чтобы не деформировать пластик.
Особенности конструкции: накладка крепится на четыре защёлки: две снизу, одна сбоку и одна сверху. Верхнюю фиксирующую защёлку лучше отсоединять в последнюю очередь – она самая тугая и при неправильной последовательности может сломаться.
Совет: если накладка плохо поддаётся, прогрейте корпус зеркала феном до температуры около 40–50°C – пластик станет эластичнее, и фиксаторы будут поддаваться легче.
После снятия проверьте фиксаторы на наличие повреждений. При обратной установке совместите все направляющие пазы, затем прижмите накладку до щелчка. Не применяйте чрезмерную силу – элемент должен встать на место легко.

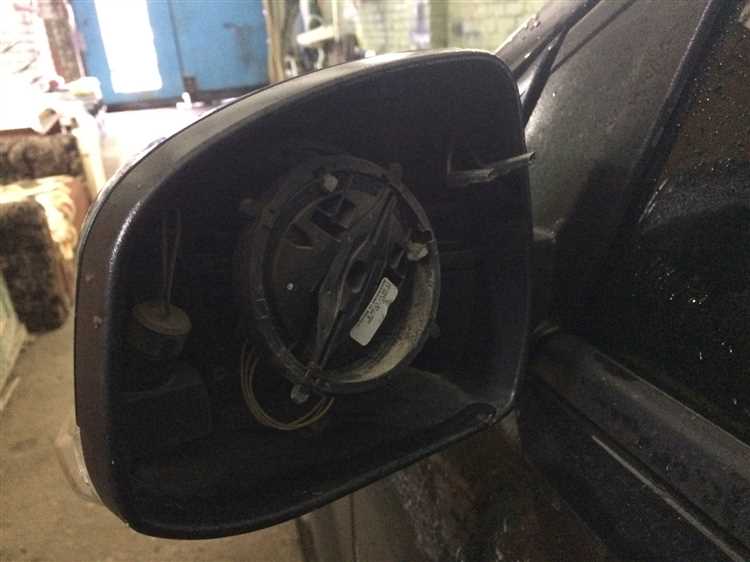

Демонтаж зеркального элемента: пошаговая инструкция
Перед началом отключите питание автомобиля, чтобы избежать короткого замыкания при работе с электроникой зеркала.
Аккуратно подденьте нижнюю часть зеркального элемента пластиковым съемником, начиная от внешнего края. Давление следует прикладывать строго в точке соприкосновения стекла с корпусом, чтобы не повредить фиксирующие клипсы.
Продолжайте медленно отсоединять зеркало, перемещаясь по периметру. В модели SRX 2 используется четырёхточечное крепление – две клипсы снизу и две сверху. После отсоединения двух нижних фиксаторов, наклоните стекло вниз и отсоедините верхние, слегка покачивая элемент.
После извлечения стекла отключите два провода обогрева. Фишки имеют разные размеры, перепутать их при установке невозможно. Не тяните за провод – держитесь за пластиковый разъём.
Если в зеркале предусмотрен электропривод затемнения, отсоедините дополнительный трёхконтактный шлейф, фиксируемый отдельным разъёмом с защёлкой. Для снятия нажмите на фиксатор и аккуратно вытяните разъём.
Осмотрите снятый элемент на наличие трещин, повреждений контактов и загрязнений. Перед установкой нового стекла убедитесь в совместимости по артикулу и форме креплений.
Разъединение электрических разъёмов подогрева и электроприводов
Перед отключением разъёмов необходимо обесточить систему – снимите клемму с аккумулятора, чтобы исключить короткое замыкание. Разъёмы расположены за корпусом зеркала и подключаются к жгуту проводки, проходящему через основание крепления зеркала к двери.
Сначала отсоедините разъём обогрева зеркального элемента. Он состоит из двух плоских клемм, зафиксированных на контактах внутри корпуса. Аккуратно потяните за провода у основания, не допуская перегиба или перекоса – пластиковые фиксаторы легко ломаются.
Разъём электроприводов представляет собой многоконтактный разъём с защёлкой. Для отсоединения нажмите на фиксатор, расположенный сбоку, и потяните разъём строго по направлению выхода. При необходимости используйте пластиковую монтажную лопатку, но не прилагайте чрезмерное усилие.
После отсоединения все контакты следует осмотреть. При наличии следов коррозии или потемнения зачистите их ватной палочкой с изопропиловым спиртом. Повреждённые разъёмы необходимо заменить, так как нестабильный контакт нарушает работу подогрева и регулировок.
При повторной сборке убедитесь в плотной посадке всех соединений. Люфт и слабое соединение недопустимы – это потенциальный источник перегрева цепи и выхода из строя электроприводов.
Особенности разборки поворотника и повторителя в корпусе зеркала
Для доступа к поворотнику и световому повторителю в зеркале Cadillac SRX 2 необходимо аккуратно снять внешнюю декоративную крышку корпуса. Она фиксируется на защёлках без использования саморезов, поэтому демонтаж производится пластиковым съемником, начиная с нижней части, чтобы избежать повреждений лакокрасочного покрытия.
После снятия крышки открывается доступ к модулю поворотника. Он удерживается двумя саморезами Torx T10. Один из них расположен ближе к внутренней части корпуса, второй – снаружи. Откручивание производится с минимальным нажимом, чтобы не сорвать резьбу в пластиковых направляющих.
Проводка к повторителю зафиксирована пластиковыми хомутами и удерживающей клипсой, вставленной в паз. Перед демонтажем разъема необходимо аккуратно освободить фиксатор, иначе возможно повреждение контактов.
Сам повторитель представляет собой отдельный модуль на светодиодной плате. Он извлекается путем аккуратного отжатия защёлок, расположенных по бокам. При сильном усилии пластик может треснуть, особенно при низкой температуре.
При установке нового модуля важно правильно ориентировать посадочные направляющие. Ошибочная установка приведёт к неравномерному прилеганию и ускоренному износу уплотнителя. Перед сборкой рекомендуется проверить герметичность корпуса и при необходимости нанести силиконовый герметик по периметру повторителя.
Проверка и замена повреждённых элементов после разборки
После снятия зеркала заднего вида Cadillac SRX 2 необходимо внимательно осмотреть все компоненты на наличие трещин, изломов и следов перегрева. В первую очередь проверяются следующие элементы:
- Корпус зеркала – на наличие сколов, деформаций в местах крепления и повреждений резьбы под винты.
- Электропривод регулировки – при наличии люфта или отказа в работе необходимо заменить весь приводной модуль. Разборка редуктора нецелесообразна.
- Обогрев – проверить сопротивление нагревательного элемента мультиметром. Показатель менее 5 Ом или обрыв цепи требует замены стекла зеркала.
- Поворотный механизм – если при вращении ощущается заедание или неравномерный ход, вал может быть деформирован. Устранение дефекта возможно только заменой механизма.
- Контактная группа – окисленные или подгоревшие контакты вырезаются, устанавливаются новые клеммы с обжимом и термоусадкой.
Особое внимание уделяется герметичности корпуса. Любое нарушение прокладки или появление щелей ведёт к запотеванию и выходу из строя электроники. Уплотнители заменяются новыми, заводского типа. Применение герметика допускается только по периметру корпуса, без попадания на рабочие поверхности и платы.
После замены всех дефектных компонентов сборка выполняется в обратном порядке. Перед установкой на автомобиль проверяется работоспособность в тестовом режиме: движение по всем осям, нагрев, включение поворотника и складывание (если предусмотрено).
