Конструкция рулевого управления УАЗ Профи использует два основных типа наконечников рулевых тяг: наружные и внутренние. Оба элемента играют критически важную роль в передаче усилия от рулевого механизма к управляемым колесам. Наружные наконечники устанавливаются на концах поперечной тяги и обеспечивают подвижное соединение с поворотными кулаками. Внутренние соединяются с сошкой рулевого редуктора и поперечной тягой.
Среди наиболее часто устанавливаемых наружных наконечников – детали с каталожными номерами 3163-3414056 (левый) и 3163-3414057 (правый). Они оснащены шаровыми шарнирами, защищёнными пыльниками из термостойкой резины. При выборе запчастей необходимо учитывать посадочные размеры, угол поворота шарнира и резьбу крепления: шаг М16×1.5 у УАЗ Профи стандартный. Несоответствие этих параметров приводит к чрезмерному износу элементов рулевого управления и нарушению геометрии схождения колёс.
Некоторые модификации УАЗ Профи (особенно на шасси с увеличенной грузоподъёмностью) могут быть оснащены усиленными наконечниками с уплотнёнными корпусами и увеличенным диаметром пальца. При замене таких узлов рекомендуется использовать исключительно оригинальные или сертифицированные аналоги – их характеристики соответствуют заводским допускам по прочности и ресурсу.
Регулярная проверка состояния наконечников рулевых тяг обязательна каждые 10–15 тысяч километров пробега. Признаки износа – люфт, стуки при вращении руля, ухудшение управления автомобилем. Замену рекомендуется производить попарно с последующей регулировкой углов установки колёс.
Заводские наконечники рулевых тяг УАЗ Профи: конструкция и маркировка

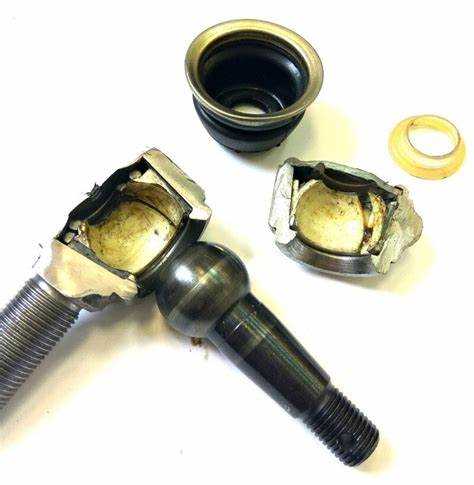

На заводе УАЗ Профи комплектуется рулевыми наконечниками шарового типа с резьбовым соединением. Конструкция включает корпус из ковкого чугуна, опорный шар из закалённой стали, пластиковый или фторопластовый вкладыш и защитный пыльник из маслостойкой резины. Наружная резьба – правая или левая в зависимости от стороны установки. Диаметр резьбы – 18 мм, шаг – 1.5 мм.
Заводской артикул правого наконечника – 3163-3414056-10, левого – 3163-3414057-10. Эти номера наносятся методом холодной чеканки на корпус детали. Также указывается дата выпуска и код партии, что позволяет отследить происхождение и идентифицировать деталь при замене.
На оригинальных наконечниках используется заводская смазка типа Литол-24. Шаровая часть неразборная, ремонт не предусмотрен, что делает своевременную замену критически важной при люфте или повреждении пыльника. Подделки часто имеют неточную геометрию резьбы и отсутствие маркировки, что осложняет установку и снижает ресурс.
Для замены следует использовать только компоненты с заводской маркировкой и контролем качества, так как несоответствие посадочных размеров приводит к разбалансировке рулевого привода и преждевременному износу шарниров.
Различия между прямыми и изогнутыми наконечниками рулевых тяг
Прямые наконечники устанавливаются на большинство базовых модификаций УАЗ Профи, в том числе с задним приводом. Они обладают меньшим вылетом по горизонтали и подходят для стандартной геометрии подвески без изменений. Конструкция обеспечивает прямую передачу усилия от рулевого механизма, минимизируя боковые нагрузки на шарнирный узел.
Изогнутые наконечники применяются на полноприводных версиях, а также при установке нестандартных рычагов, лифте подвески или при переходе на шины увеличенного диаметра. Изгиб позволяет скорректировать траекторию рулевой тяги, обеспечивая сохранение правильного угла работы шарнира, снижая риск выворачивания и преждевременного износа.
Выбор между прямым и изогнутым наконечником зависит от конфигурации подвески и типа моста. При установке переднего моста типа «Спайсер» часто требуется именно изогнутый вариант. Несоблюдение соответствия может привести к подклиниванию рулевого механизма на полном вывороте или к неравномерному износу шин.
При замене важно учитывать маркировку деталей: для прямых наконечников характерны каталожные номера типа 3163-3414056, а для изогнутых – 3163-3414056-10. Несовместимость может нарушить углы схождения, особенно при монтаже с усиленными тягами или нестандартными шкворнями.
Рекомендуется производить развал-схождение после установки любого типа наконечника, особенно при переходе с одного типа на другой. Это исключит нежелательные отклонения в управлении и продлит срок службы компонентов рулевого управления.
Наконечники рулевых тяг для УАЗ Профи с усиленной подвеской
Для УАЗ Профи с усиленной подвеской применяются наконечники рулевых тяг с увеличенной прочностью корпуса, усиленной шаровой опорой и защитой от агрессивных условий эксплуатации. Эти компоненты рассчитаны на повышенные нагрузки, возникающие при установке усиленных рессор, амортизаторов и при эксплуатации на бездорожье с полной массой.
Усиленные наконечники изготавливаются из легированных сталей с закалкой шаровой части до твердости не ниже 45 HRC. Конусный палец имеет увеличенный диаметр в сравнении со стандартным – от 18 до 20 мм, что исключает проворачивание в проушине поворотного кулака. Увеличенный корпус способствует более эффективному распределению нагрузки и снижает риск деформации при ударных воздействиях.
На автомобилях с усиленной подвеской рекомендовано применять наконечники с интегрированным пыльником из маслобензостойкой резины и термостойкой смазкой, сохраняющей эластичность при температуре от -45°C до +120°C. Также важен шаг резьбы – предпочтительна мелкая резьба М20×1,5, которая обеспечивает надежную фиксацию регулировочной муфты при вибрационных нагрузках.
Ниже приведены рекомендуемые модели наконечников для УАЗ Профи с усиленной подвеской:
| Модель | Диаметр пальца | Резьба | Особенности |
|---|---|---|---|
| TRIALLI RTL 0924 | 19 мм | M20×1,5 | Усиленный корпус, двухслойный пыльник, термостойкая смазка |
| Fenox SP31065 | 20 мм | M20×1,5 | Закалённый палец, антикоррозийное покрытие, подходит для экспедиционной подготовки |
| БелМаг BM.0015 | 18 мм | M18×1,5 | Для автомобилей с доработанной геометрией подвески |
Установка усиленных наконечников требует обязательной проверки углов установки передних колёс. Рекомендуется производить замену попарно, с последующей регулировкой схождения. При регулярной эксплуатации по пересечённой местности – проводить контроль люфтов не реже одного раза в 10 000 км.
Совместимость наконечников рулевых тяг с моделями УАЗ Профи разных годов
Для моделей УАЗ Профи, выпускаемых с 2017 года, применяются рулевые наконечники с резьбой М18×1.5 и конусом пальца 12,6 мм. Эти наконечники устанавливаются как на левую, так и на правую тягу, различаясь только направлением резьбы. Важно учитывать, что с конца 2019 года на части автомобилей начали применять наконечники с усиленным корпусом и более плотным пыльником, адаптированным к условиям повышенной запыленности.
На автомобилях 2020–2022 годов иногда встречаются рулевые тяги с наконечниками, идентичными по размеру, но с отличиями в посадочной форме шарового пальца – это результат перехода на новые поставки комплектующих. В таких случаях важно сверять каталожные номера: штатный номер заводского наконечника – 3163-3414056-10 (левый) и 3163-3414057-10 (правый).
Для моделей после 2023 года УАЗ внедрил модифицированные наконечники с улучшенным шарниром, которые не взаимозаменяемы с предыдущими без замены всей тяги. Эти наконечники имеют увеличенный угол поворота и изменённую геометрию корпуса, что повышает устойчивость в поворотах, но требует соответствия всей рулевой трапеции. При замене обязательно проверять маркировку и совместимость не только по резьбе, но и по конусности пальца – несоответствие приводит к люфту и ускоренному износу.
Рекомендуется при подборе учитывать VIN автомобиля и уточнять дату выпуска по шильду, поскольку переходные версии могут комплектоваться деталями как старого, так и нового образца. Установка несовместимых наконечников приводит к нарушению развала-схождения и ухудшению управляемости.
Как определить износ наконечника рулевой тяги на УАЗ Профи
Раннее выявление износа наконечника рулевой тяги критично для безопасности и сохранности управляемости. Ниже перечислены конкретные признаки и методы диагностики для УАЗ Профи:
- Люфт рулевого колеса более 15–20 мм при работающем двигателе указывает на ослабление сочленений, в том числе из-за износа наконечников.
- Появление стуков при проезде неровностей или поворотах, особенно с левой или правой стороны – частый симптом разбитых шарниров наконечника.
- Неравномерный износ передних шин – следствие нарушенной геометрии из-за деформации или люфта наконечников.
- Рывки или вибрации на руле при движении по прямой, особенно на скорости 60–80 км/ч, могут указывать на изношенные пальцы наконечников.
Для проверки состояния наконечника вручную:
- Поддомкрать переднюю часть автомобиля, вывесив колесо.
- Покачайте колесо руками в горизонтальной плоскости. При наличии ощутимого люфта – проверьте крепления и сам наконечник.
- Попросите помощника поворачивать руль, а сами наблюдайте за движением наконечника: запаздывание отклика или колебания пальца – признак износа шарового соединения.
- Оцените состояние пыльника. Повреждение или потеки смазки свидетельствуют о возможном попадании грязи и начале разрушения шарнира.
При малейших сомнениях замените деталь – люфт в рулевом управлении может привести к потере контроля на скорости.

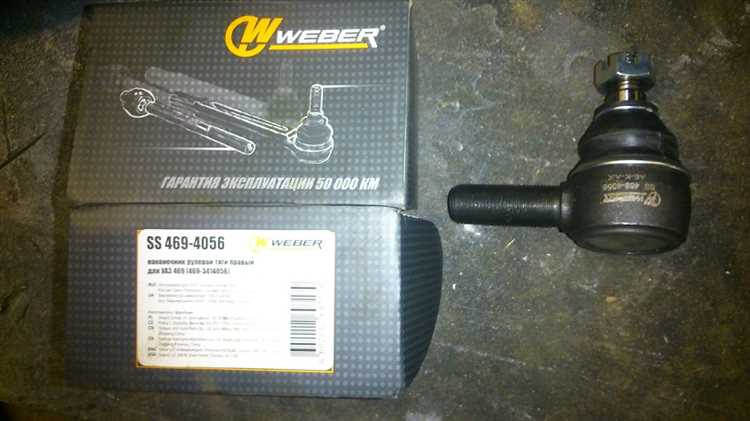

Выбор аналогов наконечников рулевых тяг для УАЗ Профи от сторонних производителей
При выборе аналогов наконечников рулевых тяг для УАЗ Профи важно учитывать несколько ключевых аспектов: качество, долговечность и совместимость с заводскими характеристиками. Сторонние производители предлагают широкий выбор деталей, которые могут быть как более доступными по цене, так и улучшенными по техническим характеристикам.
Одним из наиболее известных производителей является компания «Трек», предлагающая наконечники с улучшенной резьбовой частью, что снижает вероятность повреждений при установке и эксплуатации. Эти изделия отличаются высокой износостойкостью и долговечностью, что делает их отличной альтернативой оригинальным запчастям. Однако важно обращать внимание на необходимость точной подгонки для УАЗ Профи, так как геометрия наконечников может немного отличаться от стандартов производителя.
Еще одной востребованной маркой является «Rider», чьи наконечники изготавливаются с учетом специфики эксплуатации в условиях повышенных нагрузок. Продукция этой компании имеет усиленные шаровые соединения, которые обеспечивают более стабильную работу подвески в сложных дорожных условиях, что особенно важно для владельцев УАЗ Профи, использующих автомобиль в условиях бездорожья.
Для тех, кто ищет оптимальное сочетание цены и качества, стоит обратить внимание на продукцию «ЕвроАвто». Эти наконечники имеют хорошие характеристики по износостойкости и коррозионной устойчивости, что позволяет значительно снизить количество замен в процессе эксплуатации. Учитывая доступность и уровень цен, «ЕвроАвто» является разумным выбором для владельцев автомобилей, которым не нужно делать регулярную замену деталей.
Наконечники от компании «Trelleborg» выделяются более строгими стандартами производства и высокой точностью изготовления. Применение качественных материалов и передовых технологий в процессе производства позволяет добиться улучшенной устойчивости к внешним воздействиям, таким как агрессивные реагенты и механические повреждения.
Выбирая аналоги наконечников рулевых тяг, следует обращать внимание не только на цену, но и на наличие гарантии, а также на отзывы владельцев УАЗ Профи, которые уже воспользовались продукцией определенных производителей. При правильном выборе стороннего аналога можно получить более выгодное и долговечное решение по сравнению с оригинальными запчастями.
Вопрос-ответ:
Какие существуют типы наконечников рулевых тяг для УАЗ Профи?
Для УАЗ Профи используются несколько типов наконечников рулевых тяг, которые различаются по конструкции и материалам. Основные типы включают стандартные наконечники с внутренней и наружной резьбой, а также наконечники с регулируемыми элементами для точной настройки углов установки. Важно выбрать правильный тип в зависимости от условий эксплуатации автомобиля.
Как выбрать правильный наконечник рулевой тяги для УАЗ Профи?
При выборе наконечника рулевой тяги для УАЗ Профи следует учитывать несколько факторов. Во-первых, это тип резьбы, так как она может быть внутренней или наружной. Во-вторых, нужно обратить внимание на материал наконечника, который должен быть прочным и устойчивым к износу. Также важно учитывать производственные характеристики и рекомендации производителя автомобиля, чтобы избежать несовместимости с другими компонентами рулевой системы.
Как часто нужно менять наконечники рулевых тяг на УАЗ Профи?
Срок службы наконечников рулевых тяг зависит от условий эксплуатации автомобиля, качества дорожных покрытий и манеры вождения. Обычно наконечники нужно проверять и, при необходимости, заменять каждые 40-50 тысяч километров пробега. Также важно регулярно осматривать их на предмет износа, люфта или повреждений, чтобы избежать проблем с управляемостью автомобиля.
Можно ли заменить наконечники рулевых тяг УАЗ Профи самостоятельно?
Заменить наконечники рулевых тяг на УАЗ Профи можно своими силами, если у вас есть необходимый инструмент и опыт работы с автомобилем. Для этого потребуется домкрат, ключи, съемник для шаровых опор и другие инструменты. Процесс включает снятие старых наконечников и установку новых с регулировкой углов установки. Важно соблюдать точность при регулировке, чтобы избежать проблем с управляемостью.
Какие последствия могут быть, если вовремя не заменить наконечники рулевых тяг на УАЗ Профи?
Если не заменить изношенные наконечники рулевых тяг на УАЗ Профи, это может привести к ухудшению управления автомобилем, появлению стуков в подвеске и увеличению износа других элементов рулевой системы. В худшем случае, неисправности в рулевой системе могут привести к утрате контроля над автомобилем, что представляет угрозу для безопасности. Регулярная проверка и своевременная замена наконечников поможет избежать таких рисков.
Какие типы наконечников рулевых тяг применяются на УАЗ Профи?
На УАЗ Профи используются несколько типов наконечников рулевых тяг. Основными являются шаровые наконечники и резьбовые наконечники. Шаровые наконечники обеспечивают более плавное движение и лучше подходят для сложных условий эксплуатации, таких как пересеченная местность. Резьбовые наконечники имеют простую конструкцию и могут быть использованы при менее жестких нагрузках. Важно выбирать тип наконечника в зависимости от предполагаемой эксплуатации автомобиля и состояния дорог.
