Раздаточная коробка УАЗ Патриот комплектуется несколькими сальниками, обеспечивающими герметичность в местах выхода валов. Основные из них: сальник переднего карданного вала, заднего карданного вала и рычага переключения режимов. При износе или повреждении этих элементов наблюдаются течи трансмиссионного масла, что может привести к понижению уровня смазки и перегреву узла.
Чаще всего выходит из строя сальник заднего вала – он испытывает максимальные нагрузки при езде на высокой скорости и буксировке. Типичный артикул оригинального сальника – 3151-1802120, внутренний диаметр 45 мм, внешний – 72 мм, ширина – 10 мм. При выборе замены желательно использовать аналоги от Corteco или Elring, поскольку они имеют более прочную рабочую кромку и выдерживают длительное воздействие масла и пыли.

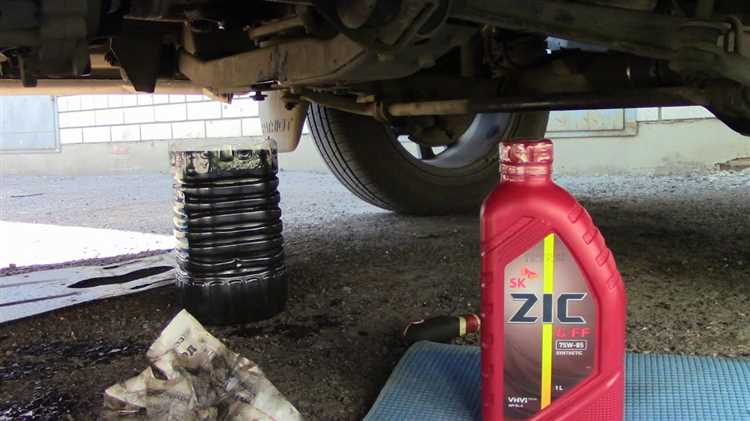

Для замены требуется слить масло из раздатки, демонтировать соответствующий вал, извлечь старый сальник с помощью монтажки или съемника и аккуратно установить новый, предварительно смазав его рабочую кромку трансмиссионным маслом. При установке важно не повредить уплотнительные кромки и не допустить перекоса.
Если течь сохраняется после замены, необходимо проверить состояние вала на износ в месте контакта с сальником. При наличии борозд или ржавчины рекомендуется установка ремонтной втулки или полная замена вала.
Как определить износ сальников раздатки по внешним признакам
Основной внешний признак износа сальников раздаточной коробки УАЗ Патриот – масляные подтеки в районе выходных валов. При визуальном осмотре обращайте внимание на следы масла на корпусе раздатки, крестовинах карданных валов и защите трансмиссии. Даже незначительное увлажнение может указывать на начавшуюся утечку.
Появление масляных пятен под автомобилем после длительной стоянки также сигнализирует о возможной негерметичности. Обычно они концентрируются под передним или задним выходом раздатки, в зависимости от конкретного сальника, потерявшего герметичность.
Еще один важный симптом – загрязнение пылью и грязью вокруг мест установки сальников. Масло, вытекающее даже в малом количестве, быстро притягивает пыль, образуя густой налет. Его наличие – признак постоянной утечки, которую нельзя игнорировать.
На ходу можно заметить повышенный шум или вибрации, особенно при изменении нагрузки на трансмиссию. Изношенные сальники могут способствовать снижению уровня масла в раздаточной коробке, что приводит к перегреву и механическим повреждениям.
Регулярная проверка уровня масла в раздатке поможет подтвердить подозрения. При отсутствии видимых следов утечки, но постоянном падении уровня масла, следует осмотреть сальники на предмет скрытых течей, особенно при загрязнении сопряженных элементов.
Артикулы и размеры сальников раздаточной коробки УАЗ Патриот
Раздаточная коробка УАЗ Патриот оснащена тремя основными сальниками, каждый из которых выполняет критическую функцию герметизации. Для точной замены необходимо учитывать не только артикулы, но и фактические размеры уплотнительных элементов.
Сальник переднего выходного вала – артикул 315148-1802150. Размеры: внутренний диаметр – 35 мм, наружный – 62 мм, толщина – 10 мм. Этот сальник отвечает за герметичность вала, соединённого с передним карданом, и подвержен износу при агрессивной эксплуатации.
Сальник заднего выходного вала – артикул 315148-1802150-10. Размеры идентичны переднему: 35×62×10 мм. Однако имеет усиленное пыльниковое кольцо. При замене желательно использовать именно этот вариант, особенно в условиях бездорожья.
Сальник рычага управления раздаткой – артикул 3151-1802140. Размеры: 20×40×10 мм. Часто упускается при обслуживании, но при износе может стать источником утечки масла через рычаг выбора передач.
Для увеличения срока службы рекомендуется использовать сальники с двойной кромкой и пружиной из нержавеющей стали. Замена сальников производится только после тщательной очистки посадочных мест и проверки валов на износ или овальность.
Порядок демонтажа старых сальников без повреждения посадочных мест
Перед началом демонтажа необходимо тщательно очистить область вокруг сальника от загрязнений, чтобы исключить попадание абразива внутрь раздаточной коробки. Использовать мягкую щётку и обезжириватель на основе изопропилового спирта.
Оптимальный инструмент для снятия – специальный съемник с узким зацепом. Он позволяет зафиксироваться на внутренней кромке сальника без риска деформировать стенки посадочного гнезда. Категорически не рекомендуется использовать отвёртки и самодельные крючки: они легко повреждают алюминиевые поверхности.
Съёмник вводится аккуратно под уплотнительную кромку, усилие прикладывается строго по оси, без перекосов. Если сальник прикипел, его следует прогреть феном до 50–60°C – это размягчит резину и облегчит извлечение.
После извлечения проверить посадочное место на наличие задиров и коррозии. Очистить мелкие остатки герметика пластиковым скребком. Металлические инструменты исключены.
Перед установкой нового сальника необходимо нанести тонкий слой трансмиссионного масла на посадочное место и внешнюю обойму сальника. Это снизит трение при запрессовке и исключит повреждение посадочных поверхностей.
Установка новых сальников: посадка, смазка и контроль глубины
Перед установкой сальника в корпус раздаточной коробки УАЗ Патриот, необходимо тщательно очистить посадочное гнездо от грязи, коррозии и остатков герметика. Используется очиститель тормозов или бензин «Галоша». Нарушение чистоты поверхности приводит к перекосу и нарушению герметичности.
Посадка сальника осуществляется исключительно с применением оправки, диаметром, равным наружному кольцу сальника. Категорически запрещено использовать молоток напрямую – это деформирует кромку и нарушает посадочную геометрию. Допустимое отклонение от перпендикуляра – не более 0,2 мм на всю окружность.
Перед монтажом внутренняя рабочая кромка сальника смазывается трансмиссионным маслом (GL-4 или GL-5, в зависимости от типа масла в раздатке). Наружная часть сальника (контакт с корпусом) обрабатывается тонким слоем герметика Loctite 574 или аналогичным анаэробным. Избыток герметика удаляется сразу после посадки, чтобы избежать его попадания внутрь агрегата.
Контроль глубины установки производится штангенциркулем от кромки корпуса до торца сальника. Для переднего выходного вала стандартная глубина – 5,5 ±0,5 мм от края, для заднего – 6 ±0,5 мм. Несоблюдение глубины приводит к преждевременному износу сальника из-за смещения зоны контакта кромки с валом.
После посадки рекомендуется вручную прокрутить вал: вращение должно быть равномерным, без закусываний и шумов. При малейших признаках перекоса – демонтаж и повторная установка с новым сальником.
Выбор материала сальников: резина, фторкаучук или силикон
При замене сальников раздаточной коробки УАЗ Патриот важно учитывать не только размеры и конструкцию, но и материал исполнения. Каждый тип эластомера имеет чёткие эксплуатационные границы, выход за которые приводит к утечкам и разрушению узла.
- Резина (NBR) – бюджетный вариант. Рабочий диапазон температур от -40 до +100 °C. Устойчивость к маслам средняя, бензин растворяет структуру за несколько дней. Подходит исключительно для умеренного климата и штатных условий эксплуатации. При регулярном бездорожье или прицепной нагрузке износ ускоряется вдвое.
- Фторкаучук (FKM, Viton) – оптимальный выбор для условий с перепадами температур и контактом с трансмиссионными маслами. Рабочий диапазон: от -30 до +200 °C. Стойкость к окислению, агрессивной химии и трению значительно выше. Единственный недостаток – цена, в 2–3 раза выше NBR. Рекомендуется для автомобилей, эксплуатируемых круглый год, включая юг и север страны.
- Силикон (MVQ) – материал с отличной морозостойкостью (до -60 °C) и термостойкостью (до +180 °C), но слабой маслостойкостью. Не выдерживает долгого контакта с трансмиссионными жидкостями – быстро набухает, теряет форму. Допустим только для временных решений или экспериментальных конфигураций.
Для УАЗ Патриот, эксплуатируемого в городском режиме, допустимы NBR-сальники, но для надёжной герметичности в условиях бездорожья и перепадов температур предпочтителен фторкаучук. Силикон использовать нецелесообразно – ресурс слишком низкий для узла с постоянным контактом с маслом.
Причины повторной течи после замены сальников и способы устранения
Ошибки при установке часто связаны с неправильным применением инструмента. Например, использование молотка для установки сальников может привести к их повреждению или деформации. Для правильной установки рекомендуется использовать специальный пресс или оправку для предотвращения перекосов.
Другой причиной является неисправность самих деталей раздаточной коробки, таких как изношенные вал или поврежденная обойма сальника. Если поверхность вала имеет царапины или коррозию, то новые сальники не смогут обеспечить должную герметичность, что также приведет к утечке масла. В этом случае необходима замена поврежденных деталей или их восстановление (например, шлифовка вала).
Кроме того, избыточное давление в системе может способствовать вытеканию масла через сальники. Это может быть вызвано неисправностью вентиляции картера раздаточной коробки или забитыми каналами. В таких случаях важно провести диагностику системы вентиляции и устранить возможные засоры.
Еще одной возможной причиной течи является использование некачественных или неподобающих сальников. Для УАЗ Патриот рекомендуется использовать оригинальные или сертифицированные аналоги, так как дешевые запчасти не всегда обеспечивают необходимое качество и долговечность.
Для предотвращения повторных течей необходимо тщательно проверять детали раздаточной коробки перед установкой сальников, а также правильно их устанавливать, используя специальные инструменты. Также стоит регулярно контролировать состояние системы вентиляции и следить за качеством используемых запчастей.
Вопрос-ответ:
Что такое сальники раздаточной коробки на УАЗ Патриот и зачем они нужны?
Сальники раздаточной коробки на УАЗ Патриот — это уплотнительные элементы, которые предотвращают утечку масла из раздаточной коробки. Они обеспечивают герметичность соединений, где проходят валы, и защищают от попадания грязи и воды внутрь коробки. Эти сальники помогают поддерживать нужный уровень масла и сохраняют нормальное функционирование трансмиссии.
Как часто нужно менять сальники раздаточной коробки на УАЗ Патриот?
Сальники раздаточной коробки на УАЗ Патриот необходимо менять, если заметны признаки их износа, такие как утечка масла или шумы в трансмиссии. В идеале проверку этих элементов стоит проводить при каждом обслуживании автомобиля, но замена может потребоваться в зависимости от условий эксплуатации, обычно каждые 100 000 км пробега или при возникновении проблем с герметичностью.
Какие признаки указывают на неисправность сальников раздаточной коробки на УАЗ Патриот?
Признаки неисправности сальников раздаточной коробки могут включать утечку масла из-под коробки, наличие масляных пятен на кузове или на подвеске, а также посторонние звуки или вибрации, которые могут свидетельствовать о повреждении уплотнителей. Если раздаточная коробка начинает работать с перебоями или ощущается недостаток мощности, это также может быть связано с проблемами с сальниками.
Как самостоятельно заменить сальники раздаточной коробки на УАЗ Патриот?
Замена сальников раздаточной коробки на УАЗ Патриот требует некоторого опыта и специализированных инструментов. Для начала необходимо демонтировать раздаточную коробку, чтобы получить доступ к сальникам. Далее, с помощью съемников, извлекаются старые сальники, после чего устанавливаются новые сальники с использованием смазки для уплотнителей. Важно внимательно следить за правильной установкой, чтобы избежать повреждения новых сальников и обеспечить герметичность.
Что делать, если сальники раздаточной коробки УАЗ Патриот начали течь?
Если сальники раздаточной коробки начали течь, первым делом нужно проверить уровень масла в коробке. Если уровень ниже нормы, его необходимо долить, но этого недостаточно. Для устранения течи потребуется замена сальников. Лучше всего провести диагностику у профессионала, чтобы точно определить проблему и избежать дальнейших повреждений трансмиссии.
Как узнать, что сальники раздаточной коробки на УАЗ Патриот начали изнашиваться?
Основными признаками износа сальников раздаточной коробки являются утечка масла из-под раздатки, а также наличие шума или вибраций, возникающих при движении. Также стоит обратить внимание на появление масла на внешней части коробки или на шлангах. Если сальник сильно изношен, это может привести к попаданию грязи в механизмы, что ускоряет их повреждение. Проверить состояние сальников можно при осмотре под машиной, а также при разборке коробки.
Можно ли заменить сальники раздаточной коробки УАЗ Патриот самостоятельно, или нужно обращаться в сервис?
Замена сальников раздаточной коробки требует определенных навыков и инструментов. Если у вас есть опыт работы с автомобилями, можно выполнить эту процедуру самостоятельно. Для этого нужно будет снять раздаточную коробку, демонтировать старые сальники и установить новые. Важно соблюдать правильную последовательность действий и использовать качественные детали. Если опыта недостаточно, лучше обратиться в сервис, чтобы избежать повреждения других компонентов.
