Векторный редактор CorelDRAW предоставляет несколько способов точного определения центра окружности, что особенно важно при создании симметричных объектов, выравнивании элементов и работе с направляющими. Знание этих инструментов позволяет повысить точность построений и ускорить процесс макетирования.
Наиболее прямой метод – это использование команды «Показать центр», доступной в свойствах объекта. После выбора окружности необходимо открыть панель свойств (Property Bar) и активировать соответствующую опцию. Центр отобразится в виде узла, к которому можно привязывать другие элементы.
Если центр не отображается автоматически, включите привязку к центру через меню «Просмотр» → «Настройки привязки» (Snap To). Активируйте пункт «Центры объектов» – это позволит курсору автоматически фиксироваться на центре окружности при наведении, даже без его визуального отображения.
Альтернативный способ – использование инструмента «Интеллектуальное рисование» или создание направляющих вручную. Для этого можно нарисовать две пересекающиеся линии, проходящие через крайние точки окружности (горизонтальную и вертикальную), и определить центр на пересечении. Этот метод удобен при работе со сложными композициями без включения лишних визуальных элементов.
Точная работа с центром окружности в CorelDRAW невозможна без настройки привязок. Рекомендуется активировать команды «Привязка к объекту» и «Привязка к узлам», а также включить отображение направляющих в меню «Просмотр». Это гарантирует точное позиционирование центра в любых условиях построения.
Как включить отображение центра окружности в настройках
Чтобы активировать отображение центра окружности в CorelDRAW, откройте меню Инструменты и выберите пункт Параметры (или нажмите Ctrl + J).
В открывшемся окне перейдите в раздел Рабочее пространство → Редактирование. В правой части окна установите флажок Показывать центры объектов.
Нажмите ОК, чтобы сохранить изменения. Центр окружности теперь будет автоматически отображаться в виде небольшой отметки при выделении фигуры.
Если отметка не видна, убедитесь, что выбран инструмент Указатель (Pick Tool) и включены направляющие: откройте меню Вид и активируйте Направляющие объектов.
При необходимости, для постоянной видимости центра, добавьте вспомогательную точку: выберите инструмент Форма, щёлкните правой кнопкой по окружности и выберите Преобразовать в кривую. Затем вручную установите узел в центре, используя команду Разместить центр в панели свойств.
Использование привязок для нахождения центра окружности
Для точного определения центра окружности в CorelDRAW активируйте привязку к объектам. Откройте меню View и включите опцию Snap to Objects или используйте комбинацию клавиш Alt + Z. Это обеспечит автоматическую привязку курсора к ключевым точкам формы, включая центр.
Выделите окружность. При наведении курсора на её центр появится всплывающая подсказка Center, подтверждающая точку привязки. Если подсказка не появляется, откройте настройки через Tools → Options → Snap To Objects и убедитесь, что активирован параметр Center в списке объектов привязки.
Для создания вспомогательной разметки используйте инструмент 2-Point Line. Проведите линии от противоположных точек окружности – через пересечение они укажут центр. Привязка обеспечит точное совмещение с дугой, даже при небольшом масштабе.
Если требуется перенести центр на другой слой или выделить его маркером, создайте направляющую линию, зафиксировав её в центральной точке. Для этого зажмите Ctrl и перетащите направляющую с линейки, затем совместите её с центром при помощи привязки.
Определение центра вручную с помощью направляющих
Чтобы точно определить центр окружности в CorelDRAW, используйте направляющие, размещённые вручную. Для этого выберите окружность и включите отображение привязок: в меню «Просмотр» активируйте опцию «Привязка к объектам» и убедитесь, что включены параметры «Центр» и «Контур».
Перетащите горизонтальную и вертикальную направляющие из линейки (если линейки не отображаются, нажмите Ctrl+Shift+R). Поместите одну направляющую горизонтально через окружность, привязав её к верхней и нижней точкам окружности. Затем аналогично разместите вертикальную направляющую, привязав её к левому и правому краю окружности.
Точка пересечения двух направляющих – это центр окружности. Для проверки наведите курсор на центр – должна появиться подсказка «Центр». Если привязка активна, вы сможете зафиксировать объекты точно по центру окружности, перетаскивая их с зажатой клавишей Shift к этой точке.
Также можно временно заблокировать направляющие для предотвращения смещения: щёлкните правой кнопкой мыши по направляющей и выберите «Заблокировать направляющую».
Применение инструмента «Форма» для поиска центра
Инструмент «Форма» в CorelDRAW позволяет точно определить центр окружности, созданной как кривая, а не как стандартный эллипс. Это особенно полезно при работе с импортированной графикой или преобразованными объектами.
- Выберите окружность, преобразованную в кривую (Ctrl+Q, если нужно).
- Активируйте инструмент «Форма» (F10).
- Убедитесь, что объект представляет собой замкнутый контур из четырёх узлов – это типичная структура преобразованной окружности.
- Выделите все узлы окружности, удерживая Shift и кликая по ним.
- На верхней панели нажмите «Добавить узел» между двумя противоположными парами – по горизонтали и вертикали.
- Теперь выберите два вновь созданных узла, расположенных напротив друг друга по диагонали.
- Используйте направляющие: перетащите их от линейки (Ctrl+R, чтобы отобразить линейки) к выбранным узлам.
- Точка пересечения направляющих – точный геометрический центр окружности.
Для фиксации центра можно нарисовать вспомогательную точку или привязать к нему другие объекты, активировав режим привязки к направляющим (Alt+Z).

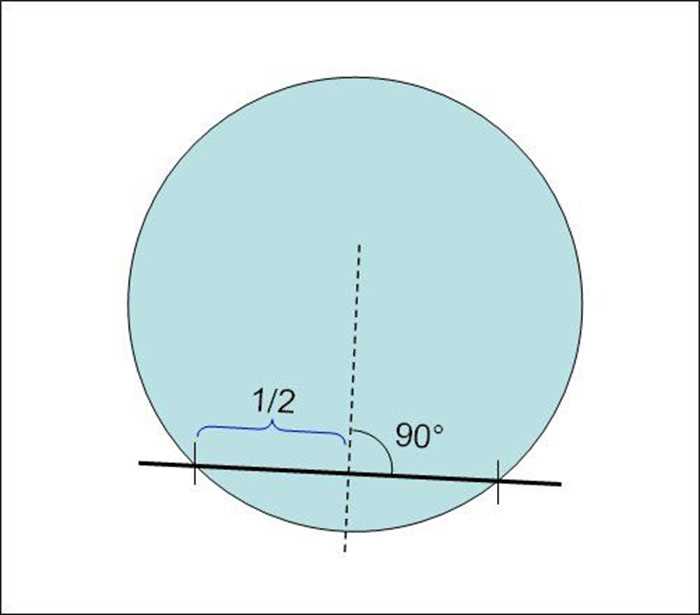

Построение перекрестных диагоналей для определения центра
Чтобы точно определить центр окружности в CorelDRAW, воспользуйтесь методом построения перекрестных диагоналей. Этот способ гарантирует нахождение центра без использования вспомогательных инструментов.
- Выделите окружность и активируйте инструмент «Кривая Безье» или «Прямая линия».
- Проведите прямую линию от одной точки окружности через центр к противоположной точке, создав первую диагональ.
- Повторите действие, проведя вторую линию, пересекающую первую под углом близким к 90° – вторая диагональ.
- Выделите обе линии и воспользуйтесь функцией «Пересечение объектов» (Intersect), доступной в меню «Объекты» → «Обработка объектов».
- В результате появится точка в месте пересечения диагоналей – это и есть центр окружности.
- Для закрепления результата используйте инструмент «Точка» (Node Tool), чтобы убедиться, что пересечение находится строго на линиях.
Рекомендуется использовать увеличение (Zoom) для точного позиционирования линий и проверки пересечения. В случае малейшего смещения скорректируйте линии с помощью узлов, удерживая клавишу Ctrl для ограничения движения по осям.

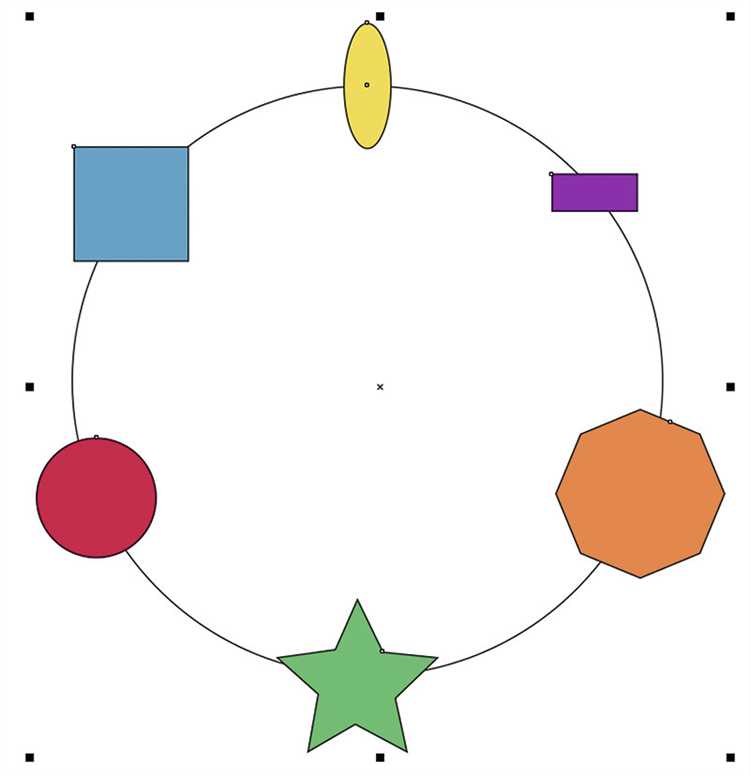

Работа с центром окружности при выравнивании объектов
Для этого выберите окружность, перейдите в меню Окно → Настройка выравнивания и распределения или используйте панель Выравнивание. В настройках включите опцию Выравнивать по центру объекта. Это позволит использовать центральную точку окружности как базу для выравнивания с другими элементами.
При выравнивании нескольких объектов с окружностью обратите внимание на использование привязок. Активируйте привязку к центру объекта через панель Привязки, чтобы курсор автоматически фиксировался на центре окружности при перемещении или выравнивании.
Для точного позиционирования окружности относительно других объектов рекомендуются сочетания горизонтального и вертикального выравнивания по центру. Например, чтобы центр окружности совпал с центром прямоугольника, выберите оба объекта и примените выравнивание по горизонтальному и вертикальному центру.
Если необходимо выровнять объекты относительно центра окружности, но с определённым смещением, используйте направляющие, расположенные через центр окружности. Для их создания выделите окружность и в контекстном меню выберите Добавить направляющие из центра. Это позволит сохранять точность расположения с учётом центра круга.
Важным моментом является проверка, что окружность не преобразована в кривую или не объединена с другими объектами, так как это может изменить доступность центра для выравнивания. В таких случаях центр может быть недоступен как точка привязки.
Вопрос-ответ:
Как в CorelDRAW найти центр окружности, если она нарисована вручную и не выделена?
Чтобы определить центр окружности, которая уже нарисована и не выделена, нужно сначала выделить её с помощью инструмента «Выделение». Затем во вкладке «Свойства объекта» или панели «Объекты» можно увидеть координаты центра. Если таких данных нет, можно использовать инструмент «Узел», выделить окружность и посмотреть координаты узлов, чтобы найти центр геометрически.
Можно ли установить центр окружности вручную с помощью координат в CorelDRAW?
Да, в CorelDRAW можно задать точное положение центра окружности. Для этого выберите инструмент «Эллипс», кликните на рабочей области, и в появившемся окне можно ввести точные координаты центра, а также задать размеры окружности. Такой способ позволяет создать окружность с точным центром без дополнительного перемещения.
Как определить центр окружности, если она является частью сложного объекта или группы в CorelDRAW?
Если окружность находится внутри группы, сначала нужно разгруппировать объект, используя команду «Разгруппировать» или сочетание клавиш Ctrl+U. После этого выделите нужную окружность, и центр станет доступен для определения. Альтернативно можно использовать функцию «Выделение по контуру» для выбора отдельного элемента внутри группы.
Какие инструменты CorelDRAW помогают визуально найти центр окружности без точных координат?
Для визуального определения центра можно использовать направляющие и сетку. Включите отображение сетки (View > Grid), и с помощью инструментов «Направляющие» проведите вертикальную и горизонтальную линии, пересечение которых будет центром окружности. Это удобно для быстрой работы и корректировок на глаз.
Можно ли изменить положение центра уже нарисованной окружности в CorelDRAW? Как это сделать?
Положение центра окружности изменить напрямую нельзя, так как центр определяется автоматически в зависимости от положения объекта. Но можно переместить всю окружность, используя инструмент «Выделение» и перетаскивая её. Если нужно изменить именно центр, то нужно создать новую окружность с нужными параметрами или воспользоваться преобразованием с точным вводом координат.
Как в CorelDRAW быстро найти центр окружности для точного размещения объектов?
В CorelDRAW для определения центра окружности можно использовать функцию «Привязка к узлам». При выделении окружности появятся узлы, и центр будет обозначен как центральная точка фигуры. Также можно воспользоваться инструментом «Инструмент выбора», наведя курсор на окружность — программа автоматически покажет центр. Для более точного позиционирования можно включить сетку и направляющие, которые помогут визуально ориентироваться при работе с центром.
Можно ли изменить положение центра окружности в CorelDRAW без изменения самой фигуры?
В CorelDRAW центр окружности — это фиксированная точка, которая определяется геометрически и связана с формой объекта. Переместить этот центр отдельно от самой окружности нельзя, так как он является частью объекта. Однако можно сдвинуть всю окружность вместе с центром, выделив её и переместив на нужное место. Если требуется работать с точкой, которая будет использоваться как центр для других действий (например, вращения), можно создать дополнительный объект или направляющую, расположив её в нужном месте.
