Как в coreldraw сохранить в dxf

При подготовке векторной графики к обмену с CAD-системами формат DXF обеспечивает совместимость с AutoCAD (версии R12–2007). Для точного отображения элементов задайте единицы документа (миллиметры или сантиметры) в меню Инструменты → Параметры документа → Единицы. Это исключит смещения и масштабирование при импорте в CAD.

Перед экспортом преобразуйте все объекты в кривые: выберите графику и нажмите Ctrl+Q. Удалите заливки и эффекты прозрачности, оставив только контуры – многие САПР не воспринимают градиенты и полупрозрачность. В диалоге Файл → Экспорт укажите тип AutoCAD DXF, версию (для большинства проектов достаточно R12) и точность 0,01 мм. Отметьте флажок «Тексты как кривые», чтобы избежать проблем с шрифтами.

В окне параметров DXF выберите «Сохранить слои CorelDRAW как слои DXF». Присвойте именам слоёв понятные метки (например, «Контур_детали», «Резка» или «Разметка») через панель «Объекты». Это ускорит работу инженеров при дальнейшей обработке. После сохранения проверьте файл в бесплатном просмотрщике DXF или в AutoCAD LT – убедитесь, что линии имеют корректную толщину и расположение.

Выбор объектов для экспорта в DXF

Перед сохранением в формате DXF следует тщательно отобрать элементы, чтобы обеспечить корректную геометрию и минимизировать размер файла.

• Удалить невидимые и скрытые объекты. В панели «Объекты» отключите видимость слоёв и групп, не участвующих в экспорте.
• Преобразовать текст в кривые. Выделите текстовые объекты и в меню выберите «Объект → Преобразовать в кривые» (Ctrl+Q), чтобы избежать шрифтовых зависимостей.
• Преобразовать толстые контуры. Контуры с толщиной более 0,01 мм рекомендуется превратить в заполненные области: «Объект → Контур в объект».
• Упростить сложные кривые. Для кривых с более чем 50 узлами примените «Упростить кривую» (Ctrl+L) с допуском 0,1 мм во избежание избыточных точек.
• Свести прозрачности и эффекты. Растрировать или удалить прозрачности в объектах, так как DXF не поддерживает градиенты и полупрозрачность.
• Проверить выравнивание. Выберите все объекты (Ctrl+A) и в панели свойств убедитесь, что координаты X и Y кратны 0,01 мм для точной передачи размеров.
• Использовать слои для организации. Поместите объекты по слоям по типу геометрии (границы, штриховки, вспомогательные линии) – это облегчит дальнейшую работу в CAD-системе.

После отбора объектов сохраните файл так:

1. Файл → Сохранить как → выбрать формат «AutoCAD DXF».
2. В диалоге «Параметры DXF» установить версию AutoCAD R12 для максимальной совместимости.
3. В разделе «Объекты» отметить «Только выбранные».
4. Задать единицы «Миллиметры» и точность 0,01 мм.
5. Нажать «ОК» и проверить итоговый файл в CAD-программе.

Подготовка чертежа к сохранению в формате DXF

Установите систему единиц документа в миллиметрах или дюймах через «Инструменты → Параметры документа → Единицы» для совпадения с настройками CAD-системы.

Конвертируйте все текстовые объекты и штриховки в кривые (Ctrl+Q) – это гарантирует сохранение точного расположения контуров и исключает проблемы с шрифтами при импорте.

Удалите невидимые и заблокированные слои в панели «Менеджер объектов»: пустые слои увеличивают размер DXF-файла и могут вызывать ошибки при чтении в AutoCAD.

Объедините соседние контуры с одинаковой толщиной линий и цветом, применив команду «Объединить контуры» (Arrange → Shaping → Weld) для сокращения числа отдельных элементов в файле.

Проверьте пересечение и дублирование контуров командой «Проверка контура» (Tools → Check Objects): устраните самопересечения и замкните разорванные контуры для корректного трактования полигонов.

Установите всем линиям толщину 0,00 мм перед экспортом, если не требуется переносить информацию о пером весе, иначе назначьте веса в диапазоне 0,05–0,50 мм для обмена с инженерными системами.

Сместите содержимое чертежа к точке начала координат (0,0) через «Преобразования → Переместить» – некоторые CAD-приложения ориентируются на абсолютные координаты при загрузке DXF.

Настройка размеров и единиц измерения в документе

Перед сохранением в DXF необходимо привести документ к единообразным метрическим или дюймовым настройкам. В меню «Инструменты → Параметры документа → Единицы» выберите «Миллиметры» или «Дюймы» в зависимости от требований получателя. Установите точность хотя бы до сотых (0,01 мм или 0,001 ″) для предотвращения неточностей при импорте в CAD-систему.

Проверьте размеры сторінки: в «Документ → Размер страницы» задайте ширину и высоту в тех же единицах. Если исходная графика создавалась в сантиметрах, переведите значения в миллиметры (1 см = 10 мм) перед экспортом. Несоответствие единиц приводит к масштабным искажениям–например, при экспорте 100 мм в CorelDRAW без перевода получит 100 «единиц» DXF, что может равняться 100 м либо 100 дюймам.

После выбора единиц и размеров рекомендовано проверить элемент «Масштаб при экспорте» в диалоге сохранения DXF: он должен быть 1 : 1. Если нужно получить условные единицы (например, 1 Corel-мм = 1 AutoCAD-единице), установите масштаб 0,1 или 0,01, согласно требуемому преобразованию.

Для типовых чертежей машиностроения задайте единицу документа «Миллиметр», точность «0,01 мм», формат страницы не менее A3 (420×297 мм). В DXF-файле такие параметры гарантируют корректную привязку и отсутствие дробных артефактов.

Использование команды «Сохранить как» с выбором формата DXF

Откройте документ в CorelDRAW и выполните следующие действия для корректного экспорта в формат DXF:

1. Меню Файл → Сохранить как.
2. В поле «Тип файла» выберите «AutoCAD DXF – *.dxf».
3. Укажите имя и папку для итогового файла.
4. Нажмите «Сохранить» для перехода к настройкам экспорта.

В диалоге настроек обратите внимание на параметрацию:

• Версия DXF: AutoCAD R12 для максимальной совместимости или AutoCAD 2000+ при работе с современными CAD-системами.
• Единицы измерения: миллиметры (mm) – соответствует стандарту машиностроения; при необходимости выберите дюймы (in).
• Масштаб экспорта: 1:1, чтобы избежать искажений размеров. Для линейки в миллиметрах точность линеек 0,01 мм.
• Экспорт кривых: сохранять как сплайны, не приближать полилиниями; опция «Сглаживание кривых» – 0,1 мм.
• Текст и шрифты: переводить в кривые, чтобы исключить проблемы с несовпадением шрифтов на стороне CAD.
• Слои CorelDRAW: сохранить слои как отдельные группы в DXF, активировать «Сохранить уровни».
• Цвета: переводить в монохром (с поддержкой непрерывной черной линии) или оставить индексные цвета для дальнейшего редактирования.

После подтверждения нажмите «OK» и дождитесь завершения экспорта. По окончании проверьте файл в CAD-приложении, убедившись в соответствии размеров, слоёв и кривых чертежа.

Выбор версии DXF при сохранении

Для совместимости с различным оборудованием и ПО CorelDRAW предлагает экспорт в несколько версий DXF: R12, AutoCAD 2000/2004 и AutoCAD 2007/2010. Каждая версия определяет набор поддерживаемых объектов, атрибутов и структур.

Версия R12 обеспечивает максимальную простоту: в файле сохраняются только базовые примитивы (линии, окружности, дуги). В ней отсутствуют полилинии с толщиной, градиенты и атрибутные тексты. Рекомендуется при экспорте для станков с ЧПУ и старых САПР, способных обрабатывать лишь элементарные объекты.

Форматы AutoCAD 2000 и 2004 поддерживают слои, штриховки и полилинии с переменной толщиной. В этих версиях сохраняются данные о стилях текста и размеры. Оптимальны для передачи чертежей в современные машиностроительные и архитектурные программы.

AutoCAD 2007/2010 добавляют поддержку блоков с атрибутами, TrueType-шрифтов и сложных элементов (сплайны, 3D-поверхности). Выбирайте их при необходимости сохранить точную геометрию кривых и сохранять свойства объектов для дальнейшего редактирования в САПР последних версий.

Если конечная система не указана, чаще всего достаточно версии AutoCAD 2004: она балансирует между совместимостью и сохранением атрибутов. При передаче на лазерную или плазменную резку без заливок и наклонных шрифтов – версия R12; для проектов с текстовыми подписями и сложными контурными элементами – 2007 или выше.

Перед экспортом проверьте настройки масштаба и единиц в окне сохранения: в DXF версии R12 масштаб часто сбрасывается в дюймы по умолчанию, тогда как в более новых он сохраняет миллиметры CorelDRAW.

Настройки совместимости DXF для AutoCAD

При сохранении файла в формате DXF для дальнейшей работы в AutoCAD ключевое значение имеют параметры версии и точность данных. В CorelDRAW необходимо выбрать версию DXF, максимально соответствующую версии AutoCAD, используемой на вашем предприятии или у заказчика. Для стабильной работы рекомендуются версии AutoCAD 2013 или 2010, так как они обеспечивают широкую поддержку в различных CAD-системах и сохраняют структуру объектов.

Тип координат следует устанавливать в единицах, соответствующих проекту – чаще всего миллиметры или сантиметры. Это гарантирует точное масштабирование при импорте в AutoCAD. Для избегания искажений не рекомендуется использовать нестандартные единицы.

Настройка точности координат должна быть не ниже 0.001, чтобы сохранить детали геометрии. При снижении точности возможна потеря мелких элементов и округление координат, что повлияет на качество чертежа.

CorelDRAW позволяет выбирать между экспортом кривых в виде полилиний или сплайнов. Для AutoCAD оптимален экспорт в полилиниях, так как это повышает совместимость и облегчает дальнейшую обработку элементов.

Для предотвращения проблем с отображением и редактированием рекомендуется отключать экспорт слоев CorelDRAW, если AutoCAD используется для чертежей с собственной слоевой структурой. Это снижает вероятность конфликтов и ошибок при открытии файла.

Сохраняйте резервные копии исходных файлов и проверяйте экспортированные DXF в AutoCAD перед передачей, чтобы убедиться в корректности геометрии и структуры.

Вопрос-ответ:

Как сохранить файл из CorelDRAW в формате DXF?

Чтобы сохранить документ CorelDRAW в формате DXF, откройте нужный файл, затем выберите меню «Файл» → «Сохранить как». В появившемся окне в списке форматов выберите DXF, укажите имя файла и место сохранения, после чего нажмите «Сохранить». При необходимости настройте параметры экспорта, чтобы корректно передать геометрию и слои.

Какие настройки экспорта DXF важны при сохранении из CorelDRAW?

При сохранении в DXF стоит обратить внимание на параметры версии файла, единицы измерения и обработку объектов. Например, можно выбрать версию AutoCAD, с которой будет совместим файл, а также настроить, как CorelDRAW преобразует кривые и тексты — как полилинии или как отдельные объекты. Неправильный выбор настроек может привести к потере точности или проблемам с открытием файла в CAD-программах.

Можно ли сохранить в DXF все слои и цвета из CorelDRAW?

Формат DXF поддерживает информацию о слоях, поэтому при экспорте из CorelDRAW можно сохранить слои, если правильно настроить опции экспорта. Цвета в DXF обычно передаются как индексы или номера, но точная цветопередача ограничена возможностями формата. В некоторых случаях цвета могут преобразовываться в черно-белые линии или контуры, поэтому стоит проверить результат в CAD-программе.

Какие ошибки часто возникают при сохранении в DXF из CorelDRAW и как их избежать?

Типичные проблемы включают искажение кривых, потерю текста или неправильное отображение сложных объектов. Чтобы минимизировать ошибки, рекомендуется проверять версии DXF, использовать простые геометрические формы и избегать встроенных эффектов. Перед сохранением также полезно преобразовать текст в кривые и проверить совместимость файла в CAD-программе, куда планируется импорт.

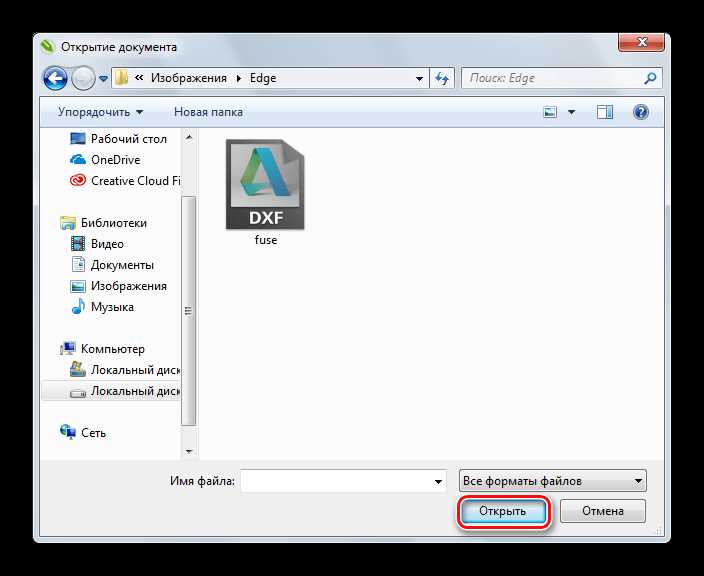

Можно ли отредактировать сохраненный DXF-файл обратно в CorelDRAW без потерь?

DXF — формат, ориентированный на CAD-приложения, поэтому при повторном открытии файла в CorelDRAW возможны изменения в структуре и отображении элементов. Некоторые сложные объекты или эффекты, созданные в CorelDRAW, могут быть упрощены или потеряны. Чтобы снизить такие риски, стоит сохранять исходный CorelDRAW-файл и использовать DXF только для передачи упрощенных контуров и геометрии.

Как правильно сохранить файл в формате DXF из CorelDRAW, чтобы сохранить все линии и контуры без искажений?

Чтобы сохранить файл в формате DXF из CorelDRAW с максимальным сохранением геометрии, необходимо перед экспортом проверить, что все объекты являются векторными, а текст преобразован в кривые. При сохранении следует выбрать подходящую версию DXF, совместимую с программой, в которой планируется дальнейшая работа. В настройках экспорта рекомендуется отключить оптимизацию, которая может привести к сглаживанию или изменению линий. Также важно проверить единицы измерения, чтобы размеры в новом файле соответствовали оригинальным.
