Макет в системе 1С представляет собой встроенный объект конфигурации, предназначенный для хранения шаблонных данных: изображений, таблиц, текстов, схем и других ресурсов, необходимых для формирования печатных форм и отчетов. Он позволяет разработчику структурировать и визуализировать информацию в заранее определённой форме, обеспечивая точный контроль над отображением.
В 1С используется несколько типов макетов: табличный документ, текст, рисунок и диаграмма. Наиболее часто применяется макет типа «Табличный документ», поскольку он предоставляет гибкие возможности для создания сложных печатных форм с многоуровневыми заголовками, объединением ячеек и вставкой вычисляемых данных через выражения.
Работа с макетами осуществляется через модуль объекта или формы. Разработчик может загружать данные в макет программно с помощью метода Вывести() или использовать связь с табличной частью. При этом рекомендуется избегать жестко заданных координат и отдать предпочтение параметризованным макетам с привязкой к структурам данных, что упрощает сопровождение конфигурации.
Макеты хранятся внутри конфигурации и не требуют внешних файлов. Это упрощает распространение решений, но требует ответственного подхода к их структуре. Разделение макетов по функционалу и стандартизация наименований позволяют поддерживать порядок и минимизировать ошибки при доработке.
Назначение макетов в конфигурации 1С: когда и зачем они нужны
Макеты в конфигурации 1С используются для хранения и отображения визуальных и печатных данных, которые нецелесообразно формировать программно каждый раз при выполнении операций. Они позволяют заранее задать структуру, оформление и элементы документа или интерфейса, повышая скорость разработки и удобство поддержки решений.
Еще одно ключевое назначение макетов – визуализация данных в интерфейсе пользователя. С помощью макетов типа «Графика» можно встроить изображения, логотипы, схемы или планы, которые затем будут использоваться в формах или отчетах. Макеты типа «Форма» позволяют описывать внешний вид пользовательского интерфейса при необходимости зафиксировать конкретный макет размещения элементов управления.
Макеты часто задействуются при работе с внешними печатными формами и коммерческими предложениями. Например, в макете типа «ТабличныйДокумент» можно задать размещение товарных позиций, итоговых сумм и подписей, с учетом корпоративного дизайна. Изменение внешнего вида в этом случае сводится к корректировке макета без изменения алгоритмов обработки данных.
Использование макетов особенно оправдано в конфигурациях с частыми изменениями регламентированной отчетности. Разработчику достаточно изменить содержимое макета, не затрагивая код процедуры формирования. Это минимизирует риски ошибок и упрощает сопровождение.
Макеты также применяются при реализации шаблонов писем, форм обратной связи, документов с фиксированной структурой, например – актов, договоров или счетов. В таких случаях текстовая часть, поля для переменных данных и оформление заранее закладываются в макет, обеспечивая единообразие документов и автоматизацию формирования.
Типы макетов в 1С: табличные, текстовые, графические и другие
В системе 1С макеты представляют собой объекты конфигурации, используемые для визуального представления данных: печатных форм, этикеток, отчетов. В зависимости от задач, используются различные типы макетов.

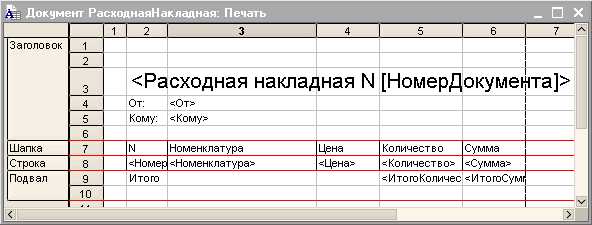

Табличный макет – основной тип для создания печатных форм документов. Позволяет точно задавать структуру с ячейками, объединениями, стилями. Поддерживает выражения на встроенном языке 1С для автоматического заполнения. Применяется, например, в счете на оплату или товарной накладной.
Текстовый макет используется для генерации произвольных текстов, включая договоры, уведомления, акты. Позволяет вставлять переменные, управлять форматированием, использовать подстановки. Удобен при необходимости гибко изменять содержимое без редактирования структуры макета.
Графический макет предназначен для размещения изображений и создания визуальных схем. Применяется при формировании документов с логотипами, подписями, штампами. Встроенные инструменты позволяют задавать координаты и размеры объектов, поддерживается вставка из файлов или из базы.
Макет диаграмм используется для визуализации данных в виде графиков и диаграмм. Создается на основе динамических данных, часто используется в отчетах управленческого учета. Позволяет наглядно отобразить зависимости и тренды.
Макет XDTO применяется для описания структуры XML-документов при интеграции с внешними системами. Позволяет задать схему и правила сериализации данных. Используется в сервисах обмена, например, с государственными информационными системами.
Выбор типа макета зависит от цели использования. Табличные – для структурированных документов, текстовые – для формируемого текста, графические – для визуального оформления, диаграммные – для аналитики, XDTO – для обмена данными. Создание каждого макета требует четкого понимания назначения и возможностей формата.

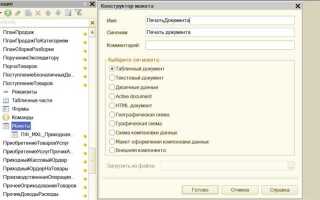

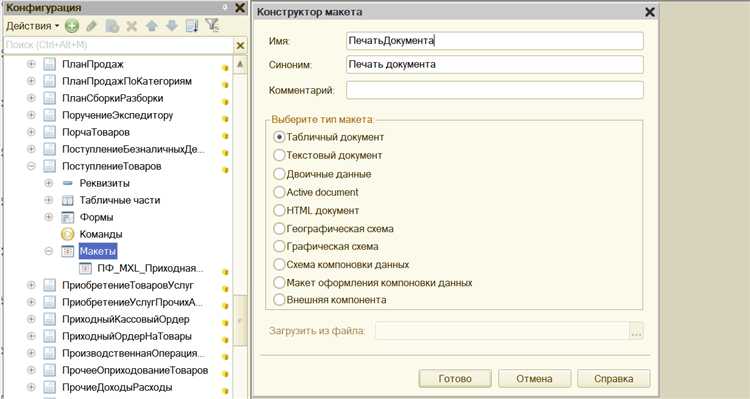

Создание и редактирование макета в конфигураторе 1С

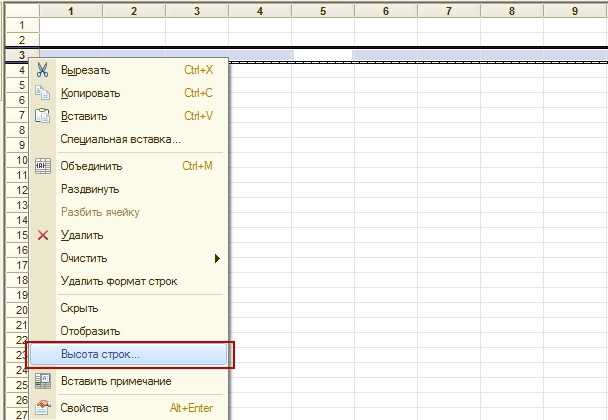

После выбора типа открывается встроенный редактор. Для табличного документа доступна настройка ячеек: объединение, выравнивание, заливка, шрифты. В ячейки можно вставлять поля, связанные с данными объекта. Поля добавляются через меню «Вставка поля» или перетаскиванием из дерева параметров справа.
Редактирование макета требует точного соответствия полей макета структуре данных. При изменении структуры объекта (например, добавлении реквизита) макет не обновляется автоматически. Необходимо вручную вставить новое поле и задать его свойства.

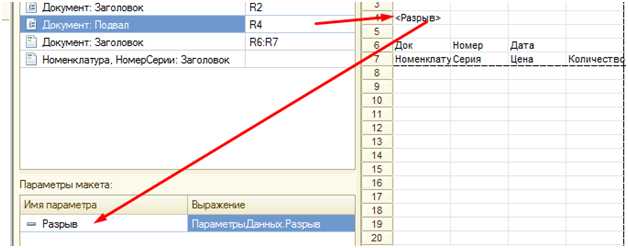

Важный момент – настройка связей между элементами макета и данными. Для этого используется контекстный список параметров, доступных в момент формирования печатной формы. Использование недоступного в контексте параметра приведёт к ошибке во время выполнения.
Для ускорения редактирования рекомендуется использовать шаблоны: копировать уже существующие макеты и адаптировать под новый объект. Это снижает вероятность ошибок и ускоряет процесс настройки.
Макет сохраняется в конфигурации как часть метаданных. При обновлении конфигурации важно контролировать сохранность изменений, особенно если используется расширение или доработка типового решения.
Использование макетов в печатных формах и отчетах
Макеты подключаются к форме документа или отчета через соответствующие свойства или методы. Например, для печати акта или счета в модуле формы вызывается метод «Печать», где в параметрах указывается имя макета и заполняется структура значений, подставляемых в поля макета. Значения передаются через объект «ПараметрыМакета», что обеспечивает гибкость и переиспользуемость одного макета в разных контекстах.

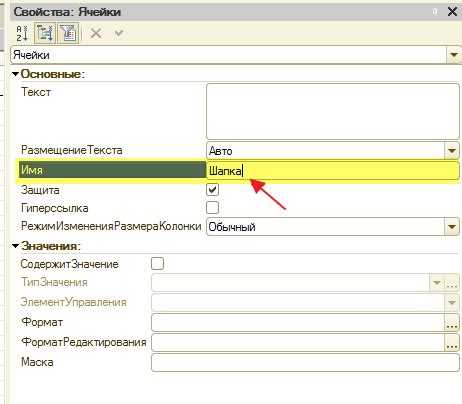

Рекомендуется использовать именованные поля в макетах для упрощения программного заполнения. Например, текстовые ячейки с именами «Контрагент», «ДатаДокумента», «Сумма» легко заменяются на реальные значения через структуру параметров. Это повышает читаемость кода и ускоряет отладку.
Для поддержки нескольких языков или форматов используется несколько вариантов одного макета с разными именами. Выбор нужного макета осуществляется программно в зависимости от контекста: текущего пользователя, настроек локализации или типа документа.
Связь макетов с объектами конфигурации: формы, обработки, отчеты
Макеты в 1С напрямую интегрируются с объектами конфигурации и определяют визуальное и логическое представление данных. Они применяются при разработке интерфейсов, построении печатных форм и формировании отчетов.
Формы используют макеты для отображения визуальных компонентов: изображений, схем, пользовательских инструкций. Например, в форме документа макет может быть источником логотипа компании или фона для визуального выделения области данных. Подключение осуществляется через реквизит формы с типом «ПолеКартинки» или с помощью элемента «Картинка», привязанного к макету.

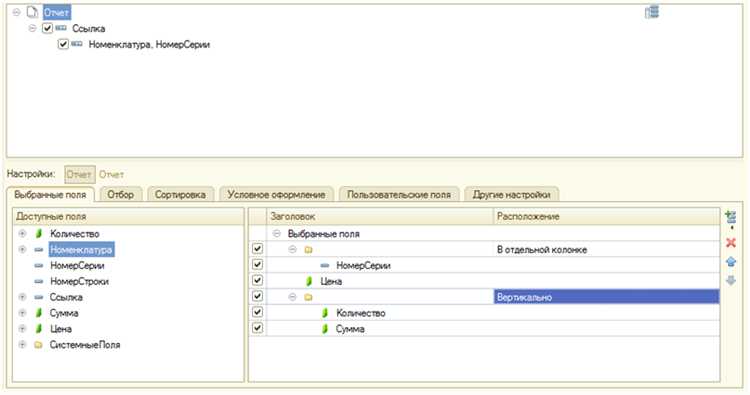

Отчеты активно используют табличные и композиционные макеты. В табличном макете задается структура выходных данных: заголовки, подведение итогов, форматирование ячеек. Через программное заполнение шаблона данными отчета (например, при помощи ЗаполнитьЗначения() или УстановитьТекст()) достигается высокая гибкость представления. В композиционных макетах возможно формировать сложные документы с динамическими областями и подчиненными таблицами, что критично для многоуровневых отчетов.
При разработке рекомендуется избегать жесткой привязки макета к фиксированным данным. Используйте параметры макета и динамическое наполнение для обеспечения повторного использования и масштабируемости.
Ошибки при работе с макетами и способы их устранения
- Ошибка: Невозможность загрузить макет
- Причина: Неправильный путь к файлу макета или поврежденный файл.
- Решение: Проверить корректность пути и целостность файла. При необходимости пересохранить макет в конфигураторе или заменить на резервную копию.
- Ошибка: Сбой при экспорте или импорте данных макета
- Причина: Несоответствие форматов данных в макете и в коде обработки.
- Решение: Проверить соответствие используемых форматов (например, XML, HTML, XLS) и структуры данных. Использовать встроенные средства 1С для валидации макета.
- Ошибка: Неверное отображение данных в макете
- Причина: Ошибки в выражениях или ссылках на поля в макете.
- Ошибка: Проблемы с форматированием текста и таблиц
- Причина: Некорректное использование стилей или разметки внутри макета.
- Решение: Избегать вложенных таблиц без необходимости, использовать стандартные стили 1С. При работе с HTML-макетами соблюдать строгий синтаксис разметки.
- Ошибка: Отсутствие обновления макета после изменений
- Причина: Кэширование макета в системе 1С.
- Решение: Перезапустить клиентское приложение или выполнить очистку кэша. В конфигураторе пересохранить макет и проверить его загрузку.
Для снижения рисков возникновения ошибок рекомендуется:
- Регулярно сохранять резервные копии макетов.
- Использовать встроенные инструменты 1С для тестирования и валидации макетов.
- Документировать изменения и проверять совместимость с текущей версией платформы.
- Избегать прямого редактирования файлов макетов вне конфигуратора без необходимости.
Вопрос-ответ:
Что представляет собой макет в системе 1С?
Макет в 1С — это структура, которая содержит готовые элементы оформления и размещения данных для различных документов и форм. Он помогает создавать визуальные представления без необходимости писать программный код для каждого элемента, облегчая разработку и настройку интерфейса.
Как можно использовать макеты для печатных форм в 1С?
Макеты широко применяются для создания печатных форм, таких как счета, накладные или отчёты. В них задаётся структура документа, размещение текстов, таблиц и изображений. После этого данные из базы подставляются в макет, и формируется готовый документ для печати или отправки клиенту.
Чем макет отличается от обычной формы в 1С?
Форма в 1С предназначена для взаимодействия пользователя с программой — ввода и просмотра данных. Макет же отвечает за оформление итогового вывода информации, например, для печати или вывода отчёта. Формы более динамичны, макеты — статичны и служат шаблонами.
Можно ли изменять макеты самостоятельно, и если да, то как это сделать?
Да, редактирование макетов доступно пользователям, знакомым с конфигуратором 1С. Для изменения открывается нужный макет, после чего можно добавлять или перемещать элементы, изменять шрифты и цвета. Это позволяет адаптировать внешний вид документов под нужды компании без привлечения программистов.
Какие форматы макетов поддерживаются в 1С и чем они отличаются?
В 1С обычно используются макеты в формате XML, которые содержат описание структуры и оформления документа. Кроме того, встречаются макеты в формате HTML или табличных документов. XML-макеты позволяют точно управлять расположением элементов, а HTML больше подходит для веб-ориентированных решений. Выбор зависит от целей и среды использования.
Что такое макет в системе 1С и какую роль он выполняет?
Макет в системе 1С — это шаблон или структура, которая используется для формирования визуального представления данных и документов. Он определяет, как информация будет отображаться пользователю или печататься в отчетах и формах. Макеты помогают настроить внешний вид отчетов, документов и интерфейсов, обеспечивая удобство работы и правильное оформление вывода. Таким образом, макет играет роль инструмента, который связывает данные с их визуальным отображением.
Как можно создавать и редактировать макеты в 1С и какие инструменты для этого доступны?
Макеты в 1С создаются и редактируются с помощью встроенного редактора макетов, который доступен в конфигураторе и в некоторых случаях в пользовательском режиме. Редактор позволяет добавлять и настраивать различные элементы — таблицы, тексты, изображения, графики и т.д. Пользователь может задать структуру макета, определить шрифты, размеры и положение объектов. Также возможна автоматизация формирования макетов с помощью встроенного языка 1С — можно программно заполнять шаблоны данными из базы. Это удобно для создания отчетов, счетов, накладных и других документов с конкретным оформлением.
