Реле стартера на ВАЗ 2115 играет ключевую роль в системе запуска двигателя. Оно замыкает цепь между аккумулятором и стартером, обеспечивая подачу тока высокой мощности. Отказ реле может привести к полной невозможности запуска мотора, даже при исправных аккумуляторе и стартере.
На большинстве моделей ВАЗ 2115 реле стартера расположено под капотом, в монтажном блоке с левой стороны моторного отсека. Этот блок находится рядом с аккумулятором и легко идентифицируется по пластиковому кожуху с фиксаторами. Внутри – несколько реле и предохранителей, среди которых находится нужный компонент.
Обратите внимание: в зависимости от модификации и года выпуска автомобиля, реле стартера может быть выполнено как отдельный элемент, установленный вне монтажного блока, ближе к кузову или к блоку предохранителей в салоне. Для точного определения места установки полезно свериться с электрической схемой именно вашей комплектации.
Рекомендация: при замене реле используйте аналоги с идентичными параметрами – номинальное напряжение 12 В и ток коммутации не менее 30 А. Нарушение этих характеристик может привести к перегреву контактов и сбоям в работе системы запуска.
Где находится реле стартера под капотом ВАЗ 2115
Реле стартера на ВАЗ 2115 расположено в моторном отсеке, ближе к правому крылу, рядом с блоком предохранителей и монтажным блоком. Чтобы получить доступ к нему, необходимо открыть капот и внимательно осмотреть зону рядом с бачком омывателя.
- Реле установлено в монтажном блоке, который находится за аккумулятором, ближе к лобовому стеклу.
- Оно имеет стандартную прямоугольную форму и подключено через клеммы типа «папа-мама».
- Обозначается как К1 или может быть промаркировано надписью «стартер» на крышке монтажного блока.
Для диагностики реле рекомендуется:
- Снять крышку монтажного блока.
- Извлечь реле, предварительно отключив аккумулятор.
- Проверить контакты на наличие коррозии и плотность посадки.
- При необходимости заменить на аналогичное с маркировкой 90.3747 или 113.3747.
Наличие щелчка при повороте ключа зажигания – признак работы реле. Если щелчка нет, проверьте напряжение на управляющем контакте при помощи мультиметра.
Как визуально определить реле стартера среди других реле
Реле стартера на ВАЗ 2115 располагается в монтажном блоке под капотом, ближе к левой стойке. Визуально его можно отличить по следующим признакам:
1. Размер и форма: чаще всего это реле стандартного типа с четырьмя контактами, чуть крупнее реле поворотников и вентилятора. Корпус – прямоугольный, чёрного или серого цвета.

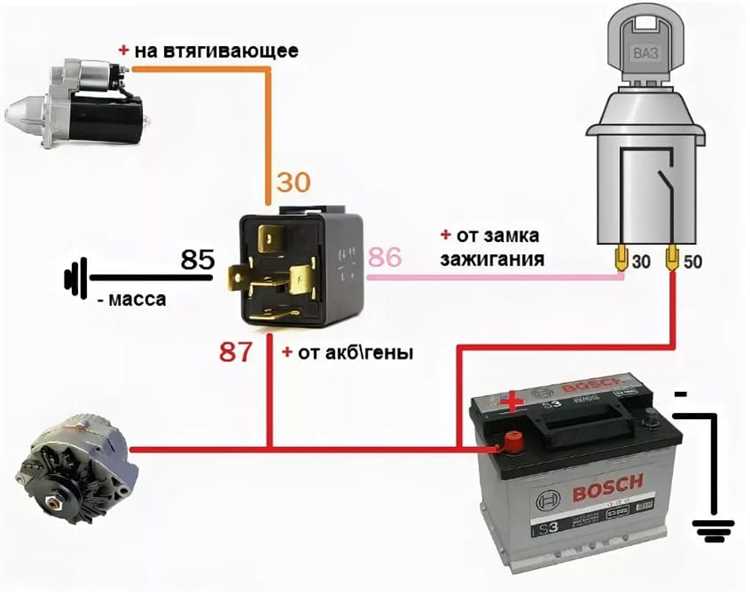

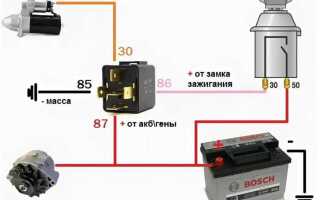

2. Маркировка: на корпусе нанесены обозначения контактов: 85, 86 (обмотка), 30 (питание), 87 (выход на втягивающее реле). Иногда на корпусе встречается заводская маркировка «РС527» или аналогичная.
3. Положение в блоке: реле стартера размещено в отдельной ячейке, обычно ближе к левому краю монтажного блока. Чтобы не перепутать с другими, стоит ориентироваться на заводскую схему под крышкой блока – реле стартера обозначено пиктограммой замка зажигания или стартера.
4. Проверка на щелчок: при повороте ключа зажигания в положение «старт» реле должно щелкнуть. Это можно услышать, если стоять возле открытого капота и просить помощника повернуть ключ.
5. Подключение проводки: к реле подходят толстые провода (от аккумулятора и к стартеру) и два тонких управляющих провода. При снятии реле следует обратить внимание на наличие нагара или обгоревших контактов – это частый признак неисправности именно стартёрного реле.
Под каким номером указано реле стартера в монтажном блоке

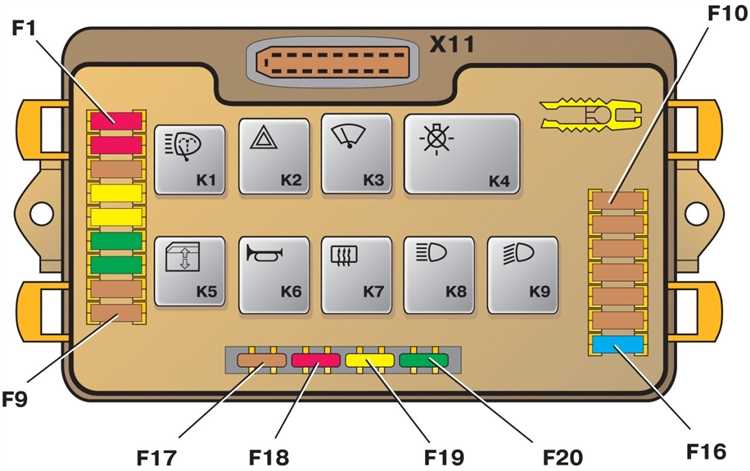

В монтажном блоке ВАЗ 2115 реле стартера обозначено под номером 5. Этот элемент отвечает за подачу напряжения на втягивающее реле стартера при повороте ключа зажигания. При диагностике неисправностей в системе запуска автомобиля в первую очередь следует проверить именно этот компонент.
Монтажный блок расположен под капотом, ближе к левой стойке. Для доступа к реле необходимо снять защитную крышку, после чего визуально идентифицировать пятый слот – он обычно отмечен соответствующей цифрой на крышке или рядом с самим гнездом. Реле стартера стандартного типа, с четырьмя контактами, и может быть заменено без демонтажа других элементов блока.
Если стартер не реагирует на поворот ключа, рекомендуется заменить реле №5 на заведомо исправное. Также стоит проверить наличие питания на управляющем контакте при включении зажигания. Отсутствие сигнала укажет на проблему в цепи управления, а не в самом реле.
Как добраться до реле стартера без демонтажа панели
Реле стартера на ВАЗ 2115 расположено в монтажном блоке под капотом, рядом с аккумулятором и блоком предохранителей. Для доступа к нему демонтаж панели приборов не требуется.
Откройте капот и зафиксируйте его упором. Монтажный блок находится с левой стороны моторного отсека, ближе к лобовому стеклу. Снимите пластиковую крышку блока, отжав фиксирующие защёлки. Внутри находится несколько реле и предохранителей. Реле стартера обычно обозначено на схеме крышки как «Реле стартера» или «РС».
Для точной идентификации воспользуйтесь маркировкой на корпусе реле. Оно имеет характерную прямоугольную форму и чаще всего серого или черного цвета. Перед проверкой обязательно отключите минусовую клемму аккумулятора, чтобы исключить короткое замыкание.
После отключения питания аккуратно извлеките реле, поддев его за корпус. Убедитесь в отсутствии окислов на контактах и проверьте его исправность, подключив к 12-вольтовому источнику и мультиметру.
Если необходимо заменить реле, установите новое, аналогичное по характеристикам. После установки верните на место крышку монтажного блока и подключите аккумулятор. Все действия выполняются под капотом, доступ к панели приборов не требуется.
Признаки неисправности реле стартера на ВАЗ 2115
Если стартер срабатывает только после нескольких попыток запуска, это может свидетельствовать о залипании контактов внутри реле или их сильном износе. Такое поведение особенно часто проявляется при высокой влажности или после длительного простоя автомобиля.
Периодические случаи, когда стартер вообще не реагирует на поворот ключа, при этом аккумулятор и остальные электрические системы работают нормально, часто вызваны обрывом управляющего провода или окислением клемм реле.
Повышенное нагревание корпуса реле при коротковременной работе указывает на внутреннее замыкание или повышенное сопротивление в цепи. Это требует немедленной замены узла, так как перегрев может повредить и другие элементы системы запуска.
Если при включении зажигания слышно частое щелкание, но стартер не крутит, вероятна проблема с контактной группой реле или с недостаточным напряжением на управляющем входе из-за слабого соединения в монтажном блоке.
Порядок замены реле стартера своими руками
Для замены реле стартера на ВАЗ 2115 потребуется минимум инструментов и материалов. Основное внимание стоит уделить правильному расположению реле и последовательности действий, чтобы избежать повреждений электрической системы автомобиля.
1. Отключите аккумулятор. Это обязательный шаг для предотвращения коротких замыканий и других электрических проблем. Сначала отсоедините отрицательную клемму аккумулятора.
2. Найдите реле стартера. На ВАЗ 2115 оно расположено в распределительном блоке под капотом, рядом с блоком предохранителей. Реле стартера имеет квадратную форму и обычно белого цвета.
3. Демонтируйте старое реле. Для этого аккуратно снимите реле, отжав фиксирующие элементы или болты, если они присутствуют. Важно не повредить проводку и разъемы, чтобы избежать дополнительных проблем при установке нового устройства.
4. Подготовьте новое реле. Убедитесь, что новое реле соответствует модели вашего автомобиля. Проверьте его работоспособность перед установкой, используя мультиметр для проверки сопротивления контактов.
5. Установите новое реле в соответствующий разъем. Убедитесь, что оно сидит плотно и надежно зафиксировано. Если реле имеет болтовое крепление, затяните его без излишней силы, чтобы не повредить корпус.
6. Подключите аккумулятор. После установки нового реле подключите отрицательную клемму аккумулятора и проверьте работу стартера. Если все сделано правильно, стартер должен заработать без задержек.
7. Проверьте работу системы. После замены реле стартера проведите несколько запусков двигателя, чтобы убедиться в стабильной работе устройства и отсутствии проблем с электрической системой.
Вопрос-ответ:
Где находится реле стартера на ВАЗ 2115?
Реле стартера на ВАЗ 2115 расположено в районе панели предохранителей, под рулевой колонкой. Для его доступа нужно снять пластиковую панель с предохранителями и найти реле среди других элементов. Также возможно расположение реле рядом с аккумулятором, в зависимости от модели.
Как правильно заменить реле стартера на ВАЗ 2115?
Чтобы заменить реле стартера на ВАЗ 2115, необходимо отключить аккумулятор для безопасности. Затем, сняв пластиковую панель с предохранителями, открутите крепления реле и отсоедините проводку. Установите новое реле в том же месте, подключите провода и закрепите реле. После этого проверьте работу стартера, подключив аккумулятор и запустив двигатель.
Что делать, если реле стартера не срабатывает на ВАЗ 2115?
Если реле стартера не срабатывает, причиной может быть неисправность самого реле или проводки, которые к нему подведены. Для начала стоит проверить предохранители и состояние проводов на наличие обрывов. Также можно попробовать стучать по реле, чтобы проверить, не зависло ли оно в плохом положении. Если это не помогает, возможно, потребуется замена реле.
Как проверить реле стартера на ВАЗ 2115?
Для проверки реле стартера на ВАЗ 2115 следует использовать мультиметр, чтобы измерить сопротивление на контактах реле. Также можно провести диагностику с помощью проводов, подключив реле напрямую к аккумулятору. Если реле не срабатывает или срабатывает нерегулярно, его следует заменить.
Почему часто выходит из строя реле стартера на ВАЗ 2115?
Реле стартера на ВАЗ 2115 может выходить из строя по нескольким причинам. Одной из самых распространенных является старение контактов внутри реле, что приводит к плохому соединению и неполадкам в электрической цепи. Также могут быть проблемы с проводкой, которая окисляется или перетерта. Влияние погодных условий, таких как влагу и грязь, также может ускорить износ реле.
Где находится реле стартера на ВАЗ 2115?
Реле стартера на ВАЗ 2115 расположено в блоке реле и предохранителей, который находится в салоне автомобиля, под панелью приборов, рядом с водительским сиденьем. Чтобы добраться до реле, нужно снять крышку блока и найти необходимую деталь по маркировке на блоке.
Как заменить реле стартера на ВАЗ 2115?
Для замены реле стартера на ВАЗ 2115 необходимо выполнить несколько простых шагов. Первым делом нужно снять крышку блока реле, который находится в салоне. После этого аккуратно извлекаем старое реле, отсоединяя его от контактов. Установите новое реле в соответствующий разъем и подключите провода. После установки проверьте работу стартера, чтобы убедиться в корректности замены.
