На ВАЗ 2114 установлен электродвигатель стеклоочистителя с механическим приводом трапеции, расположенный под пластиковым жабо. При первых признаках замедленной работы щёток, рывков или полной остановки – моторчик требует диагностики и, в большинстве случаев, замены.
Для замены потребуется крестообразная отвёртка, головка на 10 мм с удлинителем, плоская отвёртка и новый моторчик, совместимый с системой трапеции ВАЗ 2113–2115. Напряжение – 12 В, мощность – около 40 Вт. Новый узел желательно выбирать с резиновыми уплотнениями в месте выхода вала, чтобы снизить риск попадания влаги внутрь корпуса.

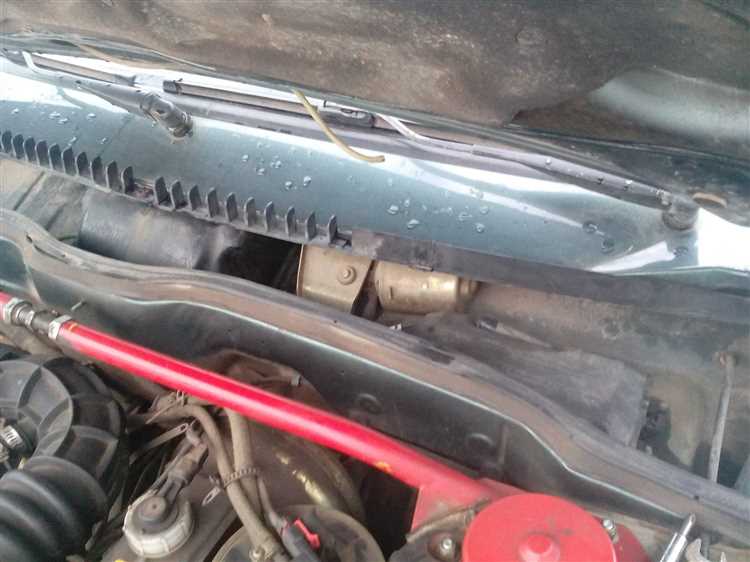

Перед снятием обязательно отключается минусовая клемма аккумулятора. Жабо демонтируется с двух сторон, после чего откручиваются три крепёжных гайки трапеции. Электрический разъём отсоединяется аккуратно, без рывков – внутри корпуса моторчика легко повреждаются контактные дорожки.

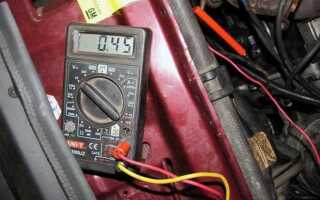

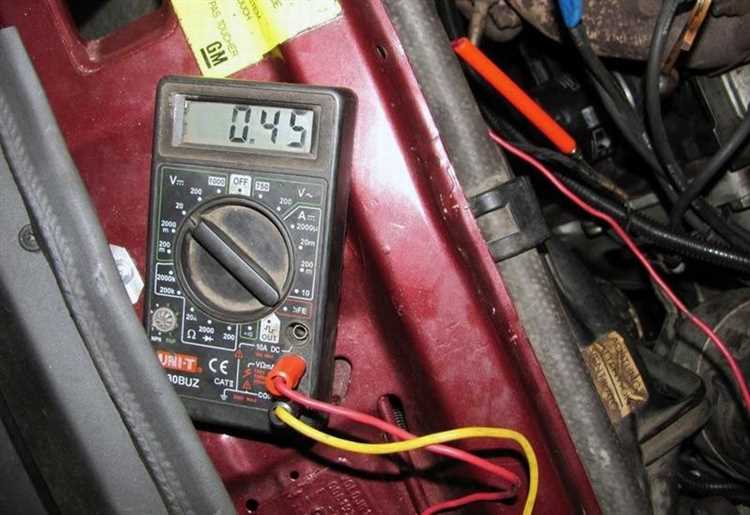

Рекомендуется предварительно проверить ток потребления старого моторчика с помощью мультиметра в режиме амперметра. Нормальное значение – до 4 А при свободном ходе. При значительном превышении показатель указывает на износ втулок или загрязнение редуктора, что подтверждает необходимость замены.
Как определить неисправность моторчика стеклоочистителя
Неисправность моторчика стеклоочистителя ВАЗ 2114 может проявляться различными признаками. Важно точно определить источник проблемы, чтобы избежать ненужных затрат на замену исправных деталей. Рассмотрим основные способы диагностики.
- Отсутствие движения дворников – если при включении стеклоочистителя не происходит никакого движения, первым делом следует проверить работоспособность моторчика. Возможно, произошел его выход из строя из-за перегрева или износа.
- Работа моторчика с перебоями – если дворники двигаются с рывками или только на определенных оборотах, причиной может быть неисправность самого моторчика или плохое соединение проводов.
- Постоянный шум при работе – громкий или необычный звук моторчика свидетельствует о проблемах в его механизме. Это может быть связано с повреждением редуктора или износом подшипников.
- Моторчик не отключается – если после выключения стеклоочистителя мотор продолжает работать, проблема заключается в неисправности реле или неисправности проводки, отвечающей за его отключение.
- Неисправности проводки – визуальный осмотр проводов на наличие обрывов или коротких замыканий может помочь выявить проблему. Важно проверить не только саму проводку, но и разъемы, которые могут окислиться или испортиться.
- Проблемы с предохранителем – перед тем как искать неисправность в моторчике, стоит проверить предохранитель стеклоочистителя. Если он перегорел, моторчик не будет получать питание.
Проверку следует начинать с простых методов: осмотр предохранителей и проводки, затем переходить к проверке самого моторчика. В случае выявления механических повреждений или износа, может потребоваться его замена.
Инструменты и материалы для замены моторчика
Для замены моторчика стеклоочистителя ВАЗ 2114 потребуется минимум инструментов и материалов. Основные из них:
1. Ключи и головки: Для демонтажа креплений моторчика понадобится набор гаечных ключей и головок с размером 8, 10 и 13 мм. Головки должны подходить к болтам крепления, чтобы избежать повреждения крепежных элементов.
2. Отвертки: Для отсоединения проводов от моторчика стеклоочистителя пригодится плоская и крестовая отвертка. Это необходимо для снятия декоративных панелей и отсоединения электрических разъемов.

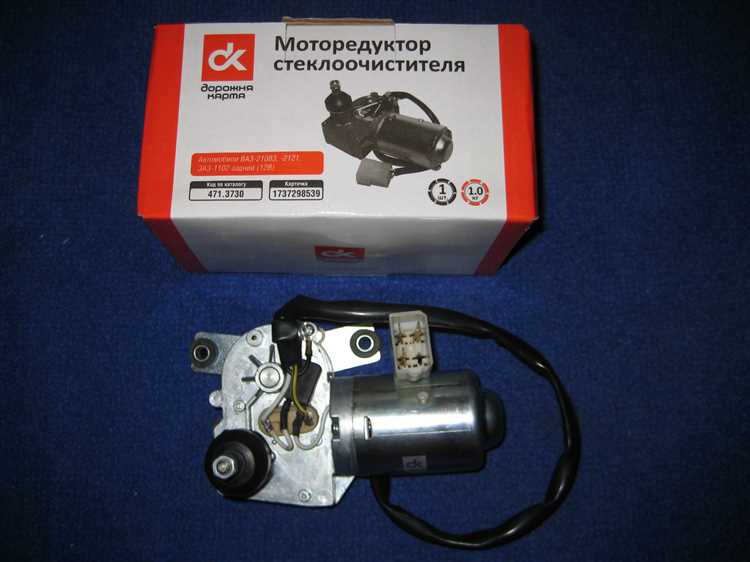

3. Новый моторчик стеклоочистителя: Важно выбрать моторчик, соответствующий модели ВАЗ 2114. Рекомендуется использовать оригинальные запчасти или качественные аналоги, чтобы гарантировать совместимость и долговечность работы устройства.
4. Прокладки и уплотнители: При установке нового моторчика стоит проверить состояние уплотнительных элементов. При необходимости заменить старые прокладки и уплотнители, чтобы избежать попадания воды в элементы электрической проводки.
5. Герметик: В случае, если соединения не герметичны, можно использовать автомобильный герметик для уплотнения стыков. Это предотвратит попадание воды в мотор и проводку.
6. Средства для чистки: Рекомендуется использовать обезжириватель или спирт для очистки мест соединений и контактных площадок, чтобы обеспечить надежное подключение проводки.
7. Перчатки и защитные очки: Обязательно используйте защитные перчатки для предотвращения повреждений рук и очки для защиты глаз от возможных случайных частиц или жидкости, которая может попасть в глаза.
Используя указанные инструменты и материалы, замена моторчика стеклоочистителя пройдет быстро и качественно. Обратите внимание на совместимость деталей и проверку соединений после установки нового моторчика для обеспечения его долговечной работы.
Подготовка автомобиля к демонтажу моторчика
Первое, что необходимо сделать, это отключить аккумулятор. Это предотвратит случайное замыкание или короткое замыкание при работе с электропроводкой. Для этого нужно снять клемму с аккумулятора, начиная с отрицательной, чтобы избежать искр.
Затем следует осмотреть и очистить область вокруг моторчика стеклоочистителя. Если в области работы есть грязь или мусор, их нужно удалить. Это обеспечит удобный доступ к моторчику и минимизирует вероятность повреждения деталей при демонтаже.
После этого стоит проверить наличие специальных инструментов, таких как отвертки с крестовой насадкой, гаечный ключ, а также отвертки с плоским лезвием для аккуратного снятия пластиковых элементов. Подготовьте контейнер для мелких деталей, чтобы избежать их потери.
Важно поднять передние стойки автомобиля или поставить его на ровную поверхность, чтобы избежать неожиданных движений во время работы. Убедитесь, что стеклоочистители находятся в верхнем положении, чтобы иметь возможность легко снять моторчик.
Также стоит проверить уровень жидкости омывателя. При необходимости, слейте избыточную жидкость, чтобы избежать ее вытекания в процессе демонтажа.
Пошаговый демонтаж старого моторчика стеклоочистителя
Для замены моторчика стеклоочистителя на ВАЗ 2114 нужно выполнить несколько последовательных действий. Это позволит избежать повреждений и сэкономить время на установку нового устройства.
1. Отключение питания
Перед началом работы отключите аккумулятор, чтобы избежать короткого замыкания при разборке электрических соединений моторчика.
2. Снятие защитной панели
Для доступа к моторчику открутите винты, удерживающие защитную панель под капотом. Используйте отвертку с крестовой насадкой. В некоторых случаях потребуется снять пластиковые элементы облицовки, чтобы полностью освободить пространство для работы.
3. Освобождение креплений моторчика
Найдите места крепления моторчика. Обычно это два винта или болта, которые нужно открутить. Используйте головку подходящего размера или отвертку, в зависимости от конструкции креплений. После этого моторчик будет свободен, но ещё удерживается проводами.
4. Отключение проводки
Отсоедините электрические соединения от моторчика. Обратите внимание на состояние контактов. Если они окислились, их можно почистить перед установкой нового моторчика.
5. Демонтаж моторчика
После откручивания креплений и отсоединения проводки аккуратно снимите моторчик. Будьте осторожны, чтобы не повредить пластиковые компоненты или стеклоочистители, если они остаются на месте.
6. Проверка состояния креплений
Перед установкой нового моторчика осмотрите места креплений. В случае коррозии или повреждений обязательно замените болты или винты, чтобы обеспечить надежную фиксацию нового устройства.
Установка нового моторчика и подключение электропроводки
После снятия старого моторчика и подготовки к установке нового, следует выполнить несколько важных шагов, чтобы правильно подключить его к электросистеме автомобиля.
- Подготовка нового моторчика: Перед установкой убедитесь, что новый моторчик стеклоочистителя соответствует модели ВАЗ 2114. Проверьте совместимость креплений и размеры.
- Установка моторчика:
- Закрепите моторчик на месте старого, используя оригинальные крепления.
- Затяните болты, чтобы предотвратить возможное ослабление крепежа во время работы стеклоочистителя.
- Подключение электропроводки:
- Сначала отсоедините аккумулятор от автомобиля, чтобы избежать коротких замыканий.
- Проверьте состояние проводки. При необходимости замените поврежденные участки проводов, особенно если они сильно изношены или покрыты коррозией.
- Подключите клеммы к моторчику, следя за правильностью соединений. Обратите внимание на маркировку клемм (положительная и отрицательная). Обычно красный провод – это плюс, черный или синий – минус.
- Проверка работы моторчика:
- После установки и подключения включите стеклоочиститель на несколько режимов, чтобы убедиться в правильности работы моторчика.
- Если моторчик не работает, проверьте контакты и напряжение на проводах.
После того как моторчик установлен и подключен, убедитесь в отсутствии проблем с проводкой и убедитесь, что все крепления надежно зафиксированы. Проведите тест на функционирование стеклоочистителей, чтобы исключить возможные неисправности.
Проверка работы стеклоочистителя после замены
После установки нового моторчика стеклоочистителя ВАЗ 2114 необходимо провести несколько проверок для уверенности в корректной работе системы. Начать стоит с визуальной оценки монтажа. Убедитесь, что моторчик установлен правильно, без перекосов, и все крепления зафиксированы надежно.
Затем включите зажигание и проверьте работу стеклоочистителя на нескольких режимах: при низкой и высокой скорости работы. Обратите внимание на равномерность движения щеток по стеклу. Щетки не должны останавливаться, подниматься или скрежетать по стеклу. Если наблюдаются эти проблемы, возможно, моторчик установлен некорректно или требуется регулировка щеток.
Для более точной диагностики можно проверить напряжение на моторчике с помощью мультиметра. Он должен соответствовать значениям, указанным в инструкции к моторчику. Напряжение должно быть стабильным при различных режимах работы. Несоответствие может указывать на проблемы с проводкой или неисправности в самом моторчике.
После проверки всех режимов работы стоит также убедиться, что моторчик не перегревается. Для этого стоит оставить стеклоочиститель включенным на несколько минут и проверить, не перегревается ли мотор. Если моторчик нагревается слишком сильно, это может свидетельствовать о внутренних повреждениях или неправильной установке.
Не забудьте проверить работу системы омывателя. Наличие нормального потока жидкости и ее равномерное распределение по стеклу также является важным показателем корректной работы стеклоочистителя.
Частые ошибки при замене и как их избежать
При замене моторчика стеклоочистителя ВАЗ 2114 часто встречаются ошибки, которые могут привести к неправильной работе системы. Рассмотрим основные из них и способы их избежать.
Ошибка 1: Несоответствие нового моторчика старому
Ошибка 2: Неправильная установка крепежа
Ошибки при установке крепежа моторчика могут привести к его перекосу или ненадежному соединению с кузовом. Это создаст дополнительные нагрузки на систему и ускорит износ деталей. При установке используйте оригинальные или качественные комплектующие. Убедитесь, что все болты и гайки закреплены надежно, без перекоса.
Ошибка 3: Игнорирование состояния щеток стеклоочистителя
После замены моторчика часто забывают проверить состояние щеток. Если щетки изношены или повреждены, они могут стать причиной перегрузки нового моторчика. Проверяйте щетки на наличие повреждений и при необходимости заменяйте их одновременно с моторчиком.
Ошибка 4: Неправильная установка проводки
Некорректное подключение проводки может привести к короткому замыканию или неправильной работе моторчика. Обратите внимание на маркировку проводов и убедитесь, что подключаете их в правильной последовательности. Для удобства используйте схемы подключения, которые идут в комплекте с новым моторчиком.
Ошибка 5: Неучет состояния фьюзера
При установке нового моторчика важно проверить состояние предохранителя в цепи стеклоочистителей. Если предохранитель перегорел, моторчик может не запуститься или выйти из строя. Регулярно проверяйте целостность фьюзера и меняйте его при необходимости.
Ошибка 6: Невнимание к смазке
После замены моторчика важно смазать механизмы стеклоочистителей. Недостаток смазки может привести к излишнему трению и ускоренному износу деталей. Используйте смазочные материалы, рекомендованные для этой системы, чтобы обеспечить долгосрочную работу моторчика и других компонентов.
Вопрос-ответ:
Как понять, что моторчик стеклоочистителя на ВАЗ 2114 неисправен?
Если стеклоочистители на ВАЗ 2114 не работают должным образом, это может указывать на проблему с моторчиком. Часто встречающиеся признаки неисправности включают: скрежет при работе щеток, полная остановка щеток, даже если включен рычаг стеклоочистителя, или нестабильная работа (щетки работают периодически). Также стоит обратить внимание на странные звуки или запахи при включении стеклоочистителей. В случае таких симптомов рекомендуется проверить моторчик на наличие повреждений или износа.
Какие инструменты понадобятся для замены моторчика стеклоочистителя на ВАЗ 2114?
Для замены моторчика стеклоочистителя на ВАЗ 2114 понадобятся несколько основных инструментов: отвертки (крупная и мелкая), ключи (обычно 10 и 13 мм), пассатижи, возможно, плоскогубцы для снятия фишек с проводки, а также головка с трещоткой для демонтажа креплений. Также стоит подготовить новую деталь – моторчик стеклоочистителя, чтобы не тратить время на поиск подходящего элемента в процессе работы.
Как снять старый моторчик стеклоочистителя на ВАЗ 2114?
Для снятия старого моторчика стеклоочистителя на ВАЗ 2114 необходимо сначала отключить аккумулятор, чтобы избежать короткого замыкания. Затем открутите все крепления, которые удерживают моторчик. Обычно они расположены в области подкапотного пространства, в районе лобового стекла. После этого нужно аккуратно отсоединить проводку, используя отвертку или пассатижи для снятия фишек. Когда моторчик освободится от креплений и проводов, его можно будет извлечь из корпуса.
Как установить новый моторчик стеклоочистителя на ВАЗ 2114?
После того как старый моторчик снят, установите новый в соответствующее место, убедившись, что все крепления совпадают. Закрепите моторчик с помощью ключей и отверток, не перетягивая крепежные элементы, чтобы не повредить корпус. Подключите проводку, убедившись в надежности контактов. После этого протестируйте работу стеклоочистителей: включите их и убедитесь, что моторчик работает нормально, а щетки двигаются без перебоев.
Что делать, если после замены моторчика стеклоочистителя на ВАЗ 2114 они не работают?
Если стеклоочистители не работают после замены моторчика, сначала проверьте правильность подключения проводки. Неправильно подключенные контакты или ослабленные соединения могут вызвать проблемы. Также стоит проверить предохранитель, отвечающий за работу стеклоочистителей, и убедиться, что он не перегорел. Если с электрикой все в порядке, возможно, проблема в самом моторчике, и он может быть неисправным или не соответствовать модели вашего автомобиля.
