Как на ваз 2104 сделать рессоры

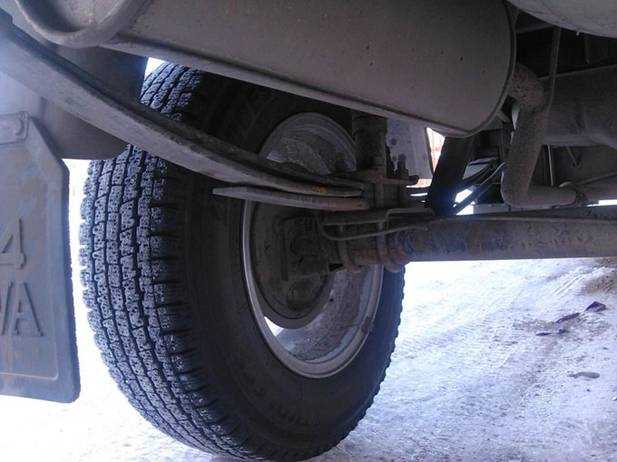

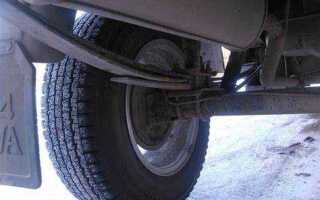

Задняя подвеска ВАЗ 2104 представляет собой рессорную систему, которая обеспечивает устойчивость и грузоподъёмность автомобиля. Однако заводские рессоры нередко требуют доработки: со временем листы теряют упругость, что снижает клиренс и ухудшает управляемость. Самостоятельное изготовление или модификация рессор позволяет адаптировать подвеску под реальные условия эксплуатации – будь то перевозка грузов или улучшение ходовых характеристик на просёлке.

Основой самодельной рессоры служат рессорные листы толщиной 6–8 мм, предпочтительно из стали 65Г или 60С2А. Для сборки потребуется набор листов разной длины, главный из которых обязательно должен иметь проушины под серьги. Перед началом работы каждый лист необходимо прогреть и выгнуть с использованием шаблона, обеспечивающего одинаковую кривизну. Тепловая обработка критична – она предотвращает усталостные трещины в процессе эксплуатации.

Крепление листов между собой выполняется с помощью центрового болта М10 и металлических стремянок. Между листами следует уложить графитовую смазку для снижения трения. Для увеличения жёсткости допустимо добавить дополнительный короткий лист – «усилитель», закреплённый с внешней стороны. При установке рессоры на автомобиль обязательно соблюдение угла установки заднего моста – от этого зависит равномерность износа резины и работа карданного вала.

После сборки и установки необходимо провести тестовую загрузку – проверить, как оседает подвеска при нагрузке и как работает амортизация. Если задняя часть автомобиля проседает более чем на 30 мм при полной загрузке, потребуется корректировка длины или количества листов. Такой подход позволяет создать сбалансированную подвеску, соответствующую индивидуальным требованиям без затрат на дорогостоящие аналоги.

Выбор материала для изготовления рессор

Для самодельных рессор на ВАЗ-2104 оптимально использовать пружинную сталь марки 65Г или 60С2А. Эти сплавы обладают высокой упругостью, износостойкостью и способностью выдерживать значительные циклические нагрузки без усталостных трещин. Толщина заготовки должна составлять от 6 до 8 мм, ширина – 50–60 мм, в зависимости от требуемой жесткости подвески.

65Г отличается хорошей обрабатываемостью в холодном состоянии и допускает термическую обработку с закалкой до твердости 40–45 HRC. При правильном отпуске сохраняет баланс между упругостью и прочностью. 60С2А обладает чуть большей сопротивляемостью к разрыву, но хуже поддаётся сварке и требует более строгого соблюдения температурных режимов при нагреве.

Категорически не рекомендуется использовать строительную сталь (например, Ст3), так как она не имеет пружинных свойств и быстро теряет форму под нагрузкой. Также нежелательно применять листовой металл из вторсырья неизвестного происхождения – в нем могут присутствовать включения, вызывающие микротрещины при эксплуатации.

Оптимальный источник материала – старые заводские рессоры от грузовых автомобилей или УАЗ, из которых можно вырезать нужные элементы. Такой металл уже прошёл заводскую термообработку и проверен временем.

Перед применением важно провести визуальный осмотр заготовки: отсутствие ржавчины, трещин и следов перегрева – обязательное условие. Любой дефект может привести к разрушению рессоры на ходу.

Как правильно измерить и рассчитать размер рессор

Перед изготовлением рессор для ВАЗ-2104 необходимо точно определить их длину, высоту подъёма и толщину листов. Это влияет на жёсткость подвески, дорожный просвет и поведение автомобиля при нагрузке.

• Снимите старые рессоры и измерьте расстояние между центрами проушин. Для ВАЗ-2104 стандартное расстояние – около 1120 мм. Это базовая длина рессоры.
• Измерьте длину от центра листа до каждой проушины. Эти значения могут отличаться, так как передняя часть рессоры короче задней. Запишите оба значения отдельно.
• Определите высоту подъёма – расстояние от плоской поверхности до центра верхней дуги рессоры в ненагруженном состоянии. Обычно она составляет 140–160 мм. Это влияет на высоту задней части кузова.
• Измерьте толщину каждого листа и их количество. Для стандартной конфигурации применяется 5 листов толщиной 6 мм. При увеличении массы автомобиля можно использовать 6–7 листов по 7 мм.

Чтобы рассчитать жёсткость, используйте формулу: K = (E × b × h³) / (4 × L³), где:

• K – жёсткость одного листа
• E – модуль упругости стали (примерно 2,1×10⁵ МПа)
• b – ширина листа, мм (обычно 60 мм)
• h – толщина листа, мм
• L – половина длины листа между креплениями, мм

Общая жёсткость рессоры складывается из жёсткости всех листов. При добавлении листов жёсткость увеличивается нелинейно. Оптимальная длина новых рессор должна соответствовать длине штатных, допускается отклонение не более ±20 мм. Изменение высоты изгиба на 10–20 мм уже заметно влияет на клиренс.

Процесс нарезки и подгонки листов для рессор

Для изготовления рессор используются листы рессорной стали марки 65Г или аналогичной, с толщиной 6–10 мм. Заготовки нарезаются из цельного листа при помощи ленточной пилы или абразивного резака. Длина каждого листа рассчитывается с учётом положения в пакете: чем выше лист, тем он короче. Например, для стандартного четырёхлистового пакета подходят размеры 750 мм, 650 мм, 550 мм и 450 мм.

После резки каждый лист тщательно очищается от заусенцев и окалины. Применяется шлифовальный круг или лепестковый диск. Это исключает очаги напряжения, которые могут привести к трещинам.

Формирование изгиба выполняется на холодную при помощи тисков и кувалды либо на прессе с оправкой, соответствующей радиусу заводской рессоры. Контроль производится путём наложения заготовки на шаблон или заводской образец. Отклонение по радиусу допускается не более 3 мм.

Для предотвращения смещения листов в пакете, на центральной оси сверлится отверстие диаметром 10 мм под центрирующий болт. Оно должно быть строго перпендикулярным, иначе возможен перекос при сборке.

На концах главного листа формируются ушки для крепления в серьгах. Загиб выполняется разогревом участка до 850–900°C с последующей формовкой в тисках. После остывания ушки закаливаются в масле и отпускаются при 200–220°C для снятия внутреннего напряжения.

Перед сборкой каждый лист смазывается графитовой пастой или техническим вазелином для предотвращения сухого трения в процессе работы рессоры.

Как сделать правильные изгибы и форму рессоры

Для формирования изгибов рессоры потребуется тиски, молоток, шаблон нужного радиуса и газовая горелка. Заготовку из рессорной стали предварительно прогревают до 850–900 °C, пока металл не станет вишнёво-красным. Нагрев равномерный, с контролем по всей длине участка изгиба.

Гибку выполняют вручную на шаблоне из стали или толстого дерева. Изгиб делают плавным, без резких изломов, чтобы исключить зоны напряжения. Радиус задаётся в зависимости от длины и количества листов рессоры: для ВАЗ 2104 обычно выбирают радиус 1200–1500 мм для основного листа.

Каждый последующий лист должен иметь чуть меньший радиус, обеспечивая правильную «пачку» рессоры. После гибки лист фиксируют до полного охлаждения, иначе форма может исказиться. Проверка симметрии выполняется визуально и с помощью линейки или шнура по центру изгиба.

Важно добиться плотного прилегания листов друг к другу. При наличии зазоров потребуется повторный подгиб или выравнивание. Поверхность изгиба шлифуется от окалины, но не шлифуют до блеска – это снижает прочность. Закалку проводят только после завершения всех изгибов.

Подготовка отверстий для крепления рессор

Перед сверлением необходимо точно разметить точки крепления. Используйте металлическую линейку и угольник для переноса размеров с чертежа. Расстояние между центрами отверстий должно соответствовать штатным параметрам: 65 мм между передними и задними точками крепления проушин рессоры.

Для разметки центров отверстий применяйте керн и молоток. Удар должен быть чётким, чтобы избежать смещения сверла в начале работы. Диаметр сверла зависит от типа крепежа: для болтов М12 – сверло 12,5 мм с припуском под обработку.

Сверлить необходимо строго перпендикулярно к плоскости лонжерона. Для этого используйте сверлильную стойку или направляющую втулку. Металл лонжерона – сталь толщиной 3 мм, рекомендуется применять сверло из быстрорежущей стали (HSS) с углом заточки 118°.

Скорость вращения – 600–800 об/мин, подача – с умеренным усилием, с обязательным применением смазки (например, машинного масла). После сверления обязательно снять заусенцы зенкером или напильником, чтобы обеспечить плотное прилегание шайбы и исключить деформацию крепёжного узла.

Проверьте совпадение отверстий с рессорой и втулками до окончательной сборки. Если отверстия не совмещаются – использовать развертку недопустимо, это приведёт к люфту. В таком случае отверстие необходимо заварить и пересверлить по разметке.

Как осуществить сборку и закрепление листов рессоры

Сборка рессоры начинается с укладки листов в порядке убывания длины. Нижний лист – основной, самый длинный, сверху укладываются последовательно укороченные. Все листы должны быть зачищены от ржавчины, особенно в местах прилегания. Обязательно проверь, чтобы поверхность была ровной и без трещин.

Перед сборкой смажь каждый лист графитовой смазкой в зоне контакта – это уменьшит трение и предотвратит скрип. Уложенные листы выравниваются строго по центру. Центральное отверстие в листах должно совпадать. Через него устанавливается центрирующий болт М10 с полной резьбой длиной около 70 мм. Затягивай болт равномерно, удерживая пакет струбцинами для предотвращения смещения листов.

После затяжки обрежь выступающую часть болта заподлицо, чтобы не мешала посадке рессоры в чашку. Место среза обработай напильником и покрой антикоррозийной смазкой.

Для фиксации пакета установи два хомута из прочной стали толщиной не менее 3 мм. Они располагаются на концах второго и третьего листа. Хомуты крепятся болтами М8 с гайками самоконтрящимися. Не допускай люфта – он приведёт к износу листов.

Перед установкой рессоры на кузов обязательно проверь жёсткость сборки вручную. Пакет не должен гнуться вбок и издавать щелчков. Только после этого можно приступать к монтажу рессоры на автомобиль.

Проверка качества и жесткости рессор после сборки

После сборки рессор на ВАЗ 2104 необходимо выполнить контроль геометрии и механических характеристик. Первым этапом проверьте симметрию каждой листовой полосы относительно центрального болта. Отклонение более 2 мм указывает на неправильную сборку или деформацию листа.

Убедитесь, что листы плотно прилегают друг к другу по всей длине. Зазоры более 0,5 мм между листами приводят к неравномерному распределению нагрузки и преждевременному износу. При необходимости подтяните стремянки, но не превышайте момент затяжки в 70 Н·м, чтобы избежать деформации металла.

Для проверки жесткости установите рессору в тиски за ушко и нагрузите центр 50-килограммовым грузом. Прогиб должен быть в пределах 10–15 мм. Прогиб менее 10 мм свидетельствует о чрезмерной жесткости, свыше 15 мм – о недостаточной упругости. Отклонения требуют корректировки числа листов или замены ослабленных элементов.

Оцените возврат рессоры в исходное положение после снятия нагрузки. Полное восстановление формы без остаточной деформации – признак качественной термообработки и правильной сборки.

Завершите проверку визуальным осмотром: трещины, следы усталости металла, ржавчина на рабочей поверхности недопустимы. Даже незначительные дефекты могут привести к поломке при эксплуатации.

Установка рессор на ВАЗ 2104 и регулировка

Перед началом установки рессор на ВАЗ 2104 необходимо демонтировать штатные пружины и амортизаторы. Автомобиль устанавливается на ровную поверхность, фиксируется на подпорки, задние колеса снимаются.

1. Открутите крепления амортизаторов и снимите их полностью.
2. Удалите пружины и отбойники, освободите нижние чашки.
3. Очистите посадочные места от грязи и ржавчины, проверьте наличие трещин и деформаций на кузове и мосту.
4. Закрепите заднюю часть рессоры к серьге, установленной на штатное место нижнего крепления амортизатора.
5. Переднюю часть рессоры соедините с кронштейном, предварительно приваренным к днищу кузова. Используйте болтовое соединение с усиленными шайбами.
6. Центральный болт рессоры должен совмещаться с отверстиями в нижнем мостовом креплении. Зафиксируйте его стальной скобой с применением болтов М12 с прочностью не ниже 8.8.
7. Установите новые амортизаторы, совместимые по длине и ходу с установленными рессорами. Нижние проушины крепятся к мосту, верхние – к кронштейну на кузове. Желательно использовать амортизаторы с увеличенной жесткостью.

После установки необходимо выполнить регулировку:

• Измерьте клиренс автомобиля в центральной точке между колесами – допустимое отклонение не более ±10 мм относительно номинала в 215 мм.
• Проверьте симметрию установки: расстояние от верхней точки арки до центра ступицы должно совпадать с точностью до 5 мм с обеих сторон.
• При необходимости – регулируйте длину серьг, изменяя угол установки рессоры.
• После 100–150 км пробега выполните подтяжку всех соединений и проверьте отсутствие люфтов.

Установка рессор повышает грузоподъемность, но изменяет поведение задней подвески. Рекомендуется дополнительно усилить кузов в точках крепления для предотвращения образования трещин.

Вопрос-ответ:

Как сделать рессоры для ВАЗ 2104 своими руками?

Для изготовления рессор для ВАЗ 2104 потребуется несколько материалов: пружинная сталь, металлообрабатывающее оборудование (например, болгарка, сварочный аппарат, наждачная бумага) и базовые инструменты (молоток, ключи). Нужно начать с измерения и нарезки стальной полосы, которая будет основой для рессоры. Затем изготавливаются элементы изгиба, с учетом необходимой нагрузки на кузов. После обработки, все части аккуратно соединяются с помощью сварки и проверки на прочность. Это сложный процесс, требующий точности и знаний в области кузовного ремонта и сварки.

Можно ли изготовить рессоры для ВАЗ 2104, если нет профессиональных инструментов?

Изготовление рессор без профессиональных инструментов возможно, но этот процесс потребует больше усилий и времени. Вместо специального оборудования можно использовать стандартные домашние инструменты, такие как болгарка и молоток. Важно помнить, что работа с металлом требует точности и аккуратности, так как даже малейшая ошибка может повлиять на качество рессоры и безопасность автомобиля. Поэтому если нет уверенности в своих силах, лучше обратиться к специалистам для такого ремонта.

Что влияет на прочность рессоры для ВАЗ 2104 при её изготовлении?

На прочность рессоры влияет несколько факторов. Во-первых, важно правильно выбрать материал — пружинная сталь, как наиболее подходящий вариант, поскольку она имеет необходимую упругость и прочность. Во-вторых, точность изготовления: все изгибы и размеры должны быть соблюдены в строгом соответствии с расчетами. Если рессора будет недостаточно гибкой или наоборот слишком жесткой, это скажется на комфортности езды и долговечности автомобиля. Наконец, процесс термообработки и сварки также критичен, поскольку от этого зависит, насколько эффективно рессора будет выполнять свою функцию.

Какие ошибки чаще всего допускают при изготовлении рессор на ВАЗ 2104 своими руками?

Основные ошибки при изготовлении рессор включают неправильный выбор материала (использование неподходящей стали), ошибки в расчетах размеров и углов изгиба, а также недостаточную прочность сварных швов. Очень часто новички пытаются сделать рессоры слишком жесткими или, наоборот, слишком мягкими, что приводит к плохой амортизации и нестабильности автомобиля. Кроме того, важно помнить, что перед установкой рессоры нужно тщательно проверить её на прочность, чтобы избежать поломок в процессе эксплуатации.
