На ВАЗ 2110 установка светодиодных противотуманных фар (ПТФ) требует точной регулировки, особенно при замене штатной оптики на более яркие и направленные LED-модули. Неправильный угол наклона может ослеплять встречных водителей и снижать эффективность освещения дорожного полотна в тумане и осадках.

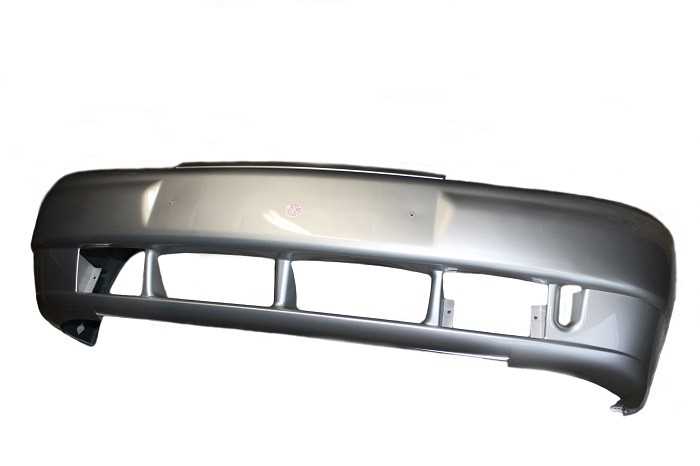

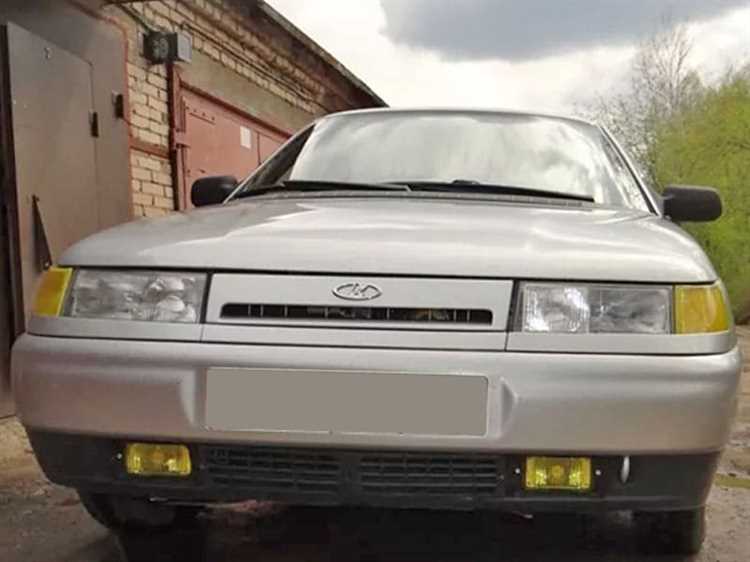

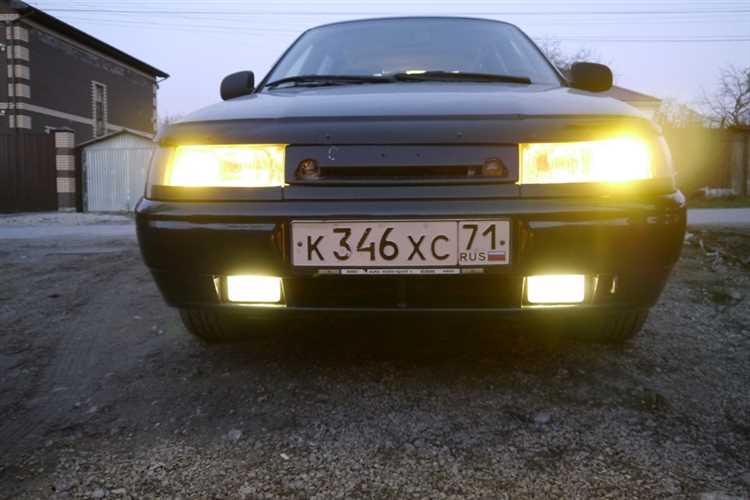

ПТФ на ВАЗ 2110 располагаются в нижней части переднего бампера, и световой пучок должен быть направлен строго ниже уровня центра фар. Оптимальная высота центральной точки светового пучка – не выше 25 см от земли при стандартной посадке автомобиля и горизонтальной поверхности. При этом боковой разлет света не должен выходить за пределы ширины автомобиля более чем на 20%.
Для точной настройки потребуется ровная площадка, рулетка, отвес, строительный уровень и стенд или стена с нанесенной разметкой. Расстояние от автомобиля до стены – 5 метров, при этом машина должна быть полностью загружена как при реальной эксплуатации. Рекомендуется предварительно выставить давление в шинах согласно заводским параметрам.
Процесс регулировки сводится к повороту крепежных винтов на корпусе ПТФ. Винт вертикальной коррекции отвечает за высоту светового пятна, а при наличии бокового винта можно подкорректировать горизонтальное направление. Важно добиваться равномерного распределения света на уровне нижней части разметки, с ярко выраженной границей пучка.
Как подготовить ВАЗ 2110 к регулировке светодиодных ПТФ
Перед началом регулировки светодиодных противотуманных фар (ПТФ) на ВАЗ 2110 необходимо обеспечить стабильные условия и исключить внешние погрешности. Подготовка автомобиля включает следующие обязательные этапы:
1. Проверка давления в шинах: Убедитесь, что давление соответствует заводским значениям – 2.0 бар для передней и 1.9 бар для задней оси. Несоответствие влияет на наклон кузова и искажает светотеневую границу.
2. Заправка топливного бака: Уровень топлива должен быть не менее ¾ от полного объема. Недостаток массы в задней части автомобиля может исказить положение кузова относительно горизонта.
3. Очистка оптики: Поверхности ПТФ должны быть чистыми и сухими. Загрязнения рассеивают свет и мешают точной настройке. Протереть мягкой безворсовой тканью с использованием стеклоочистителя без аммиака.
4. Удаление лишнего груза: Из багажника и салона убирается весь ненужный груз. Весовое распределение должно быть приближено к стандартному, особенно если ПТФ регулируются без нагрузки.
5. Проверка подвески: Подвеска не должна иметь люфтов и просадок. Изношенные амортизаторы, пружины или сайлентблоки изменяют угол установки кузова, что приводит к некорректной регулировке света.
6. Установка автомобиля на ровную площадку: Площадка должна быть горизонтальной, с перепадом не более 5 мм на 1 метр. Проверить уровнем или длинной рейкой с пузырьковым уровнем. Минимальное расстояние до стены – 5 метров.
7. Выравнивание кузова: Автомобиль должен быть полностью заглушен, стоять на ручнике, с прямыми передними колесами. Давление на подвеску должно быть стабилизировано – для этого достаточно 5–10 секунд покачать авто с каждой стороны и отпустить.
После выполнения всех пунктов можно переходить к разметке экрана и настройке направления светового потока.
Выбор подходящей поверхности и условий для регулировки
Регулировку светодиодных противотуманных фар на ВАЗ 2110 необходимо проводить на ровной горизонтальной площадке длиной не менее 7 метров. Идеально подходит асфальтированная поверхность без уклонов и трещин, чтобы избежать искажения луча при замерах.
Перед стеной, на которую будет направлен свет, должно быть свободное пространство не менее 5 метров. Стена должна быть светлой, матовой и без декоративных элементов, чтобы световой пучок не рассеивался. Оптимальная высота стены – не менее 1,5 метра от уровня земли.
Автомобиль устанавливается строго перпендикулярно к стене на расстоянии 5 метров. Расстояние от центра фары до земли измеряется рулеткой и используется для разметки контрольной линии на стене. Эта линия проводится на уровне центра ПТФ и служит базовой для настройки.
Процедуру лучше выполнять в темное время суток или в закрытом гараже без посторонних источников света. Это позволяет точно видеть границу светового пятна и избежать ошибок в настройке. Давление в шинах и загрузка автомобиля должны соответствовать стандарту – водитель и полный бак топлива.
Инструменты и материалы, необходимые для точной настройки
Для корректной регулировки светодиодных ПТФ на ВАЗ 2110 потребуется минимальный, но точный набор инструментов. В первую очередь необходим шестигранный ключ на 6 мм – он используется для вращения регулировочного винта корпуса ПТФ. Без него невозможно задать нужный угол наклона.
Понадобится ровная площадка длиной не менее 5 метров с вертикальной стеной, на которую будет проецироваться световой пучок. Расстояние от автомобиля до стены должно составлять строго 3 метра – это стандарт для большинства регулировочных работ.
Мел или изолента контрастного цвета нужны для нанесения контрольных линий на стене: горизонталь на уровне центра ПТФ и нижняя граница светового пятна с занижением в 5 см. Это позволяет задать правильную вертикальную ориентацию пучка.
Уровень (строительный пузырьковый или лазерный) обязателен для проверки положения кузова. Регулировка проводится только при горизонтальном положении автомобиля, с нормальным давлением в шинах и без нагрузки в салоне.
Тестер напряжения или мультиметр поможет исключить падение напряжения при включении ПТФ – светодиоды чувствительны к питанию, и снижение яркости может исказить результат регулировки.
Наконец, стоит подготовить перчатки и мягкую ткань для защиты корпуса ПТФ от повреждений при работе с инструментами в узких пространствах бампера.
Разметка стены для определения правильного светового пучка
Для точной настройки светодиодных противотуманных фар на ВАЗ 2110 необходима корректная разметка стены. Это позволяет отрегулировать световой пучок по высоте и направлению без специальных стендов.
- Выберите ровную вертикальную стену без выступов. Расстояние от автомобиля до стены – строго 5 метров.
- Установите автомобиль на ровную горизонтальную площадку. Давление в шинах должно соответствовать норме. Бак – минимум наполовину полный. В салоне – без груза.
- Измерьте расстояние от земли до центра каждой ПТФ. Обычно для ВАЗ 2110 оно составляет около 35–45 см. Запишите значения для левой и правой фары отдельно.
- На стене отметьте два горизонтальных уровня: один на высоте центра левой фары, второй – правой. Эти линии должны быть строго параллельны земле.
- Ниже каждой горизонтальной линии отступите 5 см и проведите ещё одну линию – это граница верхнего уровня светового пучка.
- Отметьте вертикальные линии по центру каждой фары. Для этого измерьте расстояние между центрами ПТФ и перенесите его на стену. Центры фар должны быть строго перпендикулярны линии кузова.
После разметки включите ПТФ и проверьте, чтобы световой пучок заканчивался строго по нижней линии и не пересекал горизонт выше неё. Центр светового пятна должен находиться немного ниже центра фар и смещаться вправо от вертикальной оси для недопущения ослепления встречного транспорта.
Порядок регулировки вертикального и горизонтального угла свечения
Для точной настройки светодиодных противотуманных фар на ВАЗ 2110 требуется строго соблюдать порядок регулировки. Работы выполняются в условиях ровной площадки с вертикальной стеной и минимальным внешним освещением. Расстояние от автомобиля до стены – 5 метров.
- Заправить бак минимум наполовину, установить давление в шинах по заводским нормам.
- Убедиться в исправности подвески и симметричности клиренса.
- На стене отметить горизонтальную линию на уровне центра фар (измеряется от земли до центра каждой ПТФ).
- Нанести вторую горизонтальную линию на 5 см ниже первой – она будет контрольной для вертикальной регулировки.
- Включить ПТФ и убедиться, что световой пучок касается второй линии, не поднимаясь выше – это обеспечит правильный вертикальный угол.
- Для регулировки использовать винт вертикального наклона на корпусе фары. Поворачивать по часовой стрелке для понижения, против – для повышения пучка.
- После вертикальной настройки приступить к горизонтальной. Центральная часть светового пучка должна находиться строго по оси автомобиля.
- На стене провести вертикальную линию по центру автомобиля (можно воспользоваться уровнем и отвесом от капота).
- Сдвиг светового пятна вправо или влево корректируется винтом горизонтальной регулировки.
- Контроль после каждой регулировки – включение/выключение ПТФ и наблюдение за реакцией света на стене. При смещении – корректировка повторно.
Нельзя допускать пересвета выше контрольной линии – это приведёт к ослеплению встречных водителей и ухудшению видимости в тумане. Настройка должна завершиться после двух-трёх корректировок с полной фиксацией положения винтов.
Особенности регулировки ПТФ при замене стандартных ламп на светодиоды
При замене стандартных ламп в противотуманных фарах (ПТФ) ВАЗ 2110 на светодиоды, необходимо учитывать несколько ключевых особенностей, связанных с различиями в характеристиках источников света и их влиянии на систему регулировки фар.
Светодиодные лампы, в отличие от галогенных или обычных ламп накаливания, имеют иную световую характеристику: они дают более яркое, направленное освещение с меньшей рассеянностью. Это означает, что светодиоды могут создавать более интенсивный световой поток, который при неправильной регулировке будет ослеплять водителей встречных автомобилей, что недопустимо с точки зрения безопасности. Важно настроить фары таким образом, чтобы свет не выходил за пределы допустимой зоны.
Основная проблема заключается в том, что стандартная регулировка ПТФ, выполненная под обычные лампы, может не подходить для светодиодов, так как светодиоды имеют более компактную форму и могут излучать свет под углом, отличным от угла обычной лампы. Из-за этого, при установке светодиодов, угол наклона и положение фары могут требовать дополнительных корректировок.
Для правильной регулировки необходимо обратить внимание на следующие моменты:
1. Проверка положения фары. После установки светодиодов фары могут быть изначально смещены относительно нужного угла. Это связано с конструктивными различиями в креплении светодиодов по сравнению с традиционными лампами. Перед регулировкой убедитесь, что фара установлена на корректной оси.
2. Позиция светодиода в цоколе. Убедитесь, что новый светодиод установлен на правильной высоте и глубине в патроне. Неправильная установка лампы может привести к некорректному распределению света, что потребует дополнительных настроек угла наклона.
3. Регулировка по горизонтали и вертикали. Как и в случае с обычными лампами, настройка светодиодов по горизонтали и вертикали должна происходить на специальной стене или экране, находящемся на расстоянии 10-15 метров от машины. Это позволит правильно установить световой пучок, чтобы он не ослеплял других водителей, но при этом обеспечивал достаточное освещение дороги.
4. Регулировка яркости. Для некоторых автомобилей с современными светодиодами возможно изменение яркости света с помощью бортовой системы. Если ваше авто поддерживает такие функции, настройте яркость на оптимальное значение, чтобы избежать ненужного ослепления и обеспечить хороший обзор дороги в условиях тумана или ночного движения.
5. Дополнительные элементы. Некоторые модели светодиодов для ПТФ оснащены встроенными вентиляторами или радиаторами для охлаждения. При установке таких ламп важно учитывать, что место установки может потребовать коррекции для правильного расположения этих компонентов, чтобы они не мешали функционированию фары.
Регулировка ПТФ после установки светодиодов требует точности и учета множества факторов. Если вы не уверены в своих силах, лучше обратиться к специалистам, чтобы избежать ошибок, которые могут привести к плохой видимости или нарушению правил дорожного движения.
Проверка результата и устранение типичных ошибок настройки
После завершения настройки светодиодных противотуманных фар (ПТФ) на ВАЗ 2110 важно тщательно проверить их положение и эффективность. Неправильно настроенные фары могут ухудшить видимость на дороге и ослепить других водителей.
Для проверки установки фары необходимо стоять на ровной поверхности с включенным мотором автомобиля. Фары должны светить так, чтобы световой поток был направлен на землю, не выходя за пределы дорожного полотна. Линия освещенности не должна быть выше уровня 1 метра от земли на расстоянии 10 метров от автомобиля. При этом важно, чтобы свет не направлялся в глаза встречным водителям.
Типичные ошибки при настройке ПТФ включают следующие моменты:
1. Неправильное направление света. Часто встречается, когда фары направлены слишком высоко, что вызывает ослепление встречных водителей. Это можно исправить, отрегулировав наклон фары с помощью регулировочных болтов.
2. Неравномерное освещение. Это может быть результатом неправильного выравнивания фар относительно друг друга. Нужно убедиться, что свет от обеих фар распределяется одинаково, и они направлены на одну точку. Регулировка по горизонтали и вертикали поможет устранить этот дефект.
3. Слабое освещение. Если ПТФ не обеспечивают нужную яркость, возможно, они настроены слишком низко или лампы повреждены. В таком случае стоит проверить крепление фары и заменить лампы, если они не исправны.
4. Искажения светового пятна. Это может происходить из-за повреждений линз или некачественной установки самого светодиодного модуля. В таком случае потребуется проверка и, при необходимости, замена поврежденных компонентов.
Регулярная проверка угла наклона и высоты ПТФ позволит избежать неправильной работы системы освещения и повысить безопасность на дороге.
Вопрос-ответ:
Как правильно настроить угол наклона светодиодных ПТФ на ВАЗ 2110?
Для корректной настройки угла наклона светодиодных противотуманных фар (ПТФ) на ВАЗ 2110 необходимо использовать стандартную регулировочную процедуру, которая предполагает установку автомобиля на ровной поверхности. Для начала, определите точку, на которой будет установлен световой поток (например, с помощью стенки или другой вертикальной плоскости). Сначала отрегулируйте вертикальное положение, а затем горизонтальное. Угол наклона должен быть настроен так, чтобы световой поток не ослеплял водителей встречного транспорта, но при этом обеспечивал хорошую видимость дороги перед автомобилем.
Какие инструменты нужны для регулировки ПТФ на ВАЗ 2110?
Для регулировки ПТФ на ВАЗ 2110 вам понадобятся следующие инструменты: крестовая отвертка для снятия крышки фар, возможно, шестигранный ключ для корректировки регулировки, рулетка или линейка для точности измерений, а также уровень или маркер для установки правильной высоты света. Важно также иметь помощника для проверки регулировки на месте.
Можно ли отрегулировать ПТФ на ВАЗ 2110 без использования стенки или другого объекта?
Хотя использование стенки или вертикальной поверхности значительно упрощает настройку ПТФ, отрегулировать их можно и без неё, ориентируясь по уровню и на глаз. Для этого нужно установить машину на ровную поверхность, измерить высоту фар и выставить свет таким образом, чтобы он не выходил за пределы дороги, но освещал её максимально эффективно. Однако результат может быть менее точным, и для получения лучшего эффекта всё же рекомендуется использовать плоскую поверхность, например, стену.
Как часто нужно регулировать ПТФ на ВАЗ 2110?
Регулировка ПТФ на ВАЗ 2110 обычно не требуется слишком часто. Однако стоит проводить проверку и корректировку, если вы заметили, что фары светят не туда, где нужно, или если ваш автомобиль недавно подвергался сильным ударам (например, после аварии или при установке новых фар). Также корректировка может понадобиться после замены ламп или если фары имеют склонность к смещению после длительного использования.
Можно ли установить светодиодные ПТФ вместо стандартных на ВАЗ 2110?
Да, замена стандартных противотуманных фар на светодиодные возможна, но нужно учитывать, что светодиодные ПТФ могут требовать других креплений или дополнительных модификаций в подключении. Также важно правильно настроить угол наклона светодиодов, так как они могут иметь более яркое и широкое свечение, что, в свою очередь, потребует более тщательной регулировки, чтобы избежать ослепления других водителей.
Как правильно отрегулировать светодиодные ПТФ на ВАЗ 2110?
Для регулировки светодиодных противотуманных фар (ПТФ) на ВАЗ 2110 потребуется базовый набор инструментов и немного терпения. Важно, чтобы фары были установлены правильно и не нарушали законы дорожного движения. Для начала, нужно установить автомобиль на ровную поверхность и отмерить расстояние от земли до центра фары. Затем можно открутить крепежные элементы ПТФ и настроить их на нужный угол. Обычно они регулируются по вертикали и горизонтали с помощью специальных винтов. После этого рекомендуется протестировать работу фар на дороге, чтобы убедиться, что свет направлен так, чтобы не ослеплять других водителей, но при этом хорошо освещать дорогу.
Какие проблемы могут возникнуть при регулировке светодиодных ПТФ на ВАЗ 2110?

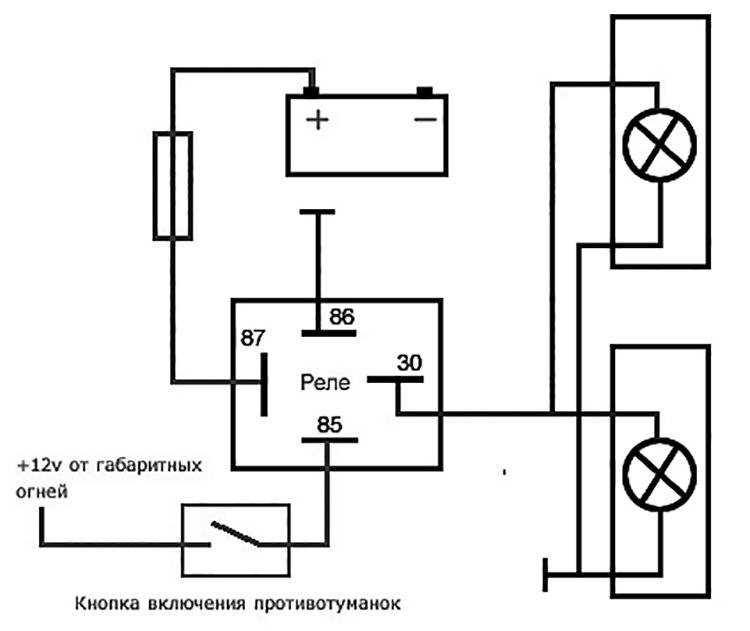

При регулировке светодиодных ПТФ на ВАЗ 2110 могут возникнуть несколько проблем. Например, если фары плохо закреплены, они могут двигаться после регулировки, и настройки сбиваются. Также важно учитывать, что светодиодные ПТФ могут требовать более точной настройки, чем традиционные лампы, так как их световой поток более направленный. Если не соблюдать правильный угол наклона, свет может быть слишком ярким для встречных водителей или наоборот, слабым для хорошей видимости. Иногда могут возникать проблемы с соединениями проводки, особенно если фары подключаются через переходники. В таких случаях стоит проверить все контакты и, если необходимо, заменить поврежденные элементы.
