Как отрегулировать сцепление на ваз 2110

На моделях ВАЗ 2110 с механической коробкой передач сцепление регулируется с помощью изменения длины троса, соединяющего педаль с вилкой сцепления. Некорректная регулировка приводит к пробуксовке, неполному выключению сцепления или затрудненному включению передач. Оптимальный свободный ход педали сцепления для ВАЗ 2110 составляет 120–130 мм, при этом зазор между толкателем и вилкой должен быть 3–5 мм.

Прямым признаком необходимости регулировки является затрудненное переключение передач на заведенном двигателе или повышенная вибрация при старте. В таких случаях первым делом необходимо проверить состояние троса: он не должен быть изношен, перетерт или иметь сильный люфт в наконечниках. Для доступа к регулировочной гайке потребуется ключ на 13 и удобный доступ к моторному отсеку со стороны аккумулятора.

Работы выполняются на холодном двигателе, желательно на ровной поверхности. После ослабления контргайки трос подтягивается или ослабляется, ориентируясь на величину свободного хода педали и начальное движение вилки сцепления. По завершении регулировки важно проконтролировать плавность включения всех передач и отсутствие признаков проскальзывания диска сцепления при ускорении.

Как определить необходимость регулировки сцепления

Основной признак необходимости регулировки – изменение высоты хода педали сцепления. Если свободный ход превышает 1,5–2 см или педаль начинает «брать» слишком высоко (выше 13–15 см от пола), это указывает на износ или сбой в регулировке.

Второй признак – затруднённое переключение передач, особенно первой и задней. Если при выжатом сцеплении включение происходит с усилием или сопровождается хрустом, это говорит о недостаточном выжиме сцепления.

При пробуксовке на повышенных передачах и резком увеличении оборотов без соответствующего прироста скорости следует проверить натяжение троса сцепления – он может быть перетянут или ослаблен.

Обратите внимание на вибрации при трогании с места. Если автомобиль дёргается даже при аккуратном отпускании педали, возможна некорректная работа механизма сцепления из-за неправильной регулировки.

Проверьте усилие нажатия на педаль. Если она стала заметно мягче или, наоборот, туже, чем обычно, есть вероятность нарушения начального положения вилки выключения сцепления.

Измерить параметры можно с помощью линейки и визуального осмотра:

Наличие даже одного из указанных признаков – повод для немедленной проверки и регулировки сцепления во избежание ускоренного износа деталей трансмиссии.

Инструменты и материалы, необходимые для работы

Для регулировки сцепления на ВАЗ 2110 потребуется следующий набор:

• Набор ключей: рожковый и накидной на 8, 10, 13 мм. Особенно важен ключ на 10 для регулировочной гайки троса.
• Гаечный ключ с трещоткой или головка с удлинителем – ускоряет доступ к труднодоступным соединениям.
• Плоская отвертка – для фиксации троса при регулировке и демонтаже защитных кожухов.
• Штангенциркуль или линейка – для точного измерения свободного хода педали сцепления (допустимое значение: 25–35 мм).
• Смазка типа Литол-24 – для обработки троса и направляющих, предотвращающая заклинивание механизма.
• Перчатки из плотной ткани – снижают риск травм при работе в моторном отсеке.
• Фонарик или налобный светильник – необходим для работы при недостаточном освещении подкапотного пространства.

Рекомендуется иметь под рукой ветошь для удаления грязи с элементов крепления и очистки рабочих зон.

Подготовка автомобиля к регулировке сцепления

Перед началом работ убедитесь, что автомобиль установлен на ровной горизонтальной поверхности. Задние колеса необходимо зафиксировать противооткатными упорами, а передние – зафиксировать ручным тормозом.

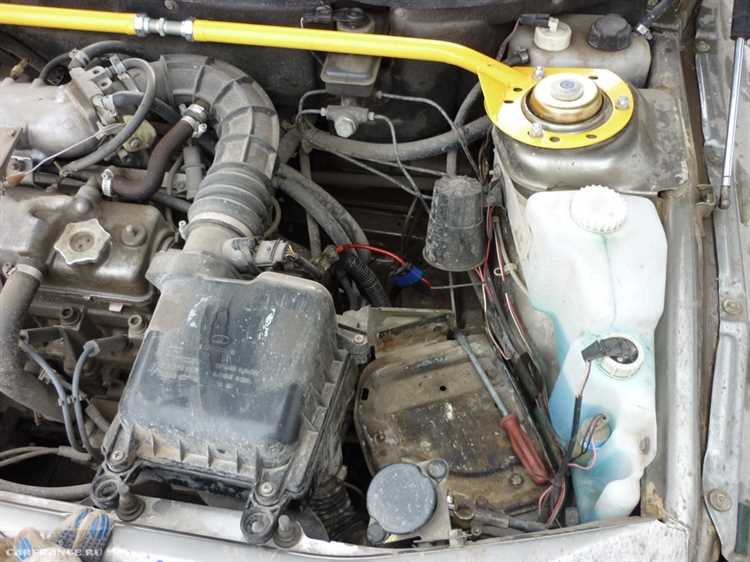

Откройте капот и отсоедините минусовую клемму аккумулятора, чтобы исключить случайное замыкание при работе с металлическими инструментами в моторном отсеке.

Для доступа к механизму сцепления снимите воздушный фильтр в сборе. Ослабьте хомуты, отсоедините патрубки и аккуратно извлеките корпус фильтра. Это обеспечит свободный доступ к тросику сцепления и его креплениям.

Проверьте состояние троса сцепления: отсутствие разлохмаченных участков, изгибов и износа оболочки. Повреждённый трос подлежит обязательной замене до начала регулировки.

Очистите от грязи и пыли область вокруг вилки сцепления, резьбовой части троса и регулировочной гайки. Используйте щётку с металлическим ворсом и аэрозоль типа WD-40 для облегчения последующей регулировки.

Убедитесь, что педаль сцепления возвращается в исходное положение без заеданий. При наличии посторонних звуков или заеданий необходимо устранить причину до начала регулировки.

Пошаговая настройка свободного хода педали сцепления

Свободный ход педали сцепления на ВАЗ 2110 должен составлять 25–35 мм. Превышение или занижение этого значения ведёт к неполному выключению сцепления или его пробуксовке. Ниже приведена точная инструкция по регулировке.

1. Откройте капот и найдите регулировочную гайку на наконечнике троса сцепления, расположенного между педалью и вилкой сцепления.
2. Проверьте текущий свободный ход педали. Используйте линейку или штангенциркуль. Измерение производите от верхнего положения педали до момента, когда начинается сопротивление.
3. Если ход отличается от нормы, ослабьте контргайку, удерживающую регулировочную гайку.
4. Поверните регулировочную гайку:
   • По часовой стрелке – свободный ход увеличивается.
   • Против часовой стрелки – ход уменьшается.
5. После каждой регулировки проверяйте ход педали повторным измерением.
6. Когда ход попадёт в диапазон 25–35 мм, затяните контргайку, фиксируя результат.
7. Нажмите на педаль сцепления несколько раз, убедитесь, что ход остался стабильным.
8. Проведите тест-драйв: включите первую передачу, трогайтесь с места. Отсутствие рывков и лёгкое переключение передач подтверждают корректную настройку.

Износ троса, изогнутая вилка или заклинившая направляющая могут мешать точной регулировке. При наличии сопротивления или скрипа – замените изношенные элементы.

Регулировка троса сцепления на ВАЗ 2110

Проверьте свободный ход педали сцепления. Нормальное значение – 25–35 мм. Измерьте его линейкой от исходного положения педали до момента начала сопротивления. При отклонении от нормы потребуется корректировка троса.

Откройте капот и найдите регулировочную гайку на конце троса сцепления, расположенную на кронштейне коробки передач. Она фиксирует положение наконечника троса.

Ослабьте контргайку. Ключом на 10 поверните регулировочную гайку: по часовой стрелке – чтобы уменьшить свободный ход, против – чтобы увеличить. После каждого поворота проверяйте ход педали и добивайтесь точного значения.

При слишком большом свободном ходе сцепление «схватывает» в самом конце, что увеличивает износ диска. Если ход слишком мал – возникает неполное выключение сцепления, что вызывает затруднения при переключении передач.

После настройки затяните контргайку, убедитесь, что оболочка троса плотно сидит в посадочных местах и не имеет перегибов. При необходимости смажьте трос силиконовой смазкой, чтобы снизить трение и продлить срок службы.

Проверьте результат в движении: сцепление должно включаться плавно, без рывков, а переключение передач – происходить легко. При повторном отклонении параметров замените трос, особенно при наличии растяжения или повреждения оболочки.

Проверка и настройка зазора между вилкой и штоком

Для корректной работы сцепления на ВАЗ 2110 необходимо точно настроить зазор между вилкой и штоком. Неправильный зазор может привести к неправильному взаимодействию сцепления с маховиком, что повлияет на его эффективность и долговечность. Зазор должен быть в пределах 0,2-0,4 мм для нормальной работы системы.

Для проверки зазора потребуется несколько инструментов: щупы, отвертка и гаечный ключ. Начните с того, что снимите защитный кожух сцепления и осмотрите вилку и шток. Убедитесь, что вилки не имеют износа и повреждений, а шток свободно перемещается в направляющей.

После того как вы убедились в исправности компонентов, возьмите щуп с нужным размером (например, 0,3 мм) и вставьте его между вилкой и штоком. Щуп должен легко проходить, но при этом не быть слишком свободным. Если зазор слишком велик или мал, потребуется регулировка.

Для корректировки зазора отрегулируйте положение вилки с помощью регулировочной гайки на штоке. Закручивая или откручивая гайку, вы увеличиваете или уменьшаете зазор. Прокачайте сцепление несколько раз, чтобы проверить результат. После регулировки еще раз измерьте зазор, чтобы убедиться, что он находится в пределах нормы.

Невыполнение этой процедуры или неправильная настройка зазора могут привести к ухудшению работы сцепления, появлению посторонних шумов и даже преждевременному износу компонентов системы.

Как устранить тугой или «проваливающийся» ход педали

Если педаль сцепления на ВАЗ 2110 стала тугой или, наоборот, проваливается, это может быть связано с несколькими проблемами, которые необходимо устранить. Рассмотрим основные причины и способы их устранения.

1. Проверка уровня жидкости в гидроприводе сцепления

Если ход педали тугой или нечеткий, первым делом проверьте уровень жидкости в гидроприводе. Низкий уровень жидкости может привести к ухудшению работы сцепления. Для проверки откройте крышку бачка и при необходимости долейте жидкость, используя рекомендованный производителем тип жидкости (чаще всего это тормозная жидкость DOT 3 или DOT 4). Если уровень жидкости продолжает снижаться, возможно, имеется утечка, и необходимо проверить шланги и соединения.

2. Проверка сцепления на наличие загрязнений

Загрязнение системы сцепления также может стать причиной тугого или проваливающегося хода педали. Если в систему попала грязь или вода, это приведет к неправильной работе. Для устранения проблемы следует провести промывку гидравлической системы сцепления. Для этого можно использовать специальное оборудование или обратиться в автосервис.

3. Проблемы с рабочим цилиндром сцепления

Если сцепление работает некорректно, возможно, поврежден рабочий цилиндр. Это проявляется как проваливающаяся педаль. Необходимо проверить герметичность цилиндра, а также его состояние. Если на стенках цилиндра появились трещины или повреждения, его нужно заменить. Иногда достаточно заменить только уплотнительные кольца.

4. Ослабление натяжения троса сцепления (для моделей с механическим приводом)

На моделях с тросовым приводом сцепления тугой ход педали может быть вызван неправильным натяжением троса. Чтобы устранить эту проблему, нужно открутить регулировочный болт, ослабить натяжение троса и заново настроить его с учетом рекомендуемой натяженности. Если трос сильно изношен, лучше заменить его новым.

5. Проверка пружины сцепления

Если педаль проваливается, причиной может быть ослабление или поломка пружины сцепления. Пружина должна возвращать педаль в исходное положение после отпускания. Если она повреждена, ее замена решит проблему. Для замены пружины необходимо снять картер сцепления, что лучше делать в сервисе, если нет опыта.

6. Неисправности в рабочем цилиндре или сцеплении

В некоторых случаях тугой ход педали связан с неисправностью самого сцепления, например, износом диска сцепления, выжимного подшипника или корзины сцепления. При наличии таких повреждений педаль сцепления будет работать с трудом или заедать. В этом случае необходимо провести диагностику и, скорее всего, заменить поврежденные компоненты.

Решение этих проблем позволит вернуть педаль сцепления в нормальное состояние и обеспечить комфортное управление автомобилем. Если самостоятельная диагностика не принесла результата, рекомендуется обратиться в автосервис для более детальной проверки системы сцепления.

Контроль качества регулировки и тест-драйв

После того как регулировка сцепления на ВАЗ 2110 выполнена, необходимо провести контроль качества, чтобы убедиться в правильности настроек и отсутствии проблем. Для этого существует несколько простых, но эффективных методов.

1. Проверка хода педали сцепления

Первым шагом является проверка хода педали сцепления. Он должен быть в пределах 15-25 мм. Педаль не должна «проваливаться» или быть слишком жесткой. Если она не возвращается в исходное положение, возможно, потребуется регулировка троса или замена его элементов.

2. Тест на пробуксовку

На первом этапе теста необходимо плавно включить сцепление на месте. Должно ощущаться плавное отсоединение и подключение трансмиссии без рывков и посторонних шумов. Если сцепление «буксует» или двигатель резко начинает работать на более высоких оборотах, значит, регулировка выполнена неправильно, и сцепление необходимо подрегулировать.

3. Проверка сцепления на ходу

Для этого нужно выполнить короткий тест-драйв. После того как сцепление настроено, рекомендуется выехать на дорогу с различными режимами движения. Важно убедиться, что сцепление работает при ускорении, торможении и переключении передач. Оно не должно проскальзывать, и переключение должно происходить без усилий или «провалов».

4. Плавность переключения передач

При переключении передач в движении не должно быть никаких проблем, таких как трудности при включении или «зажим» коробки передач. Рекомендуется провести переключения на различных скоростях, включая передачу на низких и высоких оборотах двигателя. Если передачи переключаются плавно, сцепление настроено корректно.

5. Оценка износа и состояния элементов

После регулировки сцепления важно также проверить состояние компонентов: троса сцепления, вилки, подшипников и самого диска сцепления. Регулярная диагностика этих элементов поможет избежать проблем в будущем. Износ одного из компонентов может повлиять на общую работу системы.

6. Тест на «втягивание»

Для проверки, не слишком ли жесткий или мягкий ход педали, можно выполнить «втягивание» сцепления. Это делается путем плавного отпускания педали на ходу. Если сцепление срабатывает в нужный момент и без заеданий, значит, система настроена верно.

После проведения этих тестов можно быть уверенным в правильности регулировки сцепления. В случае обнаружения каких-либо проблем, потребуется повторить настройку или произвести замену изношенных деталей.

Вопрос-ответ:

Как отрегулировать сцепление на ВАЗ 2110 своими руками?

Чтобы отрегулировать сцепление на ВАЗ 2110, нужно проверить зазор между педалью сцепления и корпусом кузова. Для этого сначала ослабьте болты крепления троса сцепления, затем вращайте регулировочный механизм, пока не добьетесь нужного зазора. Обычно зазор должен составлять около 10-15 мм. После регулировки затяните болты и проверьте работу сцепления. Если сцепление не реагирует, возможно, потребуется проверить сам трос или систему подшипников.

Какие инструменты понадобятся для регулировки сцепления на ВАЗ 2110?

Для регулировки сцепления на ВАЗ 2110 потребуется несколько стандартных инструментов: ключи для болтов (обычно 13 или 15 мм), плоскогубцы, отвертка и трещотка для работы с тросом. Также полезно иметь домкрат для поднятия машины, если нужно снять защиту или другие элементы. Важно заранее подготовить инструменты, чтобы процесс не затягивался.

Как понять, что сцепление на ВАЗ 2110 требует регулировки?

Если сцепление на ВАЗ 2110 требует регулировки, это может проявляться в таких симптомах: педаль сцепления слишком низко или слишком высоко при нажатии, трудности при переключении передач, сцепление начинает «проворачиваться» или не хватает хода педали для полного включения. Эти признаки указывают на необходимость регулировки либо замены троса, либо других элементов системы сцепления.

Можно ли самостоятельно отрегулировать сцепление на ВАЗ 2110 без специальных навыков?

Да, регулировку сцепления на ВАЗ 2110 можно выполнить самостоятельно, если есть базовые навыки работы с автомобилем и необходимые инструменты. Важно следовать инструкции, соблюдать осторожность и проверять все элементы системы сцепления после регулировки. Если вы не уверены в своих силах, можно обратиться к специалистам, но в большинстве случаев регулировка не требует особых знаний.
