Регулировка сцепления на ВАЗ 2114 – процесс, требующий точности и внимательности. Неправильная настройка может привести к ухудшению работы трансмиссии, повышенному износу деталей и даже поломкам. В этой инструкции подробно описаны все этапы корректной регулировки сцепления, от проверки состояния системы до точной настройки, чтобы восстановить нормальную работу автомобиля.
1. Подготовка
Прежде чем приступить к регулировке сцепления, убедитесь, что автомобиль стоит на ровной поверхности и зафиксирован на стояночном тормозе. Для работы вам потребуется подъемник или домкрат, а также набор инструментов: ключи, отвёртка, штангенциркуль для измерений.
2. Проверка состояния сцепления
Перед настройкой важно оценить состояние сцепления. Осмотрите главный и рабочий цилиндры сцепления на наличие утечек жидкости. Проверьте уровень жидкости в главном резервуаре. Если уровень ниже нормы, долейте жидкость и проверьте, не требуется ли замена прокачки системы.
3. Регулировка механизма сцепления
Если сцепление начинает работать с запозданием или трудно включается, причина может заключаться в неправильной настройке свободного хода. Регулировка осуществляется с помощью регулировочной гайки на тросе сцепления. Закручивая или ослабляя гайку, можно добиться нужного хода. Важно оставить небольшой зазор, чтобы сцепление не буксовало при отпускании педали.
4. Проверка работы сцепления после регулировки
После завершения регулировки проведите тест на коротком участке дороги. Убедитесь, что сцепление включается плавно и без рывков, а также что педаль не чувствуется слишком жесткой или мягкой. Периодически проверяйте, не изменяется ли положение педали со временем.
Регулярная настройка сцепления поможет избежать многих проблем в работе трансмиссии и продлит срок службы вашего автомобиля.
Проверка состояния сцепления перед регулировкой
Перед тем как приступить к регулировке сцепления на ВАЗ 2114, необходимо провести несколько диагностических процедур для оценки состояния его основных компонентов. Это поможет избежать ошибок при настройке и выявить возможные неисправности, которые требуют замены.
Проверьте следующие моменты:
- Педаль сцепления: Убедитесь, что она имеет нормальный ход и не заедает. Проверьте, что педаль возвращается в исходное положение без усилий и задержек.
- Ход педали: Измерьте свободный ход педали сцепления. Обычно он составляет 15-30 мм. Если ход больше, это может означать износ диска сцепления или нарушение работы цилиндров.
- Прокачка гидравлической системы: При необходимости прокачайте систему сцепления для удаления воздуха. Это улучшит отклик и устранит возможные проблемы с плавностью работы сцепления.

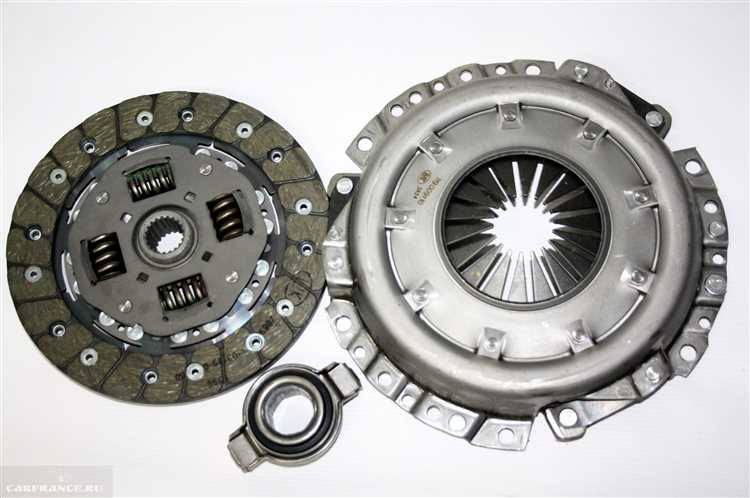

- Износ диска сцепления: Оцените состояние диска сцепления. При чрезмерном износе он может привести к проскальзыванию или невозможности полной передачи момента на трансмиссию.
- Механизм сцепления: Проверьте работу выжимного подшипника и вилки сцепления. Износ этих элементов может вызвать шумы и проблемы с включением передач.
Если при проверке обнаружены признаки неисправностей, такие как перегрев, утечка жидкости или необычные звуки, следует устранить их до начала регулировки, чтобы избежать дополнительных проблем. Регулировка сцепления может не решить проблему, если компоненты требуют замены.
Инструменты, необходимые для регулировки сцепления
Для корректной регулировки сцепления на ВАЗ 2114 потребуется несколько специализированных инструментов. Вот список необходимых приспособлений:
1. Ключи
Для снятия и установки компонентов сцепления, таких как приводной вал и клеммы, потребуются наборы гаечных ключей, включая ключи на 10, 12, 13, 17 и 19 мм. Важно иметь ключи с длинной рукояткой для удобства работы в ограниченных пространствах.
2. Моментный ключ
Используется для точной затяжки болтов с установленным крутящим моментом, особенно при работе с элементами сцепления, которые требуют строгого соблюдения норм затяжки. Моментный ключ позволяет избежать повреждения резьбы и других повреждений.
3. Индикатор часового типа
Для измерения люфта и износа компонентов сцепления, таких как подшипники и рычаги, потребуется индикатор часового типа. Этот инструмент поможет точно определить отклонения в работе механизма, что важно при регулировке.
4. Приспособление для выжима сцепления
Для правильного выжима сцепления на ВАЗ 2114 может потребоваться специализированное приспособление, которое обеспечит точную настройку натяжения пружины сцепления, что важно для равномерной работы системы.
5. Подъемник или домкрат
Для работы под автомобилем потребуется подъемник или домкрат, который обеспечит безопасный доступ к нижним частям автомобиля. Это необходимо для снятия защитных элементов и работы с коробкой передач.
6. Отвертки
Набор плоских и крестовых отверток для демонтажа пластиковых элементов, подсоединения разъемов и работы с мелкими крепежами. Отвертки должны быть удобными и прочными для надежной работы.
7. Съемник подшипников
Если сцепление требует замены подшипников, будет полезен съемник, чтобы избежать повреждений компонентов при демонтаже подшипников и других жестких деталей.
8. Смазочные жидкости
Необходимы для обработки механических частей сцепления перед сборкой. Специальная жидкость поможет предотвратить износ и обеспечить плавную работу элементов.
Как правильно поднять автомобиль для работы под ним
Перед поднятием автомобиля на ВАЗ 2114 убедитесь, что он стоит на ровной, твердой поверхности. Используйте домкрат с подходящей грузоподъемностью для этого автомобиля.
Для начала зафиксируйте автомобиль на ручном тормозе. Убедитесь, что коробка передач в нейтральном положении. Разместите противооткатные упоры под задними колесами, чтобы предотвратить движение машины при подъеме.
Поднимите переднюю часть автомобиля с помощью домкрата, расположив его под специализированной точкой на кузове (по рекомендации производителя). Это обычно находится на раме или усиленной части поддона.
Как только одна сторона автомобиля поднята, установите подставки (подкатные подставки или подпорки) под кузов, чтобы обеспечить стабильность. Не работайте под машиной, если она поддерживается только домкратом.
Поднимите автомобиль до нужной высоты, проверяя, чтобы он был устойчиво зафиксирован на подставках. После этого вы можете приступать к работе под автомобилем, но не забывайте периодически проверять надежность фиксации.
Для безопасности важно использовать качественные инструменты и подставки, которые исключат возможность их поломки при нагрузке.

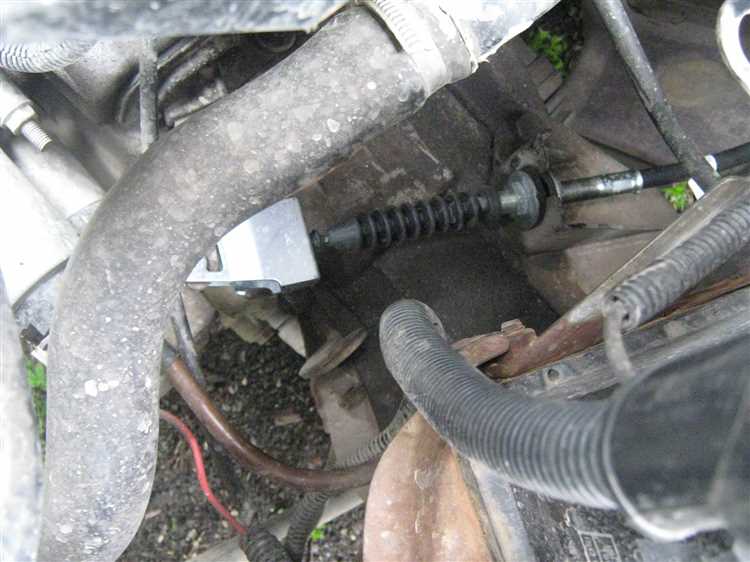

Регулировка натяжения троса сцепления
Для корректной работы сцепления на ВАЗ 2114 необходимо регулярно контролировать натяжение троса. Излишне натянутый трос приведет к преждевременному износу компонента и ухудшению работы сцепления. Слабое натяжение может вызвать пробуксовку сцепления, что также снижает его эффективность.
Процесс регулировки начинается с осмотра троса сцепления. Убедитесь, что он не имеет износа или повреждений. Если трос изношен, его следует заменить. Если трос в хорошем состоянии, можно перейти к регулировке натяжения.
1. Ослабьте контргайку на регулировочном винте троса сцепления, расположенном возле корпуса сцепления, в районе педали.
2. Поверните регулировочный винт, увеличивая или уменьшая натяжение троса. Ориентируйтесь на расстояние между педалью и полом. Оптимальным считается зазор 10–15 мм, когда педаль не касается пола в исходном положении.
3. После достижения нужного натяжения затяните контргайку. Убедитесь, что винт не смещается и натяжение троса остается стабильным.
Проверьте работу сцепления, несколько раз прокачав педаль. Если педаль возвращается плавно и без заеданий, а сцепление срабатывает корректно, регулировка выполнена правильно.
Регулировка натяжения троса сцепления важна для поддержания хорошей работы трансмиссии. Периодический контроль и настройка троса позволяют избежать проблем с сцеплением в процессе эксплуатации автомобиля.
Проверка и настройка зазора педали сцепления
Для правильной работы сцепления важно, чтобы зазор педали сцепления соответствовал установленным нормам. Несоответствие зазора может привести к неисправности системы сцепления, а также к трудностям в переключении передач. Проверьте и отрегулируйте зазор педали сцепления, следуя простым шагам.
- Включите стояночный тормоз и выключите двигатель. Убедитесь, что машина стоит на ровной поверхности.
- Осмотрите педаль сцепления. Определите, есть ли зазор между педалью и ее верхней точкой при отпущенной педали. Нормальный зазор должен составлять 15–25 мм.
- Если зазор больше или меньше, регулировку следует произвести с помощью винта на штоке привода сцепления. В большинстве случаев винт находится внизу педали или на соединении с тяговым механизмом.
- Для уменьшения зазора поверните регулировочный винт по часовой стрелке. Для увеличения зазора – против часовой стрелки. Регулировка должна быть минимальной, чтобы не привести к излишнему люфту в системе.
- После корректировки зазора попробуйте нажать на педаль сцепления. Педаль должна легко и плавно перемещаться, без затруднений и шумов.
- Проверьте зазор еще раз, сделав несколько шагов. Убедитесь, что педаль не имеет излишнего хода и не заедает на определенных участках.
- После завершения настройки зазора педали, протестируйте сцепление в движении. Обратите внимание на корректную работу передачи и отсутствие проблем при переключении.
Коррекция положения рычага сцепления
Для начала необходимо проверить, что сцепление не работает слишком рано или слишком поздно, а рычаг сцепления находится на уровне комфорта для водителя. Обычно это положение рычага соответствует средней части его хода. Если рычаг слишком высок или низок, следует приступить к регулировке.
Для корректировки необходимо ослабить регулировочную гайку на тяге сцепления, расположенной возле двигателя, и отрегулировать длину тяги. Это позволяет изменить угол положения рычага. Поворот гайки на несколько оборотов вперед или назад подкорректирует расстояние между рычагом и педалью сцепления, обеспечив правильное срабатывание.
После изменения положения рычага рекомендуется несколько раз проверить сцепление на ходу, чтобы убедиться в корректности работы. Также стоит обратить внимание на плавность хода рычага и отсутствие затруднений при его использовании. Если изменения не дают должного результата, стоит проверить износ других компонентов сцепления или механизма тяги.
Корректировка положения рычага сцепления – важный этап в обслуживании ВАЗ 2114, который улучшает управляемость и комфорт вождения. Правильное положение рычага помогает предотвратить преждевременный износ сцепления и улучшить качество переключения передач.
Проверка работы сцепления после регулировки
Следующий этап – проверка на дорогах. Поезжайте на небольшой скорости и включите 2-ю передачу. Плавно отпускайте сцепление, при этом не должно быть резких рывков или дерганий автомобиля. При нормальной регулировке сцепление должно включаться плавно, без дрожания педали.
При переключении на более высокие передачи проверяйте, чтобы передачи включались без усилий и с минимальным сопротивлением. Если для переключения нужно прикладывать значительное усилие, это может указывать на неправильную регулировку или износ других компонентов.
При проверке сцепления на подъеме важным моментом является отсутствие пробуксовки. Поднимайтесь на уклон, плавно отпуская сцепление. Если автомобиль начинает скользить назад или двигатель слишком сильно тянет, значит сцепление либо недостаточно зажато, либо неисправно.
Если после всех проверок сцепление работает без нареканий, можно считать регулировку завершенной. Однако если возникают какие-либо аномалии, такие как трудности с включением передач или нестабильная работа сцепления, регулировку следует повторить или проверить остальные элементы трансмиссии.
Что делать, если регулировка не дала результата
Если после регулировки сцепления на ВАЗ 2114 не удалось добиться желаемого эффекта, следует проверить несколько ключевых моментов. Прежде всего, убедитесь, что в системе сцепления нет утечек тормозной жидкости, если сцепление гидравлическое. Даже небольшие утечки могут вызвать недостаточное давление, что препятствует правильной работе сцепления.
Проверьте состояние сцепления и его компонентов. Износ диска сцепления или повреждение выжимного подшипника могут стать причиной неэффективности регулировки. В этом случае потребуется их замена, так как регулировка не исправит этих проблем.
При механическом сцеплении проверьте, не ослаблен ли кабель. Иногда проблема может скрываться в самом тросе: если он растянут или поврежден, регулировка не даст нужного результата. Нужно проверить, есть ли люфт в тросе и привести его в рабочее состояние.
Не исключено, что проблема кроется в неисправности вилки сцепления или маховика. Их износ или повреждения могут повлиять на правильную работу сцепления, и в таких случаях потребуется диагностика и замена этих элементов.
Если регулировка не дала результата, возможно, стоит проверить рабочий цилиндр сцепления. Если он не функционирует должным образом, сцепление не будет работать даже после регулировки. Проблемы с цилиндром могут быть связаны с износом или засорением, что требует его замены или очистки.
В любом случае, если после всех проверок и регулировок сцепление не работает как нужно, стоит обратиться в сервис для более глубокой диагностики и устранения возможных скрытых неисправностей системы сцепления.
Вопрос-ответ:
Как понять, что сцепление на ВАЗ 2114 требует регулировки?
Если при включении передач чувствуете скрежет или необходимость сильно нажимать на педаль сцепления, это может указывать на проблему с регулировкой. Также обратите внимание на неполное выключение сцепления или трудности при переключении передач. В этом случае нужно проверить состояние троса сцепления или гидравлической системы.
Какие инструменты нужны для регулировки сцепления на ВАЗ 2114?
Для регулировки сцепления на ВАЗ 2114 вам понадобятся ключи для снятия и установки троса сцепления, возможно, для снятия защитного колпака, а также инструмент для проверки натяжения троса. Иногда может понадобиться новый трос сцепления, если старый сильно изношен.
Какие этапы включает процедура регулировки сцепления на ВАЗ 2114?
1. Проверка состояния троса сцепления. Если он сильно изношен или имеет повреждения, его нужно заменить. 2. Снятие защитного колпака, если он есть. 3. Ослабление креплений троса. 4. Регулировка натяжения троса так, чтобы сцепление полностью отключалось при нажатии на педаль. 5. Проверка работы сцепления, тестирование переключения передач. 6. Финальная фиксация всех деталей.
Можно ли отрегулировать сцепление самостоятельно без профессиональных навыков?
Да, регулировку сцепления на ВАЗ 2114 можно выполнить самостоятельно, если есть базовые навыки работы с автомобилем. Главное – внимательно следовать инструкции, проверить все детали на износ и соблюдать осторожность при регулировке троса. При отсутствии уверенности всегда можно проконсультироваться с профессионалом.
Что делать, если после регулировки сцепление на ВАЗ 2114 не работает правильно?
Если сцепление не работает после регулировки, стоит проверить, не было ли допущено неправильное натяжение троса. Возможно, потребуется повторная регулировка или замена троса, если он оказался неисправным. Также стоит осмотреть сцепление на наличие других неисправностей, таких как износ фрикционных дисков или проблемы в гидравлической системе.
Как правильно отрегулировать сцепление на ВАЗ 2114?
Регулировка сцепления на ВАЗ 2114 — это важная процедура, которую можно выполнить самостоятельно, если следовать пошаговой инструкции. Для начала нужно поднять переднюю часть автомобиля с помощью домкрата и установить его на подставки для безопасности. Затем следует отсоединить отрицательную клемму аккумулятора. После этого необходимо снять защитный кожух на сцеплении и проверить состояние троса. Если он ослаблен, его можно подтянуть с помощью регулировочного болта. Когда трос будет отрегулирован, важно проверить свободный ход педали сцепления, который должен составлять около 10-15 мм. Если все параметры в норме, можно собрать все снятые детали и проверить работу сцепления на ходу.
Какие признаки того, что сцепление на ВАЗ 2114 нуждается в регулировке?
Если сцепление на ВАЗ 2114 нуждается в регулировке, можно заметить несколько характерных признаков. Один из них — это высокий или низкий ход педали сцепления. Если педаль «проваливается» слишком глубоко или наоборот, не хватает свободного хода, это может означать, что трос сцепления ослаблен или слишком натянут. Другим признаком является трудность включения передач, особенно на холодном двигателе, или рывки при переключении. В случае, если сцепление не выключается полностью и ощущается, что передачи не переключаются гладко, также стоит проверить его регулировку. Игнорирование этих признаков может привести к ухудшению работы сцепления и, в конечном итоге, к более дорогому ремонту.
