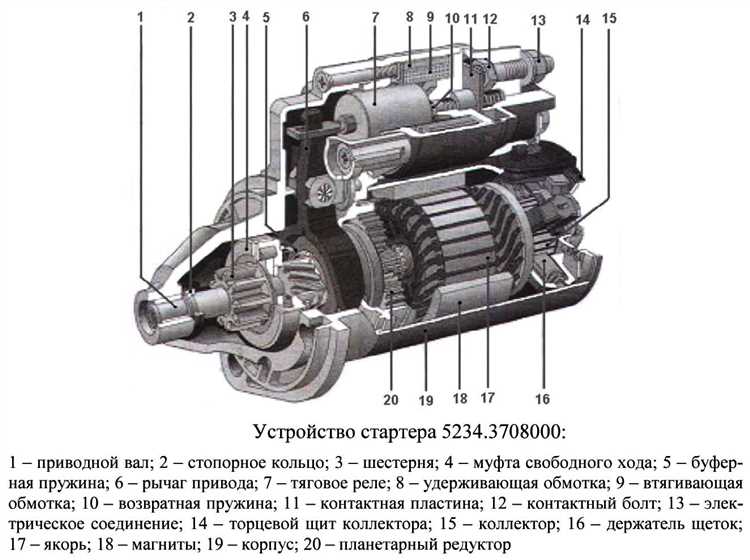

Стартер ВАЗ 2107 представляет собой электромеханическое устройство, предназначенное для запуска двигателя внутреннего сгорания. Он состоит из корпуса, якоря, втягивающего реле и шестерни с приводным механизмом. Напряжение питания – 12 В. Номинальный ток – до 250 А при запуске двигателя в холодную погоду. Правильное подключение стартера критически важно для корректной работы системы пуска и исключения риска короткого замыкания или выхода из строя электрики.
Подключение начинается с установки аккумулятора и проверки его заряда – напряжение не должно опускаться ниже 12,4 В. Далее подключается толстый кабель от плюсовой клеммы АКБ к главному контакту втягивающего реле. Второй контакт реле соединяется с силовой клеммой стартера. Тонкий провод, идущий от замка зажигания (контакт «50»), подаёт управляющий сигнал на реле. Контакт с массой осуществляется через корпус стартера, поэтому важно обеспечить чистое и плотное соединение с двигателем.
Перед подключением необходимо визуально проверить целостность изоляции проводов и отсутствие следов нагрева на клеммах. Рекомендуется зачистить контакты до блеска и обработать токопроводящей смазкой. Клеммы следует затягивать с умеренным усилием – не более 10 Н·м, чтобы избежать повреждения резьбы. Проверка подключения проводится с помощью мультиметра: сопротивление между клеммой реле и массой должно быть менее 1 Ом при включённом зажигании.

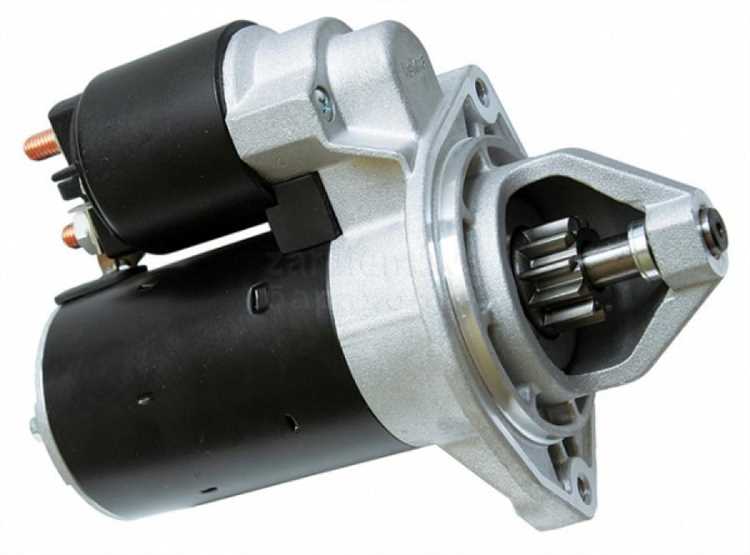

Как определить тип стартера, установленного на ВАЗ 2107
На ВАЗ 2107 устанавливаются два основных типа стартеров: редукторные и прямого привода. Чтобы определить тип, достаточно визуального осмотра и сверки маркировки на корпусе.
Редукторный стартер имеет компактный корпус и выраженный редукторный узел между якорем и бендиксом. Он легче по весу и тише в работе. Маркировка часто начинается с «СТР» (например, СТР 541.3708), а производители – КЗАТЭ, БАТЭ, Прамо.
Стартер прямого привода более массивный, у него нет редуктора. Маркировка может выглядеть как 35.3708 или 42.3708. Такие модели устанавливались на ранние версии ВАЗ 2107.
Для точного определения найдите выбитую маркировку на корпусе стартера, обычно она расположена в районе крепёжных ушей или на цилиндрической части корпуса. Сверьте её с каталогом производителя.
Также можно ориентироваться по году выпуска автомобиля. До середины 1990-х годов в основном ставились стартера прямого привода, позже – редукторные. Однако возможны замены, поэтому визуальный осмотр и сверка номера – приоритетные методы.

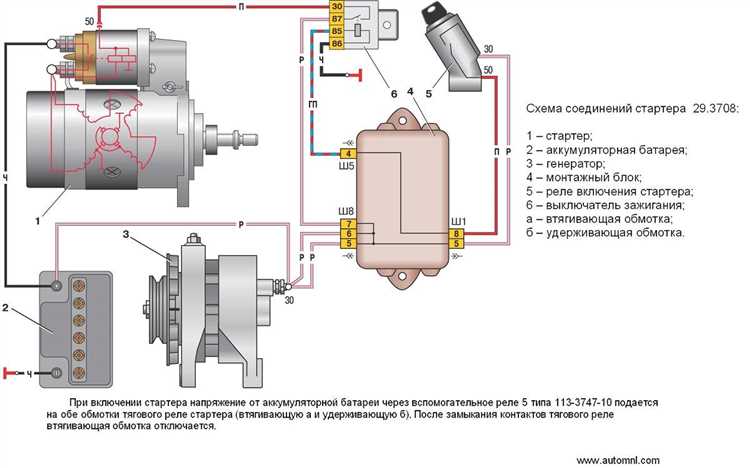

Пошаговая схема подключения силового кабеля стартера
Шаг 1: Отключить минусовую клемму аккумулятора для исключения короткого замыкания при работе с электропроводкой.
Шаг 2: Осмотреть клемму «30» на втягивающем реле стартера – именно сюда подключается силовой кабель от аккумулятора. Очистить контакт от возможной коррозии.
Шаг 3: Проложить кабель с сечением не менее 16 мм² от положительной клеммы аккумулятора до втягивающего реле. Использовать медный многожильный провод в термостойкой изоляции.
Шаг 4: Закрепить наконечники на концах кабеля с помощью обжима. Применять болтовое соединение с шайбами – без пайки. Обязательно использовать термоусадку на месте обжима.
Шаг 5: Подключить один конец кабеля к клемме аккумулятора, второй – к болту клеммы «30» на стартере. Затянуть крепление с усилием, исключающим ослабление от вибраций.
Шаг 6: Проверить надёжность соединения. Кабель не должен касаться выпускного коллектора, движущихся узлов и острых кромок. Закрепить хомутами по ходу укладки.
Шаг 7: Восстановить питание, подключив минусовую клемму. Проверить запуск двигателя. При замедленном проворачивании – диагностировать падение напряжения на участке от АКБ до стартера.
Назначение и подключение управляющего провода к втягивающему реле
Управляющий провод подаёт напряжение с замка зажигания на втягивающее реле стартера. Его функция – активировать механизм включения стартера в момент поворота ключа в положение «старт». Без этого провода стартер не получает команды на запуск двигателя.
Провод подключается к клемме «50» втягивающего реле, которая обычно обозначена маркировкой на корпусе. Напряжение на эту клемму подаётся только при замкнутом контакте замка зажигания. Клемма имеет вид плоского штыря, на который надевается соответствующая «мама» наконечника провода.
Прокладка управляющего провода должна исключать возможность перегибов, перегрева и контакта с движущимися частями. Для надёжности рекомендуется использовать термостойкую изоляцию и дополнительно закрепить провод хомутами к штатной проводке.
Если напряжение на клемму «50» не поступает при повороте ключа, следует проверить целостность провода, контакт в замке зажигания и исправность реле. Наличие окислов на разъёме также может препятствовать срабатыванию реле – в этом случае требуется зачистка контактов и обработка токопроводящей смазкой.

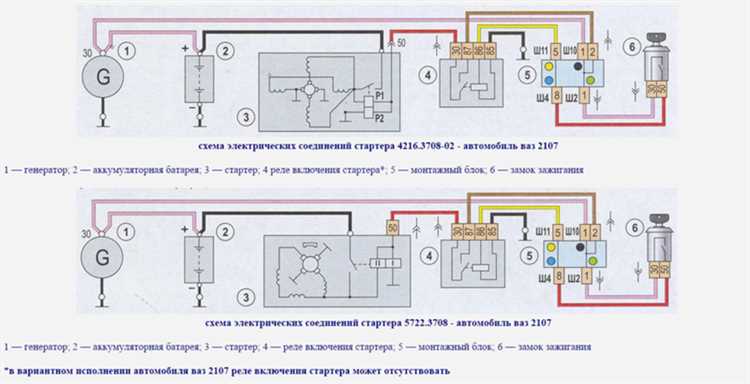

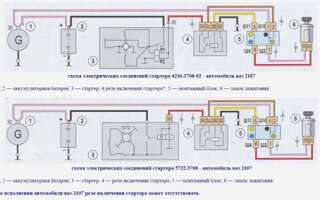

Подключение стартера к аккумулятору: требования и предосторожности
Неправильное подключение стартера ВАЗ 2107 к аккумулятору может привести к короткому замыканию, перегреву проводки или выходу из строя силовых элементов. Подключение выполняется строго по заводской схеме, с учётом полярности, сечения проводов и порядка действий.
- Использовать аккумулятор с номинальным напряжением 12 В и ёмкостью не менее 55 А·ч. Недостаточная ёмкость приводит к нехватке пускового тока.
- Перед подключением обязательно обесточить бортовую сеть – отсоединить «минусовую» клемму аккумулятора.
- Провод от «плюсовой» клеммы аккумулятора подключается к силовому болту втягивающего реле стартера. Используется медный провод сечением не менее 16 мм², с надёжными лужёными наконечниками.
- Контакт «S» втягивающего реле соединяется с замком зажигания через управляющий провод – он должен быть изолированным, сечением от 1,5 мм².
- Убедиться в чистоте и целостности клемм аккумулятора и контактов стартера.
- Установить аккумулятор на штатное место, надёжно закрепить.
- Подключить «плюс» к болту втягивающего реле, заизолировать соединение при необходимости.
- Подключить «минус» к массе двигателя – напрямую к блоку цилиндров или специальной массе стартера.
- Проверить надёжность всех соединений, отсутствие искрения и нагрева проводов при коротких пробных пусках.
Нельзя запускать стартер при ослабленных или окисленных клеммах – это ведёт к перегреву и повышенному износу контактов. При первых признаках неисправности (щелчки, отсутствие вращения) следует немедленно отключить питание и проверить соединения.
Особенности подключения стартера при установке нового замка зажигания
Если новый замок зажигания имеет дополнительные клеммы или отличается типом разъема, необходима адаптация штатной колодки. При отсутствии заводской схемы подключения замка следует ориентироваться на цвета проводов:
| Красный | +12 В постоянное питание (контакт «30») |
| Черно-желтый | Подача напряжения на стартер (контакт «50») |
| Зеленый | Зажигание I (контакт «15») |
| Синий | Аксессуары (контакт «X») |

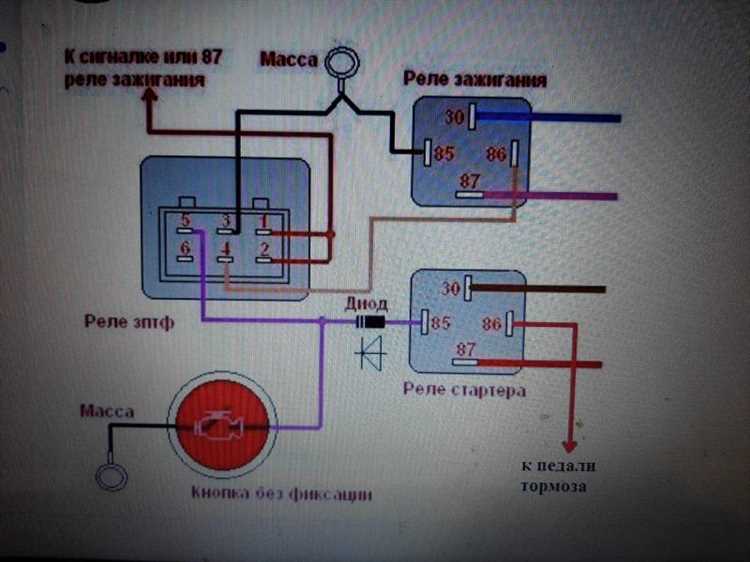

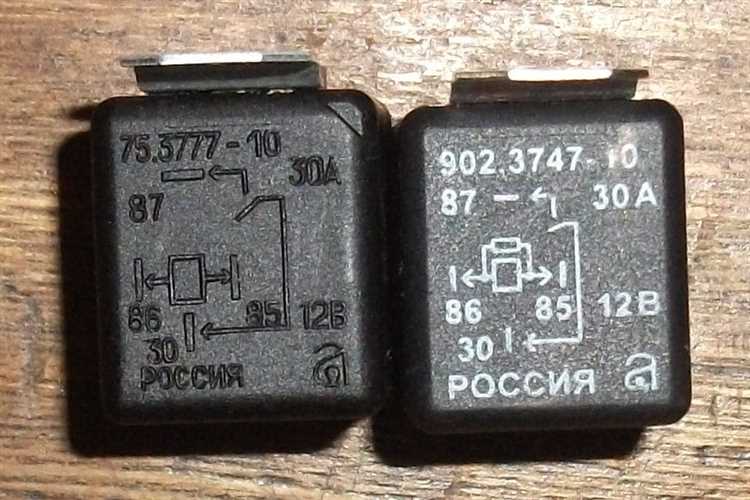

При использовании замков зажигания с универсальной схемой целесообразно добавить реле стартера, подключив управляющий провод от замка к обмотке реле, а силовую цепь – через отдельный предохранитель к аккумулятору. Это снизит нагрузку на контакты замка и увеличит срок его службы.
Как проверить правильность подключения стартера мультиметром
Для проверки правильности подключения стартера на автомобиле ВАЗ 2107 мультиметром необходимо выполнить несколько важных шагов. Начать стоит с измерения напряжения на основных проводах системы.
Шаг 1: Проверка напряжения на аккумуляторе
Подключите мультиметр к аккумулятору, установив прибор на режим измерения постоянного напряжения (DC). Напряжение на заряженном аккумуляторе должно быть в пределах 12,5-13,5 В. Если оно ниже, это может указывать на проблемы с аккумулятором или его зарядкой.
Шаг 2: Проверка напряжения на стартере
Шаг 3: Проверка соединений
Для проверки качества соединений с помощью мультиметра установите прибор в режим измерения сопротивления. Пройдитесь по основным проводам, проверяя их на наличие обрывов или коррозии. На каждом соединении сопротивление должно быть минимальным (практически 0 Ом). Наличие значительного сопротивления на соединениях указывает на слабый контакт или поврежденные провода.
Шаг 4: Проверка работы реле стартера
Шаг 5: Проверка работы стартера при запуске двигателя
Следуя этим шагам, можно точно определить, правильно ли подключен стартер и нет ли проблем в проводке или других элементах системы.
Типичные ошибки при подключении стартера и способы их устранения
При подключении стартера на ВАЗ 2107 владельцы автомобилей часто сталкиваются с рядом ошибок, которые могут повлиять на его работоспособность и даже привести к поломке других элементов электросистемы. Рассмотрим основные ошибки и методы их исправления.
1. Неправильное подключение проводов
Одна из самых распространенных ошибок – подключение проводов к неправильным клеммам стартера. На стартере ВАЗ 2107 обычно есть три клеммы: для питания от аккумулятора, для сигнала от замка зажигания и для заземления. Если перепутать их, стартер не будет работать или сгорит из-за неправильного тока. Чтобы избежать этого, всегда проверяйте схему подключения, соблюдая порядок подключения проводов, указанный в инструкции.
2. Плохой контакт на клеммах
Плохой контакт может привести к недостаточному напряжению или его отсутствию на стартере. Это может проявляться в виде затрудненного запуска двигателя или полного его отказа. Для устранения этой ошибки необходимо тщательно очистить клеммы от загрязнений и коррозии, а также плотно затянуть болты. Важно использовать ключи нужного размера, чтобы не повредить клеммы.
3. Использование старых или поврежденных проводов
Не стоит использовать проводку, которая имеет износ или повреждения. Важно регулярно проверять состояние проводов и при необходимости заменять их. Старые провода могут не выдерживать высокого тока, что приведет к перегреву и повреждению стартера. Используйте провода с достаточным сечением, соответствующим техническим характеристикам автомобиля.
4. Неправильная установка втягивающего реле
Втягивающее реле, отвечающее за подключение якоря к основному валу, также подвержено ошибкам при установке. Если реле установлено с нарушением, оно может не замкнуть цепь, что приведет к отказу стартера. Убедитесь, что реле стоит правильно и все его соединения надежно закреплены.
5. Отсутствие заземления
Недостаток заземления или его полное отсутствие – еще одна частая ошибка. Стартер не будет работать без корректного заземления, так как ток не сможет пройти через цепь. Проверьте состояние заземляющих проводов и соединений, убедитесь, что они надежно прикреплены к кузову автомобиля или двигателю.
6. Перегрузка стартера
Перегрузка стартера может произойти, если система подключения не позволяет стартеру работать должным образом. Признаки перегрузки включают чрезмерный нагрев стартера и его нестабильную работу. Решением будет использование проводки с нужным сечением и правильным подключением всех компонентов, что снизит нагрузку на стартер.
Вопрос-ответ:
Как правильно подключить стартер на ВАЗ 2107?
Подключение стартера на ВАЗ 2107 начинается с проверки всей электрической системы и соединений. Основные элементы — это кабели от аккумулятора, стартер и цепь зажигания. Сначала нужно отсоединить минусовую клемму аккумулятора, чтобы избежать короткого замыкания. Далее стартер устанавливается на посадочное место, и провод от аккумулятора соединяется с клеммой стартерного двигателя. Проверьте, чтобы все контакты были надежно закреплены, и проводка не имела повреждений. После этого можно подключить плюсовой провод к стартеру и вернуть минусовую клемму на аккумулятор.
Какие признаки неисправности стартера на ВАЗ 2107 при неправильном подключении?
Неправильное подключение стартера может привести к нескольким симптомам. Например, если стартер не вращается при попытке заводить двигатель, это может указывать на неполное или слабое соединение с аккумулятором. Также возможны ситуации, когда стартер работает, но не запускает двигатель, или двигатель запускается с трудом. Часто это связано с плохим контактом проводки или неисправностью реле. В таких случаях нужно проверить все соединения, убедиться в их исправности и отсутствии коррозии.
Какие кабели нужны для подключения стартера на ВАЗ 2107?
Для подключения стартера на ВАЗ 2107 вам понадобятся следующие кабели: основной кабель для соединения с аккумулятором (обычно сечением 6-10 мм²) и провод для подключения к обмотке стартера. Кабель для обмотки должен быть более тонким, сечением 1-2 мм². Также потребуется провод для подключения к реле стартера. Важно, чтобы все кабели были качественными и имели хорошую изоляцию, чтобы избежать коротких замыканий и перегрева системы.
Как правильно проверить работоспособность стартера после его подключения на ВАЗ 2107?
После подключения стартера необходимо проверить его работоспособность. Для этого включите зажигание и попробуйте завести двигатель. Если стартер работает, но двигатель не запускается, возможно, проблема в других компонентах системы зажигания или топливной системе. Если стартер вообще не крутит, проверьте соединение кабелей, контакты и исправность аккумулятора. Также можно проверить реле стартера и клемму активации, чтобы убедиться в их исправности.
Можно ли подключить стартер ВАЗ 2107 без реле и что будет, если его нет?
Без реле стартер ВАЗ 2107 подключить невозможно, так как реле выполняет ключевую роль в управлении подачей напряжения на стартер. Реле помогает обеспечить стабильную работу стартера и защищает его от перегрузок. Если реле отсутствует или неисправно, стартер может не получать достаточного напряжения для запуска двигателя, что приведет к его некорректной работе или полной неисправности.
Как правильно подключить стартер на ВАЗ 2107?
Для правильного подключения стартера на ВАЗ 2107 нужно следовать схеме, которая обычно включает три основных провода. Первый провод — это провод питания от аккумулятора, который подключается к клемме на стартере. Второй провод — это провод для включения стартера, который соединяется с выводом на крышке распределителя. Третий провод — это масса, которая подключается к металлическому корпусу автомобиля. Важно проверить исправность проводки, а также не забывать об изоляции контактов, чтобы избежать коротких замыканий. Обязательно стоит проверить, чтобы стартер был надежно зафиксирован на крепежах и не мог двигаться.
Что нужно учитывать при подключении стартера на ВАЗ 2107, чтобы избежать ошибок?
При подключении стартера на ВАЗ 2107 важно учитывать несколько факторов, чтобы не допустить ошибок. Во-первых, нужно внимательно следить за правильностью подключения всех проводов: аккумуляторный провод должен быть подключен к клемме «плюс», а клемма «минус» — к металлическому корпусу автомобиля. Также стоит удостовериться, что все контакты стартерного реле соединены правильно, а проводка не имеет повреждений или излишней нагрузки. При монтаже стартера также важно соблюдать правильный порядок затяжки болтов, чтобы избежать их ослабления. Кроме того, стоит проверять состояние шестерни и подшипников стартера, чтобы избежать возможных неисправностей в процессе эксплуатации.
