Замена штатного двигателя УАЗ на турбодизель Isuzu 4JB1T или 4JG2 – распространённое решение среди владельцев, стремящихся повысить ресурс, экономичность и тяговые характеристики. Эти моторы имеют запас прочности до 500 000 км, при этом расход топлива снижается в среднем до 9–11 л на 100 км, что значительно ниже по сравнению с бензиновыми ЗМЗ.
Процесс адаптации включает установку переходной плиты для сопряжения двигателя с коробкой передач УАЗ (обычно 5-ступенчатая КПП Dymos или родная УАЗовская), замену опор, корректировку выхлопной системы и настройку электрики. Сложность работ зависит от конкретной модификации УАЗа, однако среднее время установки – 5–7 дней при наличии всех комплектующих и опыте.
Особое внимание требует организация системы охлаждения: штатный радиатор, как правило, не справляется с теплоотдачей дизельного агрегата. Рекомендуется установка алюминиевого радиатора увеличенной площади и проработка воздуховодов. Также важно предусмотреть интеркулер при установке турбированной версии 4JB1T для стабильной работы на высоких нагрузках.
Согласно отзывам мастеров, оптимальный комплект для установки включает: двигатель с навесным оборудованием, переходную плиту, маховик УАЗ, сцепление Sachs, новую проводку, расширительный бачок, подушки крепления, радиатор, интеркулер, выхлопную трассу и гофру. Примерная стоимость деталей и работ – от 250 000 до 320 000 руб.

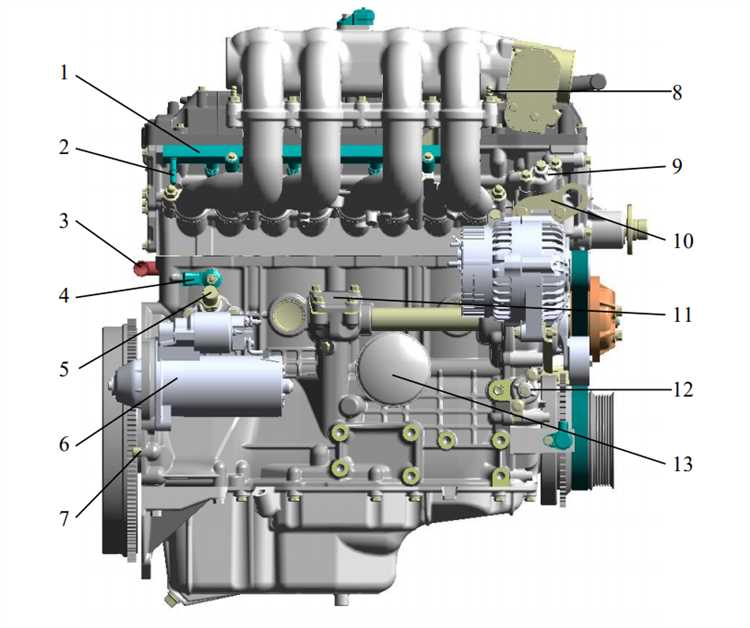

Выбор подходящей модели двигателя Исудзу для конкретного УАЗ
- 4JB1-T (2.8 л, турбо, 100–110 л.с.) – оптимален для УАЗ-469 и УАЗ Хантер. Обеспечивает приемлемую динамику, хорошо работает с родной КПП УАЗа через адаптер. Расход – около 9 л/100 км.
- 4JG2 (3.1 л, турбо, до 125 л.с.) – подходит для УАЗ Патриот и моделей с усиленной рамой. Тяговитый мотор с высоким крутящим моментом – до 280 Н·м. Требует усиления системы охлаждения и замены сцепления.
- 4HK1 (5.2 л, турбо, до 190 л.с.) – используется редко из-за массы и габаритов. Применим только в проектах с полной переделкой рамы и подвески.
Перед выбором следует учитывать:
- Тип трансмиссии: штатные КПП УАЗа выдерживают до 300 Н·м, свыше – требуется замена или усиление.
- Назначение автомобиля: для экспедиций важна тяга на низких оборотах (лучше 4JG2), для городской езды – экономичность (лучше 4JB1-T).
- Доступность запчастей: 4JB1-T и 4JG2 широко распространены, легко ремонтируются, подходят под стандартные крепления и радиаторы с минимальными доработками.
Выбор двигателя требует точного расчета нагрузки и планируемых условий эксплуатации. Установка мотора мощнее 130 л.с. без усиления рамы и тормозов нецелесообразна.

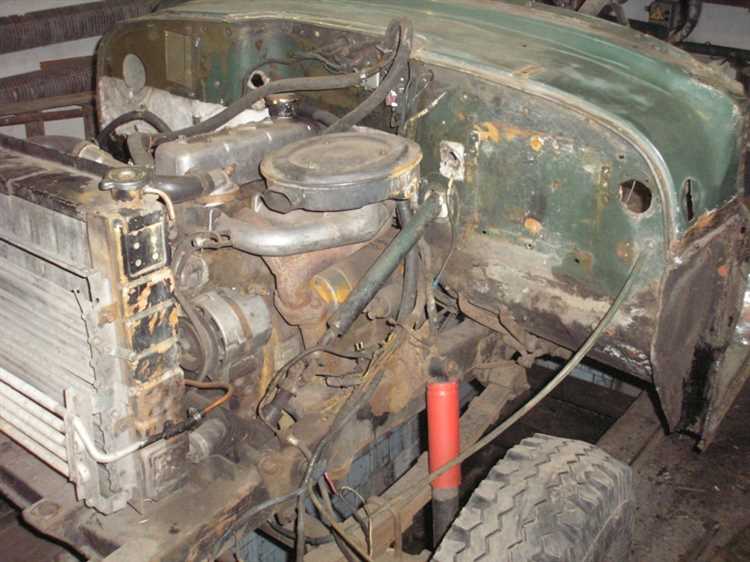

Необходимые изменения в моторном отсеке УАЗа
Кронштейны крепления двигателя необходимо переделать под размеры опор Isuzu. Заводские крепления УАЗа несовместимы по геометрии и требуют демонтажа. Новые кронштейны изготавливаются из листовой стали толщиной 6–8 мм с последующей сваркой и антикоррозийной обработкой.
Балка передней подвески в большинстве случаев мешает установке поддона картера двигателя Isuzu. Требуется смещение балки или её замена на модифицированную с изгибом под картер. Важно сохранить углы установки переднего моста и не нарушить геометрию шасси.
Система охлаждения требует установки радиатора увеличенной площади от дизельной модификации или полностью стороннего радиатора с подходящими патрубками. Вентилятор желательно заменить на электровентилятор с автоматическим управлением. Штатный кожух вентилятора не используется.
Выпускной коллектор Isuzu зачастую не помещается между лонжероном и блоком. Требуется изготовление кастомного коллектора из жаростойкой стали с выходом вниз или назад. Глушитель переделывается с учётом нового расположения выпускного тракта.
Проводка двигателя полностью заменяется. Блок управления, реле, предохранители – размещаются в герметичном боксе. Необходимо обеспечить надёжную «массу» и правильное подключение всех датчиков, особенно по системе впрыска и зажигания.
Рулевой механизм может потребовать корректировки. В некоторых конфигурациях Isuzu рулевая тяга или редуктор конфликтуют с корпусом двигателя. Устанавливаются переходные кронштейны или перемещается редуктор с последующей регулировкой рулевого привода.
Топливная система при установке дизеля требует замены бензонасоса на дизельный с обраткой и установку фильтра-сепаратора. Трубки и шланги прокладываются заново с учётом давления и температуры топлива.

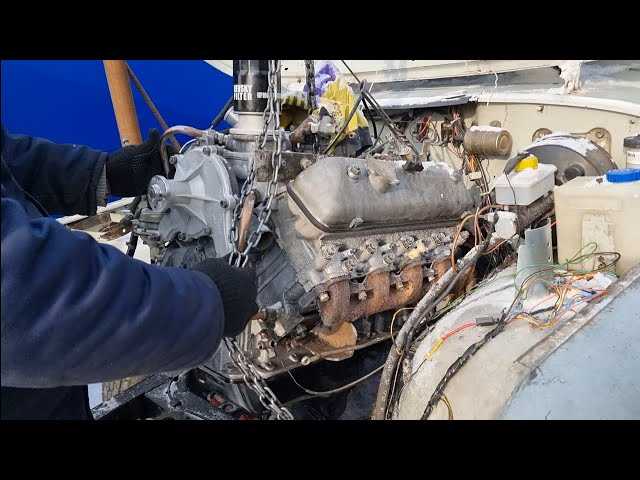

Адаптация креплений и подушек двигателя
Установка двигателя Isuzu на УАЗ требует доработки штатных креплений, поскольку геометрия рам и крепёжных точек не совпадает. Основное внимание уделяется передним опорам и задней «ласте» мотора.
- Двигатель 4JB1 или 4JG2 имеет иные точки крепления подушек – необходимо изготавливать переходные кронштейны из стали толщиной не менее 8 мм. Оптимально использовать листовую сталь марки 09Г2С.
- Положение двигателя смещается на 20–30 мм вперёд для сохранения зазора между вентилятором и радиатором. Это требует сварки новых кронштейнов на раме.
- Штатные уазовские подушки двигателя не подходят. Рекомендуется использовать опоры от дизельного Патриота или Валдая – они рассчитаны на больший вес и вибрации.
- Жёсткость крепления регулируется шайбами и проставками – важно добиться, чтобы двигатель стоял строго горизонтально без перекоса.
- Задняя опора КПП требует смещения поперечины или изготовления новой. Используется резиновая подушка от ГАЗ-53 с доработкой креплений.
Перед установкой все точки соединения необходимо обработать антикоррозийным составом и затягивать болты с усилием не менее 80 Н·м. Допускается использование резьбового фиксатора средней фиксации для исключения ослабления крепежа.
Совместимость трансмиссии УАЗа с двигателем Исудзу
Двигатели Isuzu 4JB1 и 4JG2 требуют адаптации при установке на УАЗ из-за различий в посадочных размерах и конфигурации коленвала. Штатная КПП УАЗа (механическая 4- или 5-ступенчатая) не стыкуется напрямую с колоколом Isuzu. Необходим переходной адаптер или замена колокола сцепления.
Для корректной работы сцепления требуется использование маховика Isuzu с переделкой под уазовский выжимной механизм. Оптимальный вариант – установка сцепления Sachs или Valeo, совместимого с диаметром и шлицевым профилем коробки УАЗа. Обязательна балансировка узла маховик–сцепление.
При установке дизельного мотора Isuzu увеличивается крутящий момент, что требует усиления сцепления и проверки состояния крестовин и промежуточного вала. Рекомендуется заменить родной уазовский редуктор на более прочный (например, от УАЗ-3163), особенно при установке 4JG2.
Если используется АКПП от Isuzu, трансмиссия УАЗа требует существенной переделки: замена раздатки, изменение креплений и модификация карданов. В этом случае проще использовать мосты и карданные валы от более современных моделей.
Итоговая совместимость зависит от конкретной модели двигателя, комплектации УАЗа и планируемой нагрузки. Перед установкой важно точно измерить длину агрегатной сборки, оценить геометрию карданов и предусмотреть вентиляцию картера сцепления.
Подключение электрики и систем управления двигателем
При установке двигателя Isuzu на УАЗ основное внимание уделяется совместимости штатной электропроводки с системой управления нового мотора. Блок управления двигателем (ECU) Isuzu подключается отдельно от основной проводки УАЗа, через адаптированный жгут, исключающий конфликт сигналов.
Для корректной работы необходимо обеспечить подключение датчиков коленвала, распредвала, температуры ОЖ, давления масла, положения дроссельной заслонки и массового расхода воздуха. Большинство из них интегрируются через оригинальные разъёмы Isuzu, однако для некоторых потребуется переходники или замена разъёмов.
Сигнал запуска передаётся с замка зажигания через реле, установленное между цепью УАЗа и цепью стартера двигателя Isuzu. Питание ECU и основных компонентов (катушки зажигания, форсунки, топливный насос) реализуется через отдельный блок предохранителей с выделенными цепями.
Особое внимание – линии CAN-шины, если используется современный двигатель Isuzu с электронной педалью газа. При отсутствии CAN в УАЗе педаль устанавливается от Isuzu, с прямым подключением к ECU. Обратная связь с приборной панелью реализуется через преобразователи сигналов: тахометр подключается через тахосигнальный адаптер, контрольные лампы – напрямую через промежуточные реле.
Проводка вентилятора охлаждения, как правило, подключается к термовыключателю на радиаторе или управляется через ECU при наличии соответствующего выхода. Для запуска двигателя требуется также учесть интерфейс с иммобилайзером – его можно обойти перепрошивкой ECU или установкой эмулятора.
Согласование с системой охлаждения и выхлопной магистралью
При установке двигателя Исудзу на УАЗ необходимо тщательно учитывать взаимодействие с системой охлаждения и выхлопной магистралью, чтобы обеспечить оптимальную работу и долговечность двигателя.
Для системы охлаждения следует установить радиатор, соответствующий мощности двигателя Исудзу. Это может потребовать замены стандартного радиатора УАЗа на более мощный, с увеличенной площадью теплообмена. Также важно учесть, что блокировка термостата или использование оригинальных патрубков может привести к перегреву. Рекомендуется установить радиатор с дополнительно усиленной системой вентиляторов и термостатом, работающим на более высоких температурах.
Что касается выхлопной системы, то для правильного функционирования важно адаптировать выпускные трубы под особенности нового двигателя. Система должна быть герметичной, а также правильно подогнана по длине и диаметру для предотвращения повышения давления в системе. Важно использовать фланцы, подходящие под специфические крепления двигателя Исудзу. Подача выхлопных газов через систему с минимальными потерями и шумом улучшит работу мотора и снизит нагрузку на компоненты трансмиссии.
При необходимости прокладки дополнительного теплоизоляционного материала, не стоит забывать, что он должен выдерживать высокие температуры выхлопных газов. Отсутствие должной теплоизоляции может повлиять на эффективность работы системы охлаждения и привести к перегреву компонентов.
Согласование этих систем с новым двигателем также включает в себя проверку всех датчиков температуры и давления для точного мониторинга работы системы. Отсутствие четкой синхронизации может повлиять на долговечность и безопасность работы автомобиля в целом.
Средняя продолжительность работ по этапам установки
Процесс установки двигателя Исудзу на УАЗ делится на несколько ключевых этапов, каждый из которых требует определённого времени для выполнения.
Подготовка автомобиля – до 1 дня. На этом этапе осуществляется демонтаж старого двигателя, разборка ненужных компонентов и подготовка места для установки нового мотора. Время может варьироваться в зависимости от состояния автомобиля.
Установка двигателя – от 2 до 3 дней. Основной этап, который включает в себя установку двигателя Исудзу, подключение всех необходимых систем (топливной, охлаждения, выхлопной) и настройку механизма. Время может изменяться в зависимости от сложности соединений и адаптации мотора под кузов УАЗа.
Подключение проводки и электроники – до 1 дня. Включает в себя установку и подключение электрической проводки, датчиков, а также настройку системы управления двигателем. Если требуется адаптация электроники, этап может занять больше времени.
Тестирование и регулировка – 1 день. После установки проводится первый запуск двигателя, настройка всех параметров работы, проверка на утечку топлива и системы охлаждения, а также испытания на ходовых характеристиках. В случае выявления неисправностей потребуется дополнительное время на их устранение.
Итоговый осмотр и сдача автомобиля – до 1 дня. Включает в себя проверку всех систем, окончательную настройку и тестирование на дорожных условиях. Все работы завершаются проверкой автомобиля перед сдачей владельцу.
Средняя продолжительность полной установки составляет 5-7 рабочих дней, при условии, что все детали в наличии и не возникнут непредвиденные сложности.
Вопрос-ответ:
Как долго длится установка двигателя Исудзу на УАЗ?
Установка двигателя Исудзу на УАЗ может занять от нескольких недель до нескольких месяцев. Это зависит от состояния автомобиля, наличия необходимых запчастей и квалификации специалистов. Важно учитывать, что в процессе могут возникать дополнительные трудности, такие как необходимость модификации кузова или трансмиссии.
Какие изменения в конструкции УАЗа нужно будет делать при установке двигателя Исудзу?
При установке двигателя Исудзу на УАЗ потребуется адаптировать крепления двигателя, трансмиссию и систему охлаждения. В некоторых случаях могут понадобиться модификации в подвеске и трансмиссии для обеспечения правильной работы нового мотора. Важно заранее оценить все возможные изменения, чтобы избежать серьезных проблем в будущем.
Какие преимущества дает двигатель Исудзу для УАЗа?
Двигатель Исудзу отличается высокой надежностью, экономичностью и долговечностью. УАЗ с таким двигателем получает улучшенные динамические характеристики и большую топливную эффективность. Такой мотор способен работать в сложных условиях, что делает его отличным выбором для внедорожников.
Какие могут возникнуть трудности при установке двигателя Исудзу на УАЗ?
Одной из главных трудностей является необходимость переделки креплений и адаптации элементов трансмиссии. Также могут возникнуть проблемы с подключением электроники двигателя к бортовой системе УАЗа. Важно, чтобы работы выполнялись квалифицированными специалистами, иначе установка может потребовать дополнительных затрат и времени.
