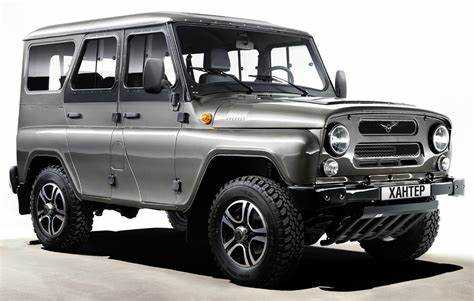

УАЗ Хантер – это внедорожник с рамной конструкцией, который используется как для экспедиций, так и для тяжелой работы в условиях бездорожья. Однако заводская подвеска, особенно при полной загрузке или движении по пересечённой местности, часто не обеспечивает должного уровня комфорта и устойчивости. По этой причине многие владельцы принимают решение установить пневмоподвеску, чтобы повысить функциональность и адаптивность автомобиля.
Типичная модернизация включает установку пневмобаллонов в заднюю часть – между рессорами и рамой. Наиболее распространённые варианты – комплекты от Air-Ride и RIF, совместимые с геометрией рамы Хантера. Они позволяют регулировать клиренс в пределах 50–100 мм, адаптируя подвеску под разные условия: от транспортировки прицепа до преодоления глубоких колей.
Владельцы отмечают необходимость усиления креплений рессор и установки компрессора с ресивером, если требуется автоматическая регулировка давления. Для ручного управления достаточно простого комплекта с выносным клапаном подкачки. Давление в баллонах, как правило, колеблется от 0,5 до 2 атмосфер в зависимости от загрузки. Для надежной работы системы важно использовать армированные пневмошланги и ставить фильтр влаги на вход компрессора.
После установки большинство владельцев фиксируют улучшение устойчивости на трассе, снижение кренов и возможность выравнивания кузова при асимметричной загрузке. Существенным плюсом также является возможность временного увеличения дорожного просвета перед прохождением сложных участков. При правильной установке ресурс пневмосистемы превышает 80–100 тыс. км без необходимости серьёзного обслуживания.
Выбор компонентов пневмоподвески, совместимых с конструкцией УАЗ Хантер
УАЗ Хантер оснащён зависимой рессорной подвеской, что требует точного подбора компонентов пневмосистемы. Основная задача – интеграция элементов без радикальной переделки ходовой части. Учитывая жёсткость конструкции рамы и ограниченное пространство над мостами, важно выбирать детали, проверенные в условиях отечественного бездорожья.
Оптимальные пневмобаллоны – цилиндрического типа с жёсткими креплениями, рассчитанные на работу в диапазоне давления от 0,5 до 8 атм. Подходят модели, устанавливаемые вместо или совместно с рессорами. Диаметр баллона – не более 170 мм, рабочая высота – около 150–200 мм, чтобы обеспечить корректную работу на ходах подвески без закусывания и выдавливания.
Компрессор должен иметь производительность не менее 70 л/мин при рабочем давлении 8–10 атм. Рекомендуемые модели – поршневые с влагозащитой (IP67 и выше), так как установка часто производится вне салона. Для УАЗ Хантер логично монтировать компрессор в моторном отсеке или под крылом с правой стороны – там больше свободного места и удобный доступ к питанию.
Ресивер объёмом 5–8 литров устанавливается в задней части рамы, рядом с буксировочной проушиной. Выбор ресивера с антикоррозийным покрытием обязателен – дорожные реагенты быстро разрушают незащищённый металл.
Клапаны и магистрали подбираются с учётом температурных перепадов и вибраций. Диаметр трубок – 6 мм, материал – полиамид. Обязательна установка обратных клапанов и осушителя между компрессором и ресивером. Блок управления – ручной или электронный, предпочтительно с индивидуальной регулировкой на каждую ось.
Все компоненты должны быть совместимы по типу резьбы и давлению. Монтаж на Хантер требует сварки или установки кронштейнов под баллоны, без вмешательства в несущие элементы рамы.

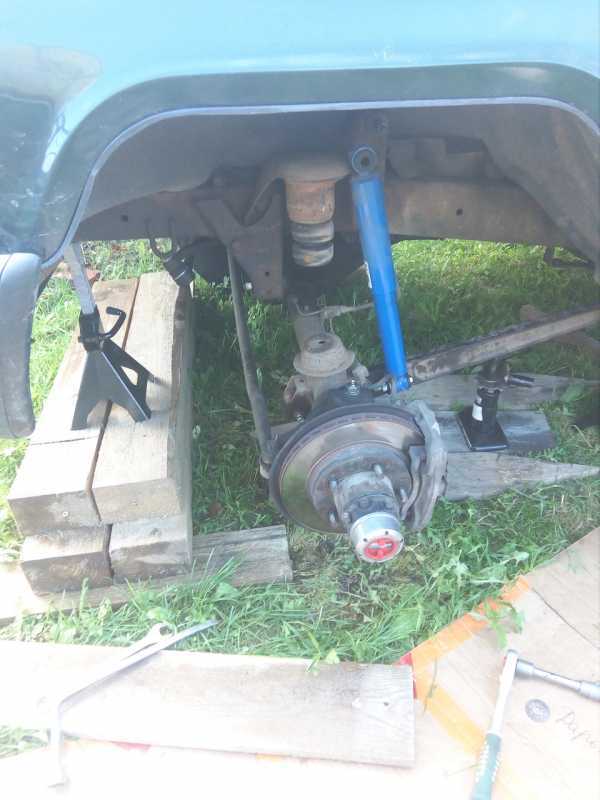

Пошаговый демонтаж штатной подвески перед установкой пневмоэлементов
Перед началом работ необходимо зафиксировать УАЗ Хантер на ровной поверхности и обеспечить доступ ко всем точкам крепления подвески. Используйте надёжные подставки под раму и отключите аккумулятор для исключения случайных замыканий при работе с электроинструментом.
- Снимите колёса. Ослабьте гайки до подъёма автомобиля, затем поднимите домкратом и снимите колёсные диски полностью.
- Удалите амортизаторы. Открутите крепления верхнего и нижнего ушей амортизаторов. Используйте проникающую смазку, если крепёж заржавел.
- Отсоедините реактивные тяги. Начинайте с задней подвески. Снимите гайки, фиксирующие тяги к мосту и раме. Обратите внимание на возможный износ втулок – при установке пневмы их лучше заменить.
- Демонтируйте пружины или рессоры. На задней оси открутите стремянки, удерживающие рессоры к мосту. На передней – снимите пружины, предварительно разгрузив ось. При наличии стабилизатора поперечной устойчивости отсоедините его.
- Освободите крепления тормозных шлангов, если они ограничивают ход моста при опускании. В случае необходимости временно отсоедините суппорты или барабаны, не повреждая магистрали.
- Очистите посадочные места подвески от грязи и коррозии. Проверьте раму на наличие трещин или деформаций в точках крепления, особенно в районе кронштейнов.
После полного демонтажа штатной подвески убедитесь, что элементы подвески сняты без повреждения мостов, тормозных магистралей и электропроводки. Подготовьте точки крепления для установки пневмоэлементов согласно выбранному комплекту.
Монтаж пневмобаллонов и крепежных элементов на переднюю и заднюю оси
Перед началом установки пневмобаллонов на УАЗ Хантер демонтируют штатные отбойники подвески. Передняя ось требует установки проставок под пневмобаллоны, которые фиксируются болтами М10 к раме. Баллоны устанавливаются вертикально между мостом и рамой, при этом важно обеспечить минимальный зазор до рулевых тяг и стабилизатора – не менее 10 мм. Крепление баллонов к мосту осуществляется с помощью специальных стальных скоб и резьбовых шпилек, затяжка выполняется с моментом 35 Н·м с применением фиксатора резьбы.
На задней оси пневмобаллоны монтируются между рессорой и кузовом. Для этого используются металлические опорные чашки с выточками под посадочные места баллонов. Верхняя чашка крепится к раме через усиливающую пластину, нижняя – к рессоре с помощью хомутов и шпилек. Расстояние от края баллона до края чашки должно быть не более 5 мм для предотвращения смещения при работе подвески. Обязательно проверяется вертикальность установки с допуском не более 3°.
Шланги подводятся к баллонам через технологические отверстия в лонжеронах, защищаются термостойкой гофрой. На изгибах обязательно крепление пластиковыми клипсами с шагом не более 30 см. Все соединения шлангов обжимаются металлическими хомутами с моментом 2 Н·м. Проверка герметичности проводится путём нанесения мыльного раствора при давлении 3 атм. Утечки не допускаются.
Установка компрессора, ресивера и прокладка магистралей внутри кузова
Компрессор целесообразно размещать под пассажирским сиденьем или в задней части кузова – важно обеспечить защиту от влаги и пыли, а также удобный доступ для обслуживания. Оптимальный вариант – компрессор с термозащитой и возможностью автоматического отключения при достижении заданного давления.
Ресивер объёмом 5–10 литров устанавливают вертикально или горизонтально, закрепляя на прочных кронштейнах к полу или боковой стенке. Основное требование – исключить вибрации и обеспечить минимальное расстояние до компрессора, чтобы снизить потери давления. Обязательно наличие дренажного клапана для удаления конденсата.
Магистрали прокладываются с учётом термостойкости и устойчивости к механическим повреждениям. Используются армированные полиуретановые или нейлоновые трубки диаметром 6–8 мм. Прокладка выполняется внутри салона по заводским каналам электропроводки либо под ковровым покрытием, избегая острых краёв и подвижных частей. Все соединения фиксируются хомутами и снабжаются герметиками для исключения утечек.
Важно предусмотреть доступ к узлам в случае ремонта, а также исключить пересечения с проводкой и топливными магистралями. Электропитание компрессора подключается через реле и предохранитель, расположенный вблизи аккумулятора. Сечение проводов не менее 4 мм² при длине до 3 метров.
Подключение пневмоподвески к электросети и настройка управляющего блока
Для подключения пневмоподвески на УАЗ Хантер к электросети требуется обеспечить стабильное питание компрессора и управляющего блока от бортовой сети 12 В. Основной кабель питания компрессора подключается напрямую к аккумулятору через предохранитель на 30 А, установленный как можно ближе к клемме «+» для защиты от короткого замыкания. Масса – к кузову, на зачищенное место с надежным контактом.
Реле включения компрессора устанавливается в моторном отсеке. Управляющий сигнал на реле берётся с зажигания, чтобы исключить работу системы при выключенном двигателе. Обязательна установка диода на управляющую цепь реле (катод к реле), чтобы избежать обратного тока при выключении.
Питание управляющего блока осуществляется через отдельную линию с предохранителем 5 А. Провода прокладываются в гофре, с соблюдением герметичности проходов в салон. Для точной работы блока желательно использовать отдельную «чистую» массу от кузова, исключая паразитные помехи от других цепей.
Настройка управляющего блока начинается с калибровки датчиков уровня. При первом включении система предлагает установить базовый уровень – автомобиль должен стоять на ровной поверхности, давление в баллонах – не более 1,5 бар. После сохранения положения, блок отслеживает изменения и управляет подкачкой или сбросом воздуха.
Рекомендуется подключение пульта или панели управления в зоне досягаемости водителя. Некоторые системы позволяют использовать Bluetooth-модуль для управления с телефона – при установке активируйте шифрование соединения, чтобы избежать вмешательства извне. Проверяйте корректность работы всех каналов: компрессор, клапаны сброса, реле – через диагностику, доступную в интерфейсе блока.
По завершении установки и настройки проводятся тестовые циклы подъёма и опускания – важно контролировать время срабатывания и отсутствие утечек. При отклонениях проверяется конфигурация блока, состояние реле и давление в системе через манометр.
Проверка герметичности системы и регулировка клиренса под различные нагрузки
После установки пневмоподвески на УАЗ Хантер необходимо провести проверку герметичности системы. Для этого нужно внимательно осмотреть все соединения пневмобаллонов, трубопроводов и клапанов на наличие утечек. Утечку можно обнаружить с помощью мыльной воды или специального жидкого средства, которое образует пузырьки при попадании на места с дефектами. Утечку воздуха стоит устранять немедленно, иначе система не будет работать должным образом, и давление в подушках может стать нестабильным.
Для проверки герметичности системы также важно обратить внимание на компрессор. Неисправности в компрессоре могут приводить к недостаточному давлению в пневмоподушках. Для этого следует измерить давление в системе при разных режимах работы и сравнить с номинальными значениями, указанными в руководстве.
Регулировка клиренса под различные нагрузки осуществляется посредством изменения давления в пневмоподушках. При загрузке автомобиля, например, при перевозке тяжелых грузов или пассажиров, необходимо увеличить давление в пневмосистеме. Это обеспечит необходимую жесткость подвески и сохранит высоту дорожного просвета. Для регулировки используется компрессор с регулятором давления, который позволяет точно установить требуемые параметры.
Для легкой загрузки или стандартного положения подвески давление в подушках можно поддерживать на уровне 0,7-0,9 атмосферы. При полной нагрузке, например, в условиях бездорожья или в процессе буксировки, рекомендуется увеличивать давление до 1,2-1,5 атмосферы, чтобы избежать проседания подвески и улучшить управляемость.
Важно контролировать давление на каждом из колес индивидуально, так как перегрузка одного из баллонов может привести к нестабильности всей системы. Также рекомендуется периодически проверять состояние мембран пневмобаллона, так как они могут изнашиваться со временем, что снижает эффективность регулировки клиренса.
Не следует забывать, что при изменении давления в пневмоподвеске следует учитывать специфику эксплуатации автомобиля. Например, для частых поездок по грязным или песчаным дорогам нужно повышать давление для обеспечения необходимой жесткости подвески, а для городского использования – поддерживать его на стандартном уровне для мягкости хода.
Вопрос-ответ:
Какие преимущества пневмоподвески на УАЗ Хантер для владельцев внедорожников?
Установка пневмоподвески на УАЗ Хантер значительно повышает комфорт езды. Она позволяет лучше адаптировать жесткость подвески в зависимости от типа дорожного покрытия, что особенно важно при поездках по сложным маршрутам. Пневмоподвеска может смягчать удары при движении по каменистым или неровным трассам, улучшая сцепление с дорогой и снижая нагрузку на кузов автомобиля.
Каковы недостатки установки пневмоподвески на УАЗ Хантер?
Одним из главных недостатков является повышенная стоимость как самой пневмоподвески, так и ее установки. Кроме того, такие системы требуют регулярного обслуживания и проверки герметичности, чтобы избежать утечек воздуха, что может привести к ухудшению работы подвески. Также стоит учитывать, что в условиях экстремальных температур пневмоподвеска может работать не так эффективно, как в умеренных условиях.
Нужно ли менять конструкцию кузова или подвески при установке пневмоподвески на УАЗ Хантер?
При установке пневмоподвески на УАЗ Хантер обычно требуется несколько модификаций подвески, таких как установка специальных креплений для пневмобаллонов. Однако, если установку проводят опытные специалисты, изменения в конструкции кузова минимальны, и такие доработки не требуют значительных затрат на дополнительные детали. Главное — подобрать комплект, который подходит конкретно для вашей модели.
Как долго служит пневмоподвеска на УАЗ Хантер?
Срок службы пневмоподвески зависит от качества компонентов и условий эксплуатации. Обычно система может прослужить от 5 до 7 лет при условии, что автомобиль используется в умеренных условиях. Однако при частых поездках по бездорожью или в условиях сильных температурных колебаний срок службы может сократиться. Регулярное обслуживание и проверка компонентов помогут продлить срок службы системы.
Какие фирмы выпускают пневмоподвески, подходящие для УАЗ Хантер?
На рынке существует несколько брендов, предлагающих пневмоподвески для УАЗ Хантер. Одними из самых популярных являются фирма «Калина» и «Ренотех». Эти компании предлагают системы, которые специально адаптированы под особенности внедорожников и учитывают российские условия эксплуатации. Перед покупкой важно проконсультироваться с мастерами, чтобы выбрать оптимальный комплект для конкретной модели автомобиля.
Почему стоит установить пневмоподвеску на УАЗ Хантер?
Установка пневмоподвески на УАЗ Хантер дает значительные преимущества в комфорте и проходимости. Система позволяет регулировать высоту клиренса в зависимости от дорожных условий, что помогает лучше преодолевать препятствия и улучшить стабильность автомобиля. Пневмоподвеска делает езду более мягкой и удобной, а также помогает уменьшить нагрузку на другие элементы подвески, что может продлить срок службы машины. Однако важно учитывать, что для установки требуется дополнительная настройка и часто потребуются расходы на обслуживание системы.
