На ВАЗ 2110 ручной тормоз выполняет критически важную функцию удержания автомобиля на месте при стоянке, особенно на уклоне. При износе колодок или растяжении троса его эффективность снижается, что может привести к неконтролируемому откату машины. Регулировка ручника – это несложная, но точная процедура, требующая внимания к деталям.

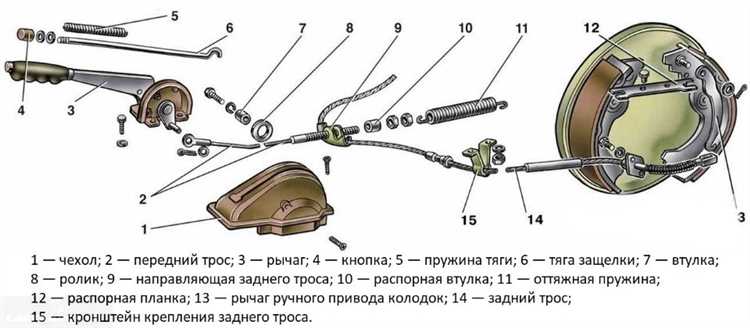

Конструкция тормозной системы задних колес модели предусматривает использование тросового механизма, соединённого с рычагом в салоне. Для восстановления нормального хода ручного тормоза необходимо обеспечить правильное натяжение троса, добиваясь фиксации колёс при подъёме рычага на 2–4 щелчка. Отклонение от этих значений свидетельствует о неисправности или необходимости корректировки.
Перед началом регулировки следует убедиться в исправности тормозных механизмов задних колес. Регулировка производится через лючок под подлокотником, где расположен натяжной механизм с двумя гайками. При ослаблении ручника подтягивают трос, вращая регулировочную гайку по часовой стрелке. После настройки проверяют свободный ход рычага и блокировку колес при поднятом рычаге.
Игнорирование этой процедуры повышает нагрузку на тормозную систему и снижает безопасность эксплуатации автомобиля. Регулярная проверка и регулировка ручного тормоза обеспечивает стабильную работу и продлевает срок службы тросов и тормозных механизмов.
Проверка степени натяжения троса ручного тормоза
Для точной проверки натяжения троса необходимо установить автомобиль на ровной площадке и зафиксировать передние колёса противооткатными упорами. Задние колёса должны быть вывешены, чтобы обеспечить свободное вращение.
Ослабьте рычаг ручного тормоза до нулевого положения. Поверните задние колёса вручную. При корректной натяжке троса они должны вращаться свободно без заметного сопротивления. При подтянутом тросе будет ощущаться торможение, что свидетельствует о чрезмерной натяжке.
Поднимите рычаг ручника на два-три щелчка. В этом положении колёса должны блокироваться. Если вращение возможно, трос ослаблен. При блокировке уже на первом щелчке – перетянут.
Оптимальное количество щелчков при полной фиксации – от трёх до пяти. Большее число указывает на слабую натяжку, меньшее – на избыточное усилие. Нарушение этих параметров снижает эффективность торможения и ускоряет износ компонентов.
Рекомендация: после каждой регулировки проверяйте состояние тормозных механизмов. Неправильная работа задних суппортов или барабанов может искажать оценку натяжения троса.
Определение признаков ослабленного ручника
Увеличенный ход рычага – один из первых признаков. На ВАЗ 2110 исправный ручник фиксируется на 2–4 щелчках трещотки. Если рычаг поднимается выше, тормозной трос растянут или нарушена регулировка механизма.
Снижение эффективности удержания проявляется при уклоне: автомобиль не стоит на месте даже при полностью поднятом рычаге. Проверка проводится на умеренном склоне с включённой нейтральной передачей.
Разный уровень торможения задних колёс может быть заметен при диагностике на стенде или при заносе задней части при торможении ручником. Причина – неравномерное натяжение тросов или износ одного из тормозных механизмов.
Наличие посторонних звуков при использовании ручника, например, скрежет или хруст, может свидетельствовать о перекосе тросов, повреждении рубашки или загрязнении механизма внутри барабана.
Отсутствие сопротивления при движении рычага указывает на обрыв троса или отсоединение его от механизма внутри барабанного тормоза. В этом случае ручник не оказывает никакого воздействия на колёса.
Подготовка инструментов и доступ к регулировочному механизму
Для точной регулировки ручного тормоза на ВАЗ 2110 необходимо заранее подготовить все необходимые инструменты и обеспечить свободный доступ к механизму натяжения троса.

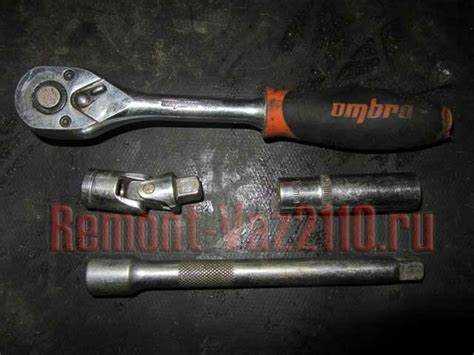

- Ключ на 10 – для ослабления и затягивания регулировочной гайки.
- Плоская отвертка – для снятия пластиковых элементов консоли.
- Фонарик – для освещения рабочей зоны под консолью.
- Перчатки – для защиты рук при работе в ограниченном пространстве.
Доступ к регулировочному механизму осуществляется через центральную консоль между передними сиденьями. Для этого выполните следующие действия:
- Отодвиньте сиденья максимально назад для свободного доступа к консоли.
- Снимите пепельницу, выкрутите саморезы, крепящие пластиковую накладку консоли.
- Аккуратно подденьте отверткой и снимите консоль, не повреждая защёлки и проводку подсветки.
- После снятия консоли станет доступен узел с регулировочной гайкой на резьбовом наконечнике троса ручного тормоза.
Перед началом регулировки убедитесь, что стояночный тормоз полностью отпущен, а колёса надёжно зафиксированы противооткатными упорами.
Регулировка натяжения троса через салон автомобиля
Для корректной регулировки натяжения троса ручного тормоза на ВАЗ 2110 необходимо получить доступ к регулировочной гайке, расположенной под кожухом рычага стояночного тормоза. Перед началом работы убедитесь, что автомобиль стоит на ровной поверхности, включена нейтральная передача и отключено зажигание.
Сдвиньте заднюю часть центрального тоннеля вверх или полностью снимите пластиковую накладку с рычага. Под ней находится регулировочный механизм в виде шпильки с гайкой на 10 мм. Убедитесь, что оба задних колеса свободно вращаются при отпущенном ручнике.
Плавно подтягивайте гайку, проверяя усилие на рычаге. Достижение нужного натяжения предполагает, что тормозной механизм начинает срабатывать на 2–4 щелчке трещотки. При этом задние колеса должны блокироваться равномерно. После регулировки проверьте свободный ход рычага: он не должен быть чрезмерно тугим или болтаться.
Завершив настройку, верните на место кожух и проверьте эффективность торможения при кратковременной езде. При необходимости произведите повторную корректировку. Регулировка допустима только при исправных тормозных механизмах и целостных тросах.
Регулировка тормозных механизмов на задних колесах
Перед началом работ необходимо установить автомобиль на ровную поверхность, зафиксировать передние колеса и поднять заднюю часть, обеспечив свободное вращение колес. Снимите задние колеса для доступа к тормозным барабанам.

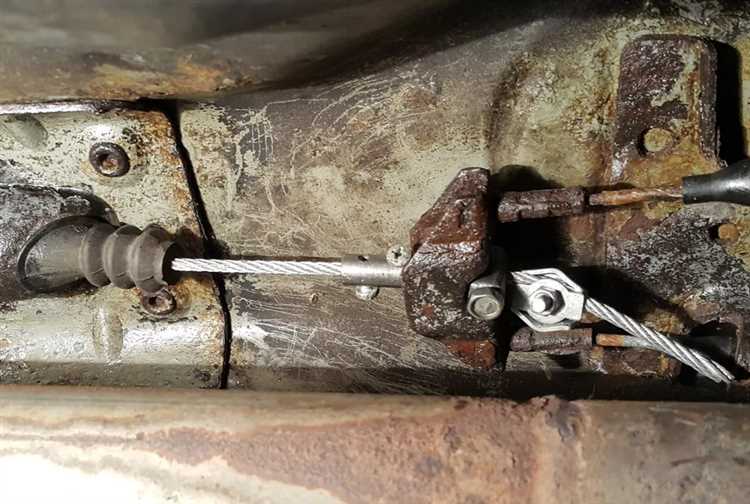

Ослабьте трос ручного тормоза, чтобы исключить его влияние на настройку. Для этого отверните регулировочную гайку, расположенную под кузовом у основания рычага стояночного тормоза, до полного ослабления натяжения троса.
Снимите тормозной барабан. При затруднении используйте резиновый молоток, легкими ударами равномерно постукивая по внешней окружности. После снятия барабана проверьте состояние накладок, пружин и поверхности тормозного цилиндра. Следы тормозной жидкости требуют немедленной замены цилиндра и устранения утечки.
Поверните регулятор зазора – зубчатое колесо на распорной планке – с помощью плоской отвертки, добиваясь минимального зазора между колодками и барабаном. Правильная регулировка определяется легким касанием колодок к внутренней поверхности барабана при его установке и последующем вращении вручную.
Установите барабан на место, проверьте плавность вращения. Колесо должно вращаться свободно, но с легким трением. Повторите процедуру для второго колеса, добиваясь идентичного сопротивления вращению.
После завершения настройки тормозных механизмов задних колес, переходите к натяжению троса ручного тормоза. Только после этой последовательности можно оценить эффективность работы стояночной системы.
Проверка свободного хода рычага после регулировки
После настройки ручного тормоза на ВАЗ 2110 важно удостовериться в правильности регулировки, проверив свободный ход рычага. Это необходимо для того, чтобы система торможения работала эффективно и не перегружала компоненты.
Для проверки свободного хода выполните следующие шаги:
1. Убедитесь, что автомобиль находится на ровной поверхности и зафиксирован. Поднимите рычаг ручного тормоза в верхнее положение.
2. Потяните рычаг вверх, затем слегка ослабьте его. Свободный ход рычага должен составлять от 3 до 5 щелчков. Это оптимальный диапазон для корректной работы тормоза. Если ход слишком короткий, возможно, потребуется дополнительно ослабить натяжение тросов.
3. Если рычаг не двигается в этом диапазоне, или же свободный ход слишком велик (более 5 щелчков), это свидетельствует о необходимости корректировки натяжения тормозных тросов. Для этого открутите регулировочную гайку в районе рычага и подкорректируйте натяжение.
4. После регулировки снова проверяйте свободный ход. Он должен быть стабильным при несколько повторных попытках поднять и ослабить рычаг.
5. Для окончательной проверки прокачайте тормоза, после чего убедитесь, что рычаг не опускается более чем на 3-5 щелчков. Если это так, настройка завершена успешно.
Регулярно проверяйте ход рычага, так как со временем из-за износа или температурных изменений могут возникать отклонения. Это поможет поддерживать безопасность и работоспособность тормозной системы.
Контроль устойчивости автомобиля на уклоне после настройки
После регулировки ручного тормоза на ВАЗ 2110 важно провести проверку его эффективности на уклоне, чтобы убедиться в надежности системы и безопасности автомобиля. Для этого выберите участок с небольшим наклоном, где можно безопасно оценить работу тормозного механизма.
При установке автомобиля на уклон, важно проверить, насколько надежно он удерживается на месте после того, как ручной тормоз был активирован. Если после настройки тормоз не держит машину, возможно, потребуется дополнительная регулировка троса. Недостаточное натяжение может привести к соскальзыванию автомобиля, даже если рычаг в положении «парк» или «задний ход».
Чтобы провести тест, остановитесь на уклоне с тормозом в активированном состоянии и включите нейтраль. Если автомобиль не двигается, тормоз работает корректно. В случае смещения или медленного катания назад, следует повторно проверить натяжение и состояние тормозных колодок. Важно, чтобы задние колодки были в хорошем состоянии, так как именно они участвуют в удержании автомобиля при включении ручного тормоза.
При необходимости регулировки следите за тем, чтобы трос не был слишком натянут. Это может привести к преждевременному износу тормозных механизмов и нарушению их работы. Регулировка должна обеспечивать надежную фиксацию, но не создавая излишнего давления на систему.
Если автомобиль устойчив на уклоне после настройки, но при этом появляются посторонние звуки или усиливается нагрузка на рычаг, стоит провести диагностику тормозных компонентов и убедиться в их исправности. Крайне важно, чтобы система ручного тормоза была в идеальном состоянии для гарантированной безопасности на дороге.
Вопрос-ответ:
Как правильно регулировать ручной тормоз на ВАЗ 2110?
Регулировка ручного тормоза на ВАЗ 2110 осуществляется через задние колеса, которые имеют механизм с тросами. Для этого необходимо поднять автомобиль, снять колесо, открутить защитный кожух и отрегулировать натяжение троса тормоза. Обычно регулируется трос в районе заднего тормозного механизма или на оси рычага. После регулировки нужно проверить уровень натяжения, чтобы тормоз не был слишком тугим или ослабленным.
Как понять, что ручной тормоз на ВАЗ 2110 нуждается в регулировке?
Признаками того, что ручной тормоз требует регулировки, могут быть следующие: тормоз не фиксирует машину на подъеме, срабатывает на большом ходу рычага, либо машину не удается остановить на наклонной поверхности. В таком случае, скорее всего, трос растянут, и его нужно подтянуть. Также, если ощущается ослабление тормозной силы при движении, это может свидетельствовать о неисправности в механизме или нужде в регулировке.
Какие инструменты понадобятся для регулировки ручного тормоза на ВАЗ 2110?
Для регулировки ручного тормоза на ВАЗ 2110 потребуется несколько основных инструментов. Во-первых, домкрат и подставки для безопасного подъема автомобиля. Во-вторых, ключи для откручивания болтов колес и защитных элементов тормозного механизма. Также может понадобиться гаечный ключ для регулировки натяжения троса, отвертки и, возможно, смазка для механизмов.
Можно ли самостоятельно отрегулировать ручной тормоз на ВАЗ 2110, или лучше обратиться к специалисту?
Регулировка ручного тормоза на ВАЗ 2110 — задача вполне выполнимая для владельца, имеющего опыт в ремонте автомобиля и базовые навыки работы с инструментами. Однако, если вы не уверены в своих силах или сомневаетесь в правильности выполнения, лучше обратиться к специалисту. Неправильно отрегулированный тормоз может привести к его поломке или ухудшению работы тормозной системы, что опасно для безопасности на дороге.
