На ВАЗ 2114 стояночный тормоз выполнен по классической схеме с тросовым приводом, где основная регулировка осуществляется гайкой натяжения, расположенной под кузовом, рядом с задней балкой. С течением времени трос растягивается, что приводит к увеличенному ходу ручки и снижению эффективности торможения. Игнорирование этой проблемы может привести к полной утрате функции стояночного тормоза и затруднениям при парковке на уклоне.
Прежде чем приступать к регулировке, необходимо убедиться, что тормозные колодки в задних барабанах находятся в рабочем состоянии и равномерно изношены. Если колодки сильно изношены или барабаны имеют глубокую выработку, регулировка ручника не даст желаемого эффекта. Рекомендуется начинать с визуального осмотра и при необходимости заменить изношенные детали.
Работы по регулировке проводятся на яме или подъёмнике. Ключ на 13 используется для ослабления контргайки, после чего основной гайкой натяжения добиваются нужного усилия. Оптимально – чтобы ручка поднималась на 2–4 щелчка без излишнего усилия. После регулировки проверяют свободный ход задних колес: при опущенном ручнике они должны вращаться свободно, без подклиниваний.
Важно: перекос троса, наличие заеданий или повреждений оболочки могут привести к неравномерной работе механизма. В этом случае потребуется не только регулировка, но и замена троса. Кроме того, после всех работ необходимо несколько раз потянуть ручник, чтобы тросы заняли правильное положение, и снова проверить натяжение.
Как определить, что ручник требует регулировки на ВАЗ 2114
На ВАЗ 2114 стояночный тормоз (ручник) должен удерживать автомобиль на уклоне до 23° при подъеме рычага на 4–6 щелчков. Нарушение этого показателя указывает на необходимость регулировки. Проверку и диагностику следует проводить по следующим признакам:
- Автомобиль скатывается на уклоне при затянутом ручнике – даже при поднятом рычаге на максимум колёсные тормоза не фиксируют движение.
- Число щелчков при полном подъеме рычага превышает 6 – свидетельство растянутого троса или ослабленного механизма.
- Тугое или слишком лёгкое движение рычага – отклонение от нормального усилия может быть вызвано перекосом тросов или износом механизмов.
- Неравномерное торможение задних колёс – при проверке на стенде или в условиях движения может наблюдаться торможение только одного колеса, что говорит о разной степени натяжения тросов.
- Ход автомобиля с затянутым ручником – если при движении чувствуется сопротивление и греются задние барабаны, возможно, трос перетянут или заклинил механизм.
При появлении одного или нескольких признаков из списка необходимо произвести осмотр троса и механизма рычага в салоне, а также тормозных колодок и рычагов на тормозных щитах. Несвоевременная регулировка может привести к ускоренному износу элементов тормозной системы.
Необходимые инструменты для регулировки ручного тормоза
Для точной настройки ручника на ВАЗ 2114 потребуется вороток с головкой на 10 мм – именно этим инструментом ослабляются и затягиваются регулировочные гайки на тросах стояночного тормоза.
Также необходима плоская отвертка длиной не менее 150 мм – ей удобно отжимать фиксатор троса и поддевать элементы кожуха, если требуется доступ к механизму. Укороченные отвертки не подойдут из-за ограниченного пространства в районе центрального тоннеля.
Для демонтажа заднего сиденья потребуется ключ на 13 мм. Иногда болты фиксируются с усилием, поэтому лучше использовать трещотку с удлинителем – это ускорит процесс.
Не обойтись без мощного фонарика или налобного светильника – регулировка выполняется в глубине салона, и без освещения видимость минимальна.
Для проверки эффективности натяжения тросов потребуется домкрат и пара подставок – задние колеса должны быть вывешены, чтобы можно было убедиться в равномерной работе тормозов.
Подготовка автомобиля к регулировке стояночного тормоза
Установите автомобиль на ровную твердую поверхность, включите первую передачу и зафиксируйте передние колеса противооткатными упорами. Это необходимо для исключения самопроизвольного движения при манипуляциях с задними тормозами.
Поднимите заднюю часть автомобиля с помощью домкрата и установите его на надежные подпорки под лонжероны кузова. Оба задних колеса должны быть свободно вывешены, чтобы обеспечить доступ к регулировочным элементам и исключить сопротивление при вращении колес.
Снимите задние колеса крестовой балкой, обеспечив свободный доступ к барабанам или суппортам (в зависимости от комплектации). Очистите тормозные механизмы от загрязнений сжатым воздухом или кистью. При необходимости используйте аэрозольный очиститель тормозов.
В салоне автомобиля поднимите пластиковую накладку тоннеля пола, под которой расположен механизм регулировки троса стояночного тормоза. Проверьте состояние тросов: отсутствие обрывов, перегибов, заеданий в оболочке. Изношенные или поврежденные элементы подлежат обязательной замене до начала регулировки.
Убедитесь, что тормозные колодки имеют достаточный остаточный ресурс. Минимально допустимая толщина фрикционного слоя – 1,5 мм. При меньшем значении регулировка будет неэффективной и краткосрочной.
Проверьте свободный ход рычага ручного тормоза. Он должен двигаться без усилия до момента контакта с тросом. Если рычаг тугой или заедает в начальном положении – потребуется смазка шарнирного механизма.
Пошаговая инструкция по доступу к механизму ручника
1. Открутите два винта крепления задней части центрального тоннеля. Они расположены по бокам от пластикового кожуха возле заднего ряда сидений.
2. Передвиньте передние сиденья максимально вперёд. Это обеспечит удобный доступ к передним креплениям тоннеля.
3. Открутите два передних самореза, удерживающих тоннель у основания рычага КПП. Используйте крестовую отвёртку средней длины.
4. Потяните пластиковый тоннель вверх и немного назад, аккуратно высвобождая его из зацеплений. Сильно не тяните – внутри могут быть провода подсветки прикуривателя.
5. Отсоедините разъём прикуривателя (если установлен), чтобы полностью снять центральный тоннель и получить свободный доступ к узлу регулировки ручника.

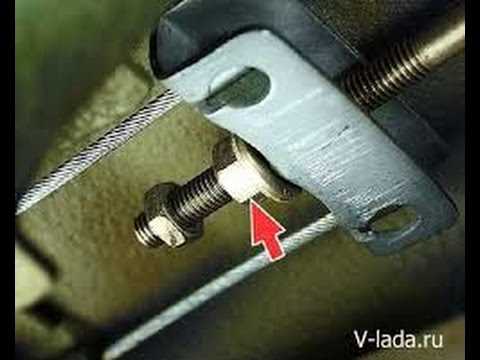

6. Рычаг стояночного тормоза теперь открыт. Под ним находится регулировочная гайка на шпильке – именно она отвечает за натяжение троса.

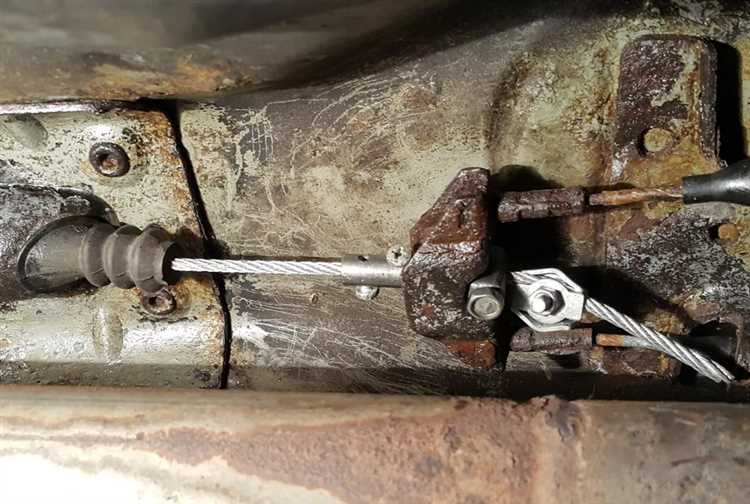

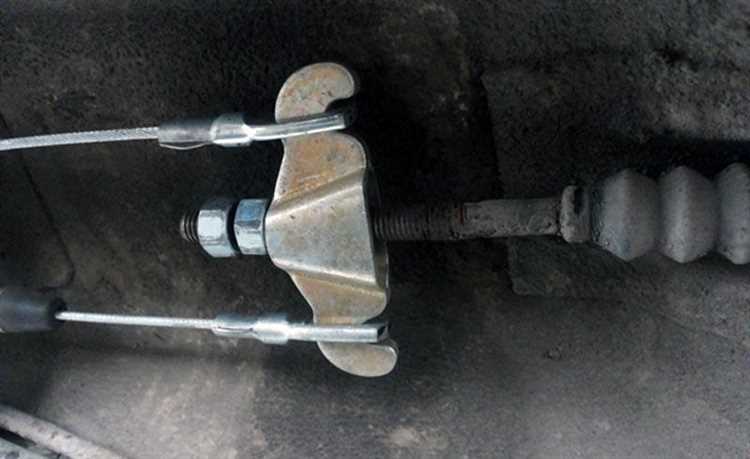

Регулировка натяжения троса ручника под автомобилем
Для доступа к регулировочному узлу необходимо установить автомобиль на смотровую яму или подъемник и зафиксировать его на нейтральной передаче с затянутым стояночным тормозом. Под задней частью кузова, в районе центральной балки, расположен уравнитель тросов стояночного тормоза.
Ослабьте контргайку на регулировочном болте при помощи ключа на 13. С помощью ключа на 10 вращайте гайку регулировки по часовой стрелке для увеличения натяжения троса. После каждого оборота проверяйте свободный ход ручника: оптимально – 2–4 щелчка при подъеме рычага. При большем ходе – натяжение недостаточное, при меньшем – трос может быть перетянут.
После настройки обязательно проверьте симметричное срабатывание тормозов: при вращении задних колес в подвешенном состоянии они должны блокироваться одновременно. При необходимости отрегулируйте длину тросов на каждом колесе отдельно, ослабив или подтянув крепления к рычагам тормозных колодок.
Завершив регулировку, затяните контргайку и убедитесь в отсутствии провисания или чрезмерного натяжения тросов при опущенном рычаге. Повторно проверьте работу стояночного тормоза на уклоне.
Особенности регулировки ручника через салон ВАЗ 2114
Регулировка ручного тормоза на ВАЗ 2114 через салон требует внимательности и соблюдения последовательности шагов. Это позволяет настроить натяжение троса, обеспечив правильную работу механизма без необходимости снятия колес или разборки тормозной системы.
Для выполнения регулировки потребуется стандартный набор инструментов: ключи, отвертки, а также доступ к центральной консоли автомобиля. Основные этапы следующие:
- Подготовка автомобиля: Убедитесь, что машина стоит на ровной поверхности, а также поставьте её на нейтральную передачу (или в «P» для автомобилей с автоматической коробкой передач). Задействуйте основной тормоз, чтобы обеспечить безопасность работы.
- Открытие центральной консоли: Снимите пластиковую накладку вокруг рычага ручного тормоза. Для этого нужно аккуратно поддеть её плоской отверткой и снять, чтобы получить доступ к регулировочному винту.
- Регулировка натяжения троса: Находясь внутри салона, найдите винт, регулирующий натяжение троса. Обычно он располагается на базе рычага тормоза. Поверните винт по часовой стрелке для увеличения натяжения или против часовой стрелки для его ослабления. Натяжение должно быть таким, чтобы ручник поднимался на 3-4 щелчка и удерживал автомобиль в неподвижном состоянии на уклоне.
- Проверка работы: После регулировки несколько раз прокачайте рычаг ручного тормоза. Убедитесь, что он стабильно фиксируется на выбранной высоте и не проваливается вниз после отпускания.
- Завершение работы: Верните пластиковую накладку на место, проверив, что все детали установлены правильно. Также можно провести тест-драйв, чтобы убедиться, что ручник работает корректно.
После завершения регулировки важно периодически проверять натяжение троса, так как с течением времени оно может изменяться. Несоблюдение нормального натяжения может привести к снижению эффективности работы тормоза и даже выходу из строя тормозной системы.
Проверка хода ручника после регулировки
После регулировки ручника на ВАЗ 2114 важно убедиться, что его ход соответствует нормам, а тормоза работают корректно. Чтобы это проверить, выполните следующие шаги:
1. Садитесь в автомобиль, опустите окно и включите нейтраль. Сначала проверьте, сколько усилия требуется для подъема ручника. Он должен подниматься на 3-5 щелчков. Если ход больше, значит, регулировка недостаточна. Если меньше – скорее всего, тормоза затянуты слишком сильно.
2. Поднимите ручник на три щелчка и проезжайте небольшое расстояние. Затем остановитесь и проверьте, стоит ли машина на месте. Если она продолжает двигаться, значит, тормоза не фиксируют колесо должным образом.
3. Проверьте оба задних колеса поочередно. Поднимите каждое колесо, оно должно легко вращаться при ослабленном ручнике. При поднятом ручнике колеса не должны вращаться. Если это так, тормоза на одном из колес не регулируются равномерно.
4. При необходимости проверьте натяжение тросов. Для этого ослабьте крепеж на регуляторах и снова сделайте проверку хода ручника. Убедитесь, что тросы не зажаты и свободно движутся.
5. Если после всех проверок ход ручника по-прежнему не соответствует нормам, повторите регулировку, постепенно ослабляя или затягивая тросы до достижения нужного результата.
Частые ошибки при регулировке и как их избежать
1. Несоответствие натяжения троса – одна из наиболее распространенных ошибок. При регулировке важно точно отрегулировать натяжение троса, чтобы ручник был эффективным, но не слишком тугим. Если трос слишком натянут, это приведет к быстрому износу тормозных механизмов. Если натяжение недостаточно, тормоза могут не срабатывать должным образом. Для проверки правильности натяжения прокачайте ручник несколько раз и убедитесь, что колесо не прокручивается при затянутом ручнике.
2. Неправильная настройка барабанных тормозов – еще одна частая ошибка. На ВАЗ 2114 часто встречаются барабанные тормоза, для которых важно правильно настроить зазоры между тормозными колодками и барабаном. Если зазор слишком велик, тормоза не будут работать эффективно, если слишком мал – это приведет к перегреву. Используйте специализированный щуп для точной регулировки зазоров.
3. Игнорирование износа тормозных колодок – важный момент, который часто упускают. При регулировке ручника стоит помнить, что изношенные колодки влияют на работу всей тормозной системы. Прежде чем приступать к регулировке, замените изношенные колодки, иначе ручник будет настроен неверно, что может снизить его эффективность.
4. Несоответствие усилия на рычаге и колесах – неправильно отрегулированный рычаг может вызвать ситуацию, когда ручник не фиксирует колесо должным образом. Убедитесь, что усилие на рычаге соответствует необходимым требованиям, и он не заедает в крайнем положении. Проверку следует проводить на ровной поверхности с остановленным автомобилем.
5. Игнорирование состояния троса – в процессе эксплуатации трос может растягиваться или изнашиваться. Если он слишком сильно растянут, его регулировка будет бесполезной. Периодически проверяйте трос на наличие повреждений или заеданий, а также следите за его натяжением. Замените трос, если заметите его износ.
6. Недооценка необходимости регулярной проверки – после настройки ручника важно проводить регулярную проверку его работы, чтобы убедиться, что все элементы функционируют корректно. Пренебрежение этим этапом может привести к проблемам с тормозами в будущем. Регулярно проверяйте работоспособность ручника, особенно перед длительными поездками.
Вопрос-ответ:
Как отрегулировать ручник на ВАЗ 2114 самостоятельно?
Для регулировки ручника на ВАЗ 2114 потребуется поднять заднюю часть автомобиля с помощью домкрата и установить его на подставки. Затем нужно снять колесо с одной из сторон автомобиля и добраться до тормозных механизмов. На рычаге ручника находится регулировочный винт, который можно подкрутить для достижения нужного усилия. После этого следует проверить, как работает ручник, и при необходимости произвести дополнительные корректировки.
Что делать, если ручник на ВАЗ 2114 плохо держит?
Если ручник плохо держит, возможными причинами могут быть слабая натяжка троса или износ тормозных колодок. Чтобы исправить проблему, нужно ослабить или натянуть трос с помощью регулировочного винта, расположенного в месте крепления троса к задним тормозам. Также стоит проверить, не требуется ли замена тормозных колодок, так как изношенные колодки могут влиять на эффективность работы ручника.
Как проверить, правильно ли отрегулирован ручник на ВАЗ 2114?
Чтобы проверить правильность регулировки, нужно завести автомобиль и включить нейтраль. После этого поднять рычаг ручника на несколько щелчков. Он должен фиксироваться на уровне 2-3 щелчков и не опускаться сам по себе. Если ручник держит плохо или слишком туго, потребуется его регулировка.
Сколько времени займет регулировка ручника на ВАЗ 2114?
Время, необходимое для регулировки ручника, зависит от состояния автомобиля и опыта владельца. Обычно процесс занимает от 30 минут до часа. Важно не только отрегулировать трос, но и проверить тормоза на наличие износа. Это обеспечит безопасность и правильную работу системы.
Можно ли отрегулировать ручник на ВАЗ 2114 без подъемника?
Да, регулировка ручника на ВАЗ 2114 возможна без подъемника. Для этого можно использовать домкрат, чтобы поднять заднюю часть автомобиля. Главное — правильно зафиксировать машину на подставках и быть осторожным при работе с тормозными механизмами. После снятия колеса доступ к тросу ручника будет возможен, и регулировка станет возможной.
