Появление стука в районе рулевого механизма, люфта на руле или неравномерного усилия при повороте – признаки необходимости регулировки рулевой рейки. На ВАЗ 2110 используется зубчато-реечный механизм с возможностью регулировки преднатяга прижимной пластины, что позволяет устранить люфт и продлить ресурс узла без замены.

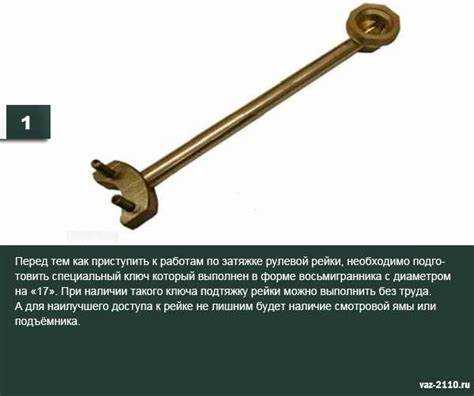

Для работы потребуется шестигранник на 17 мм, головка на 13 мм, вороток и фиксатор резьбы. Автомобиль устанавливается на ровную поверхность, желательно на подъемник или смотровую яму. Необходимо обеспечить свободный доступ к регулировочному винту, расположенному на корпусе рейки со стороны водителя, под защитным чехлом.
Перед началом нужно проверить уровень жидкости в бачке гидроусилителя (если установлен), состояние рулевых наконечников и тяг. Регулировка проводится на прогретом автомобиле при положении передних колес строго прямо. Винт затягивается до момента исчезновения люфта, затем отпускается на 20–30 градусов, после чего фиксируется контргайкой.
Важно не перетянуть – избыточный преднатяг приведет к тугому ходу руля, неравномерному износу зубьев и перегреву. После регулировки проверяется свободный ход руля и отсутствие заеданий в крайних положениях. При малейших сомнениях стоит повторить процедуру или обратиться к проверенному специалисту.
Признаки необходимости регулировки рулевой рейки на ВАЗ 2110
Люфт рулевого колеса – основной признак, указывающий на износ либо ослабление прижима сошки к валу. Проверяется в положении стоянки при заглушенном двигателе. Допустимый свободный ход не должен превышать 5°.
Стуки в рулевом управлении при проезде неровностей свидетельствуют о неправильной преднатяжке или износе втулки. Особенно характерны металлические щелчки при повороте руля.
Сложности при вращении руля – руль тяжело возвращается в исходное положение, особенно при маневрах на низкой скорости. Причина – чрезмерный прижим рейки, вызывающий повышенное трение.
Увод автомобиля в сторону при движении по прямой на ровной дороге может быть связан с неравномерной работой рейки, вызванной перекосом или деформацией.
Неравномерный износ шин на передней оси может указывать на неправильную работу рулевого механизма при сохранении правильной геометрии подвески и углов установки колес.
Регулировку следует проводить после предварительной диагностики, исключив износ наконечников, шарниров и опор рулевой тяги.
Подготовка автомобиля к регулировке рулевой рейки
Установите автомобиль на ровную, твердую поверхность. Используйте противооткатные упоры под задние колёса. Поднимите переднюю часть домкратом и зафиксируйте на надёжных подпорках под лонжероны.
Снимите передние колёса. Это обеспечит доступ к рулевому механизму и шарнирам. Осмотрите пыльники рулевых тяг – при наличии трещин или подтёков перед регулировкой замените.
Очистите рулевую рейку и прилегающие узлы от грязи и масла. Используйте кисть и обезжириватель. Грязь может попасть внутрь механизма при ослаблении контргайки и ввести абразив в систему.
Отключите аккумулятор. Это исключит случайное срабатывание электрооборудования при работе в моторном отсеке.
Проверьте уровень и состояние жидкости в бачке ГУР (если установлен). При потемнении или наличии пузырей – замените до начала работ. Нехватка жидкости повлияет на корректность регулировки.
Инструменты: рожковые ключи на 17 и 24, шестигранник на 6, отвёртка с плоским жалом, монтировка, фонарь. Перед началом убедитесь, что регулировочный болт рейки не закис. При необходимости обработайте резьбу проникающей смазкой.

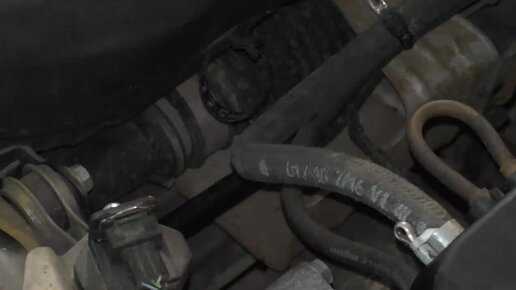

Размещение и фиксация ВАЗ 2110 для доступа к рулевой рейке
Автомобиль устанавливают на ровную бетонную площадку. Под колёса кладут упоры. Ручник затягивают. Коробку переключают в первую передачу или режим «P» – для автоматов.
Переднюю часть поднимают домкратом под лонжерон до отрыва колёс от земли. Под порог подставляют надёжные металлические подставки. Домкрат убирают. Работа на одном домкрате запрещена.
Для доступа к рулевой рейке демонтируют передние колёса. Гайки откручивают баллонным ключом на 19 до подъёма. После этого колёса снимают вручную. Болты складывают в контейнер, чтобы не потерять.
Под двигатель подставляют деревянный брус с домкратом, если требуется ослабить подушки крепления. Это важно при частичном опускании подрамника.
Подрамник дополнительно фиксируют через проушины тросами к лонжеронам, если требуется доступ к задним креплениям рулевой рейки. Это исключает проседание конструкции после откручивания болтов.
Инструменты и расходники, необходимые для регулировки
Ключ на 13 – используется для откручивания и затягивания гайки регулировочного винта. Желательно использовать накидной или торцевой ключ для уверенного захвата.
Отвёртка плоская – применяется для удержания регулировочного винта от проворачивания при затяжке контргайки.
Домкрат и опоры – обеспечивают доступ к рулевой рейке, передние колёса должны быть вывешены.
Штангенциркуль или линейка – для проверки люфта рулевого вала и точного контроля за изменениями при регулировке.
Съёмник рулевых тяг – потребуется в случае разборки для глубокой диагностики или при сильном износе.
Смазка типа Литол-24 – наносится на трущиеся части после регулировки, чтобы исключить сухое трение.
Фиксатор резьбы средней прочности – применяется при установке новой контргайки, если старая ослабляется при езде.
Перчатки и ветошь – для защиты рук и очистки компонентов от грязи перед работой.

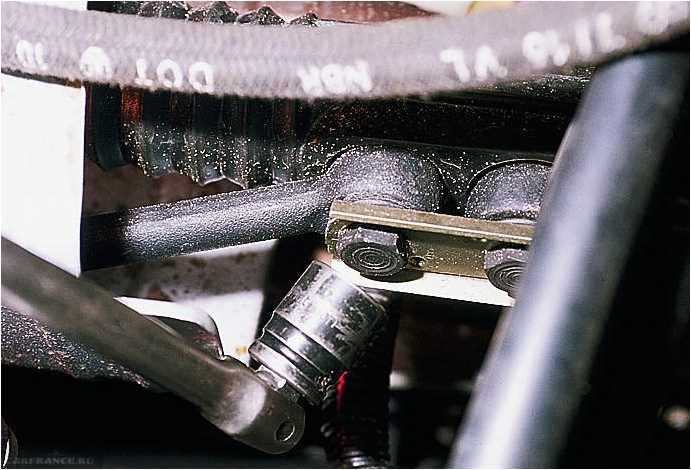

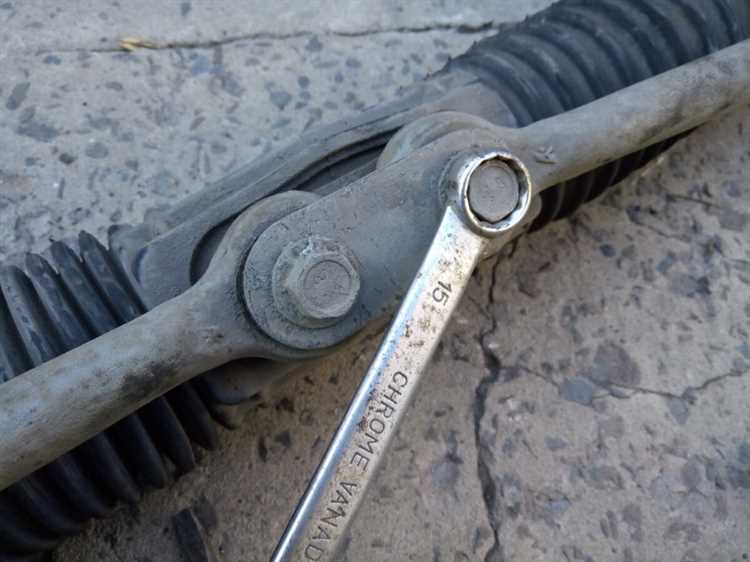

Порядок ослабления и затяжки регулировочного винта рейки
Для регулировки необходим доступ к нижней части рулевой рейки. Работы проводятся на яме или подъёмнике при заглушенном двигателе и снятом защитном кожухе.
- Очистить область регулировочного винта от грязи и масла. Использовать щётку и обезжириватель.
- Ключом на 17 или 19 (в зависимости от модификации) ослабить стопорную гайку, удерживая при этом регулировочный винт шлицевой отвёрткой.
- Плавно провернуть регулировочный винт по часовой стрелке на 10–15 градусов. Бóльшее усилие приведёт к закусыванию рейки.
- Проверить свободный ход рулевого колеса – он должен быть минимальным, но без сопротивления и заеданий.
- Если руль начал туго возвращаться в исходное положение, немного ослабить винт против часовой стрелки.
- После достижения оптимального положения зафиксировать винт, удерживая его отвёрткой, и затянуть стопорную гайку.
- Проконтролировать поведение рулевого управления в крайних положениях. Отсутствие стуков и равномерное вращение укажут на правильную настройку.
Регулировку выполнять на холодной рейке. После завершения провести пробную поездку и при необходимости повторить процедуру.
Как определить степень люфта и момент затяжки на практике
Для начала необходимо проверить рулевую рейку на наличие люфта. Возьмите руль и покачайте его влево и вправо, чтобы почувствовать движение. Люфт обычно ощущается как неполный отклик на движение. Если рулевая рейка исправна, люфт будет минимальным или отсутствовать вовсе. Если же люфт заметен, нужно будет корректировать настройку.
Чтобы точно измерить степень люфта, используйте специальный ключ или отвертку. Для этого необходимо аккуратно открутить защитный кожух на рулевой рейке и осмотреть механизм. С помощью ключа можно покачать рейку, чтобы проверить, насколько сильно она двигается. В идеале люфт должен быть не более 1-2 мм.
Теперь перейдем к регулировке момента затяжки. Для этого вам потребуется динамометрический ключ, который позволяет точно измерить силу затяжки болтов. Сначала затяните болты с предварительным моментом в 5-6 Н·м, затем постепенно увеличивайте затяжку до 20 Н·м. Следите за тем, чтобы момент затяжки был равномерным. При правильной настройке рейка будет работать плавно, без скрипов и лишних звуков.
Важно учитывать, что слишком сильная затяжка может повредить механизмы рейки, а недостаточная – привести к излишнему люфту. После завершения регулировки обязательно проведите тест-драйв, чтобы убедиться в правильности настроек.
Проверка хода рулевого колеса после регулировки
После завершения регулировки рулевой рейки на ВАЗ 2110 необходимо тщательно проверить ход рулевого колеса. Этот этап важен для уверенности в правильности настроек и предотвращения возможных проблем в управлении автомобилем.
Первым шагом является проверка наличия люфта в рулевом колесе. Люфт должен быть минимальным, не превышать 1-2 см на центральной оси руля при движении автомобиля. Если люфт больше, значит, регулировка выполнена неправильно или есть другие проблемы в системе рулевого управления.
Для проверки хода рулевого колеса начните с установки автомобиля на ровную поверхность, чтобы исключить влияние наклона. Далее, аккуратно поворачивайте рулевое колесо в обе стороны на несколько миллиметров и контролируйте отсутствие заеданий или необычных звуков, что может свидетельствовать о неправильной регулировке.
Затем выполните проверку на трассе. Водитель должен ощущать плавный и равномерный ход руля, без «залипаний» или излишнего сопротивления. Также важно убедиться, что на малых скоростях при маневрировании рулевое колесо не «прыгает» и не вызывает дополнительного усилия при поворотах.
После дорожной проверки не забудьте обратить внимание на центральное положение руля. При движении по прямой, колесо должно находиться строго в центре, без отклонений влево или вправо.
Тест-драйв после регулировки и устранение возможных проблем
После завершения регулировки рулевой рейки на ВАЗ 2110 необходимо провести тест-драйв, чтобы убедиться в корректности работы. Важно, чтобы все элементы системы функционировали без шумов и люфтов. Прежде чем приступать к поездке, убедитесь в следующих моментах:
- Проверьте уровень жидкости в гидроусилителе руля, если он имеется. Недостаток жидкости может вызвать затруднения в управлении.
- Убедитесь, что все крепления рейки и рулевого механизма затянуты. Невозможно устранять люфт или посторонние звуки, если элементы не закреплены должным образом.
- Проверьте углы поворота руля. При повороте колеса руль должен легко двигаться, без дополнительных усилий, а угол поворота не должен ограничиваться преждевременно.
Во время тест-драйва обратите внимание на следующие возможные проблемы:
- Если рулевое колесо не возвращается в нейтральное положение, скорее всего, не была правильно отрегулирована центральная позиция рейки. Это может быть результатом неправильной настройки или недостаточной натяжки тяги.
- Появление посторонних шумов при поворотах указывает на возможное повреждение втулок или недостаток смазки в узлах рейки.
- Люфт на руле или ослабление реакции на повороты – это сигнал о возможном износе шестерен или неисправности системы подшипников.
Если вы заметили какие-либо из этих проблем, немедленно остановитесь и проверьте регулировку снова. Не стоит продолжать эксплуатацию автомобиля с такими дефектами, поскольку это может привести к ухудшению управляемости и даже аварийным ситуациям на дороге.
После устранения проблем повторите тест-драйв, чтобы убедиться в отсутствии новых дефектов. Регулировка рулевой рейки требует внимательности и точности, и любые отклонения от нормальной работы могут быть опасны.
Вопрос-ответ:
Как проверить состояние рулевой рейки на ВАЗ 2110 перед регулировкой?
Для проверки состояния рулевой рейки нужно осмотреть её на наличие утечек жидкости, повреждений на корпусе и коррозии. Также важно проверить, нет ли люфта в механизме при повороте руля. Для этого можно поднять переднюю часть автомобиля и повернуть руль, наблюдая за реакцией рейки. Если рейка издает шумы или руль трудно поворачивается, вероятно, требуется регулировка или замена деталей.
Какие инструменты нужны для регулировки рулевой рейки на ВАЗ 2110?
Для регулировки рулевой рейки на ВАЗ 2110 понадобятся базовые инструменты: набор ключей, отвёртки, съемники для рулевых тяг и опор, возможно, также потребуется гидравлический домкрат и подставки для безопасности. Важно иметь специальные инструменты для работы с рейкой, чтобы не повредить её при разборке или сборке.
Можно ли отрегулировать рулевую рейку на ВАЗ 2110 без помощи специалистов?
Регулировку рулевой рейки на ВАЗ 2110 можно выполнить своими силами, если есть базовые навыки работы с автомобилем. Однако нужно соблюдать осторожность, так как неправильная настройка может привести к ухудшению управляемости или поломке рулевого механизма. Если сомневаетесь в своих силах, лучше проконсультироваться с опытным механиком.
Какие признаки указывают на необходимость регулировки рулевой рейки на ВАЗ 2110?
Если руль на ВАЗ 2110 стал туго крутиться или есть посторонние шумы при повороте, это может означать, что рулевая рейка нуждается в регулировке. Другим симптомом является люфт руля, когда его положение не сразу передает движение колесам. Если замечены утечки жидкости из рулевой рейки, это также сигнализирует о необходимости вмешательства.
Как часто нужно регулировать рулевую рейку на ВАЗ 2110?
Регулировка рулевой рейки на ВАЗ 2110 не требуется слишком часто, если автомобиль регулярно обслуживается и не эксплуатируется в экстремальных условиях. Однако, если появляются признаки ухудшения работы рулевого управления, такие как тугой ход руля или посторонние шумы, то стоит проверить рейку. Обычно это происходит спустя 100-150 тысяч километров пробега или после длительной эксплуатации автомобиля в сложных условиях.
