Характерный стук в районе передней подвески, неравномерный износ шин и повышенный люфт на руле – признаки, указывающие на износ или неправильную настройку рулевой рейки. На автомобиле ВАЗ 2114 используется реечный механизм с гидроусилителем или без него, в зависимости от комплектации, и его можно отрегулировать без демонтажа агрегата.
Рулевая рейка ВАЗ 2114 оснащена регулировочным винтом, с помощью которого можно устранить люфт и восстановить плотный контакт между зубьями рейки и червяком рулевого вала. Работы проводятся при полностью вывернутом руле и с демонтированной защитой моторного отсека. Регулировку следует выполнять на холодном механизме, чтобы избежать искажений зазоров при тепловом расширении металла.
Необходимый инструмент: ключ на 17, шестигранник на 6 мм и динамометрический ключ. Перед началом важно убедиться в исправности карданного вала и втулок рулевого механизма – регулировка не даст эффекта при их износе. При правильной настройке усилие на руле увеличивается незначительно, а стук и люфт исчезают полностью.
Как определить необходимость регулировки рулевой рейки на ВАЗ 2114
Рулевая рейка ВАЗ 2114 требует регулировки при появлении конкретных признаков, указывающих на изменение её рабочего зазора или износ компонентов. Игнорирование этих симптомов ведёт к ускоренному износу элементов подвески и снижению управляемости.
- Стук при вращении руля – чётко различимый металлический звук, особенно при поворотах на месте или на малой скорости. Чаще всего слышен из-под капота и исчезает на высоких скоростях.
- Люфт рулевого колеса – руль проворачивается на несколько градусов без реакции колёс. При проверке на месте ощущается свободный ход, превышающий допустимые 10–15 мм.
- Увеличение усилия на руле – при езде руль становится тугим, особенно при выходе из поворота. Причина может быть в изменении преднатяга рейки или сухости рабочей поверхности.
- Увод автомобиля в сторону – при движении по ровной дороге машину тянет влево или вправо при правильно выставленном развале-схождении и исправной резине.
- Повышенный износ шин – особенно внутренней или внешней стороны передних колёс, что может свидетельствовать о неправильном положении рейки или нестабильной работе её механизма.
Для точной диагностики необходимо вывесить переднюю ось и проверить люфт на рейке, удерживая руль и покачивая тяги. При заметном перемещении без сопротивления требуется регулировка. Также целесообразно проверить уровень и состояние смазки – сухая рейка быстрее изнашивается и теряет точность хода.
Какие инструменты потребуются для регулировки рулевой рейки
Для точной регулировки рулевой рейки на ВАЗ 2114 понадобится минимальный, но строго определённый набор инструментов. Применение неподходящих приспособлений может привести к повреждению механизма.
Гаечный ключ на 13 – используется для ослабления и затяжки фиксирующей гайки регулировочного винта. Желательно использовать накидной или торцевой ключ для минимизации срыва грани.
Регулировочный шестигранник на 6 мм – необходим для вращения винта регулировки прижатия зубчатого сектора к валу. Удлинённый вариант обеспечит более удобный доступ в стеснённых условиях подкапотного пространства.
Динамометрический ключ – требуется для контроля усилия затяжки фиксирующей гайки. Оптимальное значение – 25–30 Н·м, превышение приведёт к деформации резьбы, недостаточная затяжка – к самопроизвольному ослаблению регулировки.
Отвёртка плоская средней ширины – пригодится для поддевания защитного колпачка регулировочного узла или удержания его при необходимости.
Светодиодный фонарь – обеспечивает направленное освещение рабочей зоны, особенно в случае работы в условиях ограниченной видимости.
Щётка металлическая – используется для очистки резьбовых соединений от грязи и коррозии до начала регулировки. Загрязнение может вызвать ложное усилие при затяжке.
Проникающая смазка (WD-40) – облегчает демонтаж прикипевших деталей. Наносится заранее на резьбу фиксирующей гайки.
Где находится регулировочный болт на рулевой рейке ВАЗ 2114

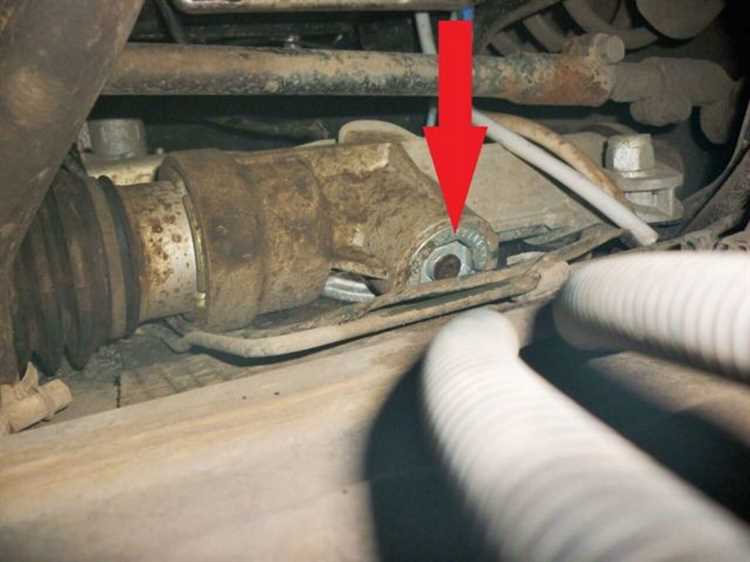

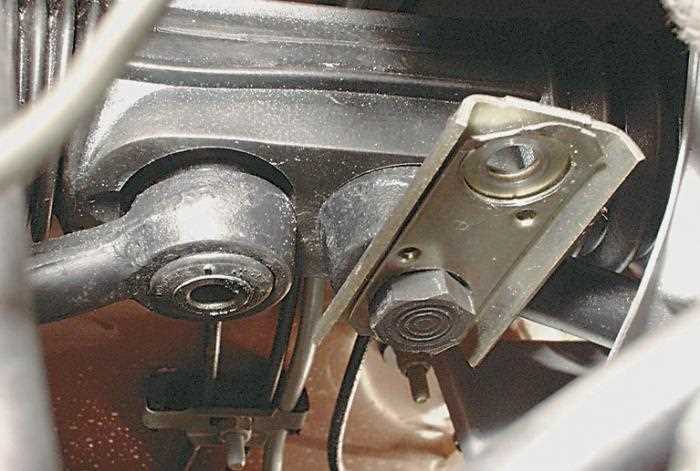

Регулировочный болт рулевой рейки на ВАЗ 2114 расположен в нижней части корпуса рейки, ближе к моторному щиту, со стороны водителя. Доступ к нему возможен как из-под капота, так и снизу автомобиля, при демонтированной защите картера.
- Болт установлен в задней части рейки, напротив вала рулевого управления.
- Закрыт стопорной гайкой на 17 мм, под которой находится винт с внутренним шестигранником на 6 мм.
- Для доступа требуется ключ-трещотка с удлинителем или шестигранник с воротком – в ограниченном пространстве обычный инструмент может не подойти.
Перед регулировкой нужно:
- Вывесить переднюю часть автомобиля и зафиксировать его на опорах.
- Очистить область вокруг болта от грязи и масла.
- Снять защиту двигателя, если она препятствует доступу.
После завершения регулировки болт необходимо затянуть с усилием, избегая чрезмерного давления, чтобы не повредить рейку и не нарушить плавность хода рулевого управления. Стопорную гайку следует зафиксировать повторно.
Подготовка автомобиля к регулировке рулевой рейки
Установите автомобиль на ровную бетонную или асфальтированную площадку с минимальным уклоном. Обязательно зафиксируйте задние колеса упорами, включите первую передачу или установите рычаг КПП в положение «P» (если установлен автомат). Откройте капот и отключите минусовую клемму аккумулятора, чтобы избежать случайного срабатывания электроприборов.
Поднимите переднюю часть автомобиля с помощью домкрата, установите под переднюю балку надежные опоры. Передние колеса должны свободно вращаться и не касаться поверхности. Проверьте состояние рулевых наконечников и тяг: отсутствие люфта в шарнирах критично для корректной регулировки.
Очистите рулевую рейку и прилегающие элементы от загрязнений с помощью щетки и очистителя тормозов. Это обеспечит доступ к регулировочному болту и предотвратит попадание грязи внутрь механизма. Осмотрите пыльники рейки – при наличии трещин или следов подтеков их необходимо заменить до начала работ.
Подготовьте необходимые инструменты: гаечные ключи на 13 и 17, шестигранник на 6 мм, динамометрический ключ с диапазоном до 25 Н·м. Убедитесь, что рулевое колесо установлено ровно и не имеет постороннего свободного хода. При наличии усилителя рулевого управления проверьте уровень жидкости в бачке – он должен быть между отметками MIN и MAX.
Пошаговая инструкция по затяжке рулевой рейки
Шаг 1: Установите автомобиль на ровную площадку и зафиксируйте его противооткатными упорами. Отключите аккумулятор. Для доступа к рейке снимите защиту картера, если она установлена.
Шаг 2: Найдите регулировочный болт на корпусе рулевой рейки. На ВАЗ 2114 он расположен сверху, ближе к водителю, и фиксируется контргайкой на 17 мм.
Шаг 3: Очистите область вокруг регулировочного болта от грязи и масла. Используйте металлическую щетку и очиститель тормозов, чтобы исключить попадание загрязнений внутрь механизма.
Шаг 4: Ослабьте контргайку ключом на 17, удерживая при этом регулировочный болт шестигранником на 6 мм, чтобы он не проворачивался.
Шаг 5: Поверните регулировочный болт по часовой стрелке не более чем на 10–15 градусов. После каждой корректировки проверяйте люфт на рулевом колесе. Он должен быть минимальным, но без заеданий и чрезмерного усилия при вращении.
Шаг 6: После достижения оптимального результата зафиксируйте положение регулировочного болта, удерживая его ключом, и затяните контргайку. Усилие затяжки – примерно 30–35 Н·м.
Шаг 7: Установите снятые элементы обратно. Проведите тест-драйв на низкой скорости, обращая внимание на отсутствие стуков, заеданий и чрезмерного усилия при повороте руля. При наличии посторонних звуков ослабьте регулировочный болт на 5–10 градусов.
Как проверить результат регулировки рулевой рейки
После выполнения регулировки рулевой рейки важно тщательно проверить её работу, чтобы убедиться, что настройка была выполнена правильно. Для этого необходимо выполнить несколько последовательных шагов.
1. Проверка на наличие люфта: Заводим автомобиль и проворачиваем руль на месте. Люфт в рулевом колесе не должен превышать 2-3 см. Если люфт больше, регулировка не выполнена должным образом, и необходимо повторно настроить рейку.
2. Тестирование на дороге: На малой скорости выполните движение на прямой дороге. Руль должен быть лёгким, без рывков и скрипов. Пробуйте плавно изменить траекторию движения, проверяя, чтобы руль реагировал на повороты без заеданий и чрезмерных усилий.
3. Проверка работы гидроусилителя (если есть): Если ваш ВАЗ 2114 оборудован гидроусилителем, обратите внимание на его работу. При поворотах руля на малых скоростях усилие должно оставаться стабильным. Излишняя тяжесть в руле может сигнализировать о проблемах с гидроусилителем или неправильной регулировке рейки.
4. Проверка при вращении руля на месте: Поверните руль до упора в обе стороны. Если рейка настроена верно, вращение должно быть плавным, без рывков и звуков. Появление посторонних шумов может свидетельствовать о неправильно установленной рейке или о проблемах с её внутренними компонентами.
5. Прослушивание звуков: Во время тест-драйва прислушивайтесь к посторонним звукам, таким как скрежет или стук, которые могут указывать на неправильное регулирование или повреждение компонентов рулевой системы.
Если после проверки выявлены недостатки, повторно регулируйте рейку, при этом лучше проводить регулировку на специализированном стенде, чтобы избежать ошибок и обеспечить точную настройку.
Возможные ошибки при самостоятельной регулировке и их устранение
Одна из наиболее частых ошибок при регулировке рулевой рейки ВАЗ 2114 – недостаточная затяжка винта регулировки. Это приводит к повышенному люфту в рулевом колесе и ухудшению отзывчивости управления. Чтобы избежать этого, необходимо точно следить за моментом затяжки винта, используя динамометрический ключ. Параметры затяжки можно найти в инструкции по ремонту, но в целом, усилие должно быть равномерным, без резких приложений силы.
Другой распространённой ошибкой является неправильная установка шестерни рейки после её снятия. Если шестерня не установлена точно по оси, это приведёт к повышенному износу зубьев и шумам в работе рулевого механизма. Убедитесь, что при установке шестерни рейки она правильно сидит в посадочном месте и не имеет перекосов.
Часто при регулировке забывают об очистке и смазке внутренней части рейки. Несоблюдение этого процесса вызывает повышение трения, износ уплотнений и ухудшение работы рулевого механизма. Перед регулировкой рекомендуется тщательно промыть рейку, заменить старую смазку на новую, соответствующую рекомендациям производителя.
Также одна из ошибок – это неправильная проверка состояния наконечников рулевых тяг. При регулировке рейки необходимо проверить, что наконечники не имеют люфта. Если на момент регулировки они повреждены или изношены, это может вызвать неравномерную работу рулевого механизма и даже привести к поломке рейки. Замените наконечники перед началом работ.
Неопытные мастера часто недооценяют важность правильной регулировки тормозных шлангов и трубок, которые могут мешать нормальной работе рулевой рейки. При установке важно соблюдать правильный маршрут прокладки трубок, чтобы они не мешали движению рейки и не создавали дополнительного сопротивления. Следите за тем, чтобы все элементы были правильно зафиксированы и не препятствовали работе механизма.
Вопрос-ответ:
Как понять, что рулевая рейка на ВАЗ 2114 требует регулировки?
Признаки неисправной рулевой рейки могут быть разными. Чаще всего встречаются такие симптомы, как люфт руля, скрипы или стуки при поворотах, а также трудности при управлении автомобилем. Если руль начинает двигаться не так легко, как раньше, или появляются посторонние звуки, это может сигнализировать о проблемах с рейкой, и ее нужно регулировать.
Какие инструменты понадобятся для регулировки рулевой рейки на ВАЗ 2114?
Для регулировки рулевой рейки понадобятся следующие инструменты: головка для снятия болтов, отвертки, ключи для регулировки, возможно, домкрат и подпорки для подъема автомобиля, а также специальный набор для проверки люфта. Лучше использовать качественные инструменты, чтобы не повредить элементы рулевого механизма при работе.
Как правильно регулировать рулевую рейку на ВАЗ 2114?
Для начала необходимо поднять переднюю часть автомобиля с помощью домкрата и снять колеса. Затем нужно открутить болты, которые крепят рулевую рейку, и аккуратно освободить ее от креплений. После этого с помощью регулировочных винтов можно уменьшить люфт или устранить скрипы. Очень важно соблюдать точность при регулировке, чтобы не создать дополнительного сопротивления в рулевой системе.
Как проверить, что регулировка рулевой рейки на ВАЗ 2114 прошла успешно?
После выполнения регулировки нужно проверить, как работает рулевое управление. Прокачайте рулевую систему, чтобы устранить воздух, и снова поверните руль. Если люфт уменьшился или исчез, а скрипы и стуки больше не слышны, регулировка прошла успешно. Важно также проверить управляемость машины на дороге, чтобы убедиться, что руль реагирует точно и без лишних усилий.
Можно ли регулировать рулевую рейку на ВАЗ 2114 своими руками без специальных навыков?
Если у вас есть базовые знания в автомобильной механике и вы обладаете необходимыми инструментами, регулировка рулевой рейки вполне выполнима своими руками. Однако, если вы не уверены в своих силах, лучше обратиться к профессионалу, поскольку неправильная регулировка может привести к ухудшению управляемости или даже поломке рулевого механизма.
