Как поменять главный тормозной цилиндр на ваз 2107

Главный тормозной цилиндр ВАЗ 2107 – критически важный элемент тормозной системы, отвечающий за преобразование усилия от педали в давление в гидравлическом контуре. При его неисправности педаль тормоза становится «мягкой», а эффективность торможения резко снижается. Игнорирование таких симптомов может привести к отказу тормозов в критический момент.

Для модели ВАЗ 2107 используется двухконтурный главный цилиндр с вакуумным усилителем. Его артикул в оригинальном исполнении – 2101-3505010, однако применимы и качественные аналоги от производителей LPR, Fenox, Trialli. Объём рабочей камеры составляет около 20,6 мм, и именно эта характеристика влияет на совместимость и работу всей системы.

Перед заменой необходимо слить тормозную жидкость из расширительного бачка и подготовить ключи на 10 и 13, шланг для прокачки и новую DOT-4. Особое внимание стоит уделить состоянию тормозных трубок на соединениях – коррозия или трещины требуют их обязательной замены. Также рекомендуется заменить и прокладки под фланцами, так как они часто теряют герметичность при повторной установке.

Работу удобнее проводить с ямы или подъемника, обеспечив доступ к вакуумному усилителю и шпилькам крепления. После замены обязательно выполняется полная прокачка тормозной системы с последовательностью: заднее правое, заднее левое, переднее правое, переднее левое колесо. Наличие воздуха в контуре недопустимо – это приведёт к потере давления и отказу тормозов.

Как определить неисправность главного тормозного цилиндра на ВАЗ 2107

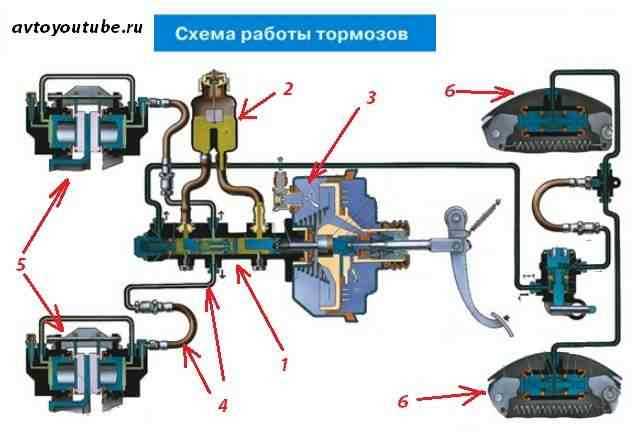

Главный тормозной цилиндр (ГТЦ) играет ключевую роль в формировании давления в гидравлической системе тормозов. При его неисправности эффективность торможения резко снижается. Важно своевременно распознать характерные признаки.

• Провал педали тормоза. При нажатии педаль уходит до пола с минимальным сопротивлением – признак внутренней утечки жидкости между контурами цилиндра.

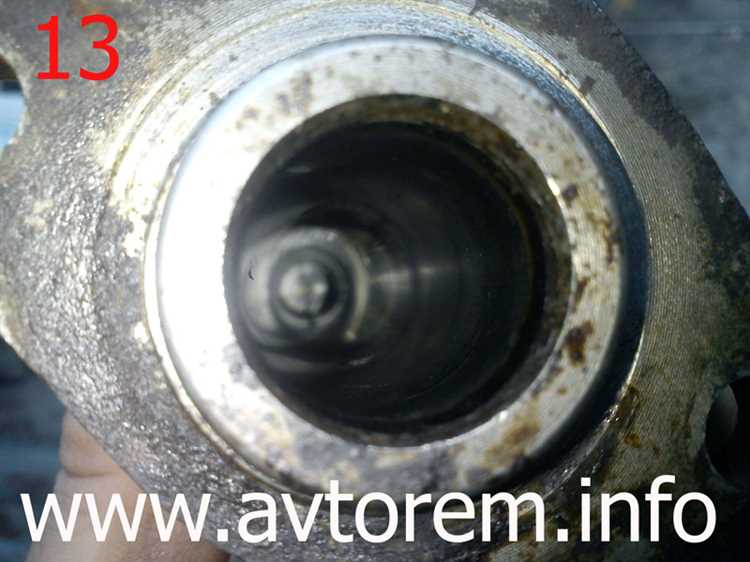

• Плавающая педаль. Ход педали становится непостоянным: то жёсткий, то мягкий. Это указывает на износ манжет или повреждение зеркала цилиндра.
• Уход тормозной жидкости. При отсутствии внешних подтеков утечка в сам цилиндр – внутренняя неисправность с перепуском жидкости мимо поршней.
• Снижение эффективности торможения. Увеличенный тормозной путь без видимой причины часто связан с частичной потерей давления в системе из-за дефектов ГТЦ.
• Запоздалый отклик на педаль. Тормоза срабатывают с задержкой – результат неплотного прилегания уплотнительных колец к стенкам цилиндра.

Для проверки состояния ГТЦ:

1. Нажмите педаль тормоза и удерживайте. Если педаль медленно уходит вниз – явный признак утечки давления внутри цилиндра.
2. Проверьте уровень тормозной жидкости спустя 1–2 дня после полного долива. Незаметное снижение без внешних течей указывает на внутренние проблемы.
3. Осмотрите вакуумный усилитель изнутри. Следы тормозной жидкости говорят о протекании заднего уплотнения ГТЦ.

При наличии хотя бы двух признаков замена главного тормозного цилиндра обязательна.

Необходимые инструменты и материалы для замены ГТЦ

Шприц объёмом 50–100 мл или ручной вакуумный насос облегчит удаление старой тормозной жидкости из бачка, предотвращая её пролив. Обязательно подготовить чистую пластиковую ёмкость для утилизации слитой жидкости, соблюдая правила экологической безопасности.

Новый главный тормозной цилиндр должен быть совместим с конструкцией системы – оригинальная деталь или качественный аналог от проверенных производителей (Fenox, ATE, LUZAR). Потребуются две медные шайбы, если старая прокладка под трубки деформирована. Перед установкой новый цилиндр необходимо прокачать вручную, заполнив его тормозной жидкостью DOT-4.

Для обезжиривания рабочих поверхностей используйте аэрозольный очиститель тормозов. Набор ветоши необходим для удаления подтёков жидкости. Тормозная жидкость (не менее 0,5 литра DOT-4) потребуется для последующей прокачки системы. Желательно наличие прозрачного силиконового шланга и пустой бутылки с плотно закрывающейся крышкой – для контроля выхода воздуха при прокачке.

Работы выполняются с соблюдением техники безопасности – используйте защитные перчатки и очки, избегайте попадания жидкости на лакокрасочное покрытие и кожу. Убедитесь, что автомобиль надёжно зафиксирован и передние колёса находятся в положении, обеспечивающем доступ к ГТЦ.

Подготовка автомобиля к демонтажу главного тормозного цилиндра

Установите автомобиль на ровную площадку с твёрдым покрытием. Зафиксируйте задние колёса противооткатными упорами. Поднимите переднюю часть автомобиля с помощью домкрата и установите надёжные опоры под лонжероны.

Откройте капот и отсоедините клемму «минус» от аккумулятора. Это исключит риск короткого замыкания при работе с электропроводкой датчиков.

Снимите защитный кожух главного тормозного цилиндра, если он установлен. Откачайте тормозную жидкость из бачка с помощью шприца или специального насоса, чтобы предотвратить её пролив при отсоединении шлангов.

Очистите область вокруг цилиндра от грязи и пыли сжатым воздухом или кистью. Загрязнение может попасть в тормозную систему при демонтаже, что приведёт к повреждению компонентов.

Приготовьте ветошь и ёмкость для сбора оставшейся жидкости. Ослабьте соединения тормозных трубок, но не отсоединяйте их до начала демонтажа. Проверьте состояние крепёжных гаек и болтов – при необходимости нанесите проникающую смазку.

Обозначьте положение тормозных трубок маркером или изолентой для правильной установки при обратной сборке. Убедитесь, что доступ к гайкам крепления цилиндра к вакуумному усилителю не затруднён.

Пошаговое снятие главного тормозного цилиндра с ВАЗ 2107

Отключите аккумулятор для исключения случайного замыкания. Снимите воздушный фильтр, чтобы обеспечить доступ к цилиндру.

Откройте крышку бачка главного тормозного цилиндра и откачайте тормозную жидкость с помощью шприца или специального насоса. Наденьте защитные перчатки: жидкость токсична и разъедает лакокрасочное покрытие.

Отсоедините шланги от бачка главного цилиндра. Для этого аккуратно ослабьте хомуты и снимите шланги, стараясь не повредить штуцеры. Закройте концы шлангов заглушками, чтобы избежать утечек.

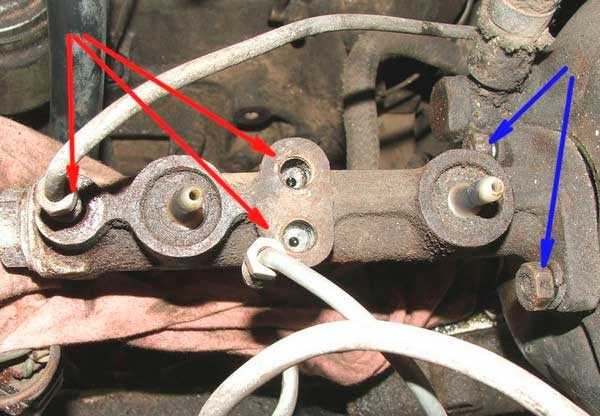

Отверните накидные гайки тормозных трубок, ведущих от главного цилиндра. Используйте тормозной ключ на 10 мм. Избегайте чрезмерного усилия – штуцеры могут сломаться. Пометьте каждую трубку для правильной установки при сборке.

С внутренней стороны моторного щита, под рулевой колонкой, найдите место крепления главного цилиндра к вакуумному усилителю. Отверните две гайки крепления с помощью трещотки и удлинителя на 13 мм.

Осторожно извлеките главный тормозной цилиндр наружу, слегка раскачивая его, чтобы не повредить прокладку между цилиндром и усилителем. Убедитесь, что уплотнительное кольцо не осталось в посадочном месте.

Осмотрите посадочную поверхность вакуумного усилителя и очистите её от остатков старой жидкости и грязи. Проверьте целостность уплотнительного кольца. При повреждениях замените его.

Установка нового главного тормозного цилиндра: последовательность действий

Перед установкой убедитесь, что новый цилиндр соответствует модели ВАЗ 2107 и комплектуется новыми уплотнительными шайбами и прокладками. Работы выполнять при отключённой аккумуляторной батарее.

1. Очистить посадочное место на вакуумном усилителе от грязи и остатков тормозной жидкости.
2. Установить новые медные шайбы на тормозные трубки. Использовать только те, что идут в комплекте или рекомендованы производителем.
3. Аккуратно установить цилиндр на шпильки вакуумного усилителя. Следить за тем, чтобы не повредить уплотнительную прокладку между цилиндром и усилителем.
4. Затянуть гайки крепления цилиндра к усилителю равномерно, с моментом 13–15 Н·м.
5. Подсоединить тормозные трубки. Использовать динамометрический ключ. Момент затяжки штуцеров – 15–17 Н·м. Исключить перекос и перекручивание трубок.
6. Подключить бачок с тормозной жидкостью. Следить за плотностью соединений шлангов.
7. Заполнить бачок тормозной жидкостью DOT-4 до отметки «MAX». Избегать попадания воздуха в систему.
8. Прокачать главный тормозной цилиндр вручную, предварительно ослабив штуцеры на выходах. Появление сплошной струи без пузырьков укажет на готовность к дальнейшей прокачке системы.
9. Проверить герметичность всех соединений. При малейшей утечке подтянуть соответствующий штуцер или заменить шайбу.

После установки перейти к прокачке всей тормозной системы по стандартной диагональной схеме.

Прокачка тормозной системы после замены ГТЦ

Для прокачки тормозной системы вам понадобятся следующие инструменты и материалы: насос для тормозной жидкости, ключи для откручивания и закручивания клапанов на тормозных цилиндрах, тормозная жидкость соответствующего типа и емкость для сбора отработанной жидкости.

Порядок прокачки тормозов после замены ГТЦ на ВАЗ 2107:

1. Заполните бачок с тормозной жидкостью до требуемого уровня.

2. Начинайте прокачку с заднего правого колеса. Это важно, поскольку прокачка начинается от самого дальнего от главного тормозного цилиндра колеса.

3. Один человек должен нажимать на тормоза, а второй откручивать клапан на тормозном цилиндре, чтобы воздух выходил из системы. После этого клапан снова закручивается, и тормоза отпускаются.

4. Повторяйте процесс, пока из трубопроводов не выйдет чистая тормозная жидкость без пузырьков воздуха.

5. Прокачивайте все остальные колеса в следующем порядке: заднее правое, заднее левое, переднее правое, переднее левое.

Для более удобной прокачки можно использовать специализированный насос, который помогает создать давление в системе и ускоряет процесс. Важно, чтобы тормозная жидкость не попадала на окрашенные части автомобиля, так как она может повредить краску.

После завершения прокачки тормозов необходимо проверить уровень тормозной жидкости и при необходимости долить. Убедитесь, что тормоза работают корректно, без задержек и посторонних шумов.

Проверка работоспособности тормозной системы на завершающем этапе

Далее следует прокачать тормоза. Начните с дальнего от главного тормозного цилиндра колеса, постепенно двигаясь к ближайшему. Это обеспечит удаление воздуха из системы. При прокачке тормозов убедитесь, что педаль тормоза не проваливается и не имеет излишней мягкости. Тормозной ход должен быть четким и стабильным, а педаль должна возвращаться в исходное положение без задержек.

После прокачки тормозов, проведите проверку работы системы на дороге. На первом тесте аккуратно разгонитесь до низкой скорости и плавно примените тормоза. Оцените реакцию автомобиля: он должен останавливаться без отклонений в сторону, с равномерным усилием на все колеса. Следует исключить любые признаки вибрации, скрипа или неравномерного торможения.

На следующем этапе проверьте эффект торможения при экстренном применении тормозов на небольшой скорости. Педаль не должна «проваливаться», а система должна работать с адекватной реакцией. Обратите внимание на возможные утечки тормозной жидкости – наличие пятен жидкости под автомобилем является явным признаком проблемы.

Наконец, проведите проверку тормозных колодок на износ. Сильно изношенные колодки могут ухудшить работу тормозов и снизить их эффективность. Проверку можно выполнить, сняв колесо и визуально осмотрев колодки на предмет износа. Если они находятся на пределе допустимой толщины, замените их до того, как вернетесь на дорогу.

Вопрос-ответ:

Как понять, что пришло время заменить главный тормозной цилиндр на ВАЗ 2107?

Основные признаки неисправности главного тормозного цилиндра включают утечку тормозной жидкости, значительное уменьшение уровня жидкости в бачке, а также слабое или неэффективное торможение. Если педаль тормоза становится мягкой или «проваливается», это может указывать на проблему с цилиндром. В таких случаях рекомендуется провести диагностику тормозной системы и при необходимости заменить главный тормозной цилиндр.

Как самостоятельно заменить главный тормозной цилиндр на ВАЗ 2107?

Для замены главного тормозного цилиндра на ВАЗ 2107 вам нужно будет сначала снять старый цилиндр, отсоединив тормозные трубки и открутив болты крепления. Далее устанавливается новый цилиндр, подключаются тормозные трубки и проверяется герметичность. После установки важно прокачать тормоза, чтобы удалить воздух из системы. Для этого нужно несколько раз прокачать тормоза, проверяя уровень тормозной жидкости и подкачивая при необходимости. Все работы следует выполнять с учетом мер безопасности, чтобы избежать утечек жидкости и других проблем.

Можно ли заменить главный тормозной цилиндр на ВАЗ 2107 без помощи специалистов?

Замена главного тормозного цилиндра на ВАЗ 2107 может быть выполнена в гараже своими силами, если у вас есть опыт работы с автомобильной тормозной системой и необходимые инструменты. Однако важно соблюдать осторожность и точно следовать инструкции, чтобы избежать ошибок при установке и не повредить тормозную систему. Если вы не уверены в своих силах, лучше обратиться к специалистам, чтобы гарантировать безопасность автомобиля на дороге.

Какие могут быть последствия, если вовремя не заменить главный тормозной цилиндр на ВАЗ 2107?

Если не заменить неисправный главный тормозной цилиндр, это может привести к снижению эффективности торможения, утечке тормозной жидкости и полному отказу тормозной системы. В таком случае автомобиль станет небезопасным для эксплуатации, так как тормоза могут не сработать должным образом, особенно при экстренном торможении. Важно следить за состоянием тормозной системы и вовремя устранять любые неисправности.
