Как поменять кулису на ваз 2114

На ВАЗ 2114 кулиса отвечает за точную передачу усилия от рычага к коробке передач. При износе деталей этого узла появляются люфты, передачи включаются с усилием или вовсе не фиксируются. Конструкция привода включает в себя рычаг, тяги, резиновые втулки и шарнирные соединения, подверженные естественному износу после 80–100 тысяч километров пробега.

Частыми симптомами неисправности являются затруднённое включение первой и задней передачи, повышенные вибрации на рычаге, а также нехарактерные щелчки при переключении. Перед заменой стоит оценить состояние втулок и резинок: если они потрескались или разбухли, восстановление привода без их замены бессмысленно. Также важно проверить регулировку механизма – неправильный угол установки кулисы может имитировать поломку.

Для замены потребуется стандартный набор инструментов: ключи на 13 и 17, отвёртка, пассатижи, проникающая смазка и, при необходимости, съёмник стопорных колец. Установка новой кулисы возможна как с ямы, так и без неё, при наличии свободного доступа из салона. Оптимально выбирать комплект с уже установленными втулками и шарнирами – это сократит время на сборку и обеспечит надёжность соединений.

Как определить неисправность кулисы на ВАЗ 2114

• Затруднённое включение передач: рычаг туго двигается или передача включается не с первого раза. Часто это связано с износом пластиковых втулок шарниров или ослаблением фиксатора кулисы.
• Плавающее положение рычага: в нейтральной передаче рычаг не возвращается в центральное положение, двигается слишком свободно. Это указывает на износ пружины или разбитый механизм фиксации.
• Передачи включаются с посторонними звуками: хруст, щелчки или скрежет говорят о люфте соединений и возможном смещении оси кулисы относительно коробки передач.
• Ошибка выбора передачи: вместо нужной включается другая, особенно между 1-й и 3-й. Причина – перекос креплений или деформация тяги.

Для проверки состояния кулисы:

1. Откройте консоль и осмотрите механизм на наличие люфтов, трещин и ослабленных соединений.
2. Проверьте втулки шарниров – изношенные втулки можно определить по характерному люфту при покачивании рычага.
3. Оцените состояние оси кулисы, затяжку болтов крепления и положение относительно коробки передач.
4. Проверьте тягу и резьбовые соединения – они не должны иметь изгибов и люфта.

Игнорирование признаков неисправности приводит к ухудшению управления и преждевременному износу коробки передач.

Какие инструменты и запчасти понадобятся для замены кулисы

Для замены кулисы на ВАЗ 2114 потребуется заранее подготовить комплект необходимых инструментов и деталей. Их отсутствие может затянуть процесс или сделать его невозможным.

• Набор рожковых и накидных ключей: обязательны ключи на 10, 13 и 17 мм.
• Трещотка с удлинителем и головки: в основном используются размеры 10 и 13 мм.
• Отвертки: плоская и крестовая, для демонтажа облицовки тоннеля пола и снятия защёлок.
• Шарнирная отвертка или гибкий удлинитель: облегчит доступ к труднодоступным креплениям.
• Съёмник стопорных колец: понадобится для снятия пластиковых втулок и фиксаторов.
• Монтажка или монтировка: может потребоваться для аккуратного выпрессовывания деталей.
• Смазка типа ШРУС или Литол-24: используется для обработки втулок и подвижных частей.

Из запчастей и расходников потребуются:

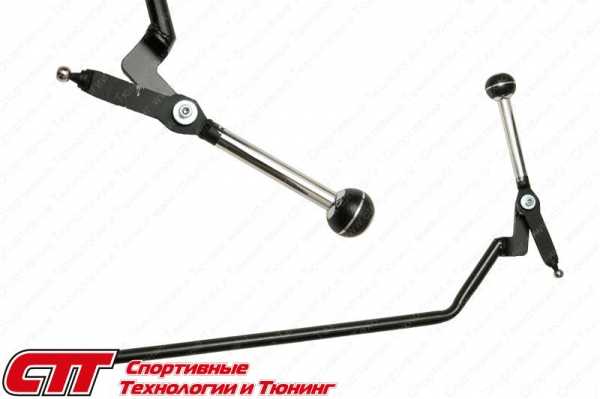

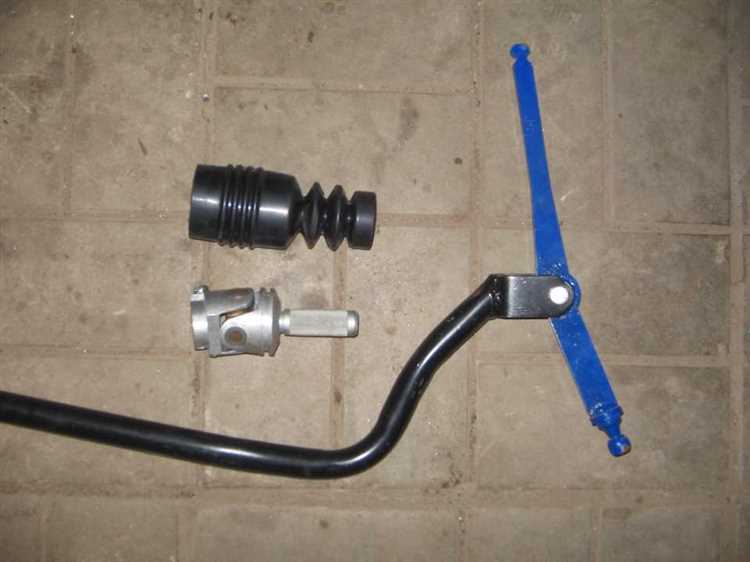

1. Кулиса переключения передач в сборе или ремонтный комплект (в зависимости от степени износа).
2. Втулки тяги выбора передач: желательно использовать полиуретановые, они долговечнее.
3. Пружина возврата рычага: часто теряет упругость, лучше заменить вместе с кулисой.
4. Шайбы, шплинты, стопорные кольца: желательно новые, особенно при наличии коррозии на старых.
5. Пыльники и резиновые уплотнители: защищают механизм от влаги и пыли, при износе обязательно к замене.

Перед началом работ проверь комплектность новой кулисы: в него должны входить все втулки, пальцы и крепления, подходящие под конкретную модификацию КПП.

Подготовка автомобиля к демонтажу кулисы

Далее освободите салон: снимите чехол рычага переключения передач, декоративную накладку и шумоизоляционный кожух. Открутите винты крепления тоннеля пола, если он препятствует доступу к узлу. Используйте крестовую отвертку и головку на 10 мм. Убедитесь, что область вокруг кулисы чиста от мусора и посторонних предметов.

Снизу автомобиля обеспечьте доступ к днищу: установите машину на подъёмник либо надежно зафиксируйте домкратами с упором под пороги. Обязательно подложите противооткатные упоры под задние колеса. Очистите зону вокруг кулисы и штока КПП от грязи с помощью металлической щетки и обезжирьте соединения.

Подготовьте необходимые инструменты: вороток, удлинитель, головки на 13 и 17 мм, шестигранник на 5 мм, проникающую смазку, ветошь и ёмкость для хранения крепежа. Наличие всего инструмента под рукой ускорит демонтаж и исключит повреждения элементов из-за неаккуратной работы.

Пошаговый демонтаж старой кулисы переключения передач

Шаг 1: Отключите аккумулятор, чтобы исключить случайное замыкание при работе с металлическими элементами в салоне.

Шаг 2: Снимите декоративную пластиковую накладку тоннеля. Для этого отверните саморезы по бокам и аккуратно потяните обшивку вверх, начиная с задней части.

Шаг 3: Отсоедините пыльник кулисы. Он крепится к кузову металлическим хомутом или пружинным фиксатором. Ослабьте крепление и отведите пыльник в сторону.

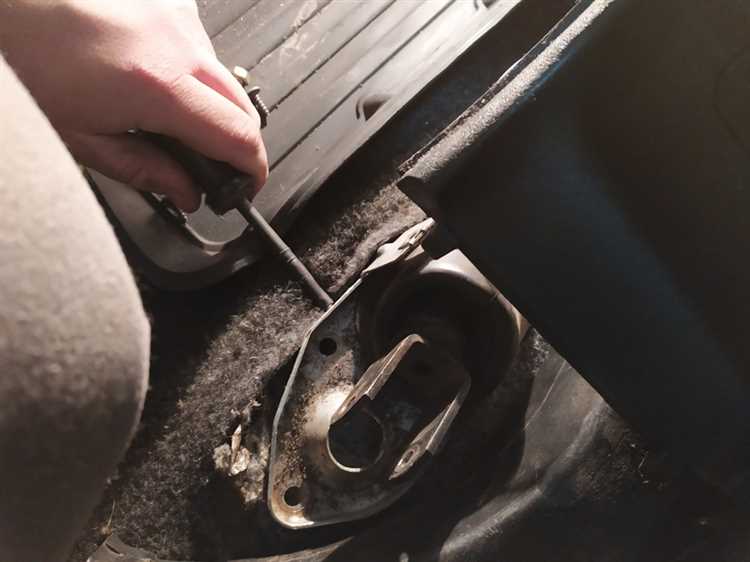

Шаг 4: Выкрутите болты крепления основания кулисы к кузову (обычно это четыре болта под ключ на 10). Для доступа может потребоваться удлинитель для трещотки.

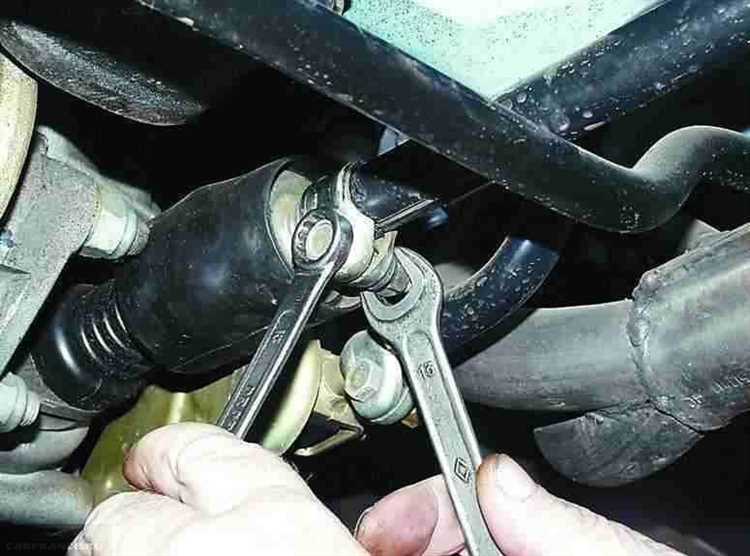

Шаг 5: Отсоедините тягу выбора передач. Она фиксируется с помощью шарнирного соединения и шплинта. Распрямите шплинт, вытащите его и аккуратно отделите тягу от оси кулисы.

Шаг 6: Извлеките кулису из посадочного гнезда, потянув её вверх. При залипании используйте мягкий монтажный инструмент, чтобы не повредить металл кузова.

Важно: Перед установкой новой кулисы очистите посадочное место от грязи и остатков старой смазки, чтобы избежать перекосов при монтаже.

Особенности установки новой кулисы на ВАЗ 2114

Установка новой кулисы переключения передач на ВАЗ 2114 требует внимательности и точности. Важно учитывать несколько ключевых моментов, чтобы обеспечить правильную работу коробки передач после замены. В первую очередь необходимо правильно выбрать комплектующие, соответствующие модели автомобиля, поскольку некачественные или неподходящие детали могут повлиять на функциональность и долговечность работы кулисы.

Перед началом работы важно подготовить все необходимые инструменты: гаечные ключи, отвертки, смазку для механизма и новый комплект кулисы с крепежными элементами. Процесс установки начинается с демонтажа старой кулисы, для чего потребуется снять центральную консоль, обеспечив доступ к крепежам. Сначала отсоединяются все пластиковые элементы, затем откручиваются болты крепления, фиксирующие кулису на кузове.

При установке новой кулисы важно обратить внимание на правильность установки вилки переключения передач. Она должна быть точно установлена на вал коробки передач, иначе механизм будет работать с усилием или неправильно передавать ход. Перед тем как затянуть крепеж, убедитесь, что механизм переключения работает плавно без заеданий и люфта. На этом этапе полезно провести несколько проверок: переключение передач в «положении парковки», «драйва», «реверса» и «нейтрали» должно быть четким и без усилий.

Также следует учитывать, что для некоторых моделей ВАЗ 2114 потребуется регулировка троса, который соединяет кулису с коробкой передач. Правильное натяжение троса необходимо для точности работы переключения. Нередко после установки новой кулисы требуется дополнительная настройка, чтобы устранить возможный люфт и улучшить отклик при переключении передач.

По завершении установки, прежде чем полностью собрать консоль и закрепить все элементы, важно сделать пробный запуск двигателя и проверить работу коробки передач в различных режимах. Если все передачи переключаются без затруднений и без посторонних звуков, можно приступать к окончательной сборке интерьера автомобиля.

Регулировка хода рычага после замены кулисы

После замены кулисы переключения передач на ВАЗ 2114 важно правильно отрегулировать ход рычага. Это гарантирует точную работу трансмиссии и предотвращает возможные проблемы при переключении. Основные этапы регулировки следующие:

1. Подготовка автомобиля. Убедитесь, что автомобиль стоит на ровной поверхности и стоит на ручном тормозе. Отключите двигатель и откройте капот для удобства работы.

2. Осмотр и установка кулисы. Убедитесь, что новая кулиса установлена корректно. При установке проверьте, чтобы все соединительные элементы (тяги, рычаги) были надежно зафиксированы и не имели люфта. Не допускайте перекосов.

3. Регулировка тяги рычага. Отрегулируйте тягу рычага, чтобы при перемещении рычага между передачами не было излишних усилий. Для этого ослабьте гайку на шарнире тяги и отрегулируйте длину тяги так, чтобы рычаг не упирался в крайние положения и при этом легко переходил с передачи на передачу.

4. Проверка работы рычага в каждом положении. Переключите рычаг в каждое положение (первая, вторая, третья и т.д.) и убедитесь, что переходы между передачами происходят без заеданий и с четкой фиксацией в каждом положении. Если рычаг не фиксируется или переключение становится тугим, проведите дополнительную регулировку.

5. Проверка синхронности с коробкой передач. Во время работы рычаг должен точно совпадать с положением шестерен в коробке передач. Для этого проверьте, чтобы при переключении рычага передачи не перескакивали и не заедали.

6. Пробный тест. После регулировки проведите тест-драйв, переключая передачи в условиях реальной езды. Оцените, насколько плавно и без усилий происходит переключение. Если при езде заметны задержки или неточные включения, еще раз проверьте регулировку тяги.

Правильная регулировка хода рычага после замены кулисы обеспечит комфортное и надежное использование трансмиссии, предотвращая дальнейшие повреждения и повышая безопасность эксплуатации автомобиля.

Проверка работы новой кулисы в движении

После установки новой кулисы переключения передач на ВАЗ 2114 важно провести тестирование в реальных условиях эксплуатации, чтобы убедиться в правильности её работы и устранении возможных дефектов. Начните с того, чтобы на ней не было заеданий, а сами рычаги переключения плавно двигались по всем позициям.

Переключайте передачи при стоящей машине, чтобы оценить, как легко и быстро происходит переход между ними. Обратите внимание на характерность щелчков при фиксировании рычага в каждом положении. Плавность и чёткость этих движений – главный показатель корректности установки.

Когда кулиса протестирована в статичном положении, переходите к динамическому тестированию. Включите двигатель и постепенно переключайте передачи на ходу. При этом следите за тем, чтобы не возникало никаких трудностей при включении передач, а также не ощущался лишний люфт рычага. Плавность переходов между передачами должна быть на высоком уровне без «залипаний» или проблем с возвратом в нейтральное положение.

На каждой передаче оцените работу сцепления: если передачи «встают» с усилием или случаются неожиданные рывки, это может быть признаком неправильно установленной или неисправной кулисы. Если после проверки не удаётся устранить проблему, проверьте, не требует ли кулиса дополнительной регулировки или смазки.

Наконец, проведите тестирование на разных режимах движения, включая высокие и низкие скорости. Это позволит выявить скрытые проблемы, которые не были заметны на низких оборотах. Тестирование в реальных условиях – это важный шаг, который подтвердит работоспособность новой кулисы и её соответствие стандартам безопасности и комфорта.

Вопрос-ответ:

Какие признаки указывают на необходимость замены кулисы переключения передач на ВАЗ 2114?

На необходимость замены кулисы переключения передач может указывать несколько признаков. Это может быть плохая работа рычага: он становится тугим, плохо фиксирует передачи или вообще не заходит в некоторые положения. Также иногда возникают посторонние шумы, если механизмы внутри кулисы изношены или повреждены. Важно обращать внимание на вибрации и сложность переключения передач, особенно если система требует слишком большого усилия для нормальной работы.

Как правильно снять старую кулису переключения передач на ВАЗ 2114?

Для того чтобы снять старую кулису на ВАЗ 2114, необходимо начать с отключения аккумулятора для безопасности. Затем, нужно снять центральную консоль, чтобы получить доступ к креплениям кулисы. После этого откручиваются болты, удерживающие саму кулису. Важно аккуратно снять рычаг переключения, не повреждая другие детали, а затем извлечь саму кулису. В процессе работы стоит обратить внимание на состояние трубок и соединений, чтобы не повредить их при демонтаже.

Как правильно установить новую кулису переключения передач на ВАЗ 2114?

Установка новой кулисы на ВАЗ 2114 требует точности и аккуратности. Сначала следует установить сам механизм в предназначенное для него место, убедившись, что все отверстия совпадают с креплениями. Далее, нужно зафиксировать кулису с помощью болтов, не затягивая их до конца, чтобы можно было корректировать положение. После установки проверьте, как работает рычаг, и, при необходимости, подкорректируйте его положение. Когда все будет настроено, затяните болты и соберите консоль обратно.

Какие инструменты понадобятся для замены кулисы переключения передач на ВАЗ 2114?

Для замены кулисы переключения передач на ВАЗ 2114 потребуется несколько стандартных инструментов. Это крестовая и плоская отвертки для снятия консоли и откручивания креплений, гаечные ключи или головки для работы с болтами, а также трещотка с удлинителем, если места для работы ограничены. Также может понадобиться пассатижи или специальные зажимы для снятия старых соединений. Все инструменты должны быть подходящего размера для предотвращения повреждений деталей.
