Как прошить мозги ваз 2114 своими руками

Электронный блок управления (ЭБУ) ВАЗ 2114, как правило, устанавливается типа Январь 7.2 или Bosch M7.9.7. Эти контроллеры позволяют корректировать параметры работы двигателя, включая состав топливной смеси, угол опережения зажигания и поведение системы рециркуляции отработавших газов. Самостоятельная прошивка позволяет адаптировать работу двигателя под конкретные условия эксплуатации, отключить ненужные датчики или повысить топливную экономичность.

Перед началом потребуется диагностический кабель, например K-Line (адаптер на базе чипа FTDI), ноутбук с установленной программой Combiloader или ChipLoader, а также подходящий файл прошивки. Файл должен соответствовать номеру прошивки и типу блока: прошивка для Январь 7.2 несовместима с Bosch M7.9.7. Рекомендуется сохранять резервную копию штатной прошивки, чтобы в случае неудачи вернуть ЭБУ в исходное состояние.

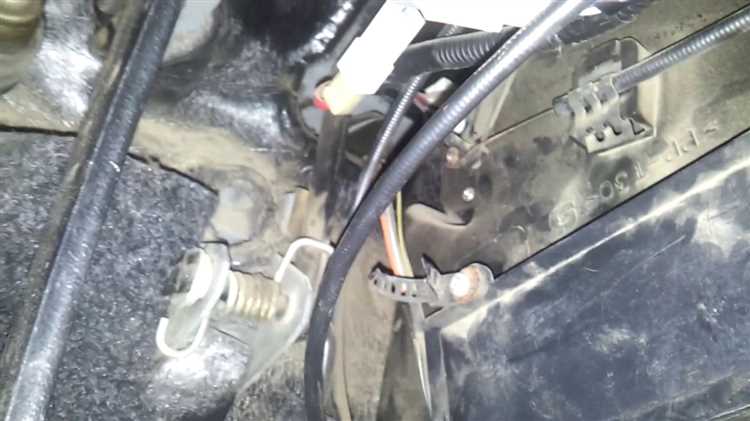

Подключение к ЭБУ осуществляется через диагностический разъём, расположенный под рулевой колонкой. При работе необходимо отключить зажигание, подключить адаптер к порту USB и разъёму OBD-II, затем включить зажигание. Прошивка выполняется через выбор режима записи: Boot Mode или OBD – зависит от типа контроллера. Режим Boot требует замыкания определённых контактов на плате ЭБУ, тогда как OBD-режим безопаснее и не требует вскрытия корпуса блока.

После успешной записи прошивки рекомендуется произвести инициализацию дроссельной заслонки и выполнить адаптацию холостого хода. Эти процедуры можно выполнить в программе OpenDiag или аналогичном диагностическом ПО. Некорректная прошивка способна привести к перерасходу топлива, нестабильной работе двигателя и ошибкам на панели приборов, поэтому выбор проверенного файла и точное соблюдение инструкции критически важны.

Как определить текущую версию прошивки ЭБУ на ВАЗ 2114

Для точного определения версии прошивки ЭБУ на ВАЗ 2114 потребуется диагностическое оборудование с поддержкой протокола K-Line, например, адаптер ELM327 (USB или Bluetooth) и программа ScanMaster-ELM, OpenDiag или аналогичная.

Процедура:

1. Подключите адаптер к диагностическому разъёму под панелью приборов с левой стороны водителя.

2. Включите зажигание, не заводя двигатель.

3. Запустите диагностическую программу на ноутбуке или смартфоне и выберите тип ЭБУ (обычно Январь 7.2, Bosch M7.9.7 или Микас 7.6 – зависит от конкретной комплектации автомобиля).

4. После успешного соединения откройте вкладку «Информация об ЭБУ» или аналогичную – в зависимости от используемого ПО.

В полученной информации будет строка с обозначением текущей версии прошивки. Пример отображения:

Идентификатор 21114-1411020-71 указывает на заводскую прошивку конкретного блока, а версия ПО позволяет сравнить её с доступными модифицированными прошивками. При отсутствии связи с ЭБУ проверьте корректность подключения, питание и настройки COM-порта в программе.

Выбор подходящей программы для чтения и записи прошивки ЭБУ

Для работы с ЭБУ ВАЗ 2114, оснащённого блоками типа Январь 7.2, М73 или Bosch M7.9.7, необходимы проверенные утилиты, обеспечивающие корректное взаимодействие с конкретной версией контроллера. Ниже представлены наиболее надёжные и функциональные решения.

• Combiloader – мощный загрузчик с поддержкой широкого спектра ЭБУ, включая Январь и Bosch. Предлагает модули под каждый тип блока, требует USB-адаптеров типа K-Line или J2534. Имеет встроенную защиту от ошибок записи, возможность сохранения дампа EEPROM и флеш-памяти по отдельности.
• ChipLoader – популярный выбор для работы с контроллерами ВАЗ. Поддерживает K-Line и CAN, гибкая настройка протоколов. Подходит для чтения/записи через COM-порт или USB-K-Line адаптер. Удобен при работе с Январь 5.1, 7.2, Bosch M7.9.7.
• MMCFlash – узкоспециализированное ПО для Bosch M7.9.7. Работает в связке с J2534 адаптерами. Позволяет выполнять чтение и запись без разбора ЭБУ, при наличии доступа по OBD2.
• Proggy – простая утилита, часто используется с адаптерами K-Line. Эффективна для базовых задач с Январь 5.1/7.2. Не поддерживает контроль ошибок, требует осторожности при записи.

При выборе программы важно учитывать:

1. Совместимость с конкретным ЭБУ (точную модель блока уточняют по маркировке или с помощью диагностического сканера).
2. Тип используемого адаптера (простые K-Line USB или профессиональные J2534-интерфейсы).
3. Наличие функции резервного копирования прошивки перед записью.
4. Поддержку протоколов ISO9141, KWP2000, CAN (в зависимости от ЭБУ).

Для безопасной работы рекомендовано использовать лицензированные версии программ и избегать самодельных решений с непроверенных источников, так как это может привести к повреждению ЭБУ.

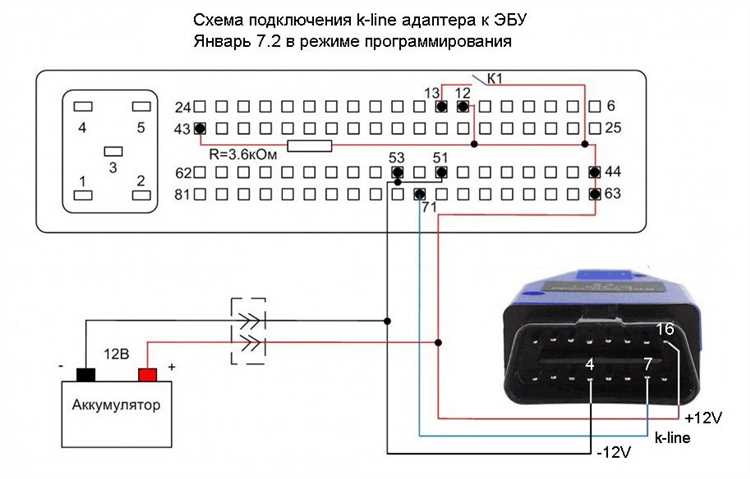

Подключение ЭБУ ВАЗ 2114 к компьютеру через адаптер

Для подключения ЭБУ ВАЗ 2114 к ПК используется адаптер USB-K-Line, совместимый с диагностическим разъёмом типа OBD-II. Разъём расположен под панелью приборов слева от рулевой колонки. Подключение возможно только при выключенном зажигании во избежание повреждения ЭБУ.

Используемый адаптер должен поддерживать протокол ISO 9141-2, используемый на большинстве блоков управления Январь 5.1, 7.2 или Bosch M7.9.7. При покупке важно уточнить, что адаптер работает с ВАЗ и имеет прямую поддержку в ПО, например, OpenDiag, ChipTuningPRO или Combiloader.

Перед подключением необходимо установить драйвера для адаптера. После подключения к USB-порту компьютера в диспетчере устройств должен появиться новый COM-порт. Важно запомнить его номер – он потребуется в настройках программы.

В программе выбирается тип блока управления, указывается COM-порт, скорость передачи данных (обычно 9600 или 10400 бит/с). Затем включается зажигание и выполняется попытка соединения. Если всё сделано правильно, программа определит ЭБУ и выведет его характеристики.

При нестабильной связи рекомендуется использовать экранированный кабель длиной не более 1,5 м и подключать ноутбук к розетке с заземлением или использовать полностью автономное питание.

Скачивание и проверка прошивки под конкретный тип ЭБУ

Перед загрузкой прошивки необходимо точно определить модель установленного ЭБУ. На ВАЗ 2114 чаще всего используются блоки типа Январь 7.2, Bosch M7.9.7, M74 и их модификации. Идентификатор можно узнать с помощью диагностического адаптера и программ, таких как ScanMaster или OpenDiag. Также информация указана на наклейке корпуса блока управления.

Прошивку следует подбирать строго под версию ЭБУ и его аппаратную ревизию. Несовместимость приведёт к отказу запуска двигателя или нестабильной работе. Надёжные источники прошивок – форумы ChipTuner.ru, ресурс Combiloader и сайт разработчика прошивки. Избегайте анонимных архивов без описания и контрольных сумм.

Перед записью необходимо проверить контрольную сумму файла. Для этого используют программы ChipTuningPRO или WinOLS. Несовпадение контрольной суммы свидетельствует о повреждении прошивки или попытке внедрения вредоносного кода. Не следует использовать такие файлы без исправления.

Убедитесь, что прошивка соответствует установленной конфигурации: типу датчиков, наличию/отсутствию катализатора, ДК, и комплектации (например, Е-газ или тросовый привод). Несоответствие настроек может привести к ошибкам, повышенному расходу топлива и нестабильной работе на холостом ходу.

Для безопасной проверки прошивки до записи в ЭБУ можно воспользоваться эмулятором или функцией предзагрузки через ПО типа CombiLoader с поддержкой офлайн-редактирования. Это позволяет проверить структуру прошивки без риска для автомобиля.

Создание резервной копии заводской прошивки перед изменениями

Перед началом любых изменений в ЭБУ ВАЗ 2114 необходимо считать заводскую прошивку. Для этого используется программа Combiloader или ChipLoader в связке с адаптером K-Line (например, на базе FTDI FT232RL).

Подключение производится через диагностический разъём OBD-II. Зажигание включено, двигатель не запускается. В настройках программы выбирается тип ЭБУ (например, Январь 7.2 или Bosch M7.9.7), указывается COM-порт адаптера и режим работы – «Чтение ПЗУ».

После начала считывания файл сохраняется в формате .bin. Название файла должно содержать идентификатор блока и дату резервного копирования – это позволит избежать путаницы в будущем. Не сохраняйте прошивку на рабочем столе – используйте отдельную папку на жёстком диске или внешнем накопителе.

Для дополнительной надёжности копию .bin файла рекомендуется загрузить в облачное хранилище. Это защитит данные от потери при сбоях оборудования.

Перед дальнейшими действиями убедитесь, что файл считывания успешно открыт в редакторе прошивок (например, WinOLS или TunerPro) и не содержит обрывов данных. Проверка целостности обязательна – при сбое в процессе чтения прошивка может быть повреждена, что приведёт к неработоспособности ЭБУ после записи.

Пошаговая инструкция записи новой прошивки в ЭБУ

Для записи новой прошивки в ЭБУ ВАЗ 2114 потребуется специальное оборудование и ПО. Следуйте инструкции, чтобы минимизировать риски и выполнить процесс без ошибок.

Шаг 1: Подготовка оборудования

Подготовьте адаптер для подключения к ЭБУ, например, ELM327 или K-line. Убедитесь, что выбранный интерфейс совместим с вашим автомобилем. Вам также потребуется ноутбук или смартфон с установленным ПО для прошивки (например, программы EcuFlash или WinOLS).

Шаг 2: Подключение к ЭБУ

Подключите адаптер к диагностическому разъему автомобиля. Разъем находится в салоне, обычно под панелью приборов. После подключения, убедитесь, что питание на ЭБУ подается корректно, а адаптер правильно распознал соединение.

Шаг 3: Считывание текущей прошивки

Перед записью новой прошивки важно сохранить текущую. Используйте программное обеспечение для считывания прошивки с ЭБУ. Сохраните файл на компьютер в формате .bin или .hex. Этот файл станет резервной копией, которая может быть полезна в случае необходимости восстановления.

Шаг 4: Выбор прошивки

Скачайте или подготовьте прошивку, которая соответствует вашему автомобилю и цели перепрошивки (например, увеличение мощности или улучшение экономичности). Убедитесь, что прошивка предназначена именно для вашей модели и прошивки ЭБУ.

Шаг 5: Подготовка к записи

Запрограммируйте программу для записи в режим записи прошивки. Некоторые ПО автоматически распознают ЭБУ и дают рекомендации по выбору нужной прошивки. Убедитесь, что нет других подключенных устройств, чтобы избежать сбоев в процессе записи.

Шаг 6: Запись новой прошивки

Запустите процесс записи через ПО. Внимательно следите за индикаторами на экране программы. Во время записи не выключайте зажигание и не отключайте адаптер от разъема. Ошибка в процессе записи может привести к неисправности ЭБУ.

Шаг 7: Перезагрузка ЭБУ

После завершения записи программа предложит перезагрузить ЭБУ. Выключите и включите зажигание, чтобы новая прошивка вступила в силу.

Шаг 8: Проверка работы ЭБУ

После записи прошивки выполните диагностику с помощью диагностического сканера. Проверьте, что ЭБУ правильно реагирует на команды и что нет ошибок. Если все в порядке, можно приступать к эксплуатации автомобиля.

Шаг 9: Тестирование автомобиля

Производите тест-драйв для проверки работы автомобиля с новой прошивкой. Обратите внимание на изменения в динамике, расходе топлива и стабильности работы двигателя. Если возникнут проблемы, вернитесь к резервной прошивке и повторите шаги.

Проверка работы автомобиля после перепрошивки ЭБУ

Затем стоит провести тестирование двигателя на холостом ходу и на разных оборотах. Важно, чтобы холостой ход был стабильным, а двигатель не глох. На холостых оборотах проверяется корректность работы системы впуска и зажигания. Внимание стоит обратить на плавность работы двигателя при ускорении: двигатель не должен дергаться или терять мощность на средних оборотах.

Рекомендуется также проверить поведение автомобиля в реальных условиях, то есть на дороге. Это включает в себя тест-драйв с контролем динамических характеристик, таких как разгон и торможение. Обратите внимание на работу коробки передач, особенно если она имеет электронное управление. Изменение прошивки ЭБУ может повлиять на логику переключения передач.

Не забывайте о проверке расхода топлива. После перепрошивки ЭБУ могут измениться параметры топливоподачи, что может либо улучшить, либо ухудшить экономичность работы двигателя. Для этого можно провести замер расхода топлива на различных режимах движения, используя бортовой компьютер или внешний расходомер.

Наконец, важно проверить работу системы контроля выбросов. Если ЭБУ был перепрошит с изменением параметров, связанных с экологии, могут возникнуть нарушения в работе катализатора или системы рециркуляции отработавших газов. Это можно проверить, снова используя диагностический сканер для анализа данных с датчиков выбросов.

Вопрос-ответ:

Что такое прошивка ЭБУ на ВАЗ 2114 и зачем она нужна?

Прошивка ЭБУ (электронного блока управления) на ВАЗ 2114 — это процесс изменения программного обеспечения, которое контролирует работу двигателя автомобиля. Прошивка позволяет улучшить характеристики двигателя, такие как расход топлива, динамика разгона и даже повышение мощности. Иногда прошивка требуется для адаптации автомобиля к новым условиям эксплуатации, например, при установке дополнительных модификаций, таких как спортивный фильтр или турбонаддув.

Какие риски могут быть при самостоятельной прошивке ЭБУ на ВАЗ 2114?

Процесс самостоятельной прошивки ЭБУ может быть сопряжён с рядом рисков. Во-первых, неправильная прошивка может привести к неисправности ЭБУ, что потребует дорогого ремонта. Во-вторых, несанкционированная прошивка может нарушить заводские настройки, что негативно скажется на надежности работы автомобиля. Кроме того, при неправильной настройке могут возникнуть проблемы с экологическими нормами или расходом топлива. Если не уверены в своих силах, лучше обратиться к специалистам.

Как подготовиться к прошивке ЭБУ ВАЗ 2114 своими руками?

Перед тем как приступить к прошивке, важно провести несколько подготовительных шагов. Во-первых, необходимо изучить инструкции по прошивке и обеспечить наличие соответствующего программного обеспечения и оборудования, такого как адаптер для подключения к ЭБУ. Во-вторых, стоит сделать резервную копию текущей прошивки, чтобы в случае неудачи можно было восстановить исходные настройки. Наконец, нужно внимательно следить за состоянием аккумулятора, так как при слабом напряжении могут возникнуть ошибки в процессе прошивки.

Как выбрать программу для прошивки ЭБУ на ВАЗ 2114?

Выбор программы для прошивки зависит от ваших целей и типа ЭБУ. На рынке существует несколько популярных программных продуктов, таких как EcuFlash, TunerPro или WinOLS. Все они имеют свои особенности и функции. Важно выбирать программу, которая поддерживает ваш тип ЭБУ и предоставляет необходимые возможности для корректировки параметров двигателя. Также стоит учитывать, что для успешной прошивки нужно иметь определённый опыт работы с программным обеспечением и оборудованиями для чтения и записи данных с ЭБУ.

Можно ли вернуть оригинальную прошивку ЭБУ ВАЗ 2114 после изменений?

Да, возвращение оригинальной прошивки возможно, если у вас есть её резервная копия, сделанная до начала изменений. В большинстве случаев прошивку можно восстановить с помощью того же программного обеспечения, которое использовалось для записи новой версии. Если резервной копии нет, то будет необходимо обратиться к профессионалам или купить оригинальный файл прошивки, соответствующий вашему автомобилю. Важно помнить, что некоторые изменения могут быть не совместимы с восстановлением заводских настроек, в зависимости от характера изменений.

Можно ли прошить ЭБУ ВАЗ 2114 самостоятельно, не имея специального оборудования?

Да, прошивку ЭБУ ВАЗ 2114 можно выполнить самостоятельно, но для этого потребуется определенный набор инструментов и знаний. Основные требования — наличие программы для прошивки (например, WinOLS или другие специализированные редакторы), интерфейс для подключения к ЭБУ (например, ELM327 или другой аналогичный адаптер), а также прошивка, подходящая для вашей модели автомобиля. Важно соблюдать осторожность, так как неправильная прошивка может привести к серьезным повреждениям ЭБУ или других компонентов автомобиля.
