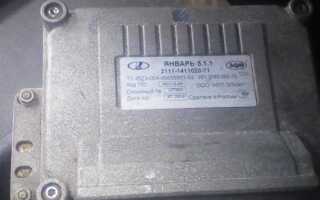

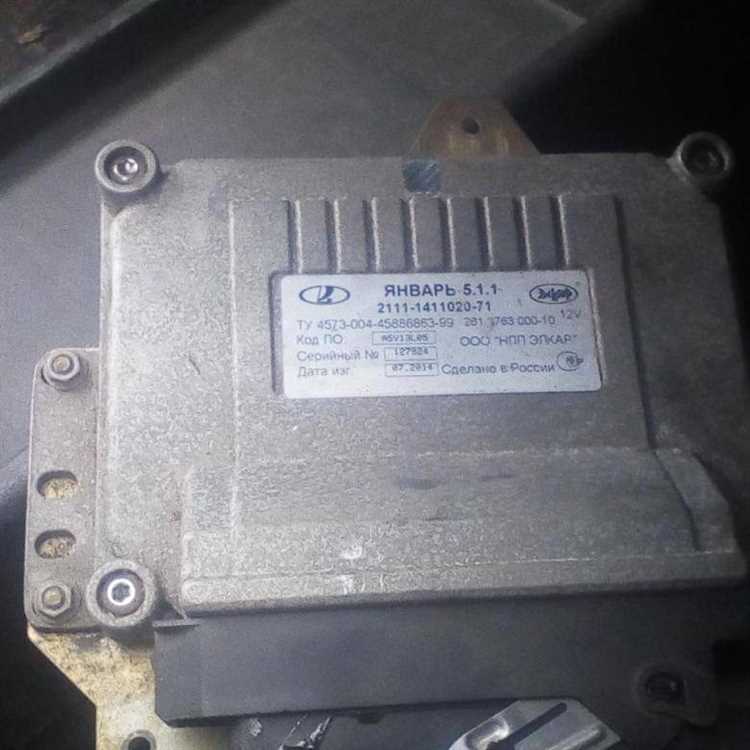

Электронный блок управления (ЭБУ) на автомобилях ВАЗ – ключевой компонент, отвечающий за работу двигателя, топливной системы и диагностику неисправностей. Отказ или нестабильная работа ЭБУ часто проявляются в виде трудностей с запуском, повышенного расхода топлива, нестабильных оборотов и отсутствия связи с диагностическим сканером. Проверка ЭБУ на работоспособность в домашних условиях возможна при наличии минимального набора инструментов и понимания алгоритма.
Если питание в норме, переходят к проверке сигнальной линии K-Line – именно по ней осуществляется связь с диагностическим оборудованием. Сигнал на этом проводе должен иметь форму прямоугольных импульсов при попытке установить соединение. Отсутствие сигнала часто указывает на обрыв, короткое замыкание либо неисправность внутри ЭБУ.
Один из способов базовой проверки самого блока – подмена на заведомо исправный. Если после замены двигатель запускается и работает стабильно, неисправность подтверждается. В случае невозможности подмены можно аккуратно разобрать ЭБУ и визуально оценить состояние платы: следы перегрева, обугливание, потемнение лака, поврежденные дорожки – прямые признаки неисправности.
Для более точной диагностики применяют адаптеры типа ELM327 или K-Line адаптер с программами вроде OpenDiag или Check Engine Light. При отсутствии связи по OBD-II протоколу даже при наличии питания – велика вероятность, что ЭБУ требует ремонта или замены микросхемы драйвера линии связи.
Самостоятельная проверка ЭБУ на ВАЗ требует аккуратности и точности. Несоблюдение полярности, замыкания и неправильное подключение диагностического оборудования могут привести к усугублению проблемы. Рекомендуется заранее ознакомиться со схемой конкретной модели автомобиля и, при необходимости, использовать контрольный блок для исключения других неисправностей.
Как определить признаки неисправности ЭБУ на ВАЗ
Неисправности электронного блока управления (ЭБУ) на ВАЗ могут проявляться нестандартным поведением двигателя и отклонениями в работе систем, зависящих от корректной обработки сигналов датчиков. Важно зафиксировать конкретные симптомы, указывающие на возможные сбои в работе ЭБУ.
- Проблемы с запуском двигателя: стартер вращает, но зажигание отсутствует, топливный насос не включается, искра пропадает.
- Двигатель внезапно глохнет на ходу без предшествующих симптомов, при этом электропитание сохраняется.
- Плавающие обороты холостого хода при прогретом двигателе, не связанные с дроссельной заслонкой или регулятором холостого хода.
- Повышенный расход топлива при нормальной работе всех топливных и воздушных компонентов.
- Отсутствие связи с диагностическим сканером – ЭБУ не выходит на связь или выдает ошибку подключения.
- Регулярное появление одних и тех же ошибок после их сброса, особенно связанных с цепями питания датчиков или исполнительных механизмов.
- Вентилятор охлаждения включается при холодном двигателе – признак потери связи ЭБУ с датчиком температуры.
Для уточнения диагноза необходимо исключить обрывы проводки, проверить предохранители и реле, затем переходить к проверке питания и массы на разъёмах ЭБУ. Если симптомы сохраняются при отсутствии внешних дефектов, вероятна внутренняя неисправность контроллера.
Подключение сканера OBD-II к диагностическому разъёму
Разъём OBD-II на автомобилях ВАЗ, выпущенных после 2004 года, расположен под рулевой колонкой слева, ближе к центральной консоли. Он имеет 16 контактов и стандартную trapezoid-форму. Перед подключением убедитесь, что зажигание выключено.
Используйте сканер, совместимый с протоколами ISO 9141-2, KWP2000 или CAN – они применяются на различных моделях ВАЗ. Универсальные Bluetooth- или USB-адаптеры ELM327 – наиболее удобный вариант для работы с телефоном или ноутбуком.
Порядок действий:
1. Подключите адаптер к диагностическому разъёму. Он должен встать без усилий. При корректном подключении на корпусе загорается световой индикатор питания.
2. Включите зажигание, не запуская двигатель. Некоторые сканеры требуют подачи напряжения на шину, чтобы активироваться.
3. Установите соединение со сканером через выбранное устройство. Для Bluetooth-версий используется PIN-код (обычно 1234 или 0000). Подключение должно быть завершено до запуска диагностического приложения.
4. Откройте программу (например, OpenDiag, Car Scanner, Torque). В настройках укажите тип адаптера и протокол. Для ВАЗ чаще всего используется ISO 9141-2 или KWP2000 (8.1 или 8.2).
5. После установления связи отобразится VIN, идентификаторы блоков и список ошибок. Убедитесь, что программа отображает параметры в реальном времени: температура ОЖ, напряжение бортсети, обороты двигателя.
Важно: не отсоединяйте сканер при активном соединении, чтобы избежать ошибок на шине и возможного зависания ЭБУ.
Расшифровка кодов ошибок на ЭБУ ВАЗ
Коды ошибок на ЭБУ ВАЗ отображаются в формате P0XXX или 8XXX в зависимости от типа блока. Для считывания можно использовать диагностический адаптер OBD-II и приложение типа OpenDiag. После подключения ЭБУ передаёт список активных и сохранённых ошибок.
P0102 – низкий уровень сигнала от датчика массового расхода воздуха. Проверяется разъём, состояние проводки, сам датчик.
P0113 – повышенный сигнал датчика температуры воздуха. Возможна неисправность датчика или его обрыв.
P0120 – ошибка датчика положения дроссельной заслонки. Нужно прозвонить цепь питания и сигнальный провод.
P0300 – пропуски воспламенения в нескольких цилиндрах. Проверяются катушки, свечи, компрессия.
P0420 – низкая эффективность нейтрализатора. Анализируется работа лямбда-зондов до и после катализатора.
P0500 – ошибка датчика скорости. Требуется диагностика датчика и цепи подключения к комбинации приборов.
P0601 – внутренняя ошибка ЭБУ. Может указывать на сбои памяти блока, нередко решается заменой или перепрошивкой.
8XXX – ошибки, характерные для ЭБУ Январь/Микас. Например, 89 означает неисправность датчика фаз, 83 – неправильный сигнал с ДПРВ. Эти коды читаются с помощью ПО, поддерживающего отечественные блоки.
Каждая ошибка требует точной диагностики. Простая замена датчика без проверки сигнала – частая ошибка. Всегда фиксируй, появляется ли код повторно после сброса. Некоторые ошибки могут быть следствием цепной реакции и устраняются не напрямую, а через восстановление условий работы двигателя.
Проверка питания и массы на разъёме блока управления
Для начала отключите минусовую клемму аккумулятора. Найдите блок управления (ЭБУ), обычно он расположен под капотом или за центральной консолью. Снимите разъём с ЭБУ, зафиксируйте его в удобном положении для доступа к контактам.
Включите зажигание. Используя мультиметр в режиме измерения постоянного напряжения, проверьте наличие питания на контактах, соответствующих силовому питанию ЭБУ. На большинстве ВАЗов это контакт A12 (постоянное питание, должно быть +12 В) и контакт B2 (питание при включенном зажигании, также около +12 В). Подключите щуп мультиметра к массе кузова, второй щуп – к проверяемому контакту. Отсутствие напряжения указывает на обрыв проводки, неисправность реле или перегоревший предохранитель.
Для проверки массы найдите соответствующий контакт, например A16. Один щуп мультиметра подключите к клемме «+» аккумулятора, второй – к контакту массы. На экране должно быть около 12 В. Если напряжение занижено или отсутствует – проверьте надежность соединения с кузовом, наличие окислов или повреждений проводки.
Используйте схемы подключения именно для вашей модели ВАЗ, так как нумерация контактов может различаться. После проверки обязательно отключите зажигание и восстановите все соединения.

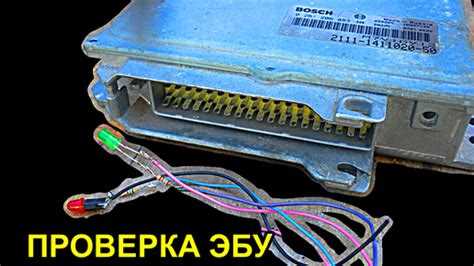

Использование мультиметра для диагностики цепей ЭБУ

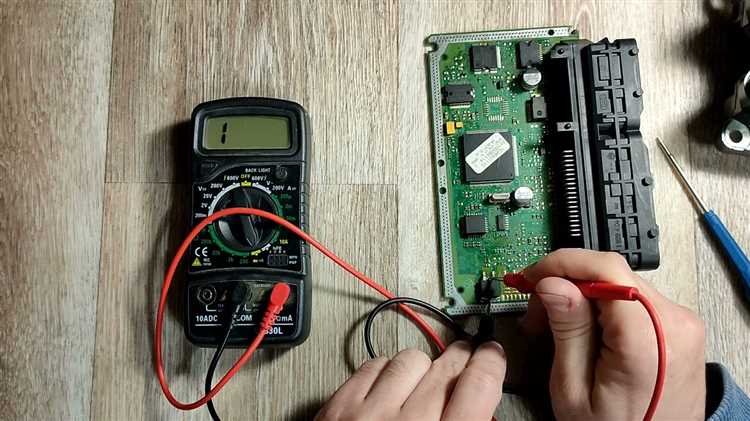

Перед началом диагностики отключается минусовая клемма аккумулятора. ЭБУ извлекается из штатного разъема. Проверка начинается с подачи питания на контроллер: мультиметр в режиме измерения постоянного напряжения подключается к контактам питания разъема. Между контактами «+12 В» и «масса» должно быть 11,5–12,6 В при включенном зажигании.
Следующий этап – проверка цепи заземления. Один щуп мультиметра подключается к корпусу, второй – к «массовому» контакту на разъеме ЭБУ. Сопротивление не должно превышать 0,2 Ом. Значение выше говорит о коррозии, плохом контакте или повреждении провода.

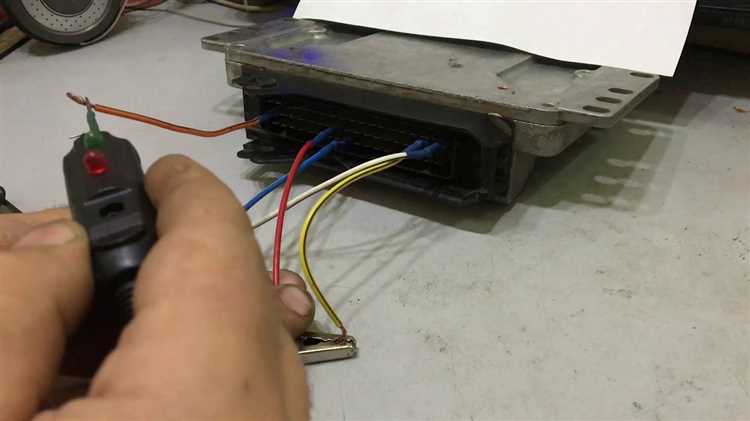

Диагностика сигнальных цепей проводится в режиме прозвонки. При отключенном ЭБУ и зажигании щупы подключаются к соответствующим контактам на разъеме и выходам датчиков. Отсутствие сигнала (обрыв) или короткое замыкание указывают на неисправность в жгуте проводки. Особое внимание уделяется цепям датчика положения дроссельной заслонки, ДМРВ и лямбда-зонда.
При наличии схемы можно измерить сопротивление между контактами сигнальных цепей и землей. На исправных участках сопротивление стремится к бесконечности. Пробой или утечка будет проявляться в виде сопротивления менее 1 МОм.
Контроль целостности управляющих цепей (например, форсунок) осуществляется при отключенных разъемах. Сопротивление между управляющим контактом и массой должно находиться в пределах 11–16 Ом для стандартных инжекторных форсунок ВАЗ. Значения за пределами нормы свидетельствуют о перегоре обмотки или межвитковом замыкании.
Проверка управляющих сигналов с датчиков и исполнительных механизмов
Для начала проверьте входные сигналы от датчиков. Используйте осциллограф или мультиметр для измерения напряжения и формы сигнала, приходящего от датчиков, например, датчика температуры охлаждающей жидкости или датчика массового расхода воздуха. Нормальный сигнал будет иметь стабильное напряжение в пределах рекомендованных значений (обычно от 0 до 5 В). При этом важно следить за частотой изменения сигнала в зависимости от состояния автомобиля (например, оборотов двигателя).
Обратите внимание на следующие моменты при проверке сигналов с датчиков:
- Датчик температуры охлаждающей жидкости: при включении зажигания должно быть стабильное напряжение около 4.5 В. Если сигнал сильно отклоняется, возможна неисправность датчика или проводки.
- Датчик положения дроссельной заслонки: при открытии дросселя должно быть плавное изменение напряжения от 0.5 до 4.5 В. Прыгающие значения могут свидетельствовать о проблемах с датчиком или контактах.
- Датчик кислорода (лямбда-зонд): сигнал должен изменяться в пределах от 0.1 до 0.9 В. Если напряжение стабильно на одном уровне, это может указывать на проблемы с датчиком или системой выпуска.
После проверки входных сигналов перейдите к исполнительным механизмам. Эти компоненты получают команды от ЭБУ и управляют такими системами, как впрыск топлива, зажигание или положение дроссельной заслонки. Важно проверить правильность работы механизмов на различных режимах работы двигателя.
Для проверки исполнительных механизмов подключите диагностический сканер, который позволит симулировать различные условия работы двигателя и подавать команды на исполнительные устройства. Убедитесь, что следующие компоненты реагируют на команды от ЭБУ:
- Инжекторы: должны открываться и закрываться с правильной частотой и продолжительностью в зависимости от команд ЭБУ.
- Механизм управления дроссельной заслонкой: должен плавно изменять положение в ответ на изменение оборотов двигателя.
- Модуль зажигания: время зажигания должно корректно изменяться в зависимости от оборотов двигателя.
Для тестирования исполнительных механизмов вручную можно также использовать мультиметр, чтобы измерить сопротивление и напряжение, подаваемое на устройства. Если сигналы или команды от ЭБУ не приводят к правильной реакции исполнительных механизмов, это может быть признаком неисправности блока управления или самого исполнительного устройства.
Помимо этого, важно проверять проводку, соединяющую датчики и исполнительные механизмы с ЭБУ, так как поврежденные или окислившиеся контакты могут влиять на качество передачи сигналов, что приведет к сбоям в работе системы.
Алгоритм перепрошивки или замены ЭБУ своими руками
1. Подготовка
Для начала необходимо подготовить все инструменты и оборудование. Вам понадобятся: диагностический кабель OBD2, компьютер с установленным программным обеспечением для работы с ЭБУ (например, VAG-COM или специализированные программы для ВАЗ), а также новая прошивка или новый ЭБУ, если предполагается его замена.
2. Подключение к ЭБУ
Подключите диагностический кабель OBD2 к разъему на автомобиле и к компьютеру. Убедитесь, что соединение стабильно и не прерывается. Запустите соответствующую программу на компьютере, чтобы начать диагностику ЭБУ.
3. Сохранение текущей прошивки
Перед тем как приступить к перепрошивке, сохраните текущую прошивку в файл на компьютере. Это важный шаг, так как в случае ошибок можно будет восстановить исходную настройку ЭБУ.
4. Перепрошивка ЭБУ
Загрузите новую прошивку в программу. Выберите нужную версию и подключитесь к ЭБУ через программу. После подключения следуйте инструкциям на экране для записи новой прошивки в память блока управления. Важно дождаться завершения процесса и не прерывать его, иначе возможна блокировка ЭБУ или его повреждение.
5. Проверка и тестирование
После перепрошивки выполните диагностику, чтобы убедиться, что все параметры ЭБУ обновлены и работают корректно. Пройдитесь по тестам на всех датчиках, проводах и элементах управления, которые могут быть затронуты изменениями в прошивке.
6. Замена ЭБУ
Если предполагается замена ЭБУ, первым делом отсоедините аккумулятор. Затем отсоедините все провода и шлейфы от старого блока управления. Установите новый ЭБУ в обратной последовательности, подключите все соединения и подключите аккумулятор. После этого можно запускать автомобиль и проводить диагностику для проверки работы системы.
7. Завершение работы
После успешной перепрошивки или замены ЭБУ, проведите несколько тестов на дороге для проверки работы системы в реальных условиях. Если ошибок не выявлено, можно считать работу завершенной.
Вопрос-ответ:
Как самостоятельно проверить ЭБУ на ВАЗ?
Для проверки ЭБУ (Электронного Блока Управления) на ВАЗ своими руками необходимо иметь доступ к диагностическому разъему и оборудование для считывания ошибок, например, OBD-II адаптер. Подключите адаптер к разъему автомобиля, затем используйте специальное приложение на смартфоне или компьютер для считывания данных с ЭБУ. Проверьте наличие ошибок, они будут указаны в кодах. После этого можно устранить причины ошибок, такие как поврежденные датчики или неисправности проводки.
Какие проблемы могут быть выявлены при проверке ЭБУ ВАЗ?
При проверке ЭБУ на ВАЗ можно обнаружить различные ошибки, связанные с датчиками, такими как датчики температуры, давления или кислорода. Также могут быть выявлены проблемы с проводкой, например, короткое замыкание или разрыв цепи. Иногда ЭБУ может просто «зависать» из-за сбоев в программном обеспечении, что также можно исправить с помощью перепрошивки. Важно проверять не только коды ошибок, но и состояние проводки и контактов.
Что делать, если не получается считать данные с ЭБУ автомобиля?
Если не удается считать данные с ЭБУ, первым делом стоит проверить исправность диагностического оборудования, например, OBD-II адаптера. Иногда причиной может быть неисправность самого разъема, который должен быть чистым и не иметь окисления. Также стоит убедиться, что автомобиль находится в правильном состоянии для диагностики — зажигание должно быть включено, а аккумулятор заряжен. В некоторых случаях ЭБУ может быть поврежден, и тогда потребуется профессиональная помощь для его ремонта или замены.
Как узнать, что ЭБУ требует перепрошивки на ВАЗ?
Перепрошивка ЭБУ может потребоваться, если автомобиль работает нестабильно, например, повышенный расход топлива или ошибки в системе управления двигателем. Также перепрошивка может быть необходима, если были проведены модификации, такие как установка турбонаддува или замена блока управления. Проверка на ошибки и диагностика системы может показать, что причина нестабильной работы связана с программным обеспечением ЭБУ, и в этом случае перепрошивка станет решением.
