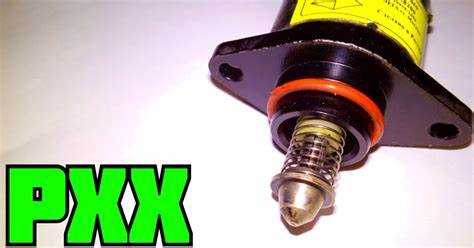

Регулятор холостого хода (РХХ) является важным элементом системы управления двигателем на автомобилях ВАЗ. Он отвечает за поддержание стабильных оборотов двигателя на холостом ходу, что критично для нормальной работы автомобиля в условиях низких оборотов. Проблемы с РХХ могут привести к нестабильной работе двигателя, повышенному расходу топлива и другим неисправностям. Для точной диагностики важно уметь правильно проверять его функционирование.
Чтобы проверить регулятор, первым шагом нужно визуально осмотреть его состояние. Убедитесь, что на корпусе РХХ нет повреждений, загрязнений или коррозии. После этого можно провести несколько базовых тестов, чтобы выявить возможные проблемы. Один из самых простых методов – это отсоединить разъем РХХ при работающем двигателе. Если обороты значительно изменятся, это подтверждает, что регулятор участвует в поддержании холостых оборотов. Если изменений не происходит, возможно, проблема в самом регуляторе или в проводке.
Для более точной диагностики нужно измерить сопротивление обмоток регулятора с помощью мультиметра. При этом следует опираться на данные из технической документации автомобиля. Обычно сопротивление на контактах регулятора должно быть в пределах от 5 до 12 Ом. Если измерения выходят за пределы нормы, РХХ подлежит замене.

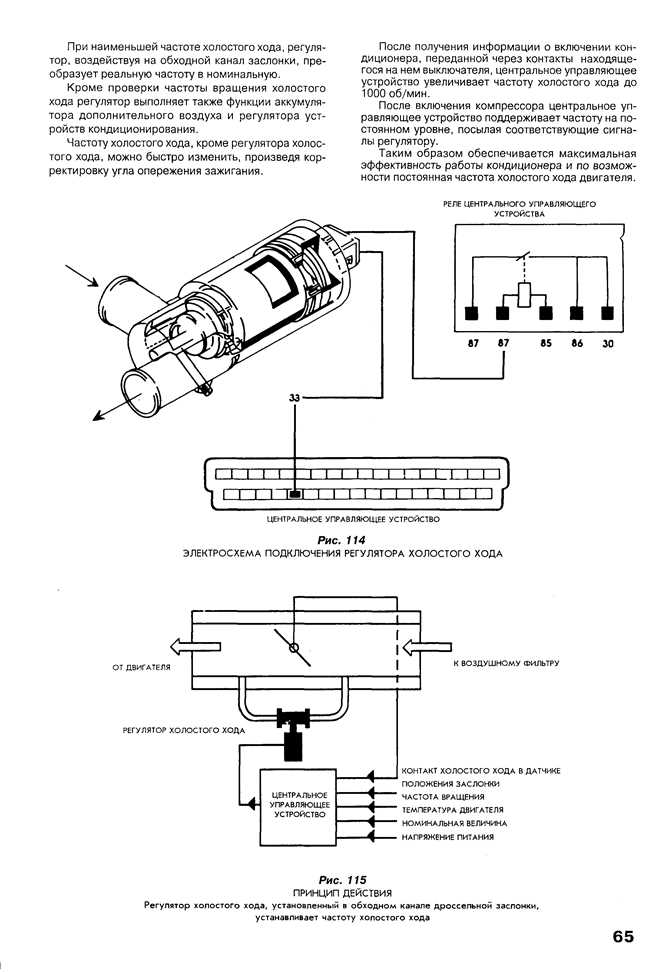

Дополнительно важно проверить работу регулятора при подключении его к диагностическому оборудованию. В большинстве случаев на автомобилях ВАЗ с инжекторными двигателями можно отслеживать параметры работы РХХ через бортовой компьютер. На дисплее должны отображаться значения, соответствующие штатным показателям – от 40 до 60 шагов в зависимости от состояния двигателя. Несоответствие этих значений также указывает на необходимость вмешательства.
Как определить неисправность регулятора холостого хода по симптомам
Неисправности регулятора холостого хода (РХХ) можно выявить по ряду характерных признаков. Если двигатель начинает работать нестабильно, это может быть сигналом о проблемах с РХХ.
Первый симптом – нестабильные обороты на холостом ходу. Если обороты начинают «плавать» или резко падают, при этом двигатель не глохнет, это часто свидетельствует о неисправности регулятора. В некоторых случаях обороты могут быть чересчур высокими, что указывает на заедание клапана РХХ.
Второй признак – трудности при запуске двигателя. Если стартер крутит, но двигатель запускается с трудом или требуется несколько попыток, это может быть вызвано нарушением работы регулятора холостого хода, который не обеспечивает нужный объем воздуха для нормального запуска.
Третий симптом – дергание или «троение» двигателя на холостых оборотах. Это может происходить, если клапан РХХ не закрывается полностью или работает с перебоями, из-за чего нарушается подача воздуха в двигатель.
Четвертый признак – увеличение расхода топлива. При неисправности регулятора холостого хода система управления двигателем может пытаться компенсировать неправильную подачу воздуха, увеличивая подачу топлива, что приводит к росту расхода топлива.
Пятый симптом – нестабильность работы при прогреве двигателя. Если после запуска на холодную обороты холостого хода сильно изменяются или двигатель глохнет при попытке перейти на холостой ход после прогрева, это может свидетельствовать о проблемах с регулятором.
Если вы заметили один или несколько из этих симптомов, необходимо провести диагностику регулятора холостого хода и, при необходимости, заменить его или очистить от загрязнений.
Пошаговая инструкция по проверке регулятора холостого хода мультиметром
1. Отключите аккумулятор автомобиля для безопасности. Это предотвратит короткое замыкание и возможные повреждения электрооборудования.

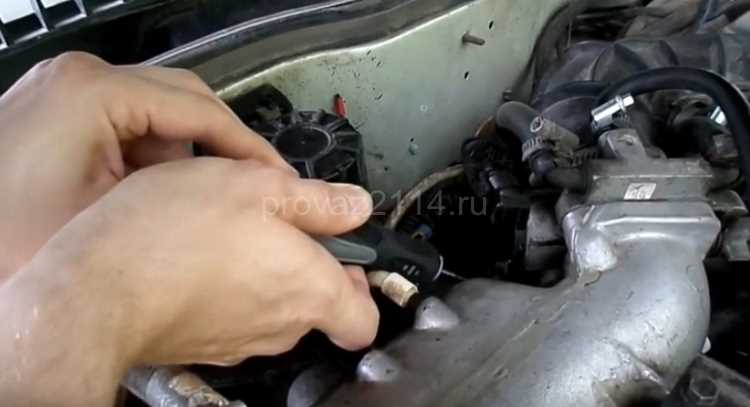

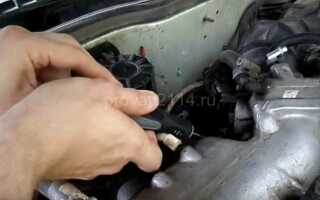

2. Снимите разъем с регулятора холостого хода (РХХ). Он обычно расположен на корпусе дроссельной заслонки. Убедитесь, что все контакты чистые, без следов коррозии и грязи.
3. Настройте мультиметр в режим измерения сопротивления (Ом). Прежде чем начать замер, убедитесь, что мультиметр работает корректно, проверив его на известных элементах с определенным сопротивлением.
5. Проверьте на изменение сопротивления при прогреве. Для этого подключите аккумулятор и подайте питание на регулятор, следя за изменением сопротивления на мультиметре. Оно должно изменяться в зависимости от температуры, что указывает на работу встроенного термодатчика.
6. Если мультиметр показывает значения, значительно отклоняющиеся от нормы (например, слишком высокие или нулевые), регулятор может быть неисправен и нуждается в замене.
7. После проверки, если все в порядке, отключите мультиметр и подключите разъем обратно. Убедитесь, что все соединения надежно закреплены.
Как проверить работу регулятора холостого хода без снятия с автомобиля
Проверка РХХ без демонтажа возможна с помощью мультиметра и наблюдения за реакцией двигателя на управляющие сигналы. Для начала отключите разъём питания от регулятора и включите зажигание – напряжение между контактами разъёма должно быть в пределах 11–13 В. При отсутствии напряжения проверьте предохранитель F10 и проводку до ЭБУ.
Далее подключите разъём обратно, запустите двигатель и дайте ему прогреться до рабочей температуры. Заглушите двигатель, включите зажигание и прислушайтесь – должен быть слышен лёгкий гул или жужжание регулятора, это означает, что шаговый двигатель получает команды от ЭБУ и выполняет инициализацию.
На прогретом моторе включите все потребители: фары, обогрев заднего стекла, вентилятор печки. Обороты должны кратковременно снизиться, после чего восстановиться до нормы (800–900 об/мин). Если этого не происходит – регулятор не компенсирует нагрузку, что указывает на его неисправность или проблему в управляющем сигнале.
При наличии диагностического разъёма OBD-I можно замкнуть контакты «10» и «12» колодки и считать коды ошибок по миганию лампы «Check Engine». Ошибки 0505 или 0506 указывают на проблемы с РХХ или его цепями.
Что делать, если регулятор холостого хода не реагирует на изменение оборотов
Если при подключении и запуске двигателя обороты не изменяются, проверь питание на разъёме регулятора. На одном из контактов должно присутствовать напряжение около 12 В при включенном зажигании. Отсутствие напряжения указывает на обрыв цепи или неисправность реле системы управления двигателем.
Оцените сопротивление обмоток РХХ мультиметром. На типичных регуляторах ВАЗ (например, 2112-1148300) сопротивление каждой обмотки должно быть в пределах 40–60 Ом. Значения вне этого диапазона свидетельствуют о пробое или межвитковом замыкании.
Проведите проверку управляющих импульсов с помощью осциллографа или светодиодной контрольки. При включении зажигания и запуске двигателя регулятор должен получать серию импульсов. Если сигналы отсутствуют, возможна неисправность ЭБУ или обрыв сигнальных проводов.
Снимите регулятор и осмотрите шток. Он должен свободно двигаться при подаче управляющих сигналов. Залипание, закоксовка или механическое повреждение исключают нормальную работу. В таких случаях очистка не всегда помогает – требуется замена узла.
Если всё вышеуказанное в порядке, проверьте работу регулятора на заведомо исправном автомобиле. Это исключит влияние неисправностей проводки или блока управления. При отсутствии реакции и в этом случае деталь подлежит замене.
Проверка электрических соединений регулятора холостого хода
Для диагностики электрических цепей регулятора холостого хода (РХХ) на автомобилях ВАЗ необходим мультиметр и доступ к разъёму устройства. Прежде чем приступить к проверке, отсоедините клемму аккумулятора, чтобы исключить короткое замыкание.
- Отсоедините разъём от регулятора. Осмотрите контакты: следы окисления, нагара или повреждений указывают на необходимость очистки или замены разъёма.
- Установите мультиметр в режим измерения сопротивления (200 Ом).

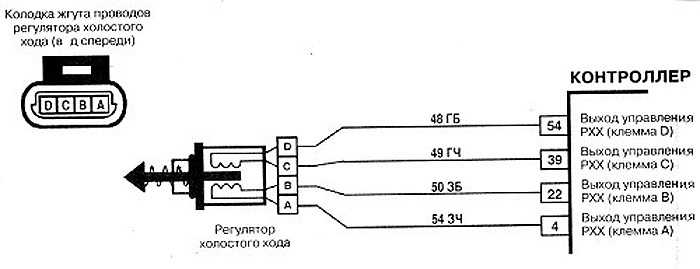

- Измерьте сопротивление между контактами 1 и 2, затем между 3 и 4. Для исправного РХХ сопротивление каждой обмотки должно находиться в пределах 40–80 Ом. Значения, сильно отличающиеся от нормы, указывают на обрыв или короткое замыкание.
- Проверьте целостность проводки от разъёма до блока управления. Для этого переключите мультиметр в режим прозвонки. Один щуп подключите к соответствующему контакту на разъёме РХХ, второй – к пину на ЭБУ. Отсутствие сигнала указывает на повреждение проводки.
- При наличии трещин или перегибов на изоляции жгутов замените участок провода. Не допускается временная изоляция скрутками – только пайка с последующей термоусадкой.
- После восстановления соединений очистите контакты обезжиривателем, просушите, нанесите токопроводящую смазку и подключите разъём обратно.
Проверку завершайте повторным измерением сопротивлений после подключения – скачки значений могут свидетельствовать о плохом контакте в разъёме.
Как правильно очистить регулятор холостого хода от загрязнений
Снимите регулятор холостого хода, отключив разъём питания и выкрутив крепёжные винты. При демонтаже избегайте резких движений, чтобы не повредить уплотнительное кольцо и шток.
Осмотрите корпус и шток на наличие нагара, масляной плёнки и пыли. Загрязнения чаще всего скапливаются на конусной части клапана и внутри канала впускного коллектора.
Для очистки используйте баллон с карбюраторным или дроссельным очистителем. Нанесите средство на загрязнённые участки и оставьте на 3–5 минут для растворения отложений. Затем протрите поверхность чистой безворсовой салфеткой.
Если загрязнение стойкое, воспользуйтесь мягкой щёткой из пластика. Не прилагайте избыточного усилия к штоку – он чувствителен к механическому воздействию и может потерять герметичность.
Не допускается промывка водой, а также применение бензина и растворителей на ацетоновой основе. Эти вещества разрушают внутренние элементы и ухудшают работу регулятора.
После очистки проверьте подвижность штока: он должен свободно перемещаться вручную при лёгком усилии. Перед установкой убедитесь в целостности уплотнительного кольца – при необходимости замените его.
Регулятор устанавливается только на полностью высохшее посадочное место. Подключите разъём, закрепите винты и проведите проверку на герметичность соединения и стабильность холостого хода при запуске двигателя.
Когда стоит заменить регулятор холостого хода на ВАЗ
Замена регулятора холостого хода необходима, если двигатель не держит стабильные обороты на прогретом моторе при исправной системе зажигания и отсутствии подсоса воздуха. Особенно это актуально, если обороты «плавают» или периодически падают до нуля без видимых причин.
Регулятор подлежит замене, если при подаче питания он не издаёт характерного звука перемещения штока. Также признаком неисправности служит полное отсутствие реакции на изменение нагрузки, например при включении фар или обогрева заднего стекла – обороты не повышаются, как это происходит при исправном РХХ.
Если после очистки узла и сброса адаптаций поведение двигателя не меняется, высока вероятность выхода из строя электродвигателя или заклинивания штока. Электрическое сопротивление между контактами регулятора должно находиться в пределах 50–80 Ом. Значение вне этого диапазона говорит о повреждении обмоток – замена обязательна.
При диагностике сканером ошибка по РХХ, повторяющаяся после сброса, подтверждает его неисправность. Также замена оправдана, если регулятор работает нестабильно из-за износа подвижных элементов – особенно на пробеге свыше 100 тыс. км без профилактики.
