Как проверить шоколадку генератора мультиметром ваз

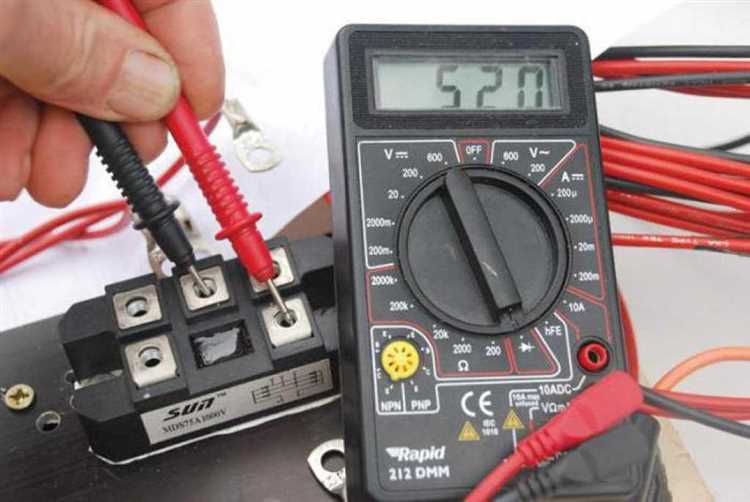

Шоколадка генератора – это выпрямительный блок, преобразующий переменный ток с обмоток статора в постоянный. На автомобилях ВАЗ, особенно старших моделей 2101–2107 и 2110–2115, эта деталь часто выходит из строя при перегреве или износе диодов. Симптомы неисправности – снижение напряжения в бортсети, мерцание фар, быстрая разрядка аккумулятора. Проверка мультиметром позволяет точно определить состояние каждого диода в блоке без снятия генератора.

Особое внимание уделяют силовым диодам, через которые проходит основной ток зарядки. Их неисправность часто вызывает нагрев генератора и сниженное напряжение (менее 13 В при работающем двигателе). Также проверяют управляющие диоды, обеспечивающие возбуждение – при их пробое возможны сбои в запуске генератора. Если хотя бы один элемент показывает отклонения, блок шоколадки подлежит замене.

Где находится шоколадка генератора на ВАЗ и как к ней добраться

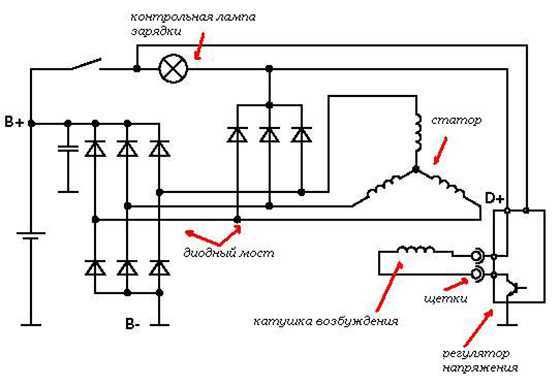

Шоколадка генератора на ВАЗ представляет собой выпрямительный блок, расположенный внутри корпуса генератора, непосредственно под задней крышкой. Она крепится к статору и соединена с диодами, обеспечивающими выпрямление переменного тока в постоянный.

Чтобы добраться до шоколадки, необходимо снять генератор с двигателя. Для этого отключают аккумулятор, затем отсоединяют клеммы от генератора, ослабляют натяжной болт ремня, снимают ремень и откручивают крепежные болты самого генератора. После демонтажа генератор удобно разместить на верстаке для дальнейшей разборки.

Далее нужно открутить болты задней крышки генератора и аккуратно снять её. Под крышкой находится шоколадка, прикрепленная к корпусу через изолирующие прокладки. Обязательно запоминают или фотографируют расположение всех проводов и контактов перед разборкой. После этого можно снять шоколадку для проверки мультиметром или замены.

Какой мультиметр выбрать для проверки шоколадки

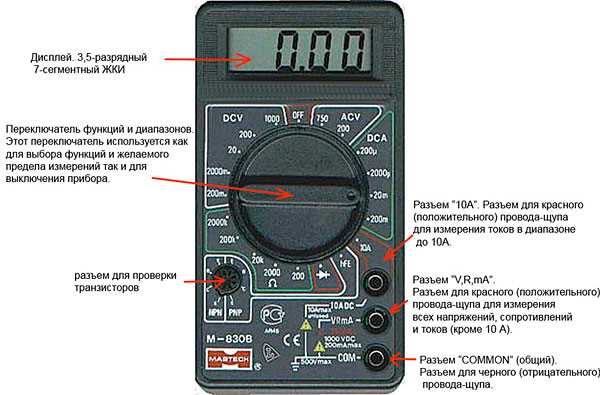

Для диагностики выпрямительного блока генератора ВАЗ необходим мультиметр с функцией прозвонки диодов и измерением постоянного напряжения. Поддержка тестирования диодов обязательна – она позволяет определить пробой или обрыв в отдельных элементах «шоколадки».

Минимальное требование – наличие режима проверки диодов с тестовым напряжением не менее 2 В. Большинство бюджетных моделей выдают 1,5–2 В, но этого недостаточно для уверенной диагностики некоторых кремниевых диодов. Оптимальный выбор – мультиметр, выдающий в режиме проверки диодов 2,5–3 В. Например, UNI-T UT61E или Mastech MS8268 соответствуют этим параметрам.

Точность измерения постоянного напряжения также критична. Погрешность не должна превышать ±0,5% в диапазоне до 20 В. Это позволит точно оценить падение напряжения на диодах, которое в исправном состоянии должно находиться в пределах 0,5–0,7 В.

Обязателен автоматический выбор пределов измерения – это снижает риск ошибок при тестировании. Наличие звуковой индикации прозвонки ускоряет процесс, особенно при проверке блока без демонтажа. Дополнительным плюсом будет функция удержания показаний (Hold) и подсветка дисплея.

Не стоит использовать мультиметры с минимальной ценой без указания выходного напряжения в режиме прозвонки – они могут не выявить пробитые диоды. Для надежной проверки подбирайте прибор с документированной спецификацией и отзывами о точности измерений в режиме «диод».

Подготовка генератора и автомобиля к диагностике

Перед проверкой шоколадки генератора мультиметром необходимо обеспечить доступ к узлу и исключить влияние внешних факторов на измерения.

• Отключить аккумулятор, сняв клемму «минус» для предотвращения короткого замыкания.
• Снять пластиковую защиту двигателя, если она перекрывает доступ к генератору.
• Открутить и убрать ремень привода генератора – это позволит исключить паразитное вращение ротора при проверке.
• Осмотреть клеммы и провода, подходящие к шоколадке – исключить окисления, трещины изоляции и слабые контакты.
• Подготовить мультиметр: установить режим проверки диодов или сопротивления (до 2 кОм), убедиться в исправности щупов.
• При необходимости снять генератор с автомобиля, чтобы получить прямой доступ к контактам шоколадки.

Если шоколадка покрыта пылью или маслом, аккуратно очистить поверхность сухой щёткой или тканью, не допуская попадания влаги внутрь узла.

Несоответствие параметров часто указывает на межвитковое замыкание или пробой внутри регулятора. При наличии сомнений сравните результаты с новой или заведомо исправной шоколадкой.

Измерение напряжения на клеммах шоколадки при работающем двигателе

Для точной диагностики генератора ВАЗ следует измерить напряжение на клеммах «шоколадки» при заведённом двигателе. Клеммы обозначены как «+» и «-». Провод с плюсовой клеммы ведёт к аккумулятору, минусовая – на массу.

Установите мультиметр в режим измерения постоянного напряжения до 20 В. Красный щуп подключите к плюсовой клемме шоколадки, чёрный – к массе двигателя. Запустите двигатель и дайте ему поработать на холостом ходу без нагрузки.

Нормальное значение напряжения составляет от 13,8 до 14,5 В. Если показатель ниже 13,5 В – генератор не обеспечивает необходимую зарядку, возможен износ щёток, пробой диодов либо слабый контакт в соединениях. При значении выше 14,7 В возможна неисправность регулятора напряжения, что может привести к «кипению» аккумулятора.

После замера без нагрузки включите ближний свет, обогрев заднего стекла и вентилятор печки. При включённой нагрузке напряжение не должно падать ниже 13,5 В. Если напряжение резко снижается – генератор не справляется с нагрузкой, необходима проверка обмоток и диодного моста.

Как определить неисправность по показаниям мультиметра

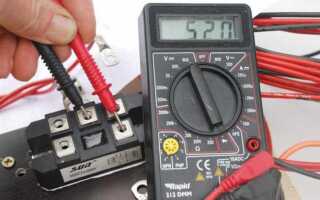

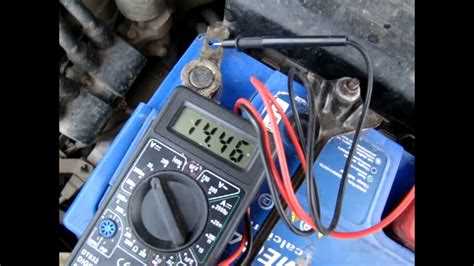

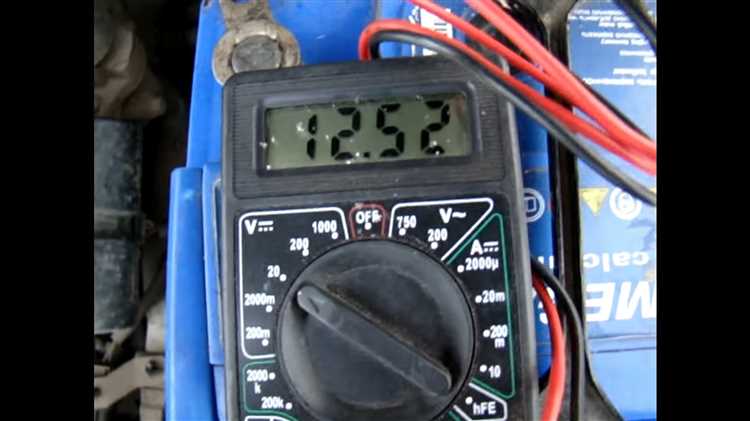

Нормальные показания на аккумуляторе при работающем двигателе составляют 13,8–14,4 В. Если напряжение ниже 13,8 В, это может свидетельствовать о неисправности в генераторе или регуляторе напряжения. В таком случае стоит проверить исправность диодов и состояние щеток генератора.

Если напряжение на аккумуляторе выше 14,4 В, это указывает на возможное повреждение регулятора напряжения. Перегрев аккумулятора или повреждение его элементов также могут стать следствием повышения напряжения выше нормальных значений.

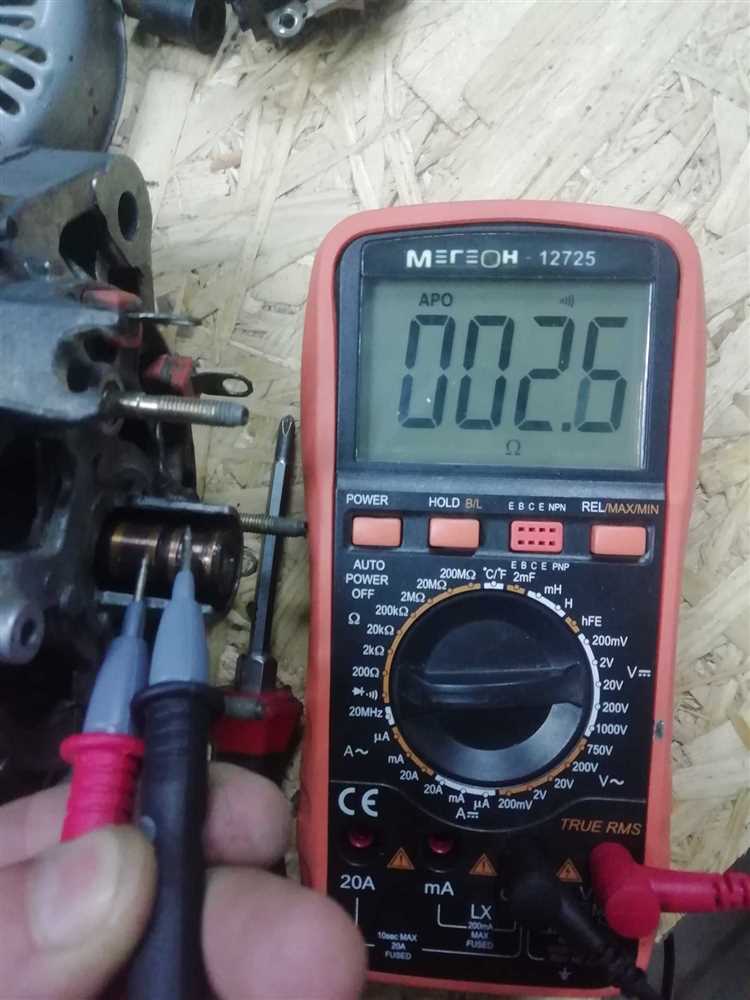

Для проверки диодов генератора мультиметром установите его в режим проверки диодов и измерьте сопротивление в обоих направлениях. При нормальном состоянии диодов сопротивление должно быть низким в одном направлении и высоким в другом. Если сопротивление одинаково в обоих направлениях или слишком высокое, это указывает на неисправность диодов.

При систематическом проведении этих измерений можно точно определить источник неисправности, будь то генератор, регулятор напряжения, аккумулятор или проводка.

Когда менять шоколадку: признаки, сроки и риски эксплуатации

Шоколадка генератора ВАЗ – важный элемент, обеспечивающий стабильную работу системы зарядки автомобиля. Ее замена требуется при возникновении различных признаков неисправности. Основные факторы, влияющие на срок службы шоколадки, включают ее возраст, эксплуатационные условия и качество изготовления.

Ниже представлены признаки, по которым можно определить необходимость замены шоколадки:

• Падение напряжения на выходе генератора. Если мультиметр показывает напряжение ниже нормы (обычно 13.8-14.4 В), это может свидетельствовать о неисправности диода или повреждении шоколадки.
• Перегрев генератора. Когда генератор перегревается, это может быть вызвано повреждением шоколадки, из-за чего происходит неравномерная нагрузка на систему зарядки.
• Снижение мощности освещения и других электрических систем. Если фары автомобиля тускнеют или другие устройства начинают работать с перебоями, причиной может быть неэффективная работа шоколадки.
• Необычные шумы и запахи от генератора. Появление странных звуков или запахов перегрева указывает на внутренние повреждения компонентов, включая шоколадку.

Когда менять шоколадку? Ориентировочные сроки замены зависят от следующих факторов:

• Возраст автомобиля. Для автомобилей, которым более 5-7 лет, рекомендуется проверять шоколадку каждые 50 000-70 000 км пробега.
• Условия эксплуатации. В условиях частых городских поездок и плохих дорог срок службы может сократиться до 40 000 км. Важно следить за состоянием генератора при значительных перепадах температур.
• Качество заменяющих частей. Использование дешевых или неоригинальных шоколадок снижает их срок службы, в таком случае замена может понадобиться уже через 30 000 км.

Невыполнение замены шоколадки в срок может привести к следующим рискам:

• Поломка генератора. Если шоколадка продолжит работать с неисправностями, это приведет к перегрузке и выходу из строя самого генератора.
• Повреждение аккумулятора. Неравномерное или недостаточное зарядное напряжение может привести к ускоренному износу аккумулятора.
• Снижение безопасности. Неправильная работа электрической системы может вызвать проблемы с освещением и другими критически важными системами автомобиля, что ухудшит безопасность в пути.

Поэтому важно регулярно проверять шоколадку генератора и при необходимости проводить ее замену. Выявление признаков неисправности на ранней стадии помогает избежать более серьезных проблем с электрической системой автомобиля.

Вопрос-ответ:

Как проверить шоколадку генератора ВАЗ мультиметром?

Для проверки шоколадки генератора ВАЗ с помощью мультиметра необходимо выполнить несколько шагов. Во-первых, нужно настроить мультиметр на измерение сопротивления. Затем, подключив один щуп к корпусу генератора (земле), а другой к выходным контактам, вы должны убедиться, что сопротивление между ними в пределах нормальных значений. Если оно слишком высокое или слишком низкое, это может свидетельствовать о неисправности диода или других элементов шоколадки.

Какие признаки неисправности шоколадки генератора ВАЗ?

Основные признаки неисправности шоколадки генератора ВАЗ включают: нестабильную работу электрооборудования автомобиля, признаки зарядки аккумулятора (например, слабо горящий индикатор на приборной панели), а также перерывы в подаче напряжения. Если мультиметр показывает отклонение от нормальных значений, например, отсутствие зарядного напряжения или излишнее его повышение, это может указывать на повреждение шоколадки.

Что делать, если мультиметр не показывает нормальные значения при проверке шоколадки генератора ВАЗ?

Если при проверке мультиметром шоколадки генератора ВАЗ не получены нормальные значения, следует выполнить следующие действия: сначала осмотреть провода на наличие повреждений или обрывов, затем проверить саму шоколадку на предмет коррозии или механических повреждений. В случае необходимости стоит заменить неисправные элементы или шоколадку в сборе.

Можно ли проверить шоколадку генератора ВАЗ без снятия с машины?

Да, шоколадку генератора ВАЗ можно проверить без её снятия с машины. Для этого достаточно подключить мультиметр к соответствующим контактам, проверить напряжение на выводах шоколадки и провести диагностику с помощью мультиметра. Однако для более точной проверки может понадобиться демонтаж генератора и проверка его компонентов отдельно.

Что может повлиять на точность проверки шоколадки генератора ВАЗ мультиметром?

На точность проверки шоколадки генератора мультиметром могут повлиять несколько факторов. Во-первых, важно, чтобы мультиметр был исправен и правильно настроен. Во-вторых, контакты и провода должны быть чистыми и надежно подключенными. Если присутствует коррозия или ослабление контактов, это может исказить результаты измерений. Также важно, чтобы генератор работал в нормальном режиме, иначе результаты проверки могут быть ненадежными.

Как правильно проверить шоколадку генератора ВАЗ с помощью мультиметра?

Для проверки шоколадки генератора ВАЗ мультиметром, нужно выполнить несколько простых шагов. Сначала отключите автомобиль от аккумулятора, чтобы избежать коротких замыканий. Далее настройте мультиметр на измерение сопротивления. Прикоснитесь щупами мультиметра к выводам шоколадки. Если мультиметр показывает бесконечное сопротивление, это может свидетельствовать о неисправности шоколадки, то есть об обрыве внутри. Если сопротивление слишком низкое, возможно, происходит замыкание. После этого важно проверить, есть ли на выходе шоколадки генератора соответствующее напряжение при работающем двигателе, чтобы убедиться, что она выполняет свою функцию корректно.

Что делать, если мультиметр показывает короткое замыкание при проверке шоколадки генератора ВАЗ?

Если при проверке шоколадки генератора мультиметр показывает короткое замыкание, это может указывать на повреждение изоляции проводов или внутреннее замыкание самой шоколадки. В первую очередь, убедитесь, что все подключения надежно закреплены и нет поврежденных проводов. Если проблема сохраняется, скорее всего, шоколадка требует замены. Перед заменой стоит проверить сам генератор и его другие компоненты на наличие неисправностей, так как часто замыкания происходят по причине перегрузки системы или неисправности других частей генератора.
