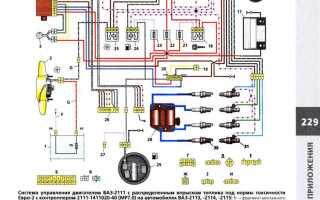

Как провести провода в дверь ваз 2114

Штатная проводка в дверях ВАЗ 2114 ограничена минимальным набором – питание на электрозамки, динамики и, в редких случаях, стеклоподъемники. Установка дополнительного оборудования – например, подсветки, кнопок управления или камер – требует самостоятельного проведения новых линий через междверной переход.

Основная сложность – прохождение провода от кузова в дверь через гофру, особенно при сохранении герметичности и надежности соединения. Заводская гофра часто не рассчитана на добавление новых кабелей, поэтому требуется замена на более вместительную или использование альтернативных решений, таких как силиконовые гофры от иномарок.

Перед началом работ необходимо полностью обесточить бортовую сеть. Снимается обшивка двери, а также пластиковые элементы стойки кузова. Оптимальный диаметр нового провода – 0,75–1 мм² для освещения и до 2,5 мм² для питания электромоторов. Для минимизации повреждений проводов при движении двери следует использовать гибкий многожильный провод в двойной изоляции, устойчивой к изгибам и перепадам температур.

Важно обеспечить качественный переход – отверстия в кузове и двери при необходимости расширяются сверлом до нужного диаметра, края обрабатываются, затем устанавливаются резиновые втулки или пластиковые проходки. Герметизация осуществляется автомобильным силиконом или бутиловым герметиком. Пайка и последующая термоусадка обязательны для всех соединений внутри двери.

Проверка выполненной работы осуществляется с открытой и закрытой дверью, под нагрузкой, с особым вниманием к отсутствию перетирания и перегрева. Надежное и безопасное проведение проводов в дверь – основа стабильной работы всех установленных устройств.

Как выбрать и подготовить гофру для двери ВАЗ 2114

Оптимальный диаметр гофры – 10–14 мм. При меньшем диаметре возникает риск передавливания проводов, при большем – сложность с установкой в штатные проемы. Длина подбирается с учетом полного открывания двери: минимально 25 см, но лучше – 30–35 см для свободного хода без натяга.

Материал гофры – полиэтилен низкого давления (ПНД) или термостойкий полипропилен. ПНД дешевле и гибче, но хуже переносит перепады температур. Полипропилен предпочтительнее: он сохраняет форму, не трескается на морозе и устойчив к УФ-излучению.

Рифление должно быть средней глубины. Слишком глубокое создаёт избыточное сопротивление изгибу, а мелкое – теряет защитные свойства. Проверить качество легко: согните гофру дугой – качественная не деформируется и не белеет на изгибе.

Перед установкой гофру нужно продуть воздухом, удалить заводскую пыль и возможный мусор. Для облегчения протяжки проводов используйте тонкий стальной тросик или плотную леску, предварительно смазав внутренность гофры силиконовой смазкой без масел.

Важно: не использовать сантехнические гофры – они имеют низкую стойкость к изгибу, быстро трескаются и не рассчитаны на постоянную вибрационную нагрузку в автомобиле.

Определение мест прокладки провода через стойку кузова

Для корректной прокладки провода в дверь ВАЗ 2114 необходимо выбрать участок стойки кузова, обеспечивающий минимальную подвижность и защиту от механических повреждений. Наиболее рациональным местом считается область между петлями двери, где отсутствует сильное смещение металла при открывании.

• Проверь штатное гофрированное отверстие у передней двери – оно расположено под верхней петлей и закрыто заглушкой. Его можно использовать для установки гибкой гофры с проводом.
• Если штатное отверстие занято или повреждено, выбери участок на 3–5 см ниже нижней дверной петли. Здесь металл менее подвержен деформациям, и есть возможность установить пластиковую втулку для защиты изоляции провода.
• Убедись, что внутренняя часть стойки не перекрыта усилителями кузова. Для этого сними облицовку стойки и осмотри ее на наличие препятствий.
• Избегай мест рядом с дверным ограничителем – постоянное движение может привести к излому провода даже при использовании гофры.
• Отверстие для ввода провода сверли только в перпендикулярной плоскости, строго контролируя глубину сверления (не более 1.5 мм), чтобы не повредить внутренние элементы стойки.

Перед сверлением обязательно проверь обратную сторону стойки через салон, чтобы избежать контакта с электропроводкой, кронштейнами и сварными швами. После подготовки отверстия установи резиновый сальник или гофру, защищающую провод от перетирания.

Создание отверстий в кузове и двери без повреждений лакокраски

Для безопасного сверления отверстий под проводку в кузове и двери ВАЗ 2114 требуется подготовка поверхности и инструментов. Используй малярную ленту – наклей её в месте предполагаемого сверления. Она предотвращает растрескивание лака и сколов по краям отверстия.

Выбирай только острое сверло по металлу диаметром 6–8 мм, в зависимости от сечения гофры. Предварительно накерни точку сверления керном и молотком, чтобы исключить соскальзывание сверла. Сверли на малых оборотах, не оказывая сильного давления. Используй масло (например, WD-40 или машинное), чтобы избежать перегрева металла и лака.

После сверления сразу зачисти кромки отверстия круглым напильником и обработай их антикоррозийным грунтом или цинк-содержащей пастой. Дождавшись высыхания, нанеси герметик по периметру и установи резиновый ввод – он предотвратит повреждение изоляции проводов и попадание влаги внутрь двери.

Для двери сверли в нижней части торца, ближе к стандартному жгуту, чтобы избежать пересечения с механизмом стеклоподъёмника. В кузове оптимальное место – внутренняя часть стойки, вблизи заводского отверстия, если оно не используется.

Не допускается сверление на окрашенных внешних участках и вблизи сварных швов – это приведёт к нарушению антикоррозийной защиты. Работы проводи при температуре выше +10 °C, чтобы лак не стал хрупким.

Выбор и установка разъёмов для удобного снятия двери

Для упрощения демонтажа двери ВАЗ 2114 целесообразно установить разъёмы, позволяющие быстро отключить электропроводку без разрезания проводов. Наиболее подходящий вариант – герметичные многоштырьковые разъёмы типа «папа-мама» с защёлкой, рассчитанные на уличное использование.

• Оптимальное количество контактов – от 8 до 12, чтобы учесть питание стеклоподъёмников, динамиков, центрального замка и сигналов от дверных датчиков.
• Токовая нагрузка на контакт – не менее 5 А. При подключении стеклоподъёмников – от 10 А.
• Тип корпуса – влагозащищённый (IP65 и выше), пластиковый или алюминиевый, устойчивый к вибрациям и перепадам температур.
• Диаметр провода – до 1,5 мм². При необходимости силовые цепи (например, стеклоподъёмник) проводятся отдельными жилами с более толстыми штырями.

Установка:

1. Выбрать место на стойке кузова и в торце двери, где разъём будет защищён от прямого попадания воды и грязи.
2. Просверлить отверстие под разъём, соответствующее его внешнему диаметру. Обработать края антикором.
3. Закрепить одну часть разъёма на кузове с внутренней стороны стойки, вторую – на двери. Использовать болтовое соединение или термоклеевой герметик для исключения люфта.
4. Обжать контакты качественным кримпером, не допуская перегрева или ослабления соединения. Не использовать пайку – она склонна к разрушению при вибрациях.
5. Провести тест на соединение всех цепей и проверить работоспособность до установки двери.

При правильной установке разъёмы обеспечивают надёжное соединение и позволяют снимать дверь за 2–3 минуты без инструментов.

Прокладка проводов через гофру без их повреждения

Перед началом работ гофру необходимо тщательно осмотреть – она не должна иметь надрывов, острых краёв или деформаций. Для ВАЗ 2114 рекомендуется использовать гофру диаметром не менее 10 мм, выполненную из мягкого ПВХ или полиамида.

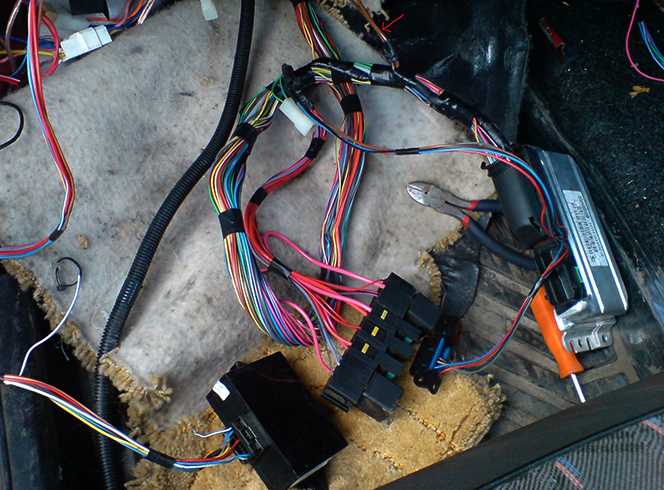

Провода предварительно собираются в жгут. Для этого используется термоусадочная трубка или изолента с шагом 10–15 см. Жгут должен быть плотным, но не тугим – избыточное сжатие увеличивает риск повреждения при протяжке.

Перед протяжкой жгута внутрь гофры продевается прочная нейлоновая протяжка или стальная жилка от старого троса. Конец жилки аккуратно закрепляется к жгуту с помощью изоленты, при этом обмотка должна иметь плавный переход, без выступов и ступеней. Лучше избегать узлов и перегибов – они создают точки напряжения внутри гофры.

Смазка жгута силиконовой смазкой или жидким мылом значительно облегчает прохождение, особенно при наличии изгибов. Использование масел и WD-40 не рекомендуется – они разрушают изоляцию и могут повлиять на контактные соединения.

Протяжку нужно выполнять плавно, без рывков. Если возникает сопротивление – жгут вытягивается обратно и проверяется на зацепы. Попытки «продавить» его усилием могут привести к перетиранию или обрыву жил внутри.

После прохождения жгута проверяется его целостность мультиметром – на прозвон и отсутствие короткого замыкания. Далее гофра герметизируется с обеих сторон – термоусадкой или резиновыми уплотнителями, чтобы исключить попадание влаги и грязи.

Защита проводки от перетирания и влаги в подвижных зонах

При проведении проводки через двери автомобиля ВАЗ 2114 особое внимание следует уделить защите проводов от механических повреждений и воздействия влаги. Подвижные элементы двери создают высокие риски для проводки, так как она подвергается трению и возможному попаданию воды. Чтобы минимизировать эти риски, применяют несколько методов защиты.

Первым шагом является использование защитных трубок или гофрированных рукавов. Они обеспечивают надежную изоляцию проводки от внешних воздействий. Рекомендуется выбирать гофру с прочными стенками, устойчивую к износу. Лучше всего подходят пластиковые или резиновые варианты, которые эффективно защищают от перетирания и воздействия влаги.

Кроме того, важно обеспечить герметичность места входа проводки в дверь. Для этого применяют силиконовые уплотнители или герметики, которые предотвращают попадание воды в зону соединения проводов с дверью. Герметизация в месте прохождения проводки через корпус двери гарантирует защиту от внешней среды и продлевает срок службы проводки.

Также рекомендуется использовать специальные обжимные муфты для защиты соединений проводов. Муфты должны быть оснащены влагостойкими покрытиями, такими как термоусадочные трубки с клеевым слоем внутри. Это обеспечит не только защиту от механического воздействия, но и от попадания влаги в места соединений, что крайне важно для долгосрочной эксплуатации.

Важным аспектом является выбор правильных проводников. Для использования в подвижных зонах дверей предпочтительны провода с усиленной изоляцией, устойчивой к механическому воздействию и воздействию высоких или низких температур. Эти провода обеспечат долговечность и стабильность работы даже при постоянных колебаниях и вибрациях.

Наконец, при прокладке проводки необходимо избегать острых углов и точек контакта с металлическими частями двери. Для этого можно использовать мягкие прокладки, которые предотвращают перетирание изоляции на проводах. Рекомендуется также прокладывать проводку в местах, где минимален контакт с движущимися частями.

Проверка целостности подключения и устранение возможных ошибок

После того как провода проложены и подключены, необходимо проверить правильность установки и целостность соединений. Это обеспечит стабильную работу электрической системы автомобиля.

Для начала осмотрите каждое подключение на предмет слабых контактов, коррозии или повреждений изоляции. Используйте мультиметр для измерения сопротивления между контактами. Нормальное сопротивление должно быть близким к нулю, что означает отсутствие дефектов в проводах и соединениях. Если сопротивление высоко, необходимо устранить дефект.

Важным моментом является правильное крепление проводов. Плохое соединение может привести к перегреву и короткому замыканию. Используйте зажимы и обжимные клещи для надежной фиксации проводов. Неправильное соединение проводки – одна из распространенных причин неисправности.

Кроме того, важно проверить изоляцию проводов. Если на проводах есть повреждения или изоляция порвана, нужно заменить участок или изолировать поврежденное место с помощью термоусадочной трубки. Если проводки проходят через металлические элементы, используйте защитные прокладки или кабельные гильзы, чтобы избежать трения и повреждения изоляции.

При проверке целостности подключений стоит обратить внимание на возможные сбои в электроприборах, которые питаются от новых проводов. Для этого включите все системы, использующие подключенные провода, и проверьте их работу. Например, если это датчики или элементы освещения, убедитесь, что они включаются и работают корректно.

Если при проверке возникают ошибки, такие как отсутствие питания или неправильная работа устройств, проведите следующие шаги:

• Проверьте все соединения, убедитесь, что они плотные и хорошо закреплены.
• Проверьте на наличие короткого замыкания, проводя тест с мультиметром в режиме измерения сопротивления между проводами.
• Если проводка была повреждена, замените её полностью или используйте качественные соединительные элементы для ремонта.

После того как все проверки пройдены, снова проведите тестирование работы всех систем автомобиля, чтобы убедиться в исправности проводки и отсутствии ошибок.

Вопрос-ответ:

Какие инструменты потребуются для прокладки проводов в дверь ВАЗ 2114?

Для выполнения этой работы вам понадобится несколько базовых инструментов. Во-первых, нужно подготовить отвертки для снятия обшивки дверей. Это могут быть как крестовые, так и плоские отвертки. Для работы с проводами вам пригодятся бокорезы, чтобы аккуратно обрезать старые или лишние провода. Также потребуется паяльник, если вам нужно будет соединить проводники, и изолента или термоусадочные трубки для изоляции. Возможно, вам потребуется дрель, если необходимо будет просверлить отверстия для проводов.

Как правильно снять обшивку двери ВАЗ 2114 для проведения проводов?

Чтобы снять обшивку двери, начинайте с удаления декоративных элементов, таких как ручка двери и пластиковые заглушки. Обычно для этого используются плоские отвертки или специальный инструмент для демонтажа. Затем открутите все крепежные винты, которые держат панель. Не забудьте отключить провода от дверных замков и кнопок управления стеклоподъемниками. После того как все винты сняты, аккуратно отщелкните обшивку, начиная с нижней части, и снимите ее. Следите, чтобы не повредить пластиковые крепления.

Какие шаги нужно предпринять, чтобы провести провода через дверной механизм без повреждений?

Для того чтобы провести проводку через дверь, важно правильно подготовить каналы для проводов. Начните с выбора подходящего места для прокладки проводов, чтобы они не мешали движению дверных механизмов, таких как стеклоподъемник или дверной замок. Чтобы избежать повреждений, проложите провода в специальных гофрированных трубках или используйте защитные рукава. Не забудьте проверить, чтобы проводка не попадала под воздействие движущихся частей, таких как двери или стекло, иначе это может привести к короткому замыканию или повреждению проводов.

Можно ли прокладывать проводку в дверь ВАЗ 2114 без специальных знаний?

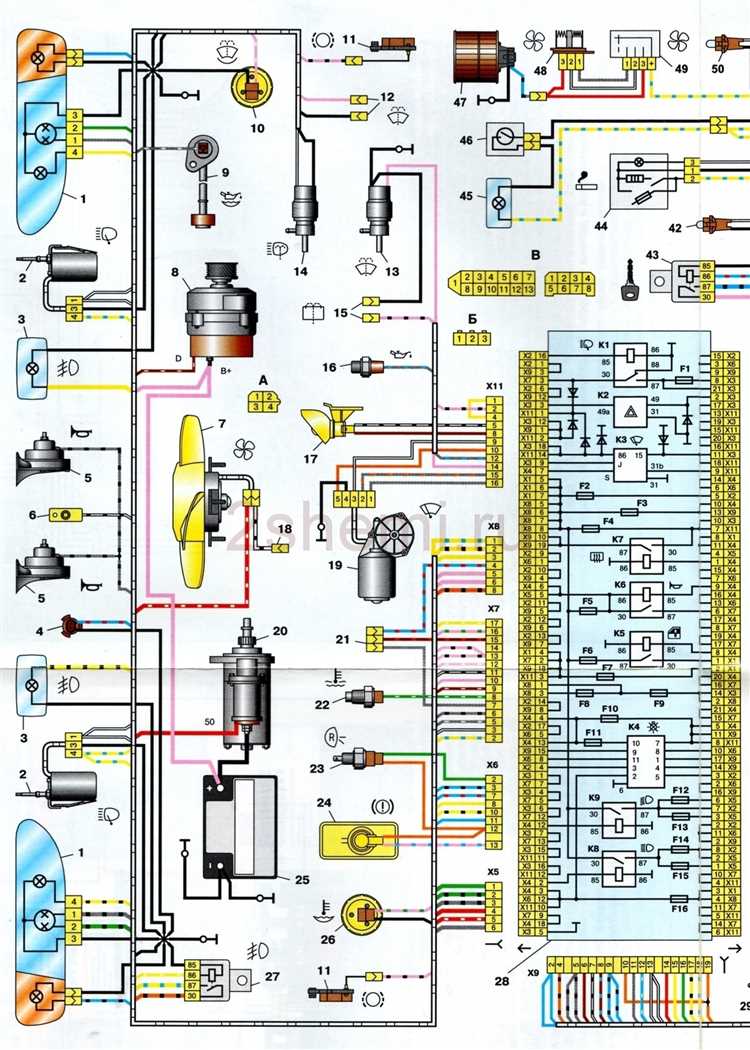

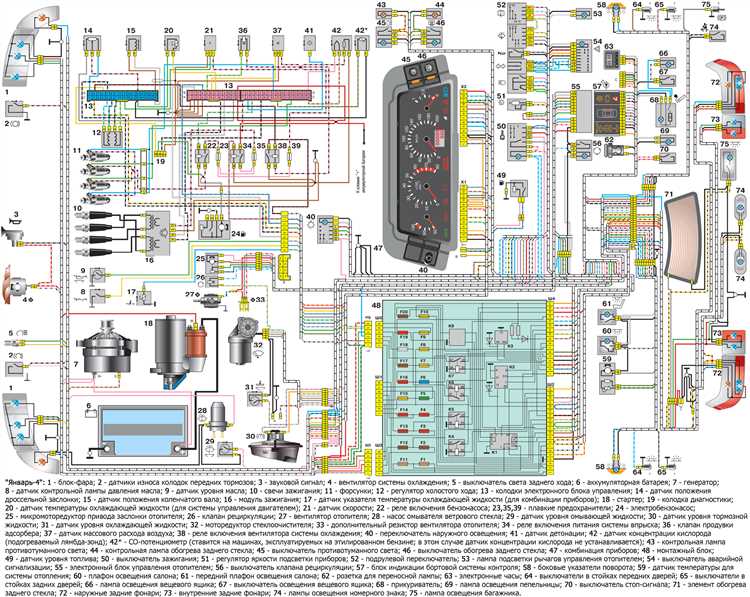

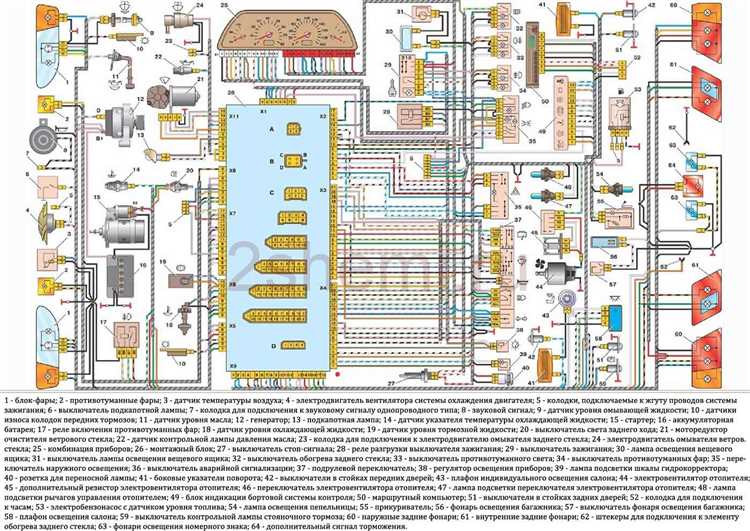

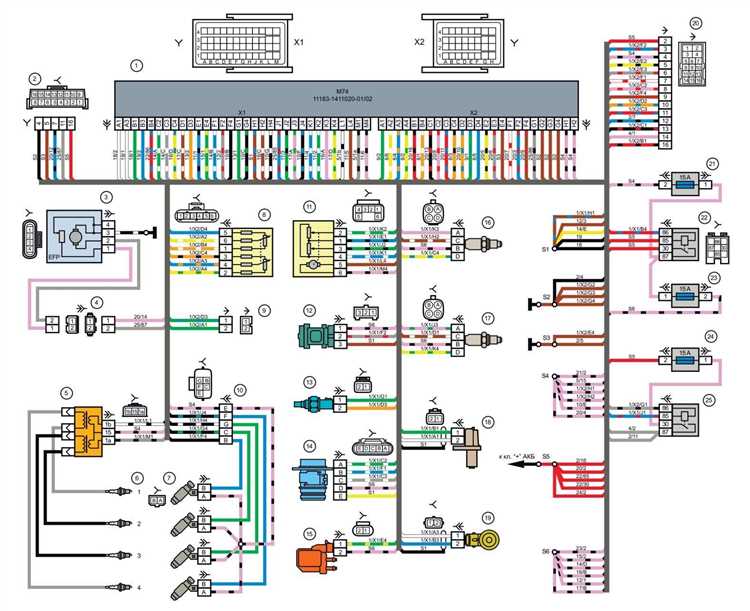

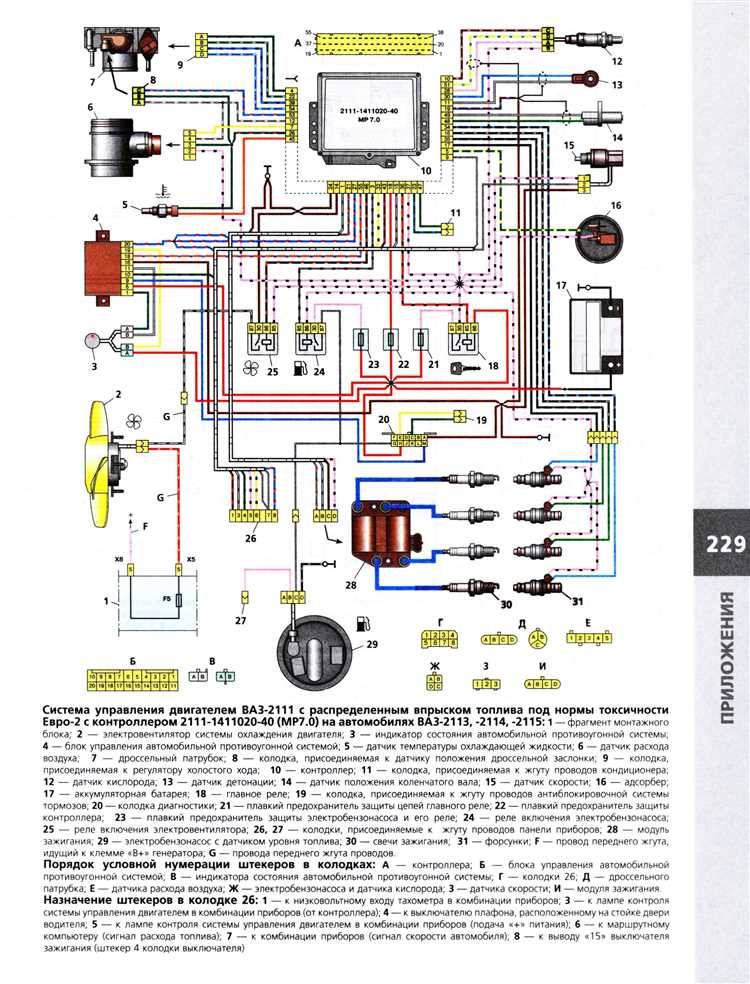

В принципе, работу по прокладке проводки в дверь ВАЗ 2114 можно выполнить без глубоких технических знаний, но важно соблюдать аккуратность и следовать инструкции. Начинающим можно порекомендовать изучить схему электропроводки автомобиля и иметь при себе руководство по ремонту модели. Также важно иметь базовые навыки работы с инструментами и соблюдать меры безопасности, чтобы не повредить элементы двери или систему электрики автомобиля. В случае сомнений, можно проконсультироваться с более опытными людьми или обратиться в автосервис.

Какие возможные проблемы могут возникнуть при прокладке проводов в двери автомобиля?

При прокладке проводов в двери могут возникнуть несколько проблем. Во-первых, если неправильно выбрать место для проводки, это может повлиять на работу дверных механизмов, таких как стеклоподъемники или замки. Также возможны проблемы с изоляцией проводов, если она недостаточно качественная или неплотно зафиксирована. Важным моментом является предотвращение замыкания проводов на металлические элементы двери. Еще одна частая проблема — это повреждения проводки, если провод будет слишком натянут или окажется под воздействием внешних факторов, например, влаги или грязи.
