Диодный мост генератора ВАЗ играет ключевую роль в преобразовании переменного тока, вырабатываемого статорной обмоткой, в постоянный ток, необходимый для питания бортовой сети автомобиля. При выходе из строя хотя бы одного из диодов нарушается стабильность зарядки аккумулятора, могут наблюдаться просадки напряжения или его полное отсутствие.
Для проверки исправности диодного моста потребуется цифровой мультиметр с функцией прозвонки. Важно производить измерения непосредственно на снятом генераторе или, как минимум, при отключённой от него бортовой проводке, чтобы исключить влияние других цепей.
Особое внимание следует уделить выпрямительным диодам, соединённым с корпусом – они проверяются относительно «массы» генератора. При обнаружении пробоя или обрыва хотя бы одного диода весь мост подлежит замене, так как пайка и демонтаж элементов затруднены из-за герметичного исполнения.
Проверка диодного моста – это обязательная процедура при диагностике проблем с зарядкой. Даже если обмотки статора и ротора исправны, неисправный мост способен полностью парализовать работу генератора. Рекомендуется проводить такую диагностику при каждом подозрении на нестабильное напряжение в сети.
Как определить, где находится диодный мост в генераторе ВАЗ

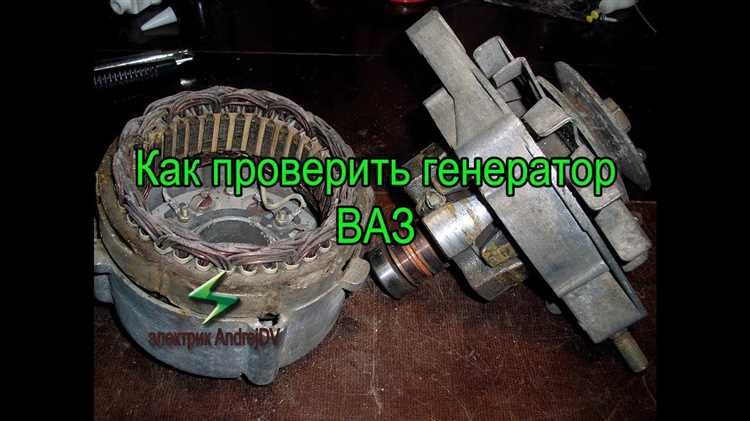

Диодный мост в генераторе ВАЗ размещён непосредственно внутри корпуса генератора и крепится к задней крышке. Для его обнаружения потребуется снять генератор с двигателя и демонтировать заднюю крышку, открутив крепёжные винты.

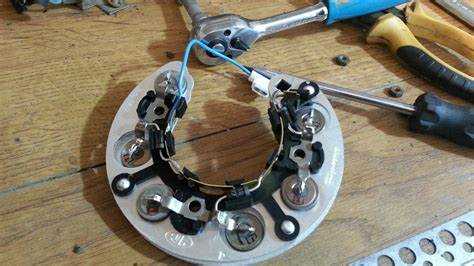

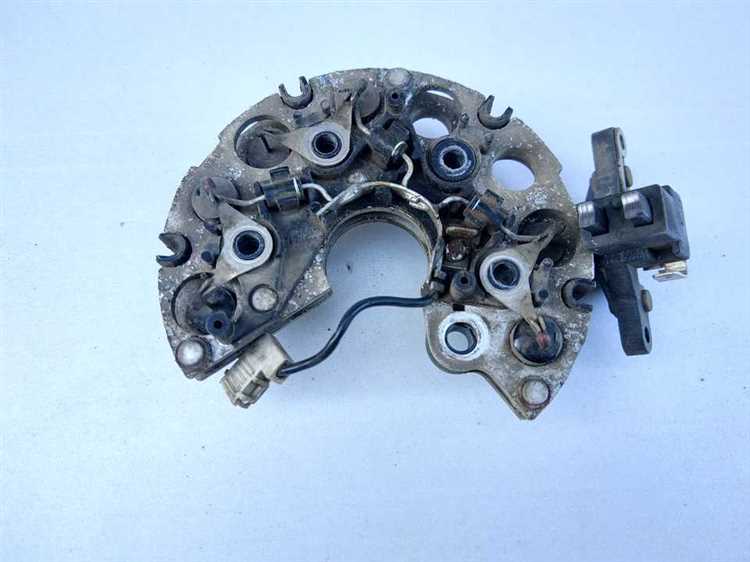

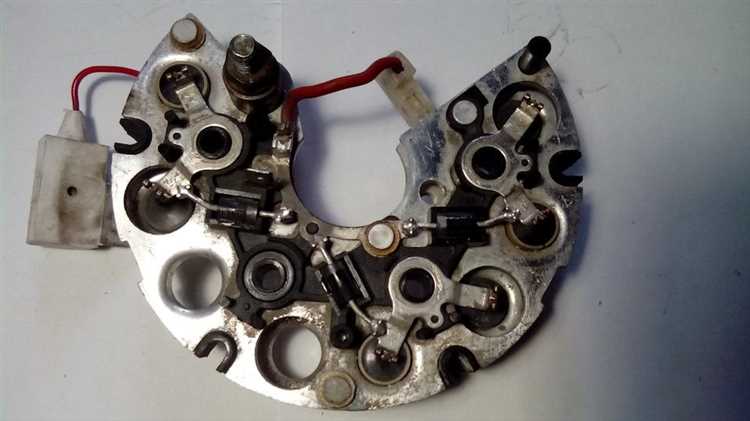

После снятия крышки становится виден металлический радиатор с несколькими впаянными диодами – это и есть диодный мост. Он обычно выполнен в виде подковы или пластины с тремя положительными и тремя отрицательными диодами, соединёнными с обмоткой статора и массой корпуса. Радиатор диодного моста может иметь характерный алюминиевый блеск или быть покрыт защитным лаком.
Опознав диодный мост визуально, убедитесь в его целостности: не должно быть следов перегрева, трещин в пайке и повреждённых дорожек. Только после этого можно приступать к его прозвонке мультиметром.
Какие инструменты понадобятся для прозвонки диодного моста
Как правильно отсоединить диодный мост от генератора перед проверкой
Перед отсоединением диодного моста необходимо снять генератор с двигателя и разместить его на устойчивой поверхности. Обязательно отключите аккумулятор, чтобы исключить короткое замыкание при демонтаже.
Сначала выкрутите винты, крепящие заднюю крышку генератора. Аккуратно снимите крышку, чтобы не повредить щётки и регулятор напряжения. Осмотрите внутренности генератора – грязь и остатки масла могут мешать точному тестированию.
Диодный мост подключён к статору тремя контактами и к корпусу генератора через крепёжные винты. Используйте отвёртку с изолированной ручкой и торцевой ключ подходящего размера. Отсоедините три провода от обмотки статора, зафиксировав порядок подключения для последующей сборки.
Открутите крепёжные винты диодного моста. В некоторых моделях ВАЗ может понадобиться извлечь термопасту или теплоотводящую прокладку – удалите её осторожно, не повредив контактные площадки. Извлеките диодный мост, при необходимости поддев его пластиковой частью отвёртки.
Проверьте целостность изоляции между диодным мостом и корпусом генератора. Следите, чтобы ни один контакт не остался подключён – это повлияет на корректность проверки при прозвонке.
Как прозвонить прямые диоды диодного моста мультиметром
Для проверки прямых диодов потребуется цифровой мультиметр с функцией «прозвонки диодов». Диодный мост ВАЗ включает три прямых диода, подключённых анодами к выходу статора, катодами – к плюсу системы.
Алгоритм прозвонки:
- Переведите мультиметр в режим проверки диодов (символ стрелки с чертой).
- Отключите генератор от сети автомобиля и снимите заднюю крышку.
- На экране должно отобразиться падение напряжения в диапазоне 0,4–0,7 В. Это свидетельствует о нормальной проводимости в прямом направлении.
- Поменяйте щупы местами. Мультиметр должен показать «OL» или «1» (обрыв). Это указывает на отсутствие тока в обратном направлении.
Если при прямом подключении сопротивление стремится к нулю, диод пробит. Если в обе стороны отображается обрыв – диод обрывной или перегорел. Все замеры следует повторить для каждой из трёх фаз.
Как прозвонить обратные диоды и выявить пробитые элементы
Обратные (защитные) диоды в генераторе ВАЗ служат для защиты обмотки возбуждения от перенапряжений. Их неисправность приводит к нестабильной работе генератора и возможному выходу из строя регулятора напряжения.
Для проверки потребуется цифровой мультиметр с функцией прозвонки диодов. Работы проводятся при отключённой аккумуляторной батарее и снятом генераторе.
- Переведите мультиметр в режим проверки диодов (значок стрелки с чертой).
- Мультиметр должен показать падение напряжения в пределах 400–700 мВ. Значение 0 мВ указывает на пробой, более 800 мВ или «обрыв» – на разрушение перехода.
- Поменяйте полярность щупов. Если диод исправен, на дисплее должна быть «1» или «OL» (обрыв). Показания ниже 100 мВ говорят о пробое.
- Повторите проверку для каждого обратного диода индивидуально, чтобы исключить возможность ложного срабатывания из-за параллельных соединений.
При выявлении пробитого диода меняйте весь диодный мост или перепаивайте конкретный элемент, если конструкция позволяет.
Какие признаки указывают на неисправность диодного моста при прозвонке
При прозвонке диодного моста генератора ВАЗ можно выявить несколько признаков, указывающих на его неисправность. Первое, на что следует обратить внимание, это сопротивление в одной из цепей. В исправном диодном мосту сопротивление на выходах диодов при проверке с обеих сторон должно различаться. Односторонний проводник должен показывать низкое сопротивление (несколько Ом), а с другой стороны – высокое. Если сопротивление одинаково с обеих сторон, это признак повреждения диода.
Если при прозвонке на одном из диодов возникает короткое замыкание (на обоих полюсах мультиметра показывается нулевое сопротивление), то этот диод неисправен и подлежит замене. В случае, если в процессе тестирования обнаруживается высокий уровень сопротивления или его отсутствие на всех диодах, это может указывать на повреждение диодного моста в целом.
Неисправность также может быть связана с ослаблением контактов в местах подключения проводов, что может привести к нестабильной работе генератора. В этом случае необходимо проверить соединения и подтянуть контакты. Если проблемы с контактами нет, но генератор продолжает работать ненормально, скорее всего, неисправен сам диодный мост.
Для диагностики рекомендуется не только прозванивать диоды, но и проверять их на работу при нагрузке, используя внешний источник питания. Если при подключении напряжение на выходе генератора колеблется или исчезает, это подтверждает неисправность диодного моста.
Вопрос-ответ:
Как проверить исправность диодного моста генератора ВАЗ?
Для проверки диодного моста на ВАЗ необходимо использовать мультиметр. Сначала отключите аккумулятор и отсоедините провода от генератора. Затем с помощью мультиметра измерьте сопротивление между выводами диодов. В норме сопротивление должно быть разным в зависимости от направления проверки: в одном направлении сопротивление будет высоким, в другом — низким. Если в обоих направлениях сопротивление одинаковое или слишком низкое, это указывает на неисправность диодов.
Какие признаки говорят о том, что диодный мост генератора на ВАЗ вышел из строя?
Основные признаки неисправности диодного моста генератора включают: постоянные проблемы с зарядкой аккумулятора, когда вольтметр показывает низкое напряжение, даже при исправном аккумуляторе. Также может возникнуть неприятный шум или запах перегрева от генератора. В некоторых случаях при неисправности диодов наблюдается повышение напряжения в системе, что может привести к повреждению других электрических компонентов автомобиля.
Нужно ли снимать генератор, чтобы проверить диодный мост ВАЗ?
В большинстве случаев проверку диодного моста можно выполнить без снятия генератора, используя мультиметр для измерения сопротивления. Однако, если необходимо произвести замену диодного моста, то генератор придется снять с автомобиля, так как доступ к его внутренним компонентам будет затруднен.
Какой диодный мост стоит поставить на генератор ВАЗ?
Выбор диодного моста зависит от модели генератора вашего автомобиля. Для большинства автомобилей ВАЗ подходят стандартные диодные мосты с рабочим напряжением 12 В. При замене важно выбрать качественные компоненты, которые будут соответствовать характеристикам оригинала. Рекомендуется использовать диоды от известных производителей, чтобы избежать проблем с качеством и долговечностью.
Можно ли самому заменить диодный мост на генераторе ВАЗ или нужно обращаться в сервис?
Замена диодного моста на генераторе ВАЗ возможна своими силами, если есть опыт работы с электрикой и соответствующие инструменты. Процесс включает снятие генератора, разборку его корпуса, замену неисправных диодов и сборку устройства обратно. Если вы не уверены в своих силах, лучше обратиться к специалистам, так как неправильная сборка может привести к новым поломкам.
Как проверить исправность диодного моста генератора ВАЗ?
Для проверки диодного моста генератора ВАЗ, нужно использовать мультиметр. Сначала отсоедините генератор от автомобиля и снимите его с креплений. Подключите мультиметр к выводам диодного моста, измеряя сопротивление. Если прибор показывает низкое сопротивление в одну сторону и бесконечное в другую, это нормальный показатель. Если сопротивление равно нулю или одинаково в обе стороны, это свидетельствует о неисправности диода. Также важно проверить, нет ли пробоев на выводах диодов, что может привести к неправильной работе генератора.
