Как прозвонить диодный мост генератора ваз 2110

Диодный мост генератора ВАЗ 2110 играет ключевую роль в преобразовании переменного тока, вырабатываемого статором, в постоянный ток для питания бортовой сети и зарядки аккумулятора. При выходе из строя одного или нескольких диодов возможны скачки напряжения, разряд аккумулятора и сбои в работе электрооборудования. Чтобы избежать дальнейших повреждений, проверку необходимо выполнить при первых признаках неисправности.

Для диагностики используется цифровой мультиметр с функцией прозвонки диодов. Снимать генератор с автомобиля не обязательно – достаточно обеспечить доступ к контактам выпрямительного блока. Проверка проводится на обесточенном автомобиле, с отключённой клеммой аккумулятора, чтобы исключить ложные показания и короткие замыкания.

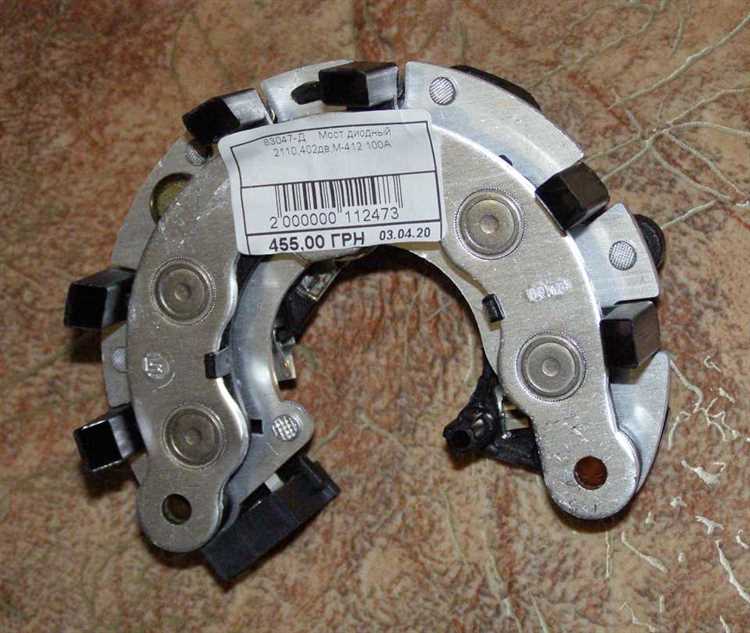

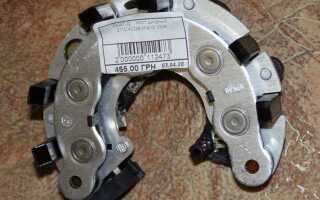

На диодном мосту ВАЗ 2110 установлено шесть диодов: три положительных и три отрицательных. Каждый из них должен пропускать ток в одном направлении и блокировать в обратном. Нарушение этого принципа – признак пробитого или обрывного диода. Нормальное падение напряжения при прозвонке исправного диода – от 0,4 до 0,6 В в прямом направлении. В обратном – мультиметр должен показывать «1» или «OL», что означает отсутствие проводимости.

Подготовка генератора к проверке: снятие и визуальный осмотр

Отключить клемму «минус» от аккумулятора. Под капотом открутить гайку крепления плюсового провода от генератора ключом на 10, снять провод. Отсоединить разъём с управляющими проводами. Ослабить натяжной болт крепления генератора к кронштейну. Снять ремень привода. Выкрутить болты крепления корпуса генератора к двигателю и извлечь его из посадочного места.

Осмотреть корпус генератора. Коррозия на алюминиевых элементах, следы перегрева (потемнение, оплавления), запах гари указывают на перегрузку или короткое замыкание. Проверить состояние контактов на клеммах – обгоревшие или окисленные разъёмы нуждаются в очистке и при необходимости замене. Обратить внимание на состояние обмотки статора через вентиляционные отверстия: потемнение лака, обугленные участки – признаки повреждения.

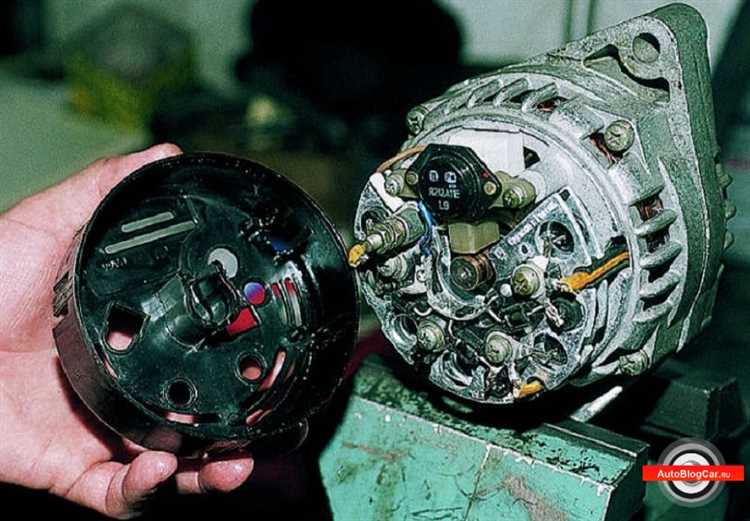

Проверить целостность диодного моста и контактных соединений на задней крышке генератора. Любые трещины, механические повреждения, отслоения дорожек платы – повод для последующей замены. Убедиться в отсутствии люфта и посторонних шумов при прокручивании ротора вручную. Сильный люфт или шорох указывают на износ подшипников или разбалансировку.

Выбор режима мультиметра для диагностики диодного моста

Для проверки диодного моста генератора ВАЗ 2110 мультиметр необходимо перевести в режим прозвонки диодов. На большинстве приборов этот режим обозначается символом стрелки, упирающейся в вертикальную линию. При его активации мультиметр подаёт на щупы напряжение около 2 В, достаточное для открытия кремниевых диодов.

Если режим диодной прозвонки отсутствует, можно использовать режим измерения сопротивления на пределах до 2 кОм. Однако в этом случае показания менее наглядны, а направление проводимости придётся определять по относительным значениям сопротивления: прямое должно быть в пределах 400–700 Ом, обратное стремится к бесконечности.

Перед началом диагностики щупы мультиметра следует подключить строго по полярности: красный – к аноду, чёрный – к катоду. При обратной полярности на экране должна отображаться единица или «OL» – отсутствие проводимости. Наличие показаний в обе стороны указывает на пробой диода. Отсутствие проводимости в обеих полярностях говорит о его обрыве.

Для повышения точности измерений рекомендуется отключить генератор от сети автомобиля и демонтировать диодный мост. Это исключает влияние других компонентов цепи на результаты диагностики.

Проверка диодов на наличие пробоя в прямом направлении

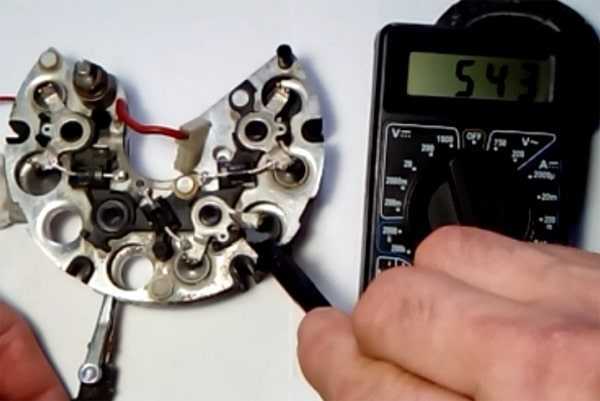

Установите мультиметр в режим проверки диодов. Красный щуп подключите к аноду проверяемого диода, черный – к катоду. Исправный диод в прямом направлении должен показать падение напряжения в диапазоне от 0,4 до 0,7 В для кремниевых диодов. Значение ниже 0,3 В или равное нулю свидетельствует о пробое – диод не ограничивает ток, теряя выпрямительные свойства.

Если мультиметр фиксирует одинаковое низкое сопротивление при смене полярности подключения – диод пробит. В таком случае он подлежит замене, так как дальнейшая эксплуатация генератора приведет к просадке напряжения и переразряду аккумулятора.

При сомнениях повторите измерение, предварительно очистив контактные площадки от окислов и остатков электролита. Погрешности могут возникать из-за плохого контакта или влажности.

Проверка диодов на обрыв и пробой в обратном направлении

Для проверки диодов в диодном мосту генератора ВАЗ 2110 требуется мультиметр с функцией прозвонки или измерения падения напряжения в диодном режиме. Перед началом проверки необходимо демонтировать диодный мост и визуально убедиться в отсутствии следов перегрева и механических повреждений.

Проверка на обрыв выполняется в режиме прозвонки. Один щуп мультиметра подключается к аноду, второй – к катоду. При исправном диоде на дисплее отобразится значение от 400 до 700 мВ. Если отображается «1» или «OL» – диод в обрыве. Переверните щупы: если снова «OL», диод точно в обрыве.

Проверка на пробой в обратном направлении выполняется аналогично, но с инверсией полярности щупов. Исправный диод не должен пропускать ток в обратном направлении – дисплей покажет «OL». Если мультиметр показывает значение ниже 200 мВ, диод пробит и требует замены.

Для упрощения приведена последовательность действий при проверке всех диодов моста:

Особое внимание уделите силовым диодам: именно они чаще выходят из строя при перегрузках. Недопустимо устанавливать диоды с пробоем, даже если остальные параметры исправны.

Как проверить положительные и отрицательные диоды по отдельности

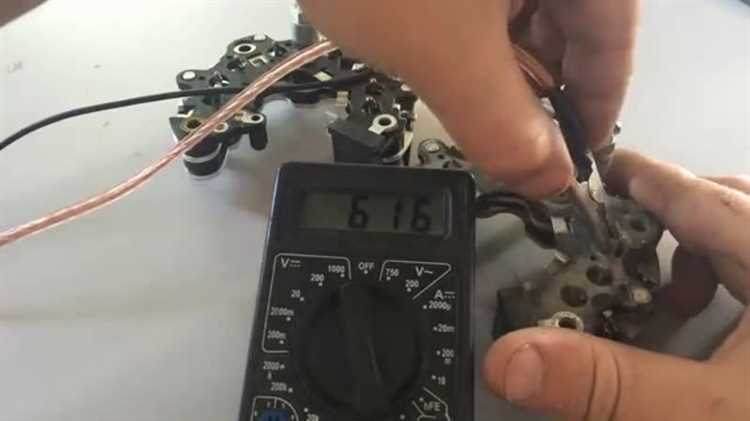

Для проверки диодов диодного моста генератора ВАЗ 2110 мультиметром переведите прибор в режим прозвонки или измерения падения напряжения на переходе. Отключите генератор от сети автомобиля и снимите пластиковую крышку, закрывающую выпрямительный блок.

Положительные диоды соединены анодами с обмоткой статора, а катоды – с плюсовой шиной. Чтобы проверить каждый положительный диод:

• Черный щуп – к контактной пластине плюсовой шины.
• Исправный диод покажет падение напряжения от 0,4 до 0,7 В.
• Поменяйте щупы местами: мультиметр должен показать «обрыв» (OL).

Отрицательные диоды подключены катодами к обмотке, аноды – к корпусу (минусу). Для их проверки:

• Красный щуп – к корпусу (минус генератора).
• Исправный диод также покажет от 0,4 до 0,7 В.
• При смене полярности должно быть OL.

Если при обеих полярностях мультиметр показывает одинаковое значение или «0», диод пробит. Если при прямом подключении «OL», диод в обрыве. Проверку нужно повторить для каждого из шести диодов.

Особенности проверки трёхфазного диодного моста

Перед началом проверки убедитесь, что генератор отключён от бортовой сети автомобиля, а аккумулятор отсоединён. Это предотвратит возможные повреждения устройства и защитит от короткого замыкания.

Основные этапы проверки:

1. Проверка мостовой схемы: После проверки каждого диода рекомендуется проверить мостовую схему в целом. Подключите мультиметр в режим измерения напряжения, запустите двигатель и наблюдайте за показаниями. Если напряжение на выходе моста нестабильно или отсутствует, это может свидетельствовать о повреждении моста или неправильной работе одного из диодов.

При обнаружении неисправностей, таких как короткое замыкание или обрыв диода, необходимо заменить неисправный элемент. Важно помнить, что повреждение одного из диодов может привести к поломке всей системы, поэтому замена должна быть выполнена вовремя.

Распространённые ошибки при измерениях мультиметром

• Неверный выбор режима измерения. При проверке диодов необходимо использовать режим тестирования диодов или измерения сопротивления. В случае выбора режима измерения напряжения или тока, мультиметр может не дать точного результата, особенно если проверяется состояние диодов в схеме с постоянным током.
• Неправильная полярность щупов. Диоды обладают свойством пропускать ток в одном направлении. При подключении щупов мультиметра с обратной полярностью, результат может быть интерпретирован как «неисправный» диод, хотя на самом деле он рабочий.
• Недооценка сопротивления в цепи. Мультиметры часто имеют достаточно высокое сопротивление в режиме измерения сопротивления. При проверке диодов с подключенной нагрузкой можно получить ошибочные результаты из-за влияния других элементов цепи.
• Измерение на рабочем генераторе. Прежде чем измерять диодный мост, необходимо отключить генератор от сети автомобиля. Если проводить измерения при подключённом генераторе, то мультиметр может зафиксировать неправильные данные из-за работы системы зарядки или вмешательства других напряжений.
• Пропуск проверки всех диодов. Важно проверять каждый диод моста индивидуально. Часто забывают проверить диоды на выходе моста или на входе, что может привести к пропуску неисправных компонентов, влияющих на работу системы.
• Ошибка из-за плохого контакта щупов. Плохой контакт щупов с контактами диодного моста может привести к неточным показаниям. Важно следить за тем, чтобы щупы плотно прилегали к контактам, и не было плохих соединений.
• Пренебрежение к калибровке мультиметра. Некоторые мультиметры могут терять точность при длительном использовании или из-за сбоев в калибровке. Регулярная проверка и калибровка прибора поможет избежать ошибок в измерениях.

При измерении диодного моста важно соблюдать последовательность и точность, чтобы не упустить возможные неисправности, которые могут влиять на работу генератора.

Оценка результатов и признаки неисправного диодного моста

Для оценки состояния диодного моста генератора ВАЗ 2110 с помощью мультиметра важно правильно интерпретировать полученные измерения. Результаты тестирования зависят от типа неисправности, которую необходимо выявить.

• Проверка прямого сопротивления (диоды должны проводить ток в одном направлении) должна показать низкое значение – обычно от 0,3 до 0,7 Ом.
• При измерении сопротивления в обратном направлении (мультиметр в режиме измерения сопротивления или прозвонки) значение должно быть близким к бесконечности, что подтверждает отсутствие протекания тока.

Если мультиметр показывает малое сопротивление при проверке в обратном направлении, значит, диод повреждён и пропускает ток в обе стороны. Это указывает на короткое замыкание диода.

Признаки неисправности диодного моста:

• Низкое зарядное напряжение аккумулятора. Если аккумулятор не заряжается должным образом, это может свидетельствовать о выходе из строя одного или нескольких диодов моста.
• Перегрев генератора. Неисправность диодов может привести к повышенной нагрузке на генератор, что вызывает его перегрев.
• Неустойчивое напряжение на выходе генератора. Пульсации в зарядном напряжении, заметные при подключении нагрузки, также могут указывать на неисправность моста.
• Отсутствие искры при запуске. Если при включении зажигания двигатель не запускается или запускается с перебоями, проблема может быть в диодном мосту, который не вырабатывает необходимое напряжение.

Для точной диагностики важно провести тестирование каждого диода моста поочередно, а также проверить его на холостом ходу, чтобы исключить возможные перебои в подаче напряжения.

Если мультиметр выявил дефекты, рекомендуется заменить диодный мост целиком, поскольку в случае повреждения одного диода, вероятность того, что другие находятся в аналогичном состоянии, велика.

Вопрос-ответ:

Как проверить диодный мост генератора ВАЗ 2110 мультиметром?

Для проверки диодного моста генератора ВАЗ 2110 мультиметром нужно сначала отсоединить генератор от аккумулятора и снять его с автомобиля. После этого можно измерить сопротивление между диодами с помощью функции мультиметра для проверки диодов. Для этого мультиметр следует настроить на режим прозвонки. Проверяются как отдельные диоды, так и целый мост. Если мультиметр показывает сопротивление в одну сторону и «бесконечность» в другую, значит, диоды исправны. Если мультиметр покажет короткое замыкание или нет сопротивления в обе стороны, это может означать повреждение диода.

Как узнать, что диодный мост генератора ВАЗ 2110 неисправен?

Неисправности диодного моста генератора могут проявляться по-разному. Если при работе двигателя на приборной панели горит индикатор зарядки аккумулятора, это может указывать на неисправность моста. Также можно провести диагностику с помощью мультиметра. Для этого проверяется сопротивление диодов в разных направлениях. Если сопротивление одинаково в обе стороны, это признак неисправности. Другим индикатором является нестабильное напряжение на аккумуляторе, которое может колебаться. При таких признаках стоит заменить диодный мост.

Что будет, если не проверить диодный мост генератора ВАЗ 2110?

Если не проверять диодный мост генератора на ВАЗ 2110, это может привести к постепенному ухудшению работы электрической системы автомобиля. В случае поломки моста генератор перестанет заряжать аккумулятор, что приведет к его разрядке и невозможности завести машину. Также могут возникнуть проблемы с электрическими системами автомобиля, например, с освещением или работой электроники. В долгосрочной перспективе неисправность моста может привести к полной поломке генератора.

Как часто нужно проверять диодный мост генератора ВАЗ 2110?

Диодный мост генератора рекомендуется проверять в рамках регулярного технического обслуживания автомобиля, особенно если возникают подозрения на проблемы с зарядкой аккумулятора или нестабильную работу электрооборудования. Если на приборной панели появляется индикатор неисправности генератора, рекомендуется сразу провести диагностику моста. В среднем, проверку моста стоит делать примерно каждые 30 000 км пробега, если других признаков поломки нет.

Какие могут быть признаки неисправного диодного моста на ВАЗ 2110?

Основные признаки неисправности диодного моста на ВАЗ 2110 включают нестабильное зарядное напряжение, горящий индикатор зарядки на приборной панели, а также проблемы с электрооборудованием (например, мерцание фар или нестабильная работа других электрических систем). Визуально можно обнаружить повреждения моста, такие как обгоревшие участки или трещины на корпусе. При диагностике мультиметром неисправный мост может показывать короткое замыкание или отсутствие сопротивления в одной из сторон диодов.

Как проверить диодный мост генератора ВАЗ 2110 мультиметром?

Для проверки диодного моста мультиметром необходимо сначала отсоединить генератор от аккумулятора и снять его с автомобиля. Далее, мультиметр устанавливается на режим измерения сопротивления (Ом). Измеряйте сопротивление между выводами диодов моста в обе стороны. В нормальном состоянии, мультиметр должен показывать сопротивление в одну сторону (например, от анода к катоду), а в другую — бесконечное. Если в обе стороны показывается одинаковое сопротивление, это говорит о неисправности диода, который следует заменить.

Как понять, что диодный мост генератора ВАЗ 2110 неисправен, и какие симптомы могут указывать на его поломку?

Симптомы неисправности диодного моста могут включать нестабильную работу генератора, перебои в зарядке аккумулятора, а также снижение мощности электросистемы автомобиля. Иногда на приборной панели может загореться индикатор неисправности зарядки. При проверке мультиметром, если сопротивление между выводами диодов одинаковое в обе стороны, это также указывает на неисправность моста. В таком случае, требуется замена диодов или всего моста, если повреждения значительные.
