Диодный мост генератора ВАЗ 2114 отвечает за выпрямление переменного тока в постоянный. Неисправности в его работе ведут к падению напряжения в сети, разрядке аккумулятора и нестабильной работе электрооборудования. Проверка моста с помощью мультиметра – простой и эффективный способ выявить обрывы или пробои диодов.
Для диагностики потребуется мультиметр с функцией прозвонки и измерения падения напряжения. Мост состоит из шести диодов, разделённых на три положительных и три отрицательных. Их проверяют в обоих направлениях, поочерёдно подключая щупы к соответствующим контактам. Рабочий диод пропускает ток в одном направлении и блокирует в другом. Прозвон в обе стороны или отсутствие прозвона свидетельствуют о неисправности.
Перед началом работ генератор необходимо снять, а мост – отсоединить от обмоток статора. Это исключит влияние других компонентов и позволит точно оценить состояние каждого диода. Важно помнить: пробитый диод не всегда проявляет себя при работе на холостом ходу, но под нагрузкой он приводит к заметным просадкам напряжения.
Где находится диодный мост в генераторе ВАЗ 2114
- Для доступа к диодному мосту необходимо демонтировать генератор с двигателя.
- После снятия генератора требуется открутить заднюю пластиковую крышку, удерживаемую несколькими винтами.

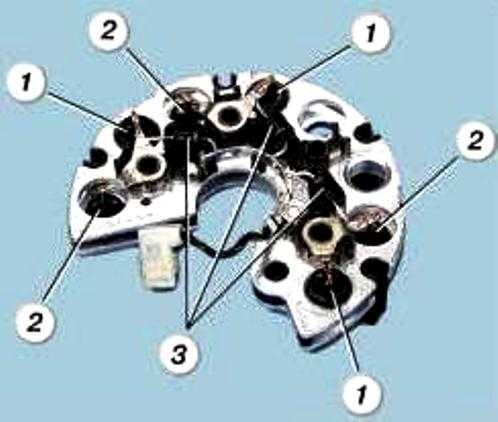

- Под крышкой находится выпрямительный блок – металлическая пластина с запрессованными диодами. Именно она и есть диодный мост.
- Мост также связан с регулятором напряжения, который крепится рядом и контактирует с ним через токоведущие дорожки.
При разборке важно соблюдать порядок действий: отключить аккумулятор, снять приводной ремень, открутить крепления генератора, демонтировать электрические разъёмы. Повреждение контактов или неправильная сборка могут привести к выходу из строя не только диодного моста, но и регулятора напряжения.
Как подготовить мультиметр к проверке диодов
Убедитесь, что мультиметр поддерживает режим проверки диодов. На корпусе прибора должен присутствовать символ диода – треугольник с линией. Если такой режим отсутствует, используйте режим измерения сопротивления, но с пониманием ограничений метода.
Поверните переключатель режимов в положение с обозначением диода. В этом режиме мультиметр подаёт на щупы напряжение около 2 В – достаточно для открытия большинства кремниевых диодов. Это позволяет точно определить переход «анод-катод».
Проверьте состояние щупов: изоляция не должна иметь повреждений, контактные наконечники – чистые, без окислов. При необходимости зачистите наконечники мелкой наждачной бумагой. Надёжный контакт критичен при тестировании полупроводниковых элементов.
Перед началом измерений выполните самотест мультиметра. Замкните щупы между собой и убедитесь, что на дисплее отображается 0 или значение, близкое к нулю. Это исключает ложные показания из-за загрязнённых или повреждённых контактов.
При использовании батарейного мультиметра проверьте уровень заряда. Слабый элемент питания снижает точность подачи тестового напряжения, и мультиметр может не открыть исправный диод.
Измерения выполняйте только при отключённой от сети схеме. Остаточное напряжение или наведённые токи искажают показания. Желательно заранее разрядить конденсаторы в цепи, особенно в выпрямительном блоке генератора ВАЗ 2114.
Снятие диодного моста с генератора для тестирования
Перед демонтажем диодного моста отключите аккумуляторную батарею, чтобы исключить короткое замыкание и повреждение электрических компонентов. Затем снимите генератор с двигателя ВАЗ 2114, отсоединив разъёмы и открутив крепёжные болты.
После снятия диодного моста осмотрите его на наличие трещин, обугливания или следов перегрева. Только полностью освобождённый от корпуса мост допускается к проверке мультиметром. Все соединения должны быть чистыми, без остатков флюса или грязи, чтобы исключить ложные показания при тестировании.
Проверка прямой проводимости диодов мультиметром
Установите мультиметр в режим проверки диодов, обозначенный символом стрелки с чертой. Если прибор не поддерживает этот режим, используйте режим измерения сопротивления до 2 кОм.
Если вместо падения напряжения прибор показывает «1» или «OL», диод не проводит ток в прямом направлении. Это свидетельствует о нарушении p-n перехода, обрыве внутренней структуры или разрушении корпуса.
Проверку проводят на выпаянных элементах. Наличие цепей в схеме и параллельных компонентов искажает результат. Перед измерением удалите остатки флюса и очистите контакты спиртом для исключения ложных показаний.
Как определить пробитый диод по показаниям прибора
Для проверки диодов диодного моста ВАЗ 2114 переведите мультиметр в режим прозвонки или измерения падения напряжения (символ диода). Отсоедините генератор от сети автомобиля, чтобы исключить влияние других компонентов.

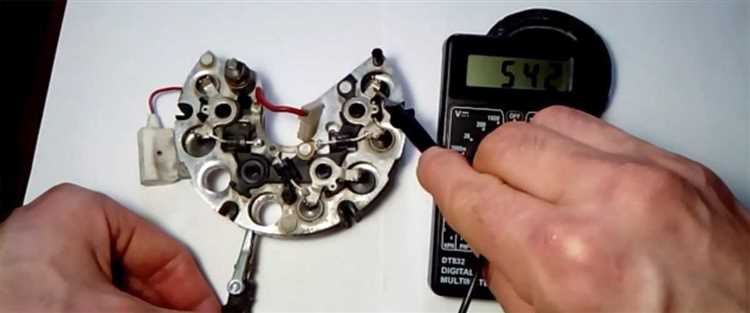

- Красный щуп к аноду, черный – к катоду. Исправный диод покажет значение от 400 до 700 мВ.

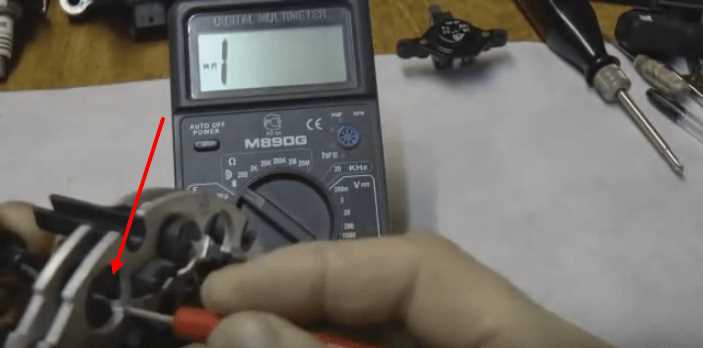

- Поменяйте щупы местами. В обратном направлении исправный диод должен показывать «1» или «OL» – признак отсутствия проводимости.
Признаки пробитого диода:
- Показания близки к 0 В в обоих направлениях – диод закорочен.
- Падение напряжения есть в обе стороны – диод пробит.
- Полное отсутствие показаний («OL») в обе стороны – диод обрывной.
Проверка обратной проводимости диодов на диодном мосту
Для диагностики диодного моста ВАЗ 2114 с помощью мультиметра важно проверить обратную проводимость диодов. Это позволяет убедиться в их работоспособности и исключить короткие замыкания или обрыв в цепи.
После этого переключитесь на обратную проводимость. Подключите щупы наоборот: анод к отрицательному контакту мультиметра, катод – к положительному. В исправном диоде мультиметр должен показывать бесконечное сопротивление, что подтверждает отсутствие проводимости в обратном направлении. Если прибор показывает сопротивление или напряжение, это указывает на неисправность диода – он пропускает ток в обратном направлении.
Повторите процедуру для каждого из диодов диодного моста. Если один или несколько диодов не проходят проверку на обратную проводимость, диодный мост подлежит замене.
Важно помнить, что проверка обратной проводимости важна для предотвращения перегрева и поломки генератора. Выход из строя одного диода может нарушить работу всей системы зарядки автомобиля.
Определение пробоя диодов без демонтажа генератора
Для проверки диодов диодного моста ВАЗ 2114 без снятия генератора необходимо использовать мультиметр в режиме проверки диодов (или сопротивления). В этом случае важно понимать, как правильно интерпретировать показания устройства, чтобы точно выявить неисправность.
Затем, переключив мультиметр на обратную полярность, измерьте сопротивление между теми же клеммами. Если прибор покажет высокое сопротивление (не менее 500 Ом), это указывает на отсутствие пробоя диодов. Напротив, если сопротивление слишком низкое, возможно, один или несколько диодов находятся в пробое.
Важным моментом является проверка на каждом диоде по отдельности, чтобы исключить возможность параллельного пробоя, который может не проявляться сразу в общих замерах. Если вы не уверены в исправности, можно поочередно отсоединить провода и проверить каждый элемент в разной полярности.
Для более точного тестирования, кроме мультиметра, можно использовать осциллограф, который покажет особенности работы генератора в реальном времени, но для обычной диагностики мультиметр вполне достаточен. Проведение этих простых шагов позволит точно установить состояние диодов без необходимости снимать генератор с автомобиля.
Что делать при обнаружении неисправного диода
Если мультиметр показывает неисправность одного из диодов в диодном мосту ВАЗ 2114, необходимо сразу принять меры для предотвращения дальнейших повреждений электрической системы автомобиля. При повреждении диода важно учитывать его влияние на работу генератора и аккумулятора, а также на весь электрообеспечивающий контур машины.
Вот пошаговая инструкция по действиям при обнаружении неисправного диода:
- Отключите аккумулятор перед началом работы, чтобы избежать короткого замыкания и других опасностей при манипуляциях с электросистемой.
- Проверьте напряжение на аккумуляторе, чтобы убедиться, что оно не превышает 14.4 В, что может свидетельствовать о неправильной зарядке из-за повреждения диода.
- Осмотрите диодный мост на наличие видимых повреждений: трещин, следов перегрева или загрязнений. Это может помочь понять причину неисправности.
- Замените неисправный диод, если он выявлен. Важно использовать только оригинальные или проверенные аналоги для восстановления работы системы.
- При необходимости, замените диодный мост целиком, если повреждено несколько диодов или если восстановление невозможное. Поищите мост, соответствующий параметрам вашего автомобиля.
- Проверьте работу генератора после установки нового компонента. Запустите двигатель и убедитесь, что напряжение на аккумуляторе стабилизируется в пределах 13.8–14.2 В. Это подтвердит нормальную работу системы зарядки.
- Проверьте работу электрооборудования автомобиля, чтобы убедиться, что оно не страдает от проблем с зарядкой или избыточным напряжением.
Если проблема не устраняется после замены диода или моста, может понадобиться более глубокая диагностика генератора или системы управления зарядом. В случае сомнений обратитесь к специалисту.
Вопрос-ответ:
Как проверить диодный мост ВАЗ 2114 с помощью мультиметра?
Для проверки диодного моста на автомобиле ВАЗ 2114 с помощью мультиметра необходимо выполнить несколько шагов. В первую очередь, отключите аккумулятор, чтобы избежать коротких замыканий. Установите мультиметр в режим измерения сопротивления или диодов. Затем подключите щупы мультиметра к выводам диодов на мосту: один щуп на анод, а другой на катод. Примерно для каждого диода в мосту должно быть сопротивление в одну сторону и отсутствие в другую. Это подтверждает исправность диодов. Если мультиметр показывает одно и то же сопротивление в обе стороны, диод неисправен и подлежит замене.
Почему важно проверять диодный мост на автомобиле ВАЗ 2114?
Диодный мост играет ключевую роль в преобразовании переменного тока, поступающего от генератора, в постоянный для зарядки аккумулятора. Если мост неисправен, зарядка аккумулятора может быть нарушена, что приведет к его разрядке или даже повреждению. Это также может вызвать проблемы с электросистемой автомобиля. Поэтому регулярная проверка состояния диодного моста помогает избежать неожиданных поломок и гарантировать нормальную работу автомобиля.
Какие симптомы указывают на неисправность диодного моста на ВАЗ 2114?
Если диодный мост начинает работать неправильно, это может проявляться через несколько симптомов. Одним из наиболее очевидных признаков является нестабильная работа генератора, который либо не заряжает аккумулятор, либо заряжает его с перебоями. Также может возникать проблема с работой электрических систем автомобиля: фары могут тускнеть или мигать, а различные устройства, такие как радио или кондиционер, работать нестабильно. В таких случаях стоит проверить диодный мост с помощью мультиметра для подтверждения неисправности.
Можно ли заменить неисправный диодный мост на ВАЗ 2114 самостоятельно?
Замена диодного моста на ВАЗ 2114 возможна для человека с минимальными навыками работы с электрикой и инструментами. Для этого нужно будет снять генератор, разобрать его и заменить неисправный диодный мост. Важно помнить, что при снятии генератора нужно учитывать его положение и подключения проводов. Если у вас нет опыта, лучше обратиться к специалисту, чтобы избежать повреждения компонентов генератора или других электрических систем автомобиля.
Как правильно использовать мультиметр для диагностики диодного моста ВАЗ 2114?
Для диагностики диодного моста мультиметром нужно правильно настроить прибор. Установите мультиметр в режим теста диодов или измерения сопротивления. После этого подключите щупы мультиметра к выводам диодов на мосту. Ожидайте, что мультиметр покажет маленькое сопротивление в одну сторону (прохождение тока) и большое сопротивление в другую (отсутствие тока). Если мультиметр показывает одинаковое сопротивление в обе стороны, это означает, что диод неисправен и его необходимо заменить. Также не забудьте отключить аккумулятор перед проведением диагностики для безопасности.
