Как работает датчик давления масла на ваз 2106

Датчик давления масла на ВАЗ 2106 установлен в масляной магистрали блока цилиндров и подключён к сигнальной лампе на приборной панели. Его задача – передача информации о падении давления ниже допустимого уровня. Конструкция состоит из корпуса, мембраны, возвратной пружины и контактной группы, замыкающей цепь при критическом снижении давления.

Работа основана на механическом воздействии масла на мембрану. При нормальном давлении мембрана отклоняется и размыкает контакт, лампа на приборной панели не горит. Если давление падает ниже 0,4–0,6 бар, контакт замыкается, и загорается контрольная лампа. Это сигнал о необходимости немедленной остановки двигателя для проверки системы смазки.

Датчик подключается к масляной магистрали через резьбовое соединение М14×1,5. Электрическая часть соединяется с контрольной лампой через однопроводной разъём. При замене важно использовать уплотнительное кольцо и не превышать момент затяжки – не более 25 Н·м. Нарушение герметичности приводит к утечкам масла и искажённым показаниям.

Часто причиной ложных срабатываний становится повреждённая мембрана, слабый контакт или загрязнение масла. Проверка проводится омметром: при отсутствии давления цепь должна быть замкнута. Если сопротивление отличается от нуля или остаётся высоким при выкрученном датчике – он подлежит замене.

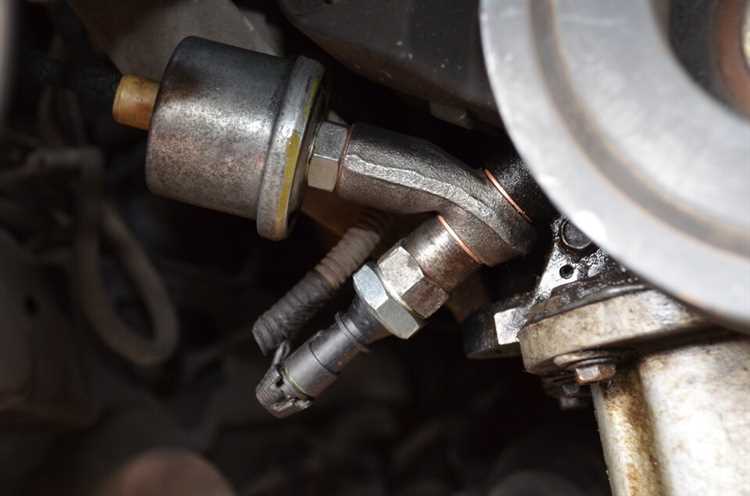

Где находится датчик давления масла на ВАЗ 2106

Датчик давления масла установлен на блоке цилиндров с левой стороны по ходу движения автомобиля. Он расположен чуть ниже трамблёра, ближе к задней части двигателя.

Для доступа необходимо открыть капот, найти трамблёр – рядом с ним, ближе к моторному щиту, установлен датчик. Он ввернут непосредственно в канал масляной магистрали блока цилиндров и имеет резьбовое соединение.

Корпус датчика выполнен из металла с пластиковым наконечником, к которому подключён одиночный провод с клеммой «мама». При демонтаже использовать накидной или рожковый ключ на 21 мм.

Перед снятием обесточить аккумулятор. При установке нового датчика следить за состоянием уплотнительной шайбы, чтобы исключить подтекание масла.

Как устроен датчик давления масла ВАЗ 2106 внутри

Внутри корпуса расположен герметичный мембранный механизм, соединённый с резьбовой частью, через которую подаётся давление масла из магистрали. Мембрана изготовлена из упругого металла и деформируется при изменении давления.

С тыльной стороны мембраны установлена контактная группа с подвижной пластиной. При определённом давлении пластина смещается и размыкает электрическую цепь, соединённую с контрольной лампой на панели приборов. При падении давления пластина возвращается в исходное положение, цепь снова замыкается, и лампа загорается.

Корпус металлический, герметично закрыт с помощью обжатой крышки. Электрический контакт выведен через изолятор. Резьба подсоединения – стандартная М14×1.5. Мембрана рассчитана на рабочее давление до 0,4–0,6 кгс/см² – при этом уровне цепь размыкается. При любом снижении ниже порогового значения датчик подаёт сигнал на лампу.

Ремонтопригодность ограничена. В случае некорректной работы (ложные срабатывания, утечка масла через корпус) рекомендуется замена на новый аналог. Проверку работоспособности выполняют с помощью манометра и контрольной лампы при подключении к источнику давления.

Как датчик фиксирует изменение давления масла

Датчик давления масла ВАЗ 2106 представляет собой мембранное устройство, установленное в магистрали системы смазки. При запуске двигателя масляный насос создает давление, которое передается по каналу к датчику. Мембрана внутри корпуса деформируется под действием давления масла.

К мембране прикреплен контакт, замыкающий или размыкающий электрическую цепь. При низком давлении (менее 0,4–0,6 бар) мембрана не отклоняется – контакт замыкается, на приборной панели загорается лампа аварийного давления. Когда давление превышает порог, мембрана прогибается, контакт размыкается, и сигнал пропадает.

Основной элемент, определяющий чувствительность – возвратная пружина. Её жесткость подобрана таким образом, чтобы мембрана реагировала только на изменения давления в пределах нормы. Если она ослабевает или повреждается, показания становятся некорректными, и лампа может не потухать даже при исправной системе.

Для проверки работы достаточно отключить провод от датчика и замкнуть его на «массу». Если лампа на панели гаснет, цепь исправна, а неисправность – в датчике. Замена не требует сложных инструментов: нужен только ключ на 21 и герметик для резьбы.

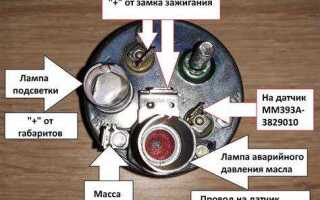

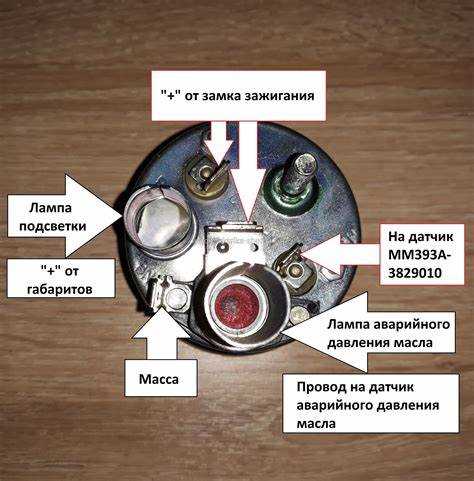

Связь датчика давления с контрольной лампой на панели

Датчик давления масла ВАЗ 2106 работает в паре с контрольной лампой, расположенной на комбинации приборов. При падении давления ниже установленного порога контакт внутри датчика замыкается на массу, замыкая цепь питания лампы.

• Рабочее напряжение цепи – 12 В.
• Порог срабатывания – около 0,4–0,6 бар.
• Провод от датчика подключается к массе при снижении давления, замыкая цепь лампы.
• Лампа питается от плюсовой шины панели приборов, а минус подаётся через датчик.

При включении зажигания до запуска двигателя лампа загорается, так как давления в системе нет и датчик замкнут. После запуска давление возрастает, контакт в датчике размыкается, лампа гаснет.

Если лампа продолжает гореть после запуска или загорается на ходу, необходимо:

1. Проверить уровень и вязкость масла.
2. Оценить состояние датчика – его корпус и разъём.
3. Проверить целостность провода от датчика до панели.
4. Отключить провод от датчика: если лампа гаснет – вероятна неисправность датчика, если нет – повреждение в проводке или панели.

Контрольная лампа – критически важный элемент. Игнорировать её сигналы нельзя, особенно если при этом слышны посторонние звуки от двигателя.

Типичные признаки неисправности датчика давления масла

Моргание или постоянное горение контрольной лампы давления масла на приборной панели при работающем двигателе – основной признак сбоя. Если уровень масла в норме, но лампа продолжает светиться, высока вероятность неисправности датчика.

Показания, не соответствующие реальному состоянию. Например, лампа загорается при запуске и не гаснет даже после прогрева двигателя, несмотря на нормальное давление в системе. В таком случае необходимо проверить датчик мультиметром на наличие короткого замыкания или обрыва.

Подтекание масла из корпуса датчика. Утечка свидетельствует о разрушении внутренней мембраны или прокладки. Визуально это определяется по масляным пятнам на резьбовом соединении или корпусе.

Неадекватная реакция на изменение оборотов двигателя. Если при увеличении оборотов лампа не гаснет или мигает, возможен залипший контакт или нарушение герметичности датчика.

Рекомендация: при первых подозрениях на некорректную работу заменить датчик на заведомо исправный и проверить работу системы. Откладывание диагностики может привести к поломке двигателя из-за пропущенного снижения давления масла.

Как проверить датчик давления масла мультиметром

Для проверки датчика давления масла ВАЗ 2106 с помощью мультиметра потребуется выполнить несколько шагов. Важно учитывать, что датчик может работать по принципу изменения сопротивления, которое зависит от давления масла в системе. Чтобы провести диагностику, следуйте инструкциям ниже.

1. Отключите аккумулятор для безопасности. Перед началом проверки обязательно снимите клемму с аккумулятора, чтобы избежать коротких замыканий при подключении мультиметра.

2. Определите тип датчика. На ВАЗ 2106 используется датчик с резистивным элементом. Его сопротивление меняется в зависимости от давления масла, и это значение можно измерить с помощью мультиметра.

4. Проверьте сопротивление на разных давлениях. Обычно в нормальных условиях сопротивление датчика при выключенном двигателе должно быть максимальным (обычно порядка нескольких кОм), а при работающем двигателе и наличии масла давление в системе будет снижать сопротивление датчика. Для точной проверки можно использовать данные из технической документации автомобиля.

5. Интерпретация результатов. Если мультиметр показывает значения, которые выходят за пределы нормального диапазона (например, если сопротивление слишком высокое или слишком низкое при проверке в разных условиях), значит, датчик поврежден или работает некорректно.

6. Дополнительная проверка. Для уверенности в исправности датчика можно попробовать проверить его с помощью другой техники, например, замеры с использованием другого датчика давления масла. Также стоит проверить проводку и соединения, которые могут влиять на результат.

Можно ли ездить с неисправным датчиком давления масла

Езда с неисправным датчиком давления масла на ВАЗ 2106 может привести к серьезным проблемам с двигателем. Этот датчик отвечает за мониторинг давления масла и сигнализирует о возможных неисправностях, таких как низкий уровень масла или его излишний износ. Если датчик работает неправильно, водитель не получит своевременное предупреждение о проблемах с системой смазки, что может привести к перегреву и повреждению двигателя.

Возможные последствия при неисправности датчика:

• Перегрев двигателя: Без корректных данных о давлении масла, двигатель может перегреться из-за недостаточной смазки.
• Повреждение рабочих частей двигателя: Недостаточное давление масла вызывает повышенный износ деталей, что может привести к поломке компонентов, таких как подшипники, клапаны и цилиндры.
• Преждевременный выход из строя двигателя: Из-за отсутствия смазки или ее недостаточности, двигатель может выйти из строя, что потребует дорогостоящего ремонта.

При неисправности датчика необходимо как можно скорее заменить его. Даже временная эксплуатация без исправного датчика может привести к непоправимым последствиям для двигателя.

Рекомендации:

1. Если датчик не работает, рекомендуется сразу заменить его или временно установить манометр для контроля давления масла.
2. Регулярно проверяйте уровень масла и его состояние, чтобы не полагаться только на датчик.
3. При постоянных проблемах с датчиком, обратитесь к специалисту для диагностики и устранения неисправностей в системе смазки.

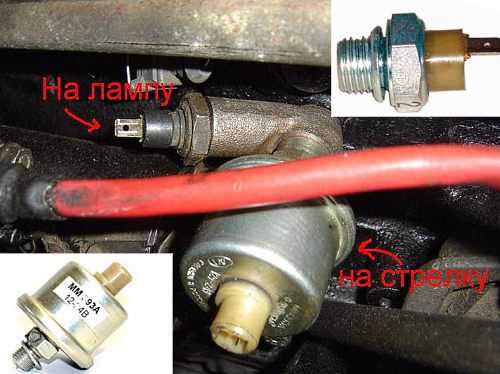

Чем отличается старый и новый тип датчика давления масла

Старый тип датчика давления масла на ВАЗ 2106 использует механический принцип работы. Это позволяет передавать сигнал о давлении масла через контактную пару. Обычно такие датчики подключаются к приборной панели и активируют лампу, когда давление масла падает ниже нормы. Рабочая часть состоит из пружины и металлического контакта, который замкнется при снижении давления, включив индикатор.

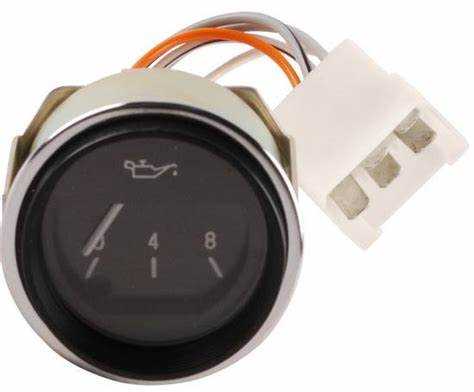

Новый тип датчика давления масла на ВАЗ 2106 отличается более современным электрическим принципом работы. Он оснащен датчиком, преобразующим давление в электрический сигнал, который затем передается на приборную панель. Это позволяет не только активировать лампу, но и отображать точные значения давления масла на электронном дисплее, если такая система установлена в автомобиле. В отличие от старого датчика, новый тип более точен и долговечен.

Кроме того, новый датчик часто включает дополнительные элементы защиты от перегрева и воздействия внешних факторов, что улучшает его устойчивость и надежность. Старый датчик подвержен более быстрому износу, особенно при частых скачках давления масла или плохом обслуживании.

Для замены старого датчика на новый требуется учесть совместимость с системой автомобиля. Новый датчик может потребовать установки дополнительного оборудования, такого как адаптеры или проводка, чтобы интегрироваться в старую систему. Также стоит отметить, что при установке нового типа датчика возможны улучшения в точности показаний, но важно также следить за его калибровкой для корректной работы всех систем автомобиля.

Вопрос-ответ:

Как работает датчик давления масла на ВАЗ 2106?

Датчик давления масла на ВАЗ 2106 отслеживает уровень давления масла в двигателе. Он подключен к системе смазки и передает информацию в приборную панель автомобиля. Когда давление масла ниже нормы, датчик замыкает цепь, что вызывает загорание индикатора на панели. Это сигнализирует водителю о возможных проблемах с системой смазки.

Что происходит, если датчик давления масла на ВАЗ 2106 выходит из строя?

Если датчик давления масла выходит из строя, индикатор давления масла на приборной панели будет либо постоянно гореть, либо не загораться вообще, несмотря на реальные проблемы в системе. В этом случае важно проверить датчик, а также саму систему смазки, чтобы избежать серьезных поломок двигателя из-за недостаточного давления масла.

Как заменить датчик давления масла на ВАЗ 2106?

Для замены датчика давления масла на ВАЗ 2106 нужно сначала отключить аккумулятор. Затем можно найти датчик в нижней части двигателя, возле масляного фильтра. Он закреплен с помощью гаечного соединения. После откручивания старого датчика, устанавливают новый, подключают проводку и проверяют его работу при запуске двигателя. На приборной панели должен погаснуть индикатор масла, если датчик установлен правильно.

Какие признаки указывают на неисправность датчика давления масла на ВАЗ 2106?

Неисправность датчика давления масла на ВАЗ 2106 может проявляться в виде постоянного или отсутствующего индикатора давления масла на приборной панели. Иногда могут быть сбои в показаниях давления, что также свидетельствует о проблемах с датчиком. Если индикатор не реагирует на изменения давления, или наоборот, светится постоянно, это сигнал о неисправности устройства.

Как проверить исправность датчика давления масла на ВАЗ 2106?

Для проверки датчика давления масла на ВАЗ 2106 можно использовать манометр, подключив его к масляной системе. Сначала следует отсоединить датчик от проводки и проверить показания манометра. Если давление масла в норме, а индикатор на приборной панели продолжает гореть, это говорит о неисправности датчика. Также можно заменить датчик на новый и проверить, исчезнет ли индикатор.

Как работает датчик давления масла на ВАЗ 2106?

Датчик давления масла на ВАЗ 2106 следит за уровнем давления масла в двигателе. Когда давление масла в системе слишком низкое или высокое, датчик посылает сигнал на приборную панель, и лампочка давления масла начинает гореть. Это может сигнализировать о неисправности в системе смазки или о необходимости проверки уровня масла. При нормальном давлении датчик не активирует лампу, что означает, что система работает корректно.

Как часто следует проверять датчик давления масла на ВАЗ 2106?

Проверку датчика давления масла на ВАЗ 2106 рекомендуется проводить при каждом техническом обслуживании автомобиля. Важно следить за его работоспособностью, так как неисправность датчика может привести к тому, что водитель не получит сигнал о реальных проблемах с давлением масла, что может повлиять на работу двигателя. Если лампочка давления масла на приборной панели загорается, нужно немедленно проверить систему смазки и сам датчик.
