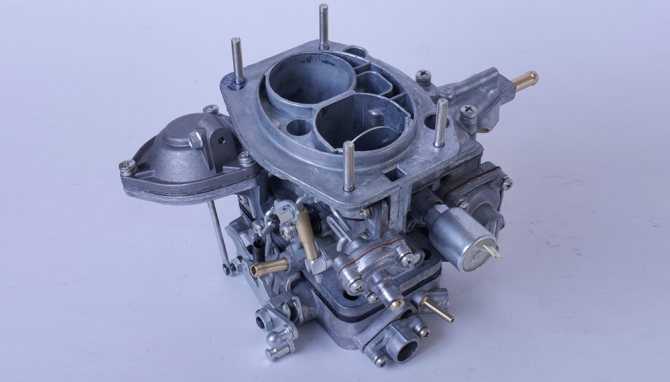

Карбюратор ВАЗ 2107 представляет собой механическое устройство, предназначенное для приготовления горючей смеси в оптимальных пропорциях бензина и воздуха. В модели применяется карбюратор типа «Озон» или его модификации, разработанные для эксплуатации в условиях переменной нагрузки и температур. Его конструкция основана на двухкамерной схеме с поплавковой камерой, диффузорами, жиклёрами и дроссельными заслонками.
Основной принцип работы карбюратора заключается в создании разрежения в диффузоре при открытии дроссельной заслонки. Это разрежение втягивает бензин через жиклёры, смешивая его с воздухом. Смесь поступает во впускной коллектор двигателя. Первая камера обеспечивает стабильную работу на малых и средних оборотах, вторая включается при резком нажатии на педаль газа, обеспечивая дополнительную подачу топлива.
Ключевое значение имеет корректная работа поплавкового механизма. При низком уровне топлива нарушается стабильность подачи бензина, при высоком – возможен перелив и обогащение смеси. Оптимальный уровень в поплавковой камере – 23–25 мм от нижнего края прокладки крышки. Регулировка производится путём изменения положения язычка поплавка.
Для точной работы важна чистота каналов карбюратора и исправность мембран ускорительного насоса и экономайзера. Засоры жиклёров или деформация уплотнительных элементов нарушают соотношение топливо-воздух, вызывая нестабильную работу двигателя. Рекомендуется профилактическая очистка каждые 10 000 км пробега с обязательной продувкой каналов и проверкой уплотнений.
Как осуществляется смесеобразование в карбюраторе ВАЗ 2107
Воздух, поступающий через воздушный фильтр, ускоряется в диффузоре, создавая разрежение. Это разрежение втягивает топливо из поплавковой камеры по каналам главной дозирующей системы. Топливо проходит через жиклёр, затем через эмульсионный колодец, где смешивается с воздухом, поступающим через воздушный жиклёр. Образуется топливовоздушная эмульсия, которая затем распыляется в диффузоре и окончательно смешивается с основным потоком воздуха.
Корректная работа ускорительного насоса обеспечивает резкое обогащение смеси при нажатии на педаль газа. Он впрыскивает дополнительную порцию топлива напрямую в поток, минуя жиклёры, что предотвращает провалы при резком открытии дросселя.
На прогретом двигателе смесеобразование контролируется также экономайзером мощностных режимов. Он открывается при значительном разрежении во второй камере, подавая дополнительное топливо для обогащения смеси под нагрузкой.
Для стабильной работы карбюратора необходимо регулярно очищать жиклёры, проверять уровень топлива в поплавковой камере (должен быть 23–25 мм от прокладки до уровня топлива) и исключать подсос лишнего воздуха через уплотнения.
Назначение и работа главной дозирующей системы
Главная дозирующая система карбюратора ВАЗ 2107 отвечает за подготовку топливовоздушной смеси при работе двигателя в режиме частичной нагрузки, то есть в диапазоне от холостого хода до примерно 75% открытия дроссельной заслонки.

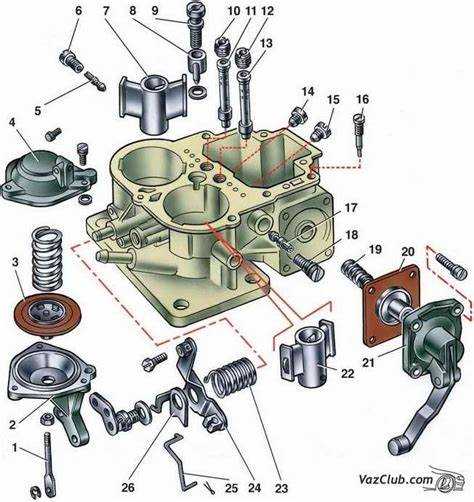

Система состоит из жиклёров, эмульсионных трубок, каналов и распылителей. Основной жиклёр подаёт бензин из поплавковой камеры в эмульсионный колодец, где он смешивается с воздухом, поступающим через воздушный жиклёр. Далее смесь проходит через эмульсионную трубку и выходит через распылитель в диффузор.
Эффективность работы системы зависит от правильного подбора сечений жиклёров. Для стандартного двигателя ВАЗ 2107 оптимальными считаются значения основного топливного жиклёра 107–110 и воздушного жиклёра 150–160. Изменение этих параметров допускается только при серьёзных отклонениях в составе смеси, выявленных с помощью газоанализатора.
При засорении одного из жиклёров нарушается соотношение компонентов смеси, что приводит к перебоям в работе двигателя, увеличенному расходу топлива или детонации. Рекомендуется промывать элементы системы при каждом техническом обслуживании карбюратора. Особое внимание следует уделять герметичности соединений и отсутствию подсоса воздуха в районе фланца карбюратора.
Главная дозирующая система активируется при малом разрежении во вторичном диффузоре. Это обеспечивает плавный переход к более обогащённой смеси при возрастании нагрузки. Распыление топлива через распылитель должно быть равномерным, без капель и струй – это признак исправной системы.
Функции и особенности экономайзера мощностных режимов
Экономайзер мощностных режимов (ЭМР) в карбюраторе ВАЗ 2107 активируется при значительном открытии дроссельной заслонки, обеспечивая обогащение топливной смеси. Это необходимо для предотвращения обеднения при резком ускорении или движении под нагрузкой. При открытии дросселя более чем на 60–65% вакуум в коллекторе падает, мембрана ЭМР перемещается, открывая дополнительный топливный канал.
ЭМР работает автоматически и кратковременно, подавая топливо из главной камеры карбюратора напрямую в смесительную камеру. Жиклёр экономайзера имеет строго рассчитанное сечение, обеспечивающее прирост топливоподачи на 15–20% в сравнении с основным режимом. Это позволяет избежать провалов при разгоне и перегрева двигателя при длительной нагрузке.
Проверка исправности устройства проводится путём измерения разрежения на входе ЭМР и наблюдения за перемещением штока мембраны. Отказ экономайзера выражается в рывках при разгоне и повышенном расходе топлива. При диагностике рекомендуется проверить герметичность мембраны и чистоту топливных каналов.
Оптимальная работа ЭМР достигается при использовании оригинальных жиклёров и исправной вакуумной системе. Модификация диаметра жиклёра допускается только при установке спортивного распредвала или замене головки блока цилиндров, в остальных случаях это приводит к нестабильной работе на переходных режимах.
Как работает ускорительный насос при резком нажатии на газ
Ускорительный насос карбюратора ВАЗ 2107 представляет собой плунжерный механизм, встроенный в нижнюю часть поплавковой камеры. Его задача – мгновенная подача дополнительной порции топлива в смесительную камеру при резком открытии дроссельной заслонки.
При резком нажатии на педаль газа дроссельная заслонка открывается быстрее, чем воздушный поток успевает создать разрежение, достаточное для втягивания нужного количества топлива из главной дозирующей системы. Это вызывает кратковременное обеднение смеси, способное привести к провалу в работе двигателя.
Чтобы избежать этого, ускорительный насос активируется механически – через рычажную систему, соединённую с дроссельным приводом. При движении тяги шток насоса смещает плунжер, который, в свою очередь, выталкивает топливо через распылитель прямо во вторичную камеру карбюратора. Объём впрыскиваемого топлива составляет около 1–1.5 мл за одно полное нажатие, что обеспечивает немедленное обогащение смеси.
Распылитель ускорительного насоса ориентирован так, чтобы топливо вводилось по направлению воздушного потока, что улучшает испарение и смесеобразование. Проверку эффективности насоса можно провести визуально: при нажатии на рычаг дроссельной заслонки из распылителя должен чётко выбрасываться струйный впрыск топлива.
Нарушения в работе ускорительного насоса – причина рывков и провалов при разгоне. Частыми причинами являются износ плунжера, повреждение диафрагмы (в диафрагменных конструкциях), засоры в каналах или износ уплотнительных колец. Рекомендуется регулярная чистка каналов и замена изношенных элементов для стабильной работы карбюратора.
Принцип действия системы холостого хода
Система холостого хода карбюратора ВАЗ 2107 обеспечивает устойчивую работу двигателя при закрытой дроссельной заслонке. В этот момент основной диффузор отключён от подачи топлива, и питание двигателя осуществляется через отдельный канал малых оборотов.
- Топливо поступает из поплавковой камеры через жиклёр холостого хода, диаметр которого составляет 0,45–0,50 мм. Он ограничивает объём поступающего бензина, обеспечивая экономичность.
- Воздух засасывается через калиброванное воздушное отверстие, смешивается с топливом в эмульсионном канале, образуя топливо-воздушную эмульсию.
- Эмульсия поступает в смесительную камеру через канал выхода холостого хода, расположенный ниже края закрытой дроссельной заслонки, что обеспечивает стабильную работу при минимальных оборотах.
- Для регулировки состава смеси используется винт качества, изменяющий объём воздуха в эмульсии, и винт количества, управляющий степенью открытия дроссельной заслонки.
Неисправности системы холостого хода – частая причина нестабильной работы двигателя. При падении оборотов на прогретом моторе необходимо проверить чистоту каналов и состояние жиклёра. Рекомендуется прочистка карбюратора с помощью сжатого воздуха и замена изношенных уплотнителей. Оптимальная регулировка достигается по тахометру, выставляя обороты в пределах 800–900 об/мин при стабильном CO не выше 1,5%.
Роль поплавковой камеры в поддержании уровня топлива
Когда уровень топлива в камере опускается ниже нормы, поплавок также опускается, открывая клапан для подачи топлива из топливного бака. После того как уровень поднимется до нужной отметки, поплавок закрывает клапан, прекращая подачу топлива. Этот процесс гарантирует, что в карбюраторе всегда поддерживается необходимое количество топлива, избегая его переполнения или дефицита.
Важным аспектом является точность регулировки уровня топлива. Для этого необходимо следить за состоянием поплавка и клапана, чтобы избежать засорения или износа, которые могут нарушить нормальную работу системы. При неправильной настройке или повреждении этих элементов возможно как избыток топлива, что приведет к затоплению, так и его дефицит, что вызовет недостаточную подачу топлива и перебои в работе двигателя.
Оптимальный уровень топлива в поплавковой камере позволяет избежать колебаний в работе двигателя, улучшить его отклик на ускорение и снизить расход топлива. Поэтому регулярная проверка и очистка поплавковой камеры – важная часть обслуживания карбюратора ВАЗ 2107, которая помогает поддерживать его эффективность и надежность.
Как регулируется состав топливной смеси винтами карбюратора
Регулировка состава топливной смеси в карбюраторе ВАЗ 2107 осуществляется с помощью двух основных винтов: винта качества и винта холостого хода. Каждый из этих винтов влияет на количество топлива, поступающего в камеру сгорания, и на качество смеси, что напрямую влияет на работу двигателя.
- Винт качества регулирует соотношение топлива и воздуха на средних и высоких оборотах двигателя. Этот винт устанавливает оптимальное соотношение смеси, позволяя двигателю работать с максимальной эффективностью при изменении нагрузки.
- Винт холостого хода регулирует состав смеси на холостых оборотах, влияя на подачу топлива при минимальных оборотах двигателя. Его настройка важна для стабилизации работы мотора на холостом ходу и предотвращения его остановки.
Для корректной регулировки этих винтов необходимо следовать определенной последовательности:
- Запустите двигатель и дайте ему прогреться до рабочей температуры.
- Отрегулируйте винт холостого хода, чтобы обеспечить стабильную работу двигателя на холостых оборотах. Обычно это значение находится в диапазоне 800-900 об/мин.
- Настройте винт качества для достижения оптимальной смеси при средних оборотах. Слишком богатая смесь может привести к повышенному расходу топлива, а бедная смесь – к нестабильной работе двигателя.
- После каждой регулировки проверьте работу двигателя на разных режимах (холостой ход, средние обороты, ускорение) и при необходимости подкорректируйте настройки.
Правильная регулировка винтов карбюратора гарантирует стабильную работу двигателя, экономию топлива и предотвращение перегрева или загрязнения системы сгорания.
Вопрос-ответ:
Как работает карбюратор на ВАЗ 2107?

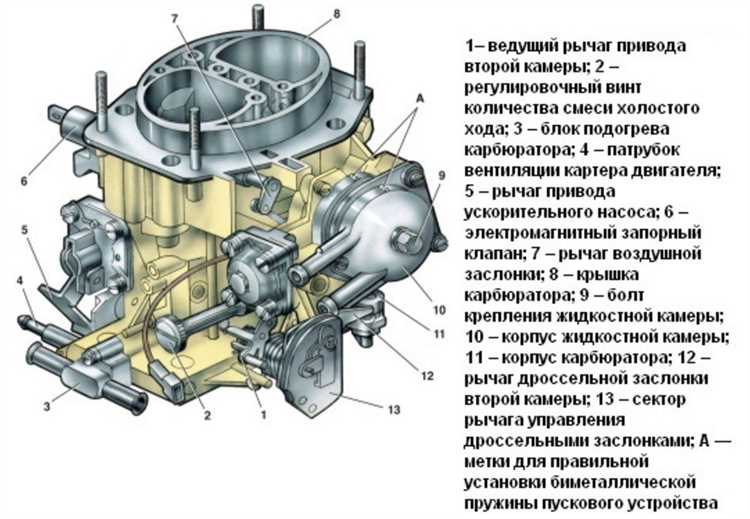

Карбюратор ВАЗ 2107 представляет собой механическое устройство, которое смешивает топливо с воздухом перед подачей смеси в двигатель. Он состоит из нескольких основных частей: корпуса, поплавковой камеры, дроссельной заслонки, жиклеров и системы воздушного фильтра. Процесс работы начинается с того, что воздух через фильтр поступает в карбюратор, где происходит его смешивание с топливом, поступающим из бака. Жиклеры регулируют количество топлива, а дроссельная заслонка управляет подачей смеси в цилиндры двигателя в зависимости от положения педали акселератора.
Что может привести к неисправности карбюратора ВАЗ 2107?
Неисправности карбюратора могут быть вызваны несколькими причинами. Одной из самых распространенных проблем является засорение жиклеров или воздушных каналов, что может привести к нарушению работы топливной смеси и снижению мощности двигателя. Также проблемы могут возникнуть из-за износа прокладок или уплотнений, что приведет к утечке топлива или воздуха. Неправильная регулировка карбюратора, например, неправильная настройка уровня поплавка или дроссельной заслонки, также может привести к неэффективной работе двигателя. Важно регулярно проводить осмотр и настройку карбюратора для предотвращения таких проблем.
Как правильно отрегулировать карбюратор ВАЗ 2107?
Регулировка карбюратора ВАЗ 2107 включает несколько шагов. Во-первых, нужно проверить уровень топлива в поплавковой камере. Для этого снимается крышка карбюратора, и проверяется, чтобы уровень топлива был на нужной высоте. Далее следует отрегулировать холостой ход, чтобы двигатель работал на минимальных оборотах без перебоев. Это можно сделать с помощью винта регулировки холостого хода. Также важно настроить смесь топлива и воздуха, используя соответствующие винты, чтобы достичь оптимальной работы двигателя. При этом следует проверять, чтобы двигатель не перегревался и не работал на слишком богатой или бедной смеси.
Что такое холостой ход карбюратора ВАЗ 2107 и зачем его регулировать?
Холостой ход — это обороты двигателя, которые он поддерживает на низкой скорости, когда машина стоит на месте и не нажимается на газ. Регулировка холостого хода необходима для стабильной работы двигателя на минимальных оборотах. Если холостой ход слишком высокий, двигатель может перегреваться, а если слишком низкий — он может заглохнуть. Важно, чтобы холостой ход был настроен так, чтобы мотор работал плавно, без рывков и перебоев. Это регулируется через специальный винт на карбюраторе, который изменяет подачу топлива на холостых оборотах.
Как чистить карбюратор ВАЗ 2107 от загрязнений?
Чистка карбюратора ВАЗ 2107 от загрязнений должна проводиться регулярно для предотвращения его засорения и поддержания нормальной работы двигателя. Для начала нужно снять карбюратор с автомобиля, тщательно разобрать его, очистив все каналы и жиклеры от грязи и отложений. Для чистки рекомендуется использовать специальные очистители для карбюраторов, которые можно найти в автозапчастях. Важно не использовать абразивные материалы, чтобы не повредить внутренние детали. После чистки карбюратор необходимо собрать и установить обратно, проверив работоспособность всех систем, включая систему подачи воздуха и топлива.
Как работает карбюратор ВАЗ 2107 и какие его основные компоненты?
Карбюратор ВАЗ 2107 работает по принципу смешивания воздуха с топливом для подачи горючей смеси в цилиндры двигателя. Он состоит из нескольких важных компонентов: корпус карбюратора, дроссельная заслонка, жиклеры, поплавковая камера и ускорительный насос. Воздух проходит через фильтр, затем поступает в карбюратор, где через дроссельную заслонку регулируется его поток. Топливо из бака поступает в поплавковую камеру, где поддерживается постоянный уровень. Через жиклеры топливо смешивается с воздухом, и эта смесь подается в двигатель. Регулировка состава смеси важна для нормальной работы мотора, а ускорительный насос помогает при резком нажатии на педаль газа.
Какие проблемы могут возникать с карбюратором ВАЗ 2107 и как их можно устранить?
Одна из распространенных проблем с карбюратором ВАЗ 2107 – это засорение жиклеров или поплавковой камеры, что приводит к неправильному составу смеси и, как следствие, к нестабильной работе двигателя. Решить эту проблему можно, прочистив все каналы и жиклеры с помощью специального средства для очистки карбюратора. Также может возникнуть проблема с дроссельной заслонкой, если она заедает или не работает корректно. В таком случае нужно проверять и регулировать заслонку, а при необходимости — заменить поврежденные детали. Регулярная чистка карбюратора и проверка его основных элементов поможет избежать большинства неполадок.
