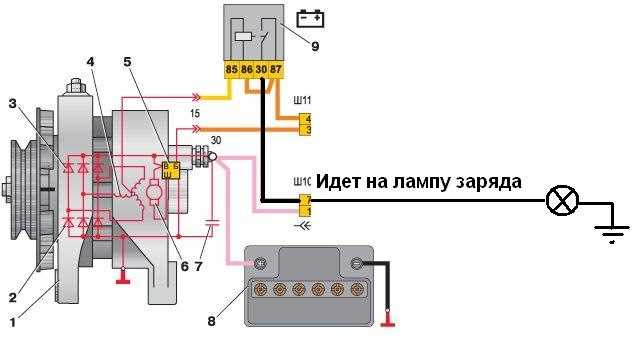

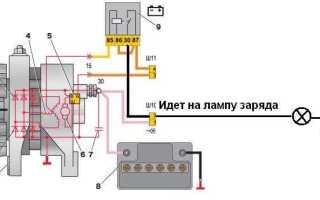

Генератор ВАЗ 2101 – это узел с простым устройством, ремонт которого возможен в условиях гаража. Перед началом разборки необходимо снять генератор с двигателя, отключив аккумулятор и отсоединив клеммы. Ключ на 10 и 13, плоская и крестовая отвертки – минимальный набор инструмента, достаточный для выполнения всех этапов.
Корпус генератора состоит из двух половин, стянутых четырьмя шпильками. Перед разъединением корпуса нужно снять шкив с вала ротора, предварительно зафиксировав вал через вентиляционные отверстия. Затяжка гайки крепления шкива – около 4 кгс·м, откручивать её лучше с использованием трубки-удлинителя.
После снятия шкива и разборки корпуса открывается доступ к ротору и статору. Проверка ротора мультиметром в режиме «прозвонки» должна показать сопротивление около 4,5 Ом между кольцами. Замыкание на массу указывает на межвитковое короткое замыкание. Статор проверяется аналогично, но его сопротивление между фазами – примерно 0,5 Ом.
Щеткодержатель с регулятором напряжения извлекается после откручивания двух винтов. Длина щеток должна быть не менее 5 мм, в противном случае – замена. Контактные кольца очищаются мелкозернистой наждачной бумагой, без применения абразивных паст. Износ колец более 1 мм требует их проточки или замены ротора.
При сборке необходимо контролировать посадку подшипников и отсутствие перекосов корпуса. Стягивать половины корпуса следует крест-накрест, равномерно, до упора. После сборки – проверка вращения вала и отсутствие люфта. Только после этого генератор можно устанавливать обратно на двигатель.
Подготовка инструмента и места для разборки генератора
Разборку генератора ВАЗ 2101 удобно проводить на верстаке с хорошим освещением. Рабочая поверхность должна быть чистой, устойчивой и защищённой от попадания масла и грязи. Лучше использовать подложку из плотного картона или резины, чтобы мелкие детали не катились и не терялись.
Из инструментов потребуется: ключи на 8, 10, 12 и 13, отвертки с прямым и крестообразным жалом, съемник для подшипников, пассатижи, молоток с мягкой бойкой, штангенциркуль. Желательно иметь мультиметр для проверки обмоток и диодного моста. Также подготовь чистую ветошь и ёмкость для деталей, чтобы избежать путаницы при сборке.
Перед началом работы отключи аккумулятор и сними генератор с автомобиля. Продуй его сжатым воздухом, чтобы удалить пыль и частицы грязи. Убедись, что в зоне разборки нет посторонних предметов и жидкости. Использование перчаток и защитных очков желательно при работе с металлическими деталями и подшипниками.

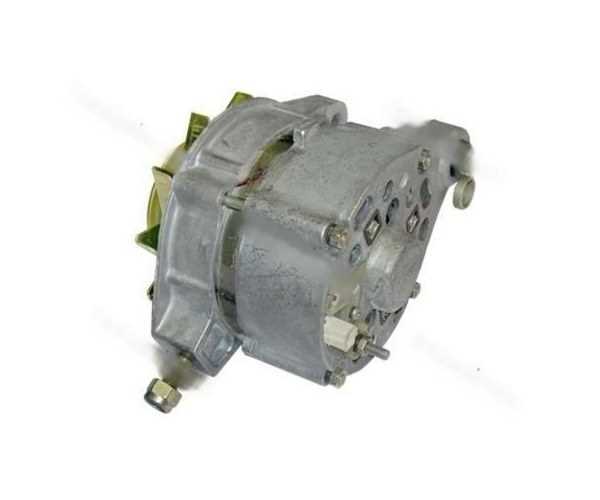

Снятие генератора ВАЗ 2101 с двигателя
Перед снятием генератора необходимо отключить аккумуляторную батарею, отсоединив клемму «минус». Это исключает короткое замыкание при работе с проводкой.
- Открутить гайку крепления натяжной планки к корпусу генератора с помощью ключа на 13. Отвести планку в сторону.
- Ослабить нижний болт крепления генератора к кронштейну двигателя (ключ на 13 или 14 в зависимости от установленного крепежа).
- Сдвинуть генератор внутрь, чтобы снять ремень с шкива. Ремень натяжения при этом ослабляется вручную.
- Полностью выкрутить нижний болт крепления и извлечь его.
- Открутить гайку с задней стороны генератора, фиксирующую провод «30» (толстый провод питания), и снять его вместе с клеммой.
- Снять генератор с двигателя, аккуратно выведя его из посадочного места между блоком и кронштейном.
Перед установкой нового или отремонтированного генератора осмотрите кронштейны на предмет трещин и износа втулок. Резьбовые соединения очистите от загрязнений и ржавчины.
Отсоединение задней крышки генератора
Сначала отключается аккумулятор, чтобы исключить короткое замыкание. Затем генератор снимается с двигателя и укладывается на чистую поверхность статором вниз.
С тыльной стороны откручиваются крепёжные винты – их четыре, с головками под крестовую отвертку. Прикипевшие элементы обрабатываются проникающей смазкой, после чего повторяется попытка откручивания. При деформации шлицов применяется отвертка с усиленным жалом или ударная отвертка.
Снятие крышки выполняется равномерным поддеванием по периметру плоской отверткой. Упор делается только в корпус, не задевая обмотки. При необходимости наносится лёгкий постукивающий удар через деревянную проставку, чтобы избежать трещин на корпусе.
После снятия крышки проверяется состояние втулки заднего подшипника. Износ или люфт требуют замены. Не допускается попадание грязи внутрь генератора, поэтому крышка укладывается на чистую ткань наружной стороной вверх.
Извлечение щёток и осмотр контактных колец
Перед снятием щёточного узла необходимо отсоединить провода, ведущие к щёткам. Откручиваются два винта крепления крышки щёточного узла. После снятия крышки узел извлекается целиком. При этом следить, чтобы пружины не потеряли упругость и не вылетели.
- Щётки проверяются на износ: допустимая минимальная длина – 5 мм. Если щётки короче, они подлежат замене.
- Щётки должны свободно двигаться в направляющих. Заклинивание недопустимо – оно указывает на загрязнение или деформацию каналов.
- Пружины должны обеспечивать стабильное прижатие. Ослабление пружины приводит к нестабильному контакту и пропускам тока.
Контактные кольца проверяются после демонтажа щёточного узла. Их состояние напрямую влияет на стабильность зарядного тока.
- Поверхность колец должна быть ровной, без задиров, раковин и следов подгорания.
- Допустимый износ по глубине – не более 0,2 мм. При превышении кольца подлежат проточке или замене.
- Широкие тёмные дорожки указывают на плохой контакт щёток – необходима чистка мелкозернистой наждачной бумагой (P800–P1000), вращая ротор вручную.
- После зачистки кольца протираются безворсовой тканью, смоченной в спирте, чтобы удалить пыль и остатки абразива.

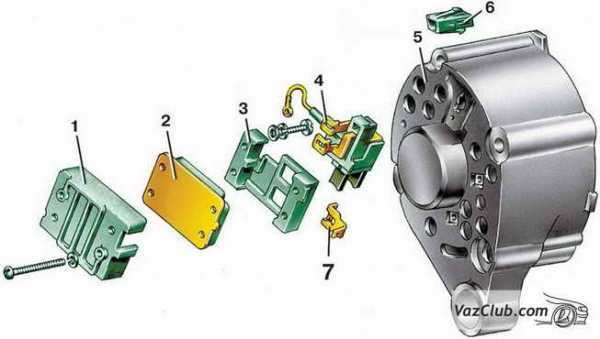

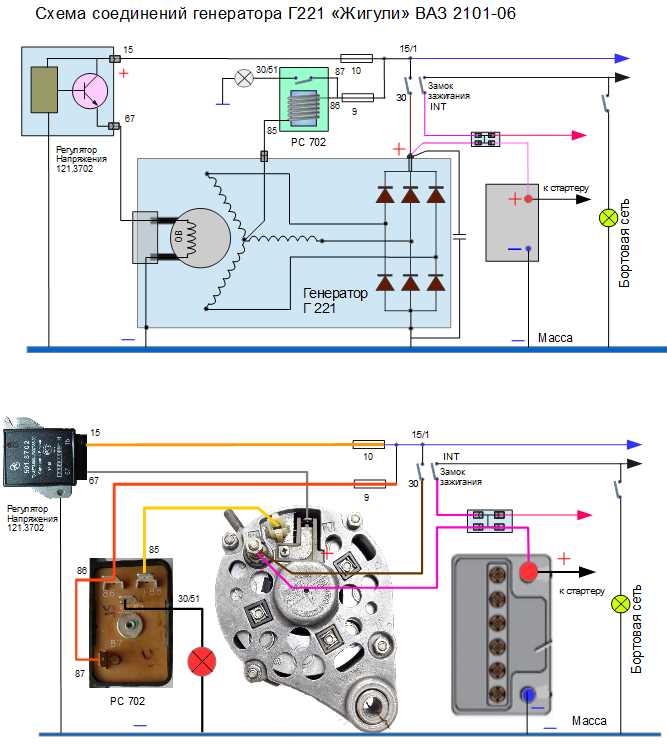

Снятие регулятора напряжения и диодного моста
Перед началом работ отключается аккумулятор. Генератор снимается с двигателя, после чего его корпус очищается от загрязнений. Это исключает попадание пыли внутрь при разборке.
Рекомендация: при снятии узлов не использовать металлические предметы для поддевания элементов – можно повредить корпус или дорожки. Хранить снятые детали лучше на антистатической поверхности или в изолированном контейнере.
Разборка передней крышки и извлечение ротора
Для начала работы снимите генератор с автомобиля и поместите его на ровную поверхность. Перед разборкой обязательно снимите отрицательную клемму с аккумулятора, чтобы избежать короткого замыкания.
Для снятия передней крышки необходимо открутить четыре болта, которые крепят крышку к корпусу генератора. Используйте ключ на 8 мм для ослабления болтов. Постепенно их выкручивайте, чтобы не повредить резьбу или саму крышку.
После того как крышка снята, аккуратно извлеките ротор. Чтобы облегчить этот процесс, примените немного усилия для выталкивания ротора в сторону от корпуса. Ротор фиксируется в подшипниках, расположенных внутри передней крышки. Если ротор не поддается, аккуратно постучите по корпусу генератора мягким инструментом, чтобы немного ослабить его. Избегайте сильных ударов, чтобы не повредить компоненты генератора.
После извлечения ротора осмотрите его состояние. Особое внимание уделите кольцам на обмотках и намагниченности. Если есть признаки износа, рекомендуется заменить ротор.
Проверьте подшипники в передней крышке. Если подшипники имеют люфт или издают посторонние звуки, их следует заменить. Для этого аккуратно извлеките старые подшипники с помощью специального съемника или с использованием молотка и оправки.
Перед установкой новой передней крышки убедитесь, что все детали очищены от грязи и масла. Осмотрите уплотнительные кольца и герметик, при необходимости замените их.
Проверка состояния подшипников и замена при необходимости
Подшипники генератора ВАЗ 2101 отвечают за стабильную работу ротора и его вращение. При повреждении подшипников возникают шумы, вибрации и возможные перебои в генерации тока. Для проверки состояния подшипников необходимо сначала извлечь ротор из корпуса генератора.
Для оценки состояния подшипников вручную вращайте ротор. Если слышен посторонний шум или чувствуются сильные вибрации, это может указывать на износ подшипников. Также проверьте люфт ротора. Если люфт превышает 1-2 мм, подшипники требуют замены.
При визуальной проверке осмотрите подшипники на наличие следов ржавчины или повреждений. Если на внешней части подшипника есть признаки коррозии или дефекты шариков, это подтверждает необходимость замены.
Для замены подшипников используйте качественные запчасти, соответствующие заводским характеристикам. Для этого аккуратно выбейте старые подшипники с помощью молотка и оправки, а затем установите новые. Убедитесь, что подшипник полностью сядет в посадочное место без перекосов.
После замены подшипников смажьте их специальной смазкой для генераторов, чтобы обеспечить долговечность и минимизировать трение. При сборке ротора в корпус генератора убедитесь, что подшипники не перекосились и работают свободно.
Очистка деталей генератора перед сборкой
Перед сборкой генератора ВАЗ 2101 необходимо тщательно очистить все его детали. Это обеспечит правильную работу устройства и предотвратит возможные неисправности.
1. Дебризировка внешних частей. Начните с удаления пыли и грязи с внешних элементов, таких как корпус, крышка и крепежные элементы. Для этого используйте мягкую щетку и моющее средство, которое не повредит металл. После очистки тщательно промойте детали водой и высушите их тканью.
2. Очистка щеток и коллектора. Щетки и коллектор нужно осмотреть на предмет износа. Если щетки загрязнены маслом или угольными отложениями, аккуратно очистите их с помощью щетки с мягким ворсом. Для лучшего эффекта можно использовать спирт или растворитель. Коллектор протирайте сухой тканью, избегая попадания жидкости на контактные поверхности.
3. Промывка подшипников. Подшипники очищаются от старого смазочного материала. Для этого можно использовать специальное чистящее средство или бензин. После очистки, важно смазать подшипники новым маслом, чтобы они не начали изнашиваться при работе.
4. Удаление ржавчины. Если на элементах появились следы ржавчины, используйте для их удаления мягкую абразивную щетку или специальную жидкость для удаления ржавчины. Избегайте механических повреждений, чтобы не повредить детали генератора.
5. Проверка воздушных каналов. Очистите воздушные каналы, через которые поступает воздух для охлаждения генератора. Это можно сделать с помощью сжатого воздуха или мягкой щетки, чтобы удалить пыль и грязь. Засоренные каналы могут привести к перегреву генератора.
6. Проверка состояния проводки. Проводка, соединяющая детали генератора, также должна быть очищена. Проверьте её на наличие повреждений или износа. Если проводка загрязнена, используйте спирт или специальное чистящее средство для проводов.
Тщательная очистка всех деталей генератора перед сборкой значительно повысит эффективность работы устройства и продлит его срок службы.
Вопрос-ответ:
Как правильно разобрать генератор ВАЗ 2101?
Разборка генератора ВАЗ 2101 начинается с отключения аккумулятора, чтобы избежать короткого замыкания. Затем необходимо снять ремень привода генератора, ослабив натяжитель. После этого откручиваются болты крепления генератора, и его можно снять с крепежных элементов. Далее приступают к разборке самого устройства, начиная с удаления крышки, снятия щеток и осмотра ротора и статора.
Какие инструменты нужны для разборки генератора ВАЗ 2101?
Для разборки генератора потребуется несколько основных инструментов: гаечные ключи, отвертки, набор головок, съемник для снятия крышек и ослабления ремня, а также, в случае необходимости, мультиметр для проверки целостности деталей и их работы. Важно иметь под рукой специальные инструменты для извлечения щеток и других мелких компонентов.
Как правильно снять щетки с генератора ВАЗ 2101?
Для снятия щеток с генератора нужно осторожно открутить крепежные винты, которые держат щеткодержатель. После этого щетки можно извлечь, аккуратно сняв их с контактов. При разборке важно следить, чтобы не повредить проводку и другие элементы генератора. После снятия щеток стоит осмотреть их на износ.
Какие могут быть причины неисправности генератора ВАЗ 2101, которые можно обнаружить при разборке?
Одной из самых распространенных причин неисправности является износ щеток и колец. Также стоит проверить состояние подшипников, которые могут издавать шум или не вращаться свободно. Другие возможные проблемы: перегрев статора, повреждения проводки или нарушение контактов в соединениях. Важно тщательно осматривать все детали на наличие повреждений и износа.
Можно ли собрать генератор ВАЗ 2101 обратно без специальных знаний?
Сборка генератора без опыта может быть сложной задачей, поскольку нужно правильно установить все элементы и затянуть детали с нужным усилием. Для этого потребуется аккуратность и понимание конструкции генератора. Если сомневаетесь в своих силах, лучше проконсультироваться с более опытным человеком или обратиться к мастеру. Важным моментом является проверка работы генератора после сборки, чтобы убедиться в его исправности.
