Как разобрать генератор ваз 2107

Генератор ВАЗ 2107 – ключевой компонент системы электроснабжения, обеспечивающий стабильную подачу энергии ко всем электрическим узлам автомобиля. Его неисправность часто проявляется в виде плавающего напряжения, тусклого света фар или полного отказа зарядки аккумулятора. Разбор устройства позволяет выявить причину сбоя и произвести ремонт без замены всего узла.

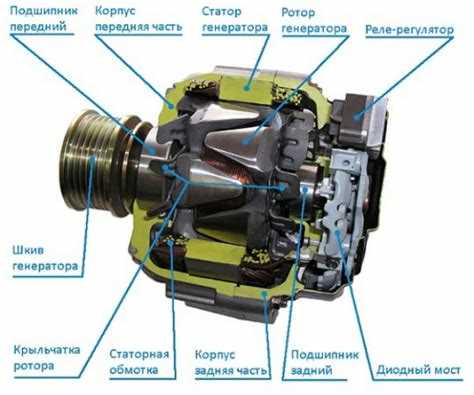

На ВАЗ 2107 установлен генератор модели Г221 или его модификации, рассчитанный на ток до 55 А. Его конструкция включает якорь, статор, выпрямительный блок, щёточный узел и регулятор напряжения. Все элементы находятся внутри алюминиевого корпуса, крепящегося тремя болтами к блоку двигателя. При разборке важно соблюдать последовательность и избегать повреждения обмоток или контактов диодного моста.

Перед началом работы необходимо отключить минусовую клемму аккумулятора, демонтировать генератор с двигателя и тщательно очистить его от загрязнений. Использование подходящего инструмента – торцевых ключей на 10, 13 и отвёртки с прямым шлицем – критично для сохранения целостности крепежей. Также рекомендуется наличие мультиметра для проверки компонентов по мере их демонтажа.

Точный поэтапный разбор позволяет не только устранить неисправность, но и провести профилактическую диагностику щёток, подшипников и контактных колец. Самостоятельный ремонт генератора даёт возможность сэкономить на замене и продлить срок службы оригинального агрегата.

Как снять генератор ВАЗ 2107 с двигателя без повреждений

Отключите аккумулятор: отсоедините клемму «минус», чтобы исключить короткое замыкание при демонтаже генератора.

Освободите ремень привода генератора: ослабьте гайку натяжного болта крепления генератора к регулировочной планке, затем болт крепления генератора к кронштейну. Сдвиньте корпус генератора к двигателю и снимите ремень.

Открутите нижний болт крепления генератора: он соединяет корпус генератора с нижним кронштейном. Используйте торцевой ключ на 13, удерживая гайку с противоположной стороны. Болт может быть закисшим – при необходимости обработайте резьбу проникающей смазкой.

Открутите верхнюю гайку регулировочной планки: после снятия ремня и нижнего болта генератор удерживается только этой гайкой. Удерживая корпус генератора, аккуратно снимите его с двигателя, стараясь не зацепить радиатор или шланги системы охлаждения.

Совет: перед снятием запомните или сфотографируйте расположение проводов и крепежа – это упростит обратную установку.

Какие инструменты понадобятся для разборки генератора

Для разборки генератора ВАЗ 2107 потребуется конкретный набор инструментов, обеспечивающий доступ к крепежу, внутренним узлам и элементам крепления обмоток и подшипников. Использование неподходящих или универсальных инструментов приведёт к повреждению корпуса или деталей.

• Отвёртки: плоская и крестовая средних размеров для демонтажа щеткодержателя, регулятора напряжения и задней крышки.
• Молоток слесарный: малый вес до 300 г для аккуратного выбивания осей и снятия крышек.
• Выколотка металлическая: диаметр 5–6 мм для ослабления подшипников и снятия шкива с вала.
• Съемник подшипников: двухлапый, компактный. Без него снятие подшипников с ротора невозможно без повреждений.
• Штангенциркуль: для замера износа контактных колец и посадочных диаметров подшипников.
• Мультиметр: проверка обмоток статора, ротора и диодов выпрямительного блока.

Все инструменты должны быть исправны и соответствовать по размеру. При использовании неподходящих насадок высок риск сорвать грани крепежа или повредить обмотки генератора.

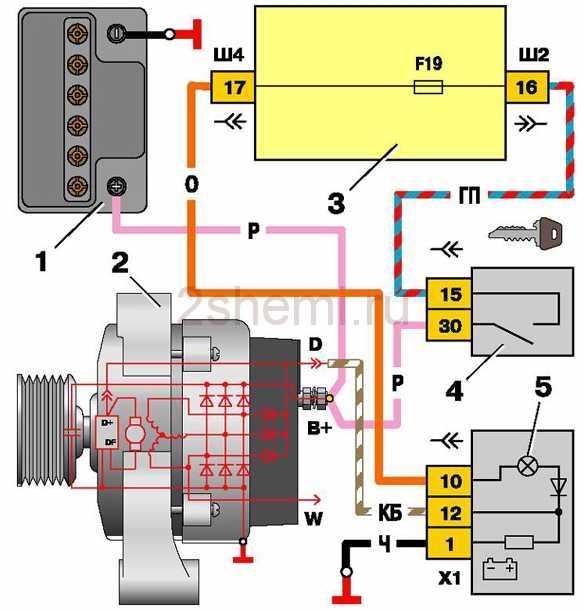

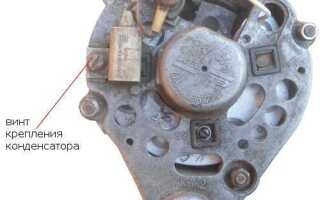

Порядок отсоединения клемм и проводов генератора

Перед началом работ отключается минусовая клемма аккумулятора во избежание короткого замыкания. Инструмент – ключ на 10 мм.

Первым отсоединяется тонкий провод возбуждения, идущий к щеточному узлу. Его разъем аккуратно вынимается вручную, без применения усилия, чтобы не повредить пластиковую оболочку.

Затем отключается провод с контактного болта «B+», подключенного к аккумулятору. Используется ключ на 13 мм. После откручивания гайки провод снимается с болта и отводится в сторону, чтобы исключить случайный контакт с корпусом.

Следующим отсоединяется «массовый» провод, если он предусмотрен конструкцией конкретной модели генератора. Обычно он крепится болтом к корпусу и снимается при помощи ключа на 10 мм.

Проверяется наличие дополнительных управляющих проводов – например, клеммы «D+». Они также снимаются вручную, без деформации разъемов. Все отсоединённые элементы помечаются для правильной обратной сборки.

Как разобрать корпус генератора и не повредить обмотки

Перед началом разборки отключите аккумулятор и демонтируйте генератор с двигателя. Установите его на ровную поверхность, чтобы исключить перекосы корпуса при разъединении половинок.

Сначала выкрутите четыре стяжных шпильки с гайками, соединяющие переднюю и заднюю крышки. Используйте торцовый ключ на 8 мм. Не применяйте ударный инструмент – алюминиевый корпус легко деформируется.

После снятия крепежа аккуратно вставьте плоскую отвертку в зазор между крышками со стороны шкива. Плавно увеличивайте усилие, чередуя противоположные стороны. Не вставляйте отвертку глубоко – можно повредить катушки возбуждения, расположенные ближе к статору.

При разъединении корпус может удерживаться за счет магнитного поля ротора. В этом случае придерживайте заднюю крышку и слегка покачивайте переднюю – усилие должно быть равномерным. Резких движений избегайте, чтобы не повредить лак на обмотках.

Когда крышки разделены, извлеките ротор, удерживая его за вал. Старайтесь не касаться витков статора инструментом. Если он плотно сидит в корпусе, используйте деревянный брусок и аккуратно выбейте его, равномерно распределяя нагрузку по окружности.

На что обратить внимание при осмотре ротора и статора

Ротор: первым делом проверьте состояние контактных колец. Износ более 0,5 мм, глубокие борозды или потемнение меди указывают на необходимость замены или шлифовки. Замерьте сопротивление обмотки ротора – значение должно быть в пределах 2,3–2,7 Ом при 20 °C. При отклонении – обрыв или межвитковое замыкание.

Проверьте якорь на биение – даже незначительное отклонение (свыше 0,1 мм) приведёт к вибрации и разрушению подшипников. Осмотрите сердечник: следы перегрева (синеватый оттенок) сигнализируют о критических нагрузках и возможной деформации.

Статор: визуально проверьте целостность обмотки. Обугленные участки, потемнение лака, расплавленные изоляционные материалы – признаки перегрева и короткого замыкания. Замерьте сопротивление между фазами – все три значения должны быть одинаковыми с точностью до 0,1 Ом. Измерьте сопротивление между обмоткой и корпусом – оно должно стремиться к бесконечности, иначе есть пробой изоляции.

Обратите внимание на крепление сердечника к корпусу. Любой люфт приведёт к неравномерной работе генератора. Осмотрите шихтованные пластины статора – вздутия, отслоения или ржавчина указывают на проникновение влаги или перегрев.

Как проверить исправность диодного моста и выпрямителей

Для проверки исправности диодного моста на генераторе ВАЗ 2107 необходимо провести несколько тестов с использованием мультиметра. Важно проверять диоды как по отдельности, так и в целом мост в сборе.

Начните с отключения генератора от бортовой сети. Подключите мультиметр в режим проверки диодов или в режим сопротивления. Проверьте каждый диод моста поочередно, подключив один щуп мультиметра к одному контакту диода, а второй – к другому. В исправном состоянии диод должен пропускать ток в одну сторону, а в другую – не пропускать. Это можно проверить, меняя местами щупы мультиметра. Если мультиметр показывает низкое сопротивление при одном положении щупов и бесконечное при другом, диод исправен.

Если мультиметр показывает короткое замыкание (показания близкие к нулю) или открытое соединение (бесконечное сопротивление) в обоих направлениях, диод поврежден и требует замены.

Чтобы проверить исправность выпрямителей, нужно проверить их работу в составе диодного моста. Сначала проводим тесты на выходных контактах моста. При подключении мультиметра на клеммы «+» и «-» на выходе моста должен быть правильный заряд (положительное напряжение при подключении щупов на «+» и отрицательное – на «-»). Если тест показал отсутствие напряжения или неправильную полярность, это может свидетельствовать о неисправности выпрямителей.

Также рекомендуется проверить диодный мост в процессе работы генератора. Если на холостых оборотах и при повышенных оборотах зарядка не стабилизируется, возможно, выпрямители не работают должным образом. В таком случае следует провести более тщательную диагностику с полным снятием моста и проверкой на стенде.

Что делать при износе щёток и контактных колец

Износ щёток и контактных колец генератора ВАЗ 2107 может привести к ухудшению работы электросистемы автомобиля. Процесс замены и ремонта требует внимательности и точности. Если вовремя не устранить неисправность, это может вызвать полную потерю зарядки аккумулятора или повреждение других компонентов генератора.

Основные признаки износа щёток и контактных колец:

• Пониженная зарядка аккумулятора.
• Скрежет или другие посторонние звуки при работе генератора.
• Перегрев генератора.
• Отсутствие напряжения на выходе генератора.

Если заметили один или несколько из этих признаков, следует провести диагностику. Важно помнить, что при износе щёток и колец их нужно либо заменить, либо отшлифовать. Ниже приведены шаги для восстановления работоспособности системы:

1. Снятие генератора с автомобиля: Для начала необходимо отключить аккумулятор и снять генератор с машины. Это позволит избежать короткого замыкания и упростит доступ к внутренним компонентам.
2. Осмотр щёток: Щётки, которые пришли в негодность, обычно изнашиваются до минимальной длины. Если длина щётки меньше 5 мм, её необходимо заменить. При осмотре важно также проверить их износ по бокам, чтобы избежать неравномерного контакта с коллектором.
3. Проверка контактных колец: Контактные кольца должны быть чистыми и гладкими. Если на кольцах есть глубокие царапины, коррозия или следы перегрева, их нужно отшлифовать или заменить. Убедитесь, что кольца вращаются свободно и без заеданий.
4. Замена щёток: Для замены щёток достаточно извлечь их из корпуса и установить новые, с соблюдением всех направляющих и фиксаций. Важно, чтобы новые щётки были той же марки и модели, что и старые.
5. Шлифовка контактных колец: При износе колец до нерабочего состояния используйте мелкозернистую шкурку (не более 800 грит) для лёгкой шлифовки. После этого обработайте поверхность металлической щёткой для удаления пыли и грязи.
6. Проверка зазоров: После установки новых щёток и отшлифованных колец проверьте зазор между щётками и кольцами. Он должен быть минимальным, чтобы обеспечить хороший контакт.
7. Установка генератора: После завершения ремонта установите генератор обратно в машину, подключив все элементы в обратной последовательности. Подключите аккумулятор и проверьте работу генератора.

Если износ щёток и колец генератора не был устранён вовремя, это может привести к перегреву обмоток генератора, что потребует дорогостоящего ремонта. Регулярная диагностика и своевременная замена изношенных частей – это залог долгой и стабильной работы генератора.

Как правильно собрать генератор после диагностики

Перед сборкой генератора ВАЗ 2107 после диагностики убедитесь, что все детали очищены от загрязнений и обезжирены. Это позволит избежать перегрева и увеличит срок службы устройства.

Начните сборку с установки ротора на вал генератора. Убедитесь, что на валу нет износа или повреждений, а сам ротор свободно вращается, не касаясь статора. При установке ротора на вал используйте специальные прокладки, чтобы избежать неправильного положения ротора относительно вала.

После этого установите щетки на их места в корпусе генератора. Обратите внимание на состояние щеток – они не должны быть слишком изношены, чтобы обеспечить хороший контакт с коллектором. Используйте щеткодержатели, чтобы правильно зафиксировать щетки в корпусе, не допуская их перекоса или выхода из паза.

Проверьте состояние колектора. Он должен быть гладким и без заметных следов износа. При наличии повреждений коллектор необходимо обработать специальной шлифовальной машинкой, удалив все неровности.

Установите регулирующий механизм, если он был снят. Обратите внимание, что механизм должен двигаться плавно, без заеданий. Затягивайте его болты, но не переусердствуйте, чтобы не повредить резьбу.

После сборки установите корпус генератора и закройте его крышкой. Перед тем как затянуть крепежные болты, убедитесь, что все детали находятся в правильном положении. Закрепите крышку с равномерным усилием, избегая перекосов, чтобы обеспечить герметичность корпуса.

После сборки произведите проверку работы генератора на стенде или установите его на автомобиль для теста. Это поможет убедиться, что все функции работают корректно и генератор выдает необходимое напряжение.

Вопрос-ответ:

Как разобрать генератор ВАЗ 2107?

Для начала нужно снять генератор с автомобиля. Для этого ослабьте натяжение ремня и открутите болты крепления генератора. После этого отсоедините провода и снимите устройство. Разбор начинается с удаления внешней крышки, затем аккуратно демонтируются детали, такие как регулятор напряжения и подшипники. Важно помнить, что все части необходимо очищать и проверять на износ во время разборки.

Какие инструменты понадобятся для разборки генератора ВАЗ 2107?

Для разборки генератора понадобятся стандартные инструменты, такие как отвертки, ключи, а также пассатижи для работы с проводами. Обратите внимание на наличие гаечных ключей для откручивания болтов крепления генератора и для снятия крышки. Важно, чтобы инструменты были хорошего качества, так как генератор может быть установлен достаточно плотно, и придется приложить усилие.

Как проверить исправность генератора ВАЗ 2107 после разборки?

После разборки важно тщательно осмотреть генератор. Проверяйте подшипники на наличие люфта, а также осмотрите обмотки на повреждения. Регулятор напряжения следует протестировать с помощью мультиметра. В случае повреждения каких-либо частей, их нужно заменить на новые, чтобы не возникло проблем при сборке и дальнейшей эксплуатации генератора.

Что делать, если после разборки генератора ВАЗ 2107 не удается собрать его обратно?

Если возникают сложности при сборке генератора, первым делом проверьте, не забыли ли вы какой-либо элемент. Также внимательно смотрите, чтобы все детали правильно совпали, особенно при установке подшипников и обмоток. Иногда помогает возвращение к инструкции, чтобы шаг за шагом проверить порядок сборки. Если проблемы не удается решить, возможно, стоит обратиться к специалисту.

Как часто нужно проводить разборку генератора ВАЗ 2107 для профилактики?

Профилактическую разборку генератора рекомендуется проводить примерно раз в 2-3 года, или при возникновении первых признаков неисправности, таких как нестабильное напряжение или шум при работе. Регулярная проверка поможет избежать поломок в будущем и продлить срок службы генератора.

Как разобрать генератор ВАЗ 2107?

Разбор генератора ВАЗ 2107 начинается с демонтажа устройства с автомобиля. Для этого нужно отключить аккумулятор и отсоединить генератор от двигателя. Далее, с помощью подходящих инструментов, откручиваются болты, удерживающие генератор на кронштейне. После снятия генератора с автомобиля, можно приступать к его разборке. Откручиваем крышки и элементы, такие как диодный мост, регулятор напряжения и обмотки статора. При разборке следует быть осторожным, чтобы не повредить детали. Проверка состояния подшипников, щеток и других компонентов важна для правильной диагностики неисправностей.
