Как регулировать клапана на ваз 2106 карбюратор

Неправильный тепловой зазор клапанов на двигателе ВАЗ 2106 может стать причиной нестабильной работы, потери мощности, повышенного расхода топлива и износа ГРМ. Регулировка клапанов требуется каждые 10 000–15 000 км пробега, особенно при использовании карбюраторной версии мотора, где влияние механических зазоров выражено сильнее.

На ВАЗ 2106 установлен двигатель серии ВАЗ-2103 объёмом 1.6 литра с верхним распределительным валом (OHC). Регулировка клапанов здесь осуществляется с помощью набора регулировочных шайб и щупа. Номинальные зазоры: 0,15 мм для впускных и 0,20 мм для выпускных клапанов на холодном двигателе (температура не выше +20°C).

Для доступа к клапанам необходимо снять крышку клапанной коробки, предварительно освободив крышку воздухофильтра и отсоединив вентиляционные шланги. При проведении регулировки каждый клапан должен устанавливаться в положении, при котором кулачок распределительного вала направлен строго вверх, исключая давление на толкатель.

Рекомендуется начинать с первого цилиндра, двигаясь по порядку зажигания: 1–3–4–2. После установки поршня в верхнюю мёртвую точку (ВМТ) такта сжатия, измеряется зазор и при необходимости осуществляется подбор регулировочной шайбы с нужной толщиной. Значение подбирается с точностью до 0,05 мм.

После завершения регулировки всех восьми клапанов крышка ГБЦ устанавливается с новой прокладкой. Заводка двигателя и проверка на шумность ГРМ и стабильность холостого хода завершают процедуру. Избыточный шум свидетельствует о слишком большим зазоре, а «подвисание» – о недостаточном.

Когда и при каких симптомах требуется регулировка клапанов

Регулировку клапанов на ВАЗ 2106 с карбюраторным двигателем проводят каждые 15 000 км пробега или при появлении характерных признаков нарушения тепловых зазоров. Несвоевременная регулировка приводит к снижению мощности, перегреву и повышенному износу компонентов ГРМ.

Металлический стук в районе клапанной крышки – первый признак увеличенного зазора. Шум усиливается на прогретом двигателе, особенно на холостом ходу. Это указывает на удары коромысел по торцам клапанов, что ускоряет износ седел и нарушает фазы газораспределения.

Провалы при нажатии на педаль газа могут сигнализировать о недостаточном зазоре, из-за чего клапан не полностью закрывается. Это снижает компрессию и вызывает перебои в работе цилиндров.

Нестабильный холостой ход и периодическое «троение» особенно при холодном запуске – результат неправильного теплового зазора. Двигатель может заглохнуть при сбросе оборотов.

Повышенный расход топлива и падение тяги возникают из-за потерь компрессии и смещения фаз газораспределения. Даже при исправном карбюраторе это указывает на необходимость проверки зазоров.

Периодическое выстреливание в карбюратор при резком открытии дроссельной заслонки свидетельствует о перегретом выпускном клапане или его неплотном закрытии – признак малого зазора.

Даже при отсутствии симптомов регулировку следует проводить после капитального ремонта ГБЦ, замены прокладки, а также при обкатке нового двигателя. Игнорирование регламента ведёт к деформации клапанов и преждевременному ремонту.

Необходимые инструменты и подготовка автомобиля к регулировке

Понадобятся: щупы толщиной 0,15 мм и 0,20 мм, ключ на 13 для гаек регулировки, отвертка с плоским шлицем, свечной ключ, вороток или трещотка с головкой на 17 для проворачивания коленчатого вала, монтировка или прочная отвертка для фиксации маховика, а также ветошь для удаления загрязнений с элементов ГРМ.

Перед началом работ необходимо установить автомобиль на ровную поверхность, затянуть ручной тормоз и обеспечить свободный доступ к моторному отсеку. Снимите клемму с аккумулятора для исключения случайного запуска двигателя. Дождитесь полного остывания двигателя: регулировка клапанов на ВАЗ 2106 выполняется только на холодном моторе, температура не должна превышать 20 °C.

Демонтируйте воздушный фильтр, крышку головки блока цилиндров и защиту ремня ГРМ, если она мешает доступу. Очистите головку блока от пыли и масла, чтобы исключить попадание грязи внутрь при открытии клапанного механизма. Убедитесь, что щупы не повреждены и точно соответствуют требуемым зазорам – это критично для точной регулировки.

Как установить поршень первого цилиндра в ВМТ на такте сжатия

Снимите крышку трамблёра и убедитесь, что бегунок распределителя зажигания направлен к контакту первого цилиндра. Это подтверждает приближение поршня к ВМТ на такте сжатия, а не на выпуске.

Далее демонтируйте клапанную крышку. Убедитесь, что оба клапана первого цилиндра закрыты: коромысла имеют зазор, не прижаты, пружины не сжаты. Это свидетельствует о такте сжатия.

Поверните коленчатый вал за болт шкива по часовой стрелке. Совмещайте метку на шкиве с выступом на крышке цепи. При этом наблюдайте за движением поршня через свечное отверстие первого цилиндра, используя пластиковый стержень или щуп.

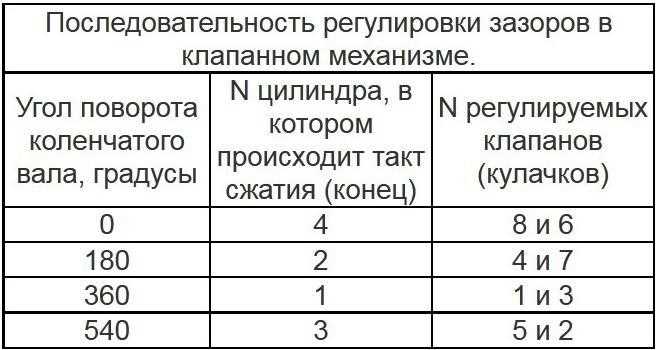

Для точного совмещения меток используйте следующую таблицу:

Если все параметры совпадают, поршень первого цилиндра установлен в ВМТ на такте сжатия. При несоответствии – проворачивайте коленвал ещё на один оборот (360°), повторно проверяя метки и положение клапанов.

Порядок регулировки клапанов по схеме 1-3-4-2

Перед началом необходимо установить поршень первого цилиндра в ВМТ такта сжатия. Для этого снимите крышку трамблёра и проверьте, чтобы бегунок указывал на контакт первого цилиндра. Затем вращайте коленвал по часовой стрелке до совмещения меток на шкиве и крышке ГРМ.

Регулировку начинайте с клапанов первого цилиндра: при положении поршня в ВМТ на такте сжатия клапаны 1 и 2 (впуск и выпуск) находятся в закрытом положении. Установите зазор: для холодного двигателя – 0,15 мм (впуск) и 0,20 мм (выпуск), используя щуп и гаечный ключ на 13 с отверткой для регулировки винта.

Поверните коленвал на 180° (половина оборота) – это приведёт во ВМТ третий цилиндр. Аналогично отрегулируйте его клапаны (5 и 6). Снова поверните коленвал на 180° – поршень четвёртого цилиндра в ВМТ. Проверьте и установите зазоры клапанов 7 и 8. Последний поворот на 180° переводит во ВМТ второй цилиндр – регулируются клапаны 3 и 4.

Контролируйте натяг щупа: он должен проходить с лёгким сопротивлением. После каждой регулировки затяните контргайку, не изменяя положения регулировочного винта. По завершении проверьте все зазоры повторно, вращая коленвал по схеме 1-3-4-2, чтобы убедиться в стабильности настроек.

Какие зазоры устанавливать при холодном и горячем двигателе

Для двигателя ВАЗ-2106 с карбюратором регулировка клапанов выполняется исключительно на холодном двигателе. Температура при этом должна быть не выше +20 °C, мотор остужен до состояния полного остывания, минимум 5–6 часов простоя.

• Для впускных клапанов устанавливается зазор 0,15 мм.
• Для выпускных клапанов – 0,20 мм.

Измерение проводится между кулачком распределительного вала и регулировочной шайбой при полностью опущенном кулачке вниз. Щуп должен входить с лёгким усилием. При проверке обязательно учитывается тепловое расширение: на горячем двигателе зазоры будут меньше, и регулировка в таком состоянии приведёт к ошибкам в работе мотора.

Если регулировка выполнена при температуре выше допустимой, в эксплуатации проявятся следующие симптомы:

• потеря компрессии и снижение мощности;
• перегрев выпускных клапанов из-за неполного закрытия;
• увеличенный износ распределительного механизма.

Применение других зазоров недопустимо. Для нестандартных условий (например, спортивные двигатели или нестоковые распредвалы) используются индивидуальные значения, но для серийного ВАЗ-2106 указанная регулировка – единственно верная.

Как проверить правильность выполненной регулировки

После выполнения регулировки клапанов на ВАЗ 2106 необходимо проверить точность работы системы. Несоответствие регулировки может привести к плохой работе двигателя и повышенному износу его деталей. Для проверки следует выполнить несколько последовательных шагов.

1. Проверка зазоров клапанов: Для этого используйте щуп с подходящими размерами зазоров (0,15 мм для впускных и 0,30 мм для выпускных клапанов). Щуп должен свободно входить между рокером и верхней частью клапана, но без зазора, чтобы чувствовалось лёгкое сопротивление.
2. Проверка работы двигателя на холостых оборотах: Запустите двигатель и дайте ему прогреться до рабочей температуры. На холостых оборотах двигатель должен работать ровно, без перебоев и посторонних звуков. Если слышны стуки или прерывистая работа, значит, регулировка выполнена неправильно.
3. Проверка вибрации двигателя: В процессе работы двигателя на холостых оборотах обратите внимание на вибрацию кузова. Если вибрация слишком сильная, это может указывать на неправильную регулировку клапанов, которая вызывает несоответствие в работе цилиндров.
4. Проверка динамики двигателя: Проведите тест-драйв, постепенно увеличивая обороты двигателя. Неправильно отрегулированные клапаны могут вызывать потерю мощности, нестабильную работу двигателя при ускорении или замедлении.
5. Прослушивание работы двигателя: Используйте стетоскоп или специальный микрофон для прослушивания работы клапанов. Если звук работы клапанов неравномерный или есть посторонние стуки, это сигнализирует о том, что регулировка выполнена некорректно.
6. Проверка компрессии: Используйте компрессометр для проверки давления в цилиндрах. В идеале компрессия должна быть в пределах 12-13 атмосфер. Низкая компрессия в одном из цилиндров может свидетельствовать о проблемах с клапанами или их регулировкой.

Если хотя бы один из этих тестов выявляет проблему, необходимо повторно провести регулировку клапанов, обращая внимание на точность установки зазоров и правильную последовательность работы при их настройке.

Частые ошибки при регулировке клапанов и как их избежать

Ошибка в определении зазора клапанов – в использовании неподходящего инструмента. Для точности измерений используйте щупы с точностью до 0.01 мм. При отсутствии щупа с нужной толщиной зазора могут возникнуть проблемы с регулировкой, что повлияет на работу мотора. Также важно правильно интерпретировать данные из мануала: для каждого цилиндра может быть свой зазор.

Неверная последовательность регулировки – одна из распространённых ошибок. Многие начинающие механики начинают настройку клапанов в произвольном порядке. На ВАЗ 2106 важно соблюдать порядок работы, начиная с первого цилиндра и поочередно регулируя остальные. Нарушение последовательности приведет к ошибкам в настройках и может стать причиной неравномерной работы двигателя.

Игнорирование состояния комплектующих также часто приводит к ошибкам. Перед регулировкой стоит внимательно проверить, нет ли износа на коромыслах, клапанных седлах и других деталях. Если какие-то из этих элементов имеют повреждения или износ, лучше заменить их перед настройкой зазора, иначе корректная регулировка будет невозможна.

Неправильное затягивание болтов клапанной крышки может вызвать утечку масла или даже повредить прокладку. Для предотвращения этих проблем важно затягивать болты равномерно, соблюдая момент затяжки, указанный в мануале.

Ошибка в определении рабочего состояния двигателя – ещё одна частая проблема. Нередко механики пытаются регулировать клапаны на работающем двигателе или сразу после его остановки. Это может привести к неточным показателям зазора из-за теплового расширения компонентов. Убедитесь, что двигатель не работает, а все его детали остыли до безопасной температуры.

Вопрос-ответ:

Как часто нужно регулировать клапана на ВАЗ 2106 карбюратор?

Регулировка клапанов на ВАЗ 2106 карбюратор обычно производится каждые 15-20 тысяч километров пробега. Однако, если вы замечаете проблемы с работой двигателя, такие как неравномерная работа холостого хода или увеличенный расход топлива, это может быть сигналом того, что регулировка клапанов требуется раньше.

Как правильно отрегулировать зазоры клапанов на ВАЗ 2106 карбюратор?

Для регулировки зазоров клапанов на ВАЗ 2106 вам потребуется головка на 10, ключи для регулировки, а также щупы для измерения зазоров. Сначала нужно снять крышку клапанов и определить положение коленвала в верхней мертвой точке. Затем с помощью щупа измеряйте зазор между коромыслами и клапанами. Зазор должен быть от 0,15 до 0,25 мм в зависимости от типа клапанов. Для регулировки используется регулировочный винт, который нужно аккуратно закрутить или ослабить до нужного зазора.

Какие симптомы указывают на неправильную регулировку клапанов на ВАЗ 2106?

Неправильная регулировка клапанов может привести к различным проблемам, включая: увеличение расхода топлива, потерю мощности двигателя, стук или шум в области головки блока цилиндров, а также нестабильную работу на холостом ходу. Если вы заметили один или несколько из этих симптомов, рекомендуется проверить и при необходимости отрегулировать клапаны.

Можно ли регулировать клапана на ВАЗ 2106 без помощи специалистов?

Да, регулировку клапанов на ВАЗ 2106 можно выполнить самостоятельно, если у вас есть базовые знания и инструменты. Важно соблюдать точность при измерении зазора и аккуратность при работе с двигателем, чтобы избежать повреждений. Если вы не уверены в своих силах, лучше обратиться к специалисту, чтобы избежать ошибок, которые могут привести к серьезным поломкам.

Что может повлиять на необходимость частой регулировки клапанов на ВАЗ 2106?

Частая регулировка клапанов может быть вызвана рядом факторов. К ним относятся использование некачественного топлива, плохое состояние деталей двигателя, такие как изношенные клапаны или гидрокомпенсаторы, а также неправильная эксплуатация автомобиля, например, частые перегревы двигателя. Если клапаны регулируются слишком часто, стоит обратиться к специалисту для диагностики и поиска причин этих неисправностей.

Как узнать, когда нужно регулировать клапана на ВАЗ 2106 карбюратор?

Регулировка клапанов на ВАЗ 2106 должна проводиться регулярно, примерно каждые 15–20 тысяч километров пробега, или если вы заметили изменения в работе двигателя, такие как потеря мощности, шум в двигателе или ухудшение стартовых характеристик. Важно следить за состоянием двигателя, так как неправильная регулировка может привести к его повреждению.

Как правильно отрегулировать клапана на ВАЗ 2106 карбюратор?

Процесс регулировки клапанов на ВАЗ 2106 требует некоторых подготовительных шагов. Во-первых, необходимо снять крышку клапанов и ослабить крепежные болты. Затем, с помощью специального щупа, проверяется зазор между клапаном и рокером. Для регулировки используется регулировочный винт, который необходимо подстроить так, чтобы щуп проходил с лёгким сопротивлением. Важно соблюдать точность, так как слишком большой или малый зазор приведет к неправильной работе двигателя. После завершения регулировки проверяют работу двигателя на холостом ходу и при небольших оборотах.
