Регулировка клапанов на ВАЗ 2107 – важная процедура, которую необходимо выполнять для поддержания оптимальной работы двигателя. Этот процесс включает в себя настройку зазоров между клапанами и коромыслами, что непосредственно влияет на компрессию, экономичность и устойчивость работы мотора. Некорректная регулировка может привести к повышенному износу деталей, снижению мощности и увеличению расхода топлива.
Перед тем как начать работу, стоит убедиться, что двигатель полностью остыл, поскольку зазоры меняются при нагреве. Важно, чтобы автомобиль был на ровной поверхности, а также необходимо иметь набор инструментов для регулировки, включая щупы для измерения зазоров, головки и ключи для снятия крышки клапанов.
Процесс регулировки состоит из нескольких этапов. Сначала нужно снять крышку клапанов и проверить состояние гидрокомпенсаторов, если они установлены. Далее, в зависимости от типа двигателя (карбюраторный или инжекторный), можно начинать регулировку зазоров на холодном двигателе с помощью специального щупа. Важно, чтобы щуп свободно входил в зазор, но не болтался. Рекомендуемая величина зазора для впускных клапанов – 0,15 мм, для выпускных – 0,25 мм.

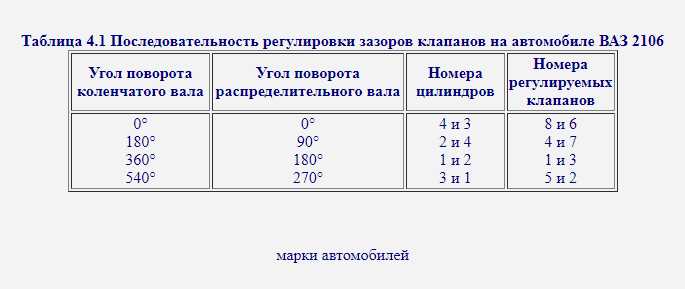

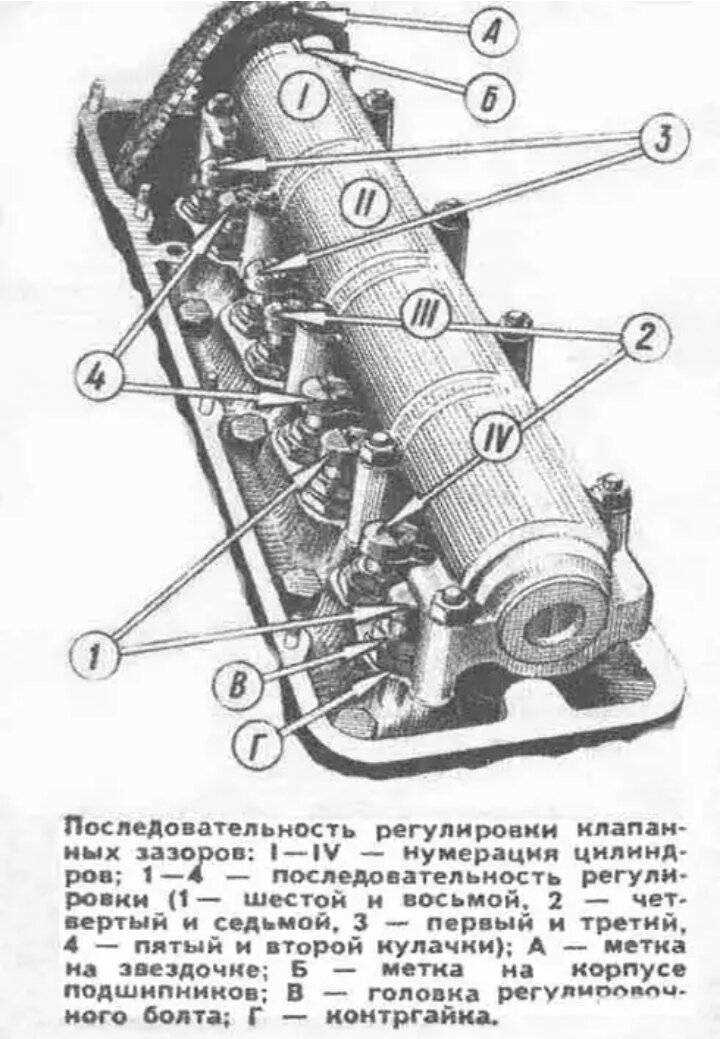

Не забывайте о последовательности работы. Регулировка проводится на каждом цилиндре поочередно, начиная с первого и заканчивая четвертым. Важно, чтобы поршень находился в верхней мертвой точке для корректной регулировки. После завершения процедуры необходимо снова установить крышку клапанов и проверить, не возникли ли дополнительные шумы или посторонние звуки при запуске двигателя.
Как правильно регулировать клапана на ВАЗ 2107
Регулировка клапанов на ВАЗ 2107 – важная процедура для поддержания оптимальной работы двигателя. Она необходима для предотвращения преждевременного износа деталей и улучшения общей производительности мотора. Эта операция требует точности и аккуратности, так как неправильно отрегулированные клапаны могут привести к проблемам с запуском двигателя и его стабильностью на холостых оборотах.
1. Подготовка к регулировке: Перед началом работы убедитесь, что двигатель остыл. Это необходимо, чтобы избежать травм и точных замеров. Также подготовьте стандартные инструменты: ключи, щупы для измерения зазора, отвертки и динамометрический ключ.
2. Проверка состояния двигателя: Проверьте двигатель на наличие утечек масла и возможных повреждений. Плохое состояние некоторых компонентов может повлиять на точность регулировки клапанов.
3. Позиционирование поршня: Для регулировки клапанов важно установить поршень первого цилиндра в верхнюю мертвую точку (ВМТ) на такте сжатия. Это позволит правильно отрегулировать зазоры клапанов всех цилиндров. Снимите крышку клапанов и проверьте положение коленчатого вала с помощью меток на шкивах.
4. Измерение зазоров: Используйте щупы для измерения зазора между кулачками распредвала и клапанными коромыслами. Зазор должен соответствовать рекомендованным значениям, которые обычно составляют от 0,15 до 0,25 мм для впускных клапанов и 0,25 до 0,30 мм для выпускных. Проверьте каждый клапан по очереди, регулируя их с помощью регулировочных винтов.
5. Регулировка зазоров: Если зазор недостаточен или слишком велик, настройте его с помощью регулировочных винтов. Поверните винт до тех пор, пока не получите нужный зазор, а затем закрепите его гайкой. Важно соблюдать правильный порядок работы – регулировать сначала все клапаны первого цилиндра, затем двигаться по порядку по всем остальным цилиндрам.
6. Проверка работы: После завершения регулировки клапанов, аккуратно установите крышку клапанов обратно и запустите двигатель. Убедитесь, что работа мотора стала стабильной, нет лишних шумов и вибраций. Также послушайте, как работают клапаны на холостых оборотах.
7. Финальная проверка: После регулировки клапанов рекомендуется провести повторную проверку зазоров через несколько тысяч километров пробега, так как они могут немного измениться в процессе эксплуатации.
Подготовка автомобиля для регулировки клапанов ВАЗ 2107
Перед регулировкой клапанов ВАЗ 2107 необходимо обеспечить правильные условия для работы, чтобы избежать повреждений двигателя и получить точный результат. Начните с установки автомобиля на ровную поверхность, чтобы исключить любые смещения в процессе работы.
Отключите аккумулятор, чтобы предотвратить случайный запуск двигателя или короткие замыкания. Снимите декоративные элементы двигателя, такие как крышку клапанной крышки, чтобы обеспечить доступ к регулирующим винтам клапанов. Для этого может понадобиться ключ с соответствующими насадками для откручивания болтов.
Проверьте уровень масла в двигателе. Низкий уровень масла может повлиять на работу клапанов, особенно в процессе регулировки. Масло должно быть свежим и подходить для данного типа двигателя, чтобы обеспечить нормальную работу механизма.
Поднимите переднюю часть автомобиля с помощью домкрата, чтобы освободить доступ к шкиву коленчатого вала и обеспечить удобное вращение двигателя. Подкладывайте под автомобиль надежные подставки для безопасности.
Перед тем как приступить непосредственно к регулировке, прокачайте двигатель до рабочей температуры, чтобы масло было разогрето и обеспечивало оптимальное смазывание всех частей. Это предотвратит перегрев и износ клапанов во время работы.
Заключительный этап подготовки – открутите свечи зажигания, чтобы уменьшить нагрузку на стартер и облегчить прокручивание коленчатого вала вручную. Это также поможет точно установить нужное положение поршней при регулировке.
Как выбрать нужные инструменты для регулировки клапанов
Ключи и головки для свечей зажигания. Прежде чем приступить к регулировке клапанов, нужно удалить свечи, чтобы обеспечить доступ к камере сгорания. Для этого используйте специальный ключ для свечей зажигания, который подходит для гаек стандартного размера на ВАЗ 2107 (обычно 16 мм).
Щупы для измерения зазора. Щупы – это обязательный инструмент для регулировки зазоров клапанов. Важно выбирать щупы, которые соответствуют рекомендуемым значениям зазора для вашего автомобиля. Для ВАЗ 2107 оптимальный диапазон щупов составляет от 0.15 мм до 0.30 мм. Используйте щупы с четкими градациями, чтобы точно измерить зазор.
Регулировочные ключи. Для регулировки зазора клапанов на ВАЗ 2107 необходимо использовать специальные регулировочные ключи для гаек на регулируемых элементах клапанной системы. Подберите ключ, который позволяет работать в ограниченном пространстве между головкой блока цилиндров и другими деталями двигателя. Это поможет избежать повреждений и упростит регулировку.
Динамометрический ключ. Этот инструмент важен для обеспечения точного затягивания гаек. При регулировке клапанов необходимо затянуть крепежные элементы до заданного момента (обычно 20-25 Нм для ВАЗ 2107). Динамометрический ключ гарантирует, что момент затяжки будет точно соответствовать требованиям.
Отвертки и ключи с малым ходом. Они могут понадобиться для работы с крепежами, которые располагаются в ограниченных местах. Важно, чтобы инструменты имели прочную и износостойкую поверхность, чтобы избежать их повреждения при длительном использовании.
Подъемник для клапанов (при необходимости). В случае, если клапаны сильно изношены или требуют замены, может понадобиться подъемник для клапанов, который облегчает извлечение и установку новых деталей. Однако для стандартной регулировки этот инструмент не обязателен.
При выборе инструментов обязательно обращайте внимание на их качество. Подделки могут привести к повреждениям элементов двигателя или затруднить выполнение работы. Рекомендуется выбирать инструменты известных брендов, которые подходят именно для автомобилей ВАЗ 2107.
Порядок снятия крышки головки блока цилиндров на ВАЗ 2107
Для снятия крышки головки блока цилиндров на ВАЗ 2107 необходимо выполнить несколько последовательных шагов, которые обеспечат правильность работы и предотвращение повреждений элементов двигателя.
- Подготовка автомобиля: Перед началом работ отключите аккумулятор, чтобы избежать случайных коротких замыканий. Убедитесь, что двигатель остыл, так как работа с горячими элементами может привести к травмам.
- Удаление воздуховодов и проводки: Снимите все трубки и шланги, подключенные к крышке головки блока. Это могут быть проводка зажигания, трубки вентиляции картерных газов, шланги системы охлаждения. Отсоедините провода от датчиков.
- Удаление элементов, прикрывающих крышку: Снимите все элементы, которые могут мешать доступу к крышке. Это могут быть корпус воздушного фильтра, карбюратор, элементы топливной системы, если они установлены на двигателе.
- Откручивание болтов крышки: Используйте ключ с трещоткой для откручивания болтов крышки головки блока. Перед этим обязательно проверьте, не затянуты ли болты слишком сильно. Обычно они расположены по периметру крышки. Отпускайте болты поочередно, чтобы избежать деформации крышки.
- Снятие крышки: После откручивания всех болтов аккуратно снимите крышку. Это нужно делать без применения чрезмерной силы, так как она может быть зафиксирована в местах соединений. Для этого можно аккуратно постучать по краям крышки деревянным молотком, чтобы ослабить сцепление.
- Проверка состояния крышки: После снятия крышки осмотрите уплотнительные элементы и поверхность головки блока цилиндров. При наличии повреждений или утечек замените уплотнительные кольца и прокладки.
После снятия крышки головки блока цилиндров следует выполнить проверку состояния всех компонентов, включая вал, клапаны и прокладки. В случае необходимости замените изношенные детали.
Как правильно измерить зазор между клапаном и коромыслом
Для точного измерения зазора между клапаном и коромыслом на ВАЗ 2107 необходимо использовать щупы соответствующей толщины. Зазор регулируется для каждого клапана отдельно и имеет определенные параметры, которые должны строго соблюдаться, чтобы обеспечить правильную работу двигателя.
Перед началом измерений необходимо убедиться, что двигатель остыл, чтобы избежать неточных показателей из-за теплового расширения металлических частей. Для измерения зазора используйте щупы с диапазоном от 0,10 мм до 0,30 мм, в зависимости от того, какой зазор требуется. Обычно зазор для впускных клапанов составляет 0,15–0,20 мм, а для выпускных – 0,25–0,30 мм.
Чтобы измерить зазор, необходимо привести поршень в верхнюю мертвую точку (ВМТ) на первом цилиндре. Для этого проворачивайте коленчатый вал, пока метка на шкиве не совпадет с меткой на корпусе двигателя. После этого закрепите коромысло так, чтобы оно не имело дополнительного люфта.
Щуп вставляется между коромыслом и концом клапана. Его сопротивление при движении по зазору должно быть небольшим, но ощутимым. Если щуп проходит свободно или с трудом, необходимо отрегулировать зазор с помощью регулировочных шайб или болтов на коромыслах.
При регулировке важно добиться точности, так как слишком маленький или большой зазор может привести к плохой компрессии и преждевременному износу клапанов. Рекомендуется использовать специальные регулировочные шайбы для более точной настройки.
После завершения регулировки зазора на всех клапанах повторно проверьте значения с помощью щупа, чтобы убедиться в правильности настроек. Правильная регулировка зазора обеспечивает стабильную работу двигателя, предотвращает перегрев и износ комплектующих.
Особенности регулировки клапанов на горячем и холодном двигателе
При регулировке клапанов на ВАЗ 2107 необходимо учитывать состояние двигателя – горячий или холодный. Это напрямую влияет на зазоры между клапанами и распределительным валом.
На холодном двигателе клапаны должны регулироваться, когда двигатель не прогрет, что позволяет избежать изменения зазора из-за теплового расширения металлических частей. Рекомендуется выполнять регулировку после того, как двигатель полностью остынет, например, на следующий день после остановки автомобиля.
На горячем двигателе зазор обычно уменьшается из-за теплового расширения металла. В этом случае нужно учитывать, что все детали двигателя уже прогреты, и зазор будет меньшим, чем на холодном двигателе. Регулировка зазоров на горячем двигателе требует большей точности, поскольку после остывания зазор может стать недостаточным.
В обоих случаях важно соблюдать технические характеристики зазоров, указанные в руководстве по эксплуатации. Для ВАЗ 2107 зазор на холодном двигателе составляет 0,15 мм для впускных клапанов и 0,25 мм для выпускных. На горячем двигателе эти значения могут быть немного меньше – примерно 0,10 мм для впускных и 0,20 мм для выпускных клапанов.
При регулировке на горячем двигателе рекомендуется проводить её через 10-15 минут после его остановки, чтобы температура компонентов была стабильной. Это помогает избежать ошибок при измерении зазоров.
Основное различие между регулировкой на горячем и холодном двигателе заключается в более высокой точности регулировки на горячем двигателе, а также в учете изменения зазоров из-за температурных колебаний. При неправильной регулировке могут возникнуть проблемы с работой двигателя, такие как его нестабильный холостой ход или перегрев.
Проверка работы клапанов после регулировки на ВАЗ 2107
После того как клапана на ВАЗ 2107 были отрегулированы, важно выполнить проверку их работы. Для этого следует тщательно оценить несколько ключевых факторов, чтобы убедиться, что все настройки выполнены корректно и двигатель работает эффективно.
1. Прослушивание работы двигателя: После регулировки заводим двигатель и внимательно слушаем его работу. Нормальная работа двигателя должна быть ровной, без посторонних стуков и шумов. Если слышен металлический стук или шум, это может свидетельствовать о недостаточном зазоре между клапанами и кулачками распредвала.
2. Оценка компрессии: Проверьте компрессию в цилиндрах с помощью компрессометра. Нормальные показатели для ВАЗ 2107 – 12-14 атмосфер. Снижение компрессии может указывать на проблемы с клапанами, которые не были правильно отрегулированы.
3. Тест на прогрев: Дайте двигателю поработать на холостом ходу несколько минут. После этого проверьте температуру головки блока цилиндров. При слишком высоких температурах можно предположить, что клапана регулируются слишком сильно или недостаточно, что влияет на теплоотвод и перегрев двигателя.
4. Проверка газа: Плавно увеличьте обороты двигателя, наблюдая за его реакцией. Если обороты падают или двигатель глохнет при попытке увеличить их, это может означать, что зазор между клапанами слишком велик или мал, что нарушает оптимальное сгорание топлива.
5. Проверка на утечку: Можно выполнить тест с использованием газоанализатора. Для этого необходимо подключить прибор к выхлопной системе и проверить уровень угарных газов. Повышенные показатели CO могут свидетельствовать о проблемах с герметичностью клапанов.
Вопрос-ответ:
Как узнать, нужно ли регулировать клапана на ВАЗ 2107?
Проверку необходимости регулировки клапанов можно провести по нескольким признакам. Если двигатель стал работать шумно, появились посторонние звуки или потерялась мощность, это может быть сигналом, что клапана нуждаются в регулировке. Также на холостых оборотах можно заметить нестабильную работу двигателя. Лучше провести диагностику и, если есть подозрения, провести проверку зазоров между клапанами и рокерами.
Как часто нужно регулировать клапана на ВАЗ 2107?
Рекомендуется проводить регулировку клапанов каждые 15-20 тысяч километров пробега. Однако, если заметите проблемы с работой двигателя (например, шум или потерю мощности), можно проверить зазоры и раньше. Периодичность зависит от состояния двигателя и того, как часто используется автомобиль.
Что потребуется для регулировки клапанов на ВАЗ 2107?
Для регулировки клапанов на ВАЗ 2107 понадобится несколько инструментов: отвертки, щупы для замера зазора клапанов, гаечный ключ, ключ для снятия крышки клапанов, а также возможная смазка для деталей. Важно подготовить все необходимые инструменты заранее, чтобы процесс прошел без проблем.
Как правильно настроить зазор между клапанами на ВАЗ 2107?
Для регулировки зазора клапанов на ВАЗ 2107 нужно использовать щупы. Включите двигатель, затем выкрутите свечи, чтобы проще вращать коленвал. С помощью ключа поверните коленвал в направлении часовой стрелки, пока метки на нем не совпадут с нужными положениями. Когда поршень находится в верхней мертвой точке, измерьте зазор с помощью щупа, вставляя его между рокером и клапаном. Если зазор отличается от рекомендованного (для впускных клапанов — 0,15 мм, для выпускных — 0,25 мм), его нужно скорректировать, подстроив винт регулировки.
Какие могут быть последствия неправильной регулировки клапанов на ВАЗ 2107?
Неправильная регулировка клапанов может привести к ряду проблем: двигатель начнет работать с перебоями, появится сильный шум, возможно снижение мощности, а также повышенный расход топлива. В худшем случае, если зазор слишком мал или велик, это может вызвать повреждение деталей двигателя, что приведет к дорогостоящему ремонту.
Как правильно регулировать клапана на ВАЗ 2107?
Для правильной регулировки клапанов на ВАЗ 2107 необходимо соблюдать несколько шагов. Сначала нужно прогреть двигатель до рабочей температуры, чтобы масло стало более жидким, а зазоры клапанов были точными при регулировке. Затем необходимо отсоединить крышку головки блока цилиндров и открутить болты крепления. Для корректной настройки нужно использовать специальные щупы для измерения зазоров. Они должны соответствовать значениям, указанным в технической документации автомобиля. Обычно зазор для впускных клапанов составляет 0,15 мм, а для выпускных – 0,20 мм. При регулировке важно также следить за положением поршней в цилиндрах. Чтобы избежать ошибок, следите за тем, чтобы поршень в соответствующем цилиндре был в верхней мертвой точке. После регулировки следует проверить работу двигателя и, если нужно, повторно отрегулировать зазоры.
