На ранних выпусках ВАЗ 2110 электрозеркала устанавливались редко, а большинство машин выходило с ручным управлением. Между тем, зеркала с электроприводом и подогревом – не просто элемент комфорта, но и практическое улучшение, особенно в зимнее время. Установка и подключение таких зеркал не требует глубоких знаний в автоэлектрике, но требует внимательности и точного следования схеме.
Для подключения электрозеркал понадобится комплект: два зеркала с электроприводом, джойстик управления (обычно с ВАЗ 2112), реле обогрева, предохранитель на 10 А, проводка с разъёмами. Также потребуется штатная электросхема автомобиля или её фрагмент, связанный с питанием и обогревом. Если в двери уже есть разъёмы – задача упрощается, иначе придётся тянуть провода от салонного блока предохранителей до каждой двери.
Питание подаётся от замка зажигания через предохранитель, что исключает случайный разряд аккумулятора. Управление зеркалами реализуется через пятипроводной джойстик, по два провода на каждый электромотор (вертикаль и горизонталь) и один общий. Для подключения подогрева используется отдельная линия через кнопку и реле, подключённое к зажиганию, с учётом потребления до 8 А на оба зеркала.
Чтобы не перегружать цепи, рекомендуется прокладывать отдельную массу от кузова к зеркалам и использовать гофру для проводки, защищая её от перегибов при открывании дверей. Также важно использовать разъёмы с защитой от влаги и термоусадку на всех соединениях. Правильное подключение обеспечит стабильную работу электрозеркал без вмешательства в штатную электросистему автомобиля.
Выбор подходящих электрозеркал и комплектующих для установки
Для установки электрозеркал на ВАЗ 2110 оптимально использовать зеркала от моделей ВАЗ 2112 или Priora. Они имеют схожее посадочное место и поддерживают электрорегулировку и обогрев. При выборе обращайте внимание на разъёмы – предпочтительны заводские штекеры, которые упростят подключение без переделки проводки.
Корпус зеркала должен быть целым, без трещин, с плотной посадкой стекла. Обратите внимание на наличие сервомоторов: они должны быть установлены и работать в обеих плоскостях. Для проверки можно подать напряжение 12 В напрямую на контакты моторчиков. Если стекло не реагирует – механизм неисправен.
Нагревательный элемент должен быть встроен в стекло. Его наличие можно определить визуально по токоведущим дорожкам или проверить тестером сопротивление между контактами. Рабочий обогрев показывает значение в пределах 6–10 Ом.
Комплектующие для подключения включают жгут проводки с разъёмами, блок управления (чаще от ВАЗ 2112), клавиши или джойстик, предохранитель (на 10 А) и реле. Провод лучше использовать медный, с сечением не менее 0,75 мм² для питания обогрева и 0,5 мм² для управления моторчиками. Длина жгута должна позволять прокладку от панели до дверей без натяжения.
Крепёжные элементы – стандартные винты с посадкой М6 и пластиковые клипсы. При отсутствии штатных отверстий рекомендуется использовать шаблон для точного сверления, чтобы не нарушить геометрию посадочного гнезда.
Подготовка дверей и панели к монтажу электроприводов
Перед установкой электроприводов необходимо обеспечить доступ к внутренним полостям дверей и панели, где будут размещены элементы управления и проводка.
- Снимите обшивку передних дверей. Открутите винты под ручками, в районе подлокотника и по периметру обшивки. Аккуратно отстегните пластиковые клипсы, чтобы не повредить крепления.
- Удалите влагозащитную плёнку. При повторной установке рекомендуется заменить её на новую или использовать герметик.
- Осмотрите внутреннюю часть двери. Убедитесь, что в штатном месте предусмотрено отверстие под крепление электропривода зеркала. При его отсутствии – разметьте и просверлите отверстие диаметром 6–8 мм для болтового соединения.
Для подключения к блоку управления потребуется прокладка проводки через дверной проём:
- Отсоедините гофру с проводами между дверью и кузовом.
- Проденьте дополнительный жгут с кабелями питания и сигнальными проводами внутри гофры. Используйте мягкий ПВХ-кабель с сечением 0.75 мм². Не применяйте жёсткие провода – они повреждаются при многократном открывании дверей.
- Соединения обжмите с использованием термоусадочных трубок. Исключите скрутки – они ненадёжны при вибрациях и повышенной влажности.
Для подготовки панели:
- Снимите нижнюю часть центральной консоли и боковые панели тоннеля пола.
- Выберите место под установку кнопок управления. Оптимально – рядом с рычагом стояночного тормоза или на торце панели слева от руля.
- Просверлите отверстия под кнопки Ø 20–22 мм, ориентируясь на посадочный размер выбранных элементов.
После подготовки можно приступать к прокладке проводки и подключению компонентов системы регулировки зеркал.
Прокладка проводки от зеркал до блока управления
Для начала демонтируйте обшивку передних дверей, чтобы получить доступ к месту установки зеркал и внутренним каналам. В дверях уже предусмотрены отверстия под проводку, используйте их, избегая просверливания новых. При отсутствии гофры – установите резиновую втулку для защиты кабеля от повреждений на изгибе между дверью и кузовом.
Провода протягиваются через штатные гофры в передние стойки, далее – под торпедо к центральной консоли, где размещается блок управления зеркалами. Крепление осуществляется с помощью пластиковых хомутов и клипс – недопустимо, чтобы кабель болтался или касался движущихся частей. Все соединения пропаиваются и изолируются термоусадочной трубкой, скрутки и изолента исключаются.
Особое внимание уделите прокладке кабеля по водительской стороне: избегайте острых углов металлических частей каркаса и участков с потенциальным контактом с педальным узлом. Укладка должна обеспечивать свободное открытие дверей без натяжения проводки.
После завершения монтажа – проверка целостности цепи тестером. Замыкания и обрывы выявляются до установки блока управления и зеркал. Питание подаётся через предохранитель 7,5 А, устанавливаемый в свободную ячейку монтажного блока или врезной держатель с маркировкой.
Подключение электрозеркал к штатной электросхеме автомобиля

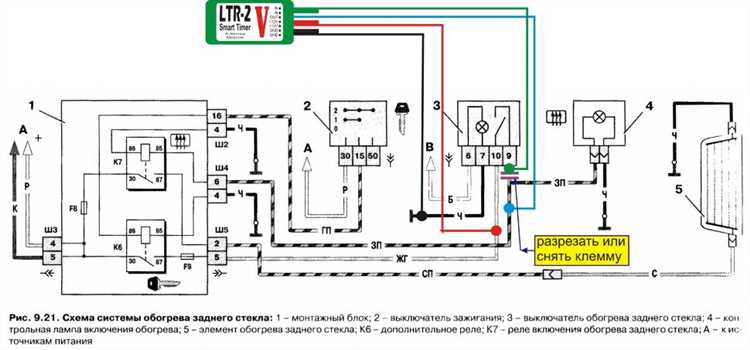

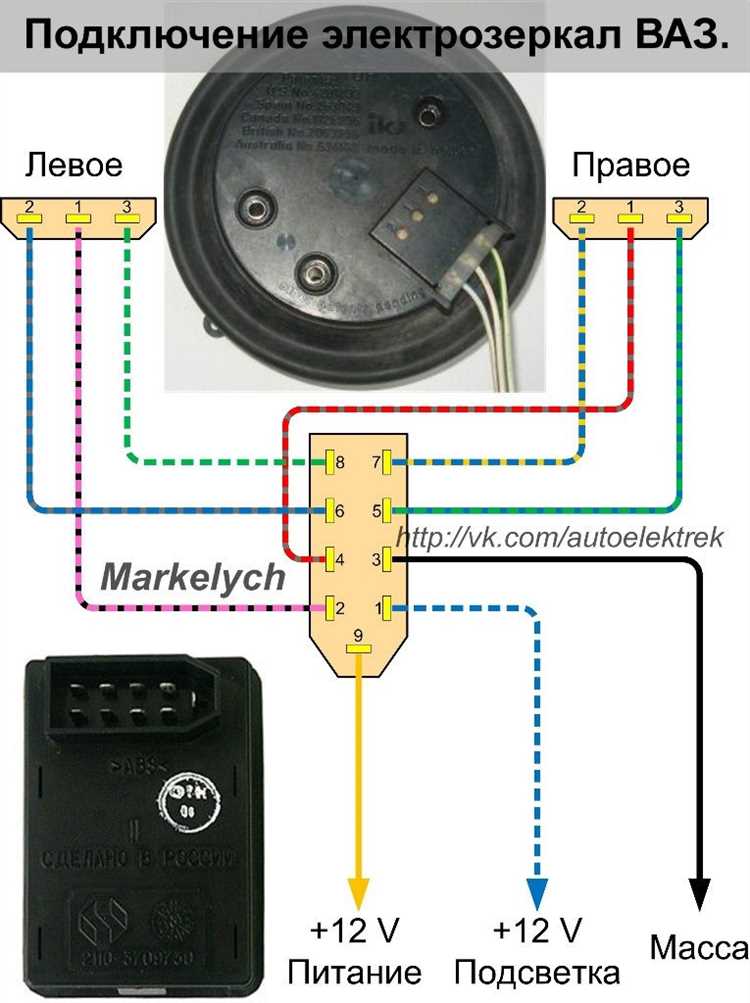

Для подключения электрозеркал на ВАЗ 2110 необходимо обеспечить питание, управление и защиту цепей. Электрозеркала подключаются к штатной электропроводке через колодку жгута двери, где уже предусмотрены свободные контакты для дополнительного оборудования. Если колодка не укомплектована, потребуется провести отдельные провода через гофру между кузовом и дверью.
Питание подается от цепи зажигания через предохранитель F7 (10 А) в монтажном блоке. Для подключения используйте провод сечением не менее 0.75 мм². Управление осуществляется с помощью штатного джойстика или универсального блока управления, подключаемого к моторедукторам зеркал. Контактная распиновка разъёмов зеркал: центральный – общий, боковые – управление по вертикали и горизонтали. Перемена полярности обеспечивает движение в противоположные стороны.
После завершения монтажа проверяется работоспособность в обоих направлениях, отсутствие просадок напряжения и симметрия отклика. В случае нестабильной работы проводится прозвонка каждой линии на обрыв и короткое замыкание.
Установка и подключение кнопки регулировки зеркал

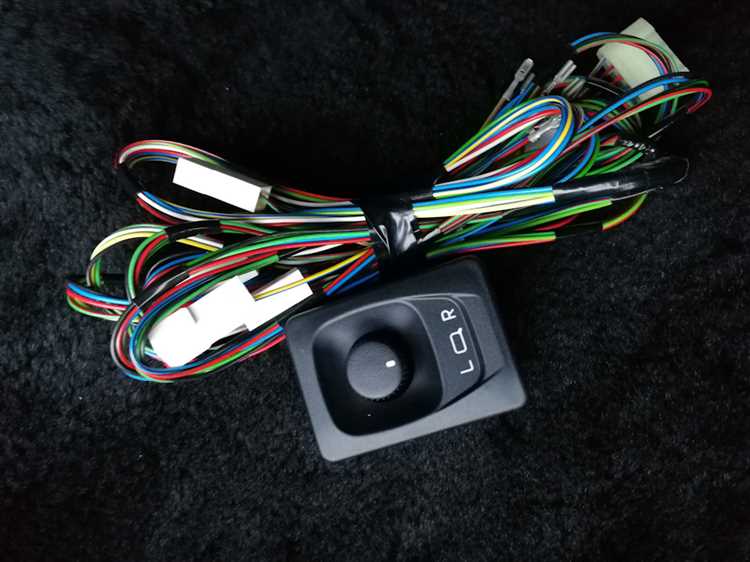

Перед подключением необходимо удостовериться, что в комплекте зеркал присутствует оригинальная кнопка с джойстиком и проводкой. Если используется универсальная кнопка, потребуется проверить схему её подключения – часто она содержит шесть контактов: питание, масса и по два провода на каждый привод (по горизонтали и вертикали).
Подключение начинается с прокладки проводов от каждого зеркала к месту установки кнопки. Используйте провод сечением не менее 0,75 мм². Все соединения выполняйте через термоусадку или герметичные разъёмы, чтобы исключить окисление. Провода укладываются под обшивкой порогов и крепятся пластиковыми хомутами.
Проверка работоспособности: после подключения включите зажигание и проверьте реакцию каждого зеркала на движение джойстика. При неправильной работе проверьте распиновку кнопки и направление подключения моторов, так как у некоторых моделей зеркал может отличаться полярность.

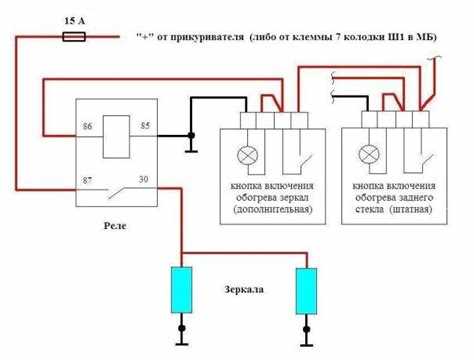

Для долговечной работы дополнительно рекомендуется установить реле на цепь питания, если планируется частое использование регулировки.
Проверка работы электрозеркал после подключения
После завершения монтажа электрозеркал на ВАЗ 2110 важно провести тщательную проверку их работы, чтобы убедиться в корректности подключения и функциональности всех механизмов. Для этого выполните следующие шаги:
1. Проверка питания: Перед тестированием включите зажигание. Если зеркала подключены через центральный блок, убедитесь, что питание поступает на разъёмы электрозеркал. Для этого можно использовать мультиметр для измерения напряжения на контактах подключения.
2. Проверка регулировки зеркал: Используйте переключатель регулировки зеркала для проверки горизонтальных и вертикальных движений стекла. При наличии отклонений от нормальной работы проверьте целостность проводки и контактов, а также убедитесь в правильности установки мотора.
3. Проверка обогрева зеркал: Включите обогрев зеркал и проверьте их эффективность. Обогрев должен включаться мгновенно и равномерно распределяться по всей поверхности стекла. Если этого не происходит, проверьте целостность обогреваемой сетки и подключение к ней питания.
4. Проверка моторчика складывания зеркала (если установлен): Если в конструкции предусмотрено складывание зеркал, проверьте корректность работы этого механизма. Нажмите на кнопку складывания и убедитесь, что зеркало сдвигается в нужном направлении, без задержек и рывков.
5. Проверка функционала электрозеркала с подогревом при низких температурах: Для проверки работы зеркала при холодных температурах рекомендуется провести тест на холоде или использовать искусственное охлаждение (например, баллон с холодным воздухом). Это поможет выявить возможные проблемы с обогревом в условиях сильного холода.
Если все вышеуказанные функции работают исправно, можно считать подключение завершённым успешно. В случае обнаружения неисправностей, возвращайтесь к проверке проводки, подключения и возможных проблем с блоком управления зеркалами.
Решение типичных проблем при подключении электрозеркал
При установке и подключении электрозеркал на ВАЗ 2110 могут возникнуть различные проблемы. Рассмотрим основные из них и способы их решения.
- Проблема: Зеркало не двигается в нужном направлении
- Проблема: Зеркало двигается, но с задержкой или рывками
- Проблема: Электрическое зеркало не включается вообще
- Проблема: Ошибка в регулировке угла наклона зеркала
- Проблема: Не работает обогрев зеркала
Эта неисправность может быть связана с неправильным подключением проводов. Важно проверить, что мотор зеркала подключен к нужному контакту на регуляторе и что все провода имеют хорошее соединение. Если проблема не исчезла, следует проверить мотор на работоспособность, используя мультиметр для измерения сопротивления. Также возможен обрыв проводки, особенно если она была повреждена в процессе установки.
Задержка или рывки могут быть вызваны плохим контактом в системе проводки. Нужно тщательно проверить все соединения, особенно на местах, где провода могут подвергаться механическим нагрузкам. Важно использовать качественные разъемы и соединительные элементы для предотвращения потерь напряжения. Также стоит проверить настройки системы в автомобиле, если подключение было выполнено через блок управления.
Если зеркало не работает вовсе, стоит проверить предохранитель, отвечающий за электросистему зеркал. Также важно проверить, не сгорели ли фары подсветки или мотор зеркала. При отсутствии питания в цепи можно использовать тестер для поиска поврежденных участков проводки или обрывов.
Неправильная регулировка угла наклона может быть связана с дефектами в механизме самого зеркала или его моторе. Рекомендуется проверить работу механизма регулировки вручную и убедиться, что элементы не заедают. В некоторых случаях может потребоваться замена шестеренок или других мелких частей.
Если обогрев зеркала не функционирует, возможно, проблема кроется в обрыве нагревательных элементов или в нарушении подключения к системе питания. Рекомендуется использовать тестер для проверки обогревателя на наличие напряжения. Если неисправность в элементе, следует заменить сам обогреватель или проверить целостность его проводки.
Каждая из этих проблем имеет простые способы устранения, но для их диагностики и ремонта важно правильно понимать работу электрической системы и оборудование зеркал. Регулярная проверка соединений и состояния компонентов поможет избежать серьезных неисправностей в будущем.
Вопрос-ответ:
Как правильно подключить электрозеркала на ВАЗ 2110?
Для подключения электрозеркал на ВАЗ 2110 нужно выполнить несколько шагов. Во-первых, необходимо снять старые зеркала, если они установлены, и подготовить новые электрозеркала. Затем, подсоединить провода питания к источнику электричества в автомобиле, желательно через реле, чтобы избежать перегрузки. Важно правильно подключить провода управления — для регулировки зеркал. После этого, установить зеркала на место и проверить их работу через панель управления.
Какие инструменты понадобятся для установки электрозеркал на ВАЗ 2110?
Для установки электрозеркал на ВАЗ 2110 вам понадобятся следующие инструменты: крестовая отвертка для снятия обшивки дверей, ключи для демонтажа старых зеркал, провода для подключения, изолента, а также реле для подключения электропитания. Также полезно будет иметь мультиметр для проверки подключения электросистемы.
Могу ли я подключить электрозеркала на ВАЗ 2110 без специальной подготовки?
Подключение электрозеркал на ВАЗ 2110 требует определённого опыта в электрике и знание основ автомобильных систем. Если у вас нет опыта работы с электропроводкой, стоит обратить внимание на схему подключения и подключать зеркала с осторожностью. Без знаний есть риск не только неправильно подключить зеркала, но и повредить электрическую систему автомобиля. Если сомневаетесь, лучше обратиться к специалистам.
Какие проблемы могут возникнуть при подключении электрозеркал на ВАЗ 2110?
Одной из основных проблем может быть неправильное подключение проводов, что приведет к неработающим зеркалам или короткому замыканию. Также могут возникнуть сложности с прокладкой проводки, так как стандартная проводка на ВАЗ 2110 не предусматривает установки электрозеркал. В некоторых случаях может понадобиться установка дополнительных элементов, таких как реле или предохранители, чтобы обеспечить безопасную работу системы.
Какие преимущества даст установка электрозеркал на ВАЗ 2110?
Установка электрозеркал на ВАЗ 2110 значительно повысит удобство эксплуатации автомобиля. Вы сможете легко регулировать зеркала на ходу, что особенно удобно при смене водителя или в условиях ограниченной видимости. Это также улучшает аэродинамические характеристики автомобиля, так как электрозеркала обычно имеют более компактные и удобные формы, чем механические аналоги. Кроме того, такая модернизация придаст автомобилю более современный и аккуратный вид.
Как правильно подключить электрозеркала на ВАЗ 2110 своими руками?
Для подключения электрозеркал на ВАЗ 2110 необходимо выполнить несколько шагов. Во-первых, нужно убедиться, что ваш автомобиль имеет подходящую проводку для подключения электрозеркал. Если проводка отсутствует, придется провести дополнительные кабели от блока предохранителей и переключателя зеркал. Затем подключите сами зеркала, учитывая полярность проводов: обычно на зеркале есть два провода для управления мотором и один для обогрева. Далее подключите кнопку управления зеркалами в салоне, закрепив ее в удобном месте. После этого проверьте работу зеркал на всех режимах: регулировку положения и обогрев. Если все функционирует корректно, можно закрепить зеркала на двери и проверить их в действии.
Можно ли подключить электрозеркала на ВАЗ 2110 без установки дополнительных блоков управления?
Нет, для подключения электрозеркал на ВАЗ 2110 потребуется использовать специальный блок управления или добавить переключатель, который будет регулировать положение зеркал. Без этого компонента зеркала работать не будут, так как на ВАЗ 2110 нет штатного оборудования для автоматического регулирования зеркал в базовой комплектации. В некоторых случаях можно использовать универсальные переключатели для таких целей, но важно обеспечить правильную проводку и защиту от короткого замыкания. Также, в зависимости от модели зеркал, может потребоваться установка дополнительного реле для управления обогревом зеркала.
