Как сделать на ваз 2107 горящие поворотники

Установка горящих поворотников на ВАЗ 2107 – это не только способ улучшить внешний вид автомобиля, но и повысить его безопасность на дороге. Эти поворотники создают эффект мигания, который позволяет улучшить видимость сигналов поворота в темное время суток или при плохих погодных условиях. Процесс установки не требует глубоких знаний электрики, но необходимо тщательно следовать инструкциям, чтобы избежать возможных проблем с электрической системой автомобиля.

Для установки горящих поворотников вам понадобятся светодиодные лампы с функцией стробоскопа, контроллер для стробоскопа, а также элементы для подключения проводки. Важно выбирать качественные комплектующие, так как использование дешевых или несертифицированных товаров может привести к перегреву, коротким замыканиям или отказу в работе сигналов. Рекомендуется использовать светодиодные лампы с функцией CAN-Bus, чтобы избежать ошибок в бортовой системе автомобиля.

Перед началом работ снимите старые лампы и фонари, чтобы не повредить новую проводку. Важно подключить систему с учетом положительных и отрицательных контактов. Для этого лучше всего использовать пайку проводов или специальные клеммники, чтобы обеспечить надежное соединение. На некоторых моделях ВАЗ 2107 потребуется модификация проводки для правильной работы стробоскопа.

После установки протестируйте поворотники, чтобы убедиться в их правильной работе. Важно, чтобы система горящих поворотников не нарушала работу других электрических компонентов автомобиля, таких как индикатор поворота или общее напряжение в системе.

Как установить горящие поворотники на ВАЗ 2107

Горящие поворотники на ВАЗ 2107 обеспечивают не только улучшенную видимость, но и придают автомобилю более современный вид. Установка таких поворотников требует некоторых знаний и подготовки. Рассмотрим основные этапы процесса.

Что потребуется:

• Горящие поворотники (светодиодные или с использованием габаритных ламп).
• Резисторы (для корректной работы с штатной проводкой).
• Набор инструментов: отвертки, паяльник, изолента, зажимы.
• Проводка для подключения дополнительных элементов.

Этапы установки:

1. Подготовка автомобиля
   Снимите аккумулятор для предотвращения коротких замыканий при работе с электрической системой. Также рекомендуется открутить передние фары и бампер, чтобы обеспечить удобный доступ к места установки.

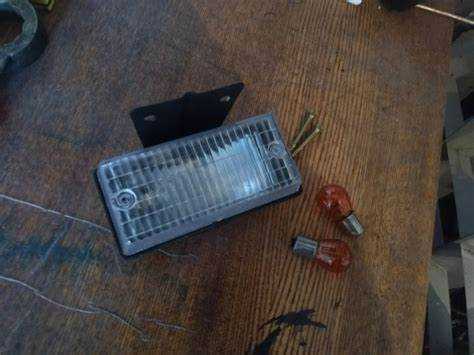

2. Демонтаж старых поворотников
   Открутите крепления старых поворотников. Внимательно отсоедините провода, запоминайте их расположение, чтобы не перепутать при подключении новых.
3. Установка горящих поворотников
   Вставьте новые поворотники на место старых, фиксируя их в отверстиях бампера или корпуса. Обратите внимание на полярность подключения. Для светодиодных поворотников потребуется подключить резисторы, чтобы избежать неправильной работы схемы.
4. Подключение проводки
   Подсоедините провода к новым поворотникам. Если используются светодиоды, установите дополнительные резисторы для корректной работы с электронным блоком управления. Проверьте, чтобы соединения были надежными и не коротили.
5. Тестирование
   Включите поворотники и проверьте, как они функционируют. Убедитесь, что светодиоды горят равномерно, а не мигают слишком быстро или медленно.
6. Заключительная сборка
   Если все работает корректно, соберите автомобиль, установив на место фары и бампер. Проверьте всю систему еще раз на предмет возможных проблем.

Советы:

• При установке светодиодов выбирайте качественные модели, которые обеспечат стабильную работу без перегрева.
• Обязательно используйте резисторы, чтобы избежать проблем с электронным блоком управления.
• Проверьте работу поворотников несколько раз до окончательной сборки, чтобы не возвращаться к разборке автомобиля.

Установка горящих поворотников – процесс, который можно выполнить своими руками, если соблюдать технологию и использовать подходящие компоненты. Это улучшит внешний вид автомобиля и повысит его безопасность на дороге.

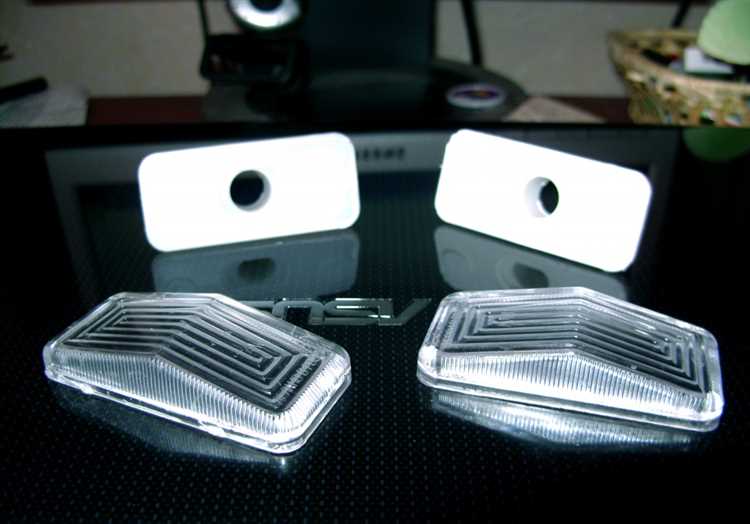

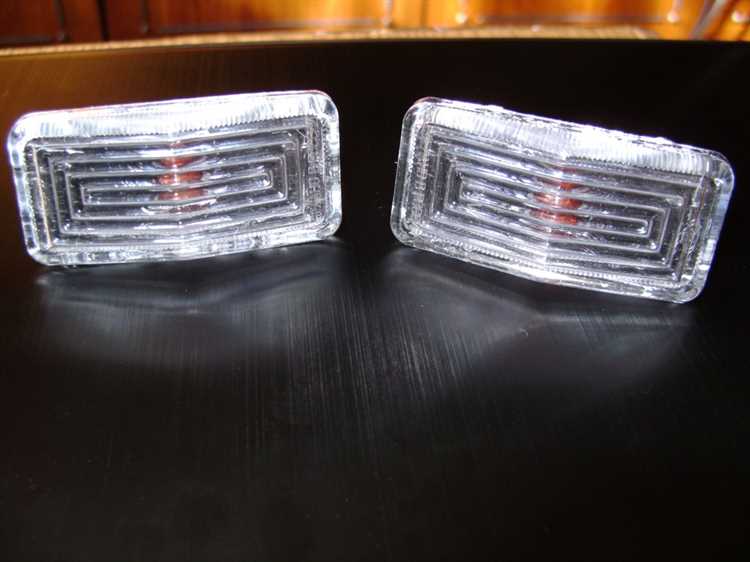

Выбор подходящих горящих поворотников для ВАЗ 2107

Тип корпуса поворотника должен соответствовать посадочному месту в штатных крыльях или бамперах. Для передних поворотников оптимальны модули длиной 30–35 см, которые можно установить внутрь фары или под стекло габарита. Задние поворотники допускается интегрировать в корпус стоп-сигналов, если используется светодиодная сборка.

Цвет свечения должен строго соответствовать ГОСТ – янтарный (оранжевый). Установка белых или красных модулей недопустима для использования на дорогах общего пользования.

Уровень герметичности не ниже IP65 обязателен, особенно для внешней установки. Поворотники, не защищённые от влаги и пыли, выходят из строя в течение первых месяцев эксплуатации.

Электрическая совместимость – важный параметр. Светодиоды с низким сопротивлением могут вызывать частое мигание реле. Для решения этой проблемы выбирают модули с встроенными нагрузочными резисторами или подключают внешние 6-омные резисторы мощностью не менее 25 Вт параллельно цепи поворотника.

Проверенные производители – Osram, Philips, MTF Light, а также специализированные бренды китайского сегмента (например, Novsight, DLed), которые производят линейки с сертификацией E-mark. Выбирать следует по конкретным техническим характеристикам, а не по внешнему виду.

Подготовка автомобиля к установке поворотников

Отключите аккумулятор, сняв клемму «минус», чтобы исключить короткие замыкания при работе с электропроводкой. Это обязательный шаг перед любыми вмешательствами в электрическую систему.

Снимите передние и задние фонари. Для этого потребуется крестовая отвертка и головка на 10. Демонтируйте защитные кожухи и аккуратно отсоедините разъёмы питания. Проверьте состояние контактов – при наличии окислов очистите их наждачной бумагой зернистостью 1000.

Осмотрите штатную проводку, особенно в местах изгибов и соединений. Обнаруженные трещины или обрывки изолируйте термоусадочной трубкой или замените повреждённые участки новым проводом ПВ3 сечением 0,75 мм². Это обеспечит стабильную подачу напряжения к новым поворотникам.

Заранее определите точку подключения нового реле поворотов. Оптимально установить его в подкапотном пространстве рядом с блоком предохранителей, используя штатные крепления или пластиковые хомуты. Подготовьте массу: зачистите участок кузова до металла и закрепите контакт кольцевым наконечником под болт М6.

Проверьте исправность переключателя поворотов на рулевой колонке. При люфте или залипаниях – замените механизм. Нарушения в его работе приведут к некорректному миганию или полной неработоспособности системы.

Монтаж проводки для горящих поворотников

Для реализации функции горящих поворотников на ВАЗ 2107 требуется изменение штатной электросхемы. Основная задача – обеспечить постоянное питание на передние указатели поворота при включённых габаритах и сохранить их мигание при активации поворотников.

Сначала необходимо подключить диод к каждому переднему поворотнику. Один конец диода соединяется с проводом, идущим от реле поворотников (обычно зелёный с чёрной полосой), второй – с проводом габаритов (чаще всего серый). Диод пропускает ток только в одном направлении, не давая поворотнику мигать вместе с габаритами. Используйте диоды с током не менее 3 А и обратным напряжением не менее 50 В, например, 1N5404. Устанавливать их следует катодом к поворотнику, анодом к габаритам.

Изоляция всех соединений обязательна. Используйте термоусадочные трубки или качественную изоленту. Разветвление питания габаритов берите непосредственно после выключателя света, до предохранителя. Это предотвратит перегорание общего предохранителя при коротком замыкании в модифицированной цепи.

Для подключения используйте провод сечением не менее 0,75 мм², лучше медный многожильный. Прокладывайте провода вдоль штатной проводки, фиксируя хомутами через каждые 15–20 см. Избегайте перегибов и мест перегрева – рядом с выхлопной системой или радиатором. Перед окончательной сборкой проверьте работу поворотников и габаритов отдельно и совместно.

Установка светодиодных модулей в корпуса поворотников

Для замены стандартных ламп накаливания на светодиодные модули требуется полный демонтаж поворотников. Сначала отсоедините минусовую клемму аккумулятора. Снимите передние или задние блок-фары, открутив крепёжные винты и аккуратно вытащив корпус поворотника.

Подберите светодиодные модули с напряжением 12 В и мощностью не более 5 Вт, совместимые с цоколем типа BA15s. Важно учитывать размеры модуля – длина не должна превышать 45 мм, иначе он не поместится в штатный корпус.

Перед установкой убедитесь в наличии встроенного резистора или стабилизатора тока. В противном случае светодиоды могут мерцать или перегореть. При его отсутствии рекомендуется подключать нагрузочный резистор 6 Ом параллельно модулю для имитации потребления штатной лампы.

Очистите внутреннюю поверхность корпуса от пыли и следов влаги. Установите модуль в патрон, проверьте плотность контакта. При необходимости подогните лепестки внутри патрона для надёжного соединения. После установки подключите питание и проверьте работу модуля до сборки корпуса.

Если используется модуль с функцией бегущего огня, потребуется дополнительное подключение управляющего провода к контроллеру анимации. Для надёжной работы соединения заизолируйте термоусадкой и зафиксируйте проводку в штатных каналах.

После успешной проверки установите корпус поворотника на место, закрепите винты и подключите аккумулятор. Повторите процедуру для противоположной стороны.

Подключение поворотников к электрической системе автомобиля

Для подключения горящих поворотников к ВАЗ 2107 необходимо изменить схему штатного подключения указателей поворота. Стандартно питание подаётся через реле-прерыватель, которое отключает лампы между миганиями. Для реализации эффекта постоянного горения с миганием требуется внедрение дополнительной электрической линии с контролем яркости.

Первым шагом отключите массу аккумулятора. Снимите комбинацию приборов, обеспечив доступ к контактам реле поворотников и проводке, идущей к подрулевому переключателю. Для получения постоянного питания на поворотники проложите отдельную линию от замка зажигания (контакт 15) через предохранитель 5–7 А. Используйте провод сечением не менее 1,5 мм².

Для эффекта «горящих» поворотников установите два дополнительных резистора (мощностью 5–10 Вт, сопротивлением 10–20 Ом) параллельно каждой лампе указателя поворота. Один конец каждого резистора соедините с плюсовым проводом питания поворотника, второй – с массой. Это обеспечит слабое постоянное свечение при включенных габаритах или зажигании.

Чтобы обеспечить мигание при активации поворота, подключите стандартную линию через штатное реле-прерыватель. При включении сигнала поворота напряжение будет подаваться через реле, лампа будет мигать с полной яркостью, перекрывая постоянное свечение.

Провода от реле и постоянного питания соединяются с лампой поворотника через диоды (напряжение не менее 20 В, ток 3–5 А) для исключения обратного тока. Катоды диодов соединяются с лампой, аноды – с источниками питания. Это предотвратит взаимное влияние цепей и обеспечит корректную работу схемы.

Проверьте сопротивление всех соединений и герметизируйте скрутки термоусадкой. После подключения включите зажигание и проверьте работу поворотников – лампы должны светиться постоянно с пониженной яркостью и мигать при включении сигнала. При необходимости подберите другое сопротивление резисторов для корректной яркости постоянного свечения.

Проверка правильности работы горящих поворотников

После установки горящих поворотников на ВАЗ 2107 необходимо провести серию точных проверок, чтобы исключить ошибки монтажа и убедиться в корректной работе системы.

1. Включите зажигание, активируйте левый поворотник. Убедитесь, что лампы мигают с постоянной яркостью и без перебоев.
2. Проверьте работу правого поворотника по тем же параметрам. В случае разницы в яркости или частоте мигания ищите проблему в соединениях или реле.
3. Включите аварийную сигнализацию. Все четыре лампы должны работать синхронно. Любое отклонение указывает на ошибки в коммутации.
4. Откройте капот и проверьте температурный режим реле поворотников спустя 5 минут работы. Оно не должно перегреваться – признак неверного подбора реле или перегрузки цепи.
5. Проведите замер напряжения на контактах ламп во включенном состоянии. Напряжение должно быть в пределах 12–13,8 В. Ниже – проверяйте массу и силовые провода.
6. В тёмное время суток обратите внимание на свечение ламп: отсутствие засветов в других цепях сигнализирует о правильной изоляции и разводке.
7. На ходу включите поворотники и проверьте, не влияют ли они на работу других электроприборов. Мигание приборной панели или радиопомехи – сигнал к доработке электропроводки.

Только после успешного прохождения всех этапов проверки можно считать систему полностью работоспособной и безопасной в эксплуатации.

Регулировка и настройка светового эффекта горящих поворотников

После установки горящих поворотников на ВАЗ 2107 необходимо точно настроить параметры свечения, чтобы обеспечить стабильную и согласованную работу системы с остальной электрикой автомобиля.

Первым этапом является выбор подходящего реле поворотников с функцией управления длительностью свечения. Рекомендуется использовать реле с регулируемой частотой мигания в диапазоне 80–90 импульсов в минуту. Такие реле можно приобрести с цифровой регулировкой или с потенциометром на корпусе.

Далее потребуется отрегулировать длительность послесвечения. Для этого подключается импульсный модуль задержки отключения. Он устанавливается между выходом реле и лампами поворотников. Настройка производится путём изменения значения временного сопротивления или программной установки, в зависимости от модели модуля. Оптимальное время свечения после выключения поворотника – 1–1,5 секунды.

Для обеспечения равномерного свечения на всех поворотниках рекомендуется проверка напряжения на каждом выходе. Допустимое отклонение не должно превышать 0,2 В. При большем расхождении необходимо проверить массу на каждом фонаре и при необходимости усилить контакт или заменить соединения.

Контроль стабильности свечения производится в тёмное время суток. Наблюдайте за синхронностью передних и задних поворотников, а также за отсутствием мерцаний или провалов в яркости.

Завершающий этап – герметизация соединений с модулем и реле, особенно если они установлены в моторном отсеке. Используйте термоусадочную трубку и силиконовый герметик для защиты от влаги.

Вопрос-ответ:

Какие детали нужны для установки функции «горящих» поворотников на ВАЗ 2107?

Для реализации этой функции понадобятся: реле поворотников с функцией постоянного свечения, диоды (если вы хотите, чтобы лампы не загорались одновременно с обычными габаритами), провода, клеммы, изолента и при необходимости — паяльник. Также могут понадобиться светодиодные лампы, если вы хотите заменить стандартные. Перед покупкой реле важно убедиться, что оно совместимо с вашей электросхемой.

Можно ли установить горящие поворотники без вмешательства в заводскую проводку?

Да, это возможно, но только при использовании специальных адаптеров или модулей, которые подключаются к штатным разъёмам. Такой способ удобнее, особенно если вы не уверены в своих навыках работы с электрикой. Однако большинство автолюбителей предпочитают вручную прокладывать проводку, чтобы точно контролировать подключение и поведение ламп.

Как сделать так, чтобы поворотники светились только как ДХО и не мешали сигналу поворота?

Для этого используется схема с диодами: постоянное питание подаётся на лампы через диоды, а сигнал поворота — напрямую. При включении поворотника его импульсы «перебивают» постоянный ток, и лампа начинает моргать. Когда поворот выключается, лампа снова загорается ровным светом. Такая схема требует точного подбора диодов по току и напряжению, иначе может возникнуть мерцание или перегрев.

Нужно ли регистрировать такие изменения в ГИБДД?

С технической точки зрения, любое изменение в системе освещения автомобиля может потребовать согласования с надзорными органами, особенно если оно влияет на безопасность движения. Однако на практике горящие поворотники, выполненные грамотно и не нарушающие световые нормы (например, не ослепляющие встречных водителей), редко вызывают вопросы у инспекторов. Тем не менее, установка нестандартного оборудования формально считается переоборудованием, и это стоит учитывать.
