Настройка отстрелов на ВАЗ 2107 с карбюратором требует точной работы с системой зажигания и топливоподачи. Отстрелы – это не просто эффектный звук, а результат конкретных изменений в работе двигателя, особенно при резком сбросе газа. Главная цель – добиться контролируемого выброса несгоревшего топлива в выпускной коллектор, где оно воспламеняется, создавая характерный хлопок.
Для начала необходимо выставить зажигание с учётом того, что смесь будет догорать в выпускном тракте. Угол опережения зажигания следует уменьшить на 2–4 градуса от заводских значений. Это позволит увеличить объём несгоревшего топлива, выходящего из камеры сгорания. Убедитесь, что трамблёр исправен, а вакуумный корректор не мешает стабильной работе на холостом ходу.
Далее – настройка карбюратора. Необходимо немного обогатить топливную смесь, особенно в режиме холостого хода и при резком отпускании педали газа. Для этого винт качества смеси выворачивается на 0,5–1 оборота от оптимального положения. Карбюраторы типа «Солекс» позволяют более точно управлять подачей топлива, что делает их предпочтительным выбором для подобных модификаций.
Обязательное условие – наличие прямоточной выхлопной системы без катализатора и резонатора. Глушитель должен быть как можно менее сопротивляющимся, чтобы пламя из выпускного коллектора не гасилось на выходе. Без этого добиться выраженных отстрелов практически невозможно.
Выбор подходящей системы зажигания для генерации отстрелов
Для стабильной генерации отстрелов на ВАЗ 2107 с карбюраторным двигателем необходимо использовать бесконтактную систему зажигания с возможностью точной настройки угла опережения. Оптимально – установка электронного коммутатора и катушки с повышенным выходным напряжением, например Б116 или аналогичных, рассчитанных на работу с увеличенным зазором свечей (до 1,1 мм).
Механический распределитель зажигания типа 38.3706 подходит для базовой настройки, но желательно использовать модернизированный с изменённой характеристикой центробежного регулятора. Это позволяет сместить момент зажигания на позднее значение при сбросе газа, провоцируя несгоревшую смесь на детонацию в выхлопной системе.
Для ручного контроля и гибкой настройки уместна установка трамблёра с вакуумным опережением, отключённым или перенастроенным на запаздывание. Важно использовать свечи с низким калильным числом, например А17ДВРМ, что повышает вероятность неполного сгорания смеси при резком сбросе газа.
Категорически не подходят контактные системы – их искра нестабильна и не обеспечивает необходимую энергию для воспламенения обогащённой смеси на выбросе. Также следует исключить штатные катушки низкой мощности, рассчитанные на стандартный режим работы, без перегрузок.
Для максимального эффекта в сочетании с доработанным карбюратором и прямоточным выхлопом желательно применение системы с возможностью программируемого зажигания, например, модулей типа «МЗ-01» или аналогов, позволяющих задавать точные карты опережения для разных режимов работы двигателя.
Регулировка момента зажигания для получения характерного звука
Для формирования отчетливых отстрелов при сбросе газа на ВАЗ 2107 с карбюратором критично точное выставление момента зажигания. Основная задача – добиться позднего зажигания, при котором несгоревшая смесь догорает в выпускном коллекторе.
- Установите стробоскоп и прогрейте двигатель до рабочей температуры (не менее 85°C).
- Ослабьте фиксатор трамблера, чтобы иметь возможность плавного поворота корпуса.
- Сместите трамблер по часовой стрелке – это приведёт к более позднему зажиганию. Делайте смещение постепенно, каждый раз проверяя поведение двигателя на резком сбросе газа.
- Контролируйте положение метки на шкиве – она должна находиться на 0 или в пределах −2°…−4° относительно ВМТ. Более поздний угол увеличивает шанс на отстрелы, но ухудшает динамику и стабильность холостого хода.
- После каждой регулировки производите пробный заезд: при резком наборе оборотов до 4000–5000 об/мин и последующем отпускании газа должны быть слышны хлопки из выхлопной системы.
Дополнительно проверьте:
- Работу вакуумного регулятора опережения – на тюнингованных конфигурациях его часто отключают или глушат для стабильности.
- Целостность и угол контактов бегунка и крышки трамблера – наличие угольной дорожки приводит к случайным пробоям.
- Настройку карбюратора – переобогащенная смесь усиливает эффект дожигания, но может вызвать детонацию при неправильном угле зажигания.
Идеальное значение момента зажигания для отстрелов – индивидуально. Оно зависит от степени сжатия, конфигурации выхлопной системы и настройки карбюратора. Настройку ведут по фактическому результату – появлению отстрелов без существенной потери мощности и стабильности работы двигателя.
Настройка топливной смеси через жиклёры и винт качества

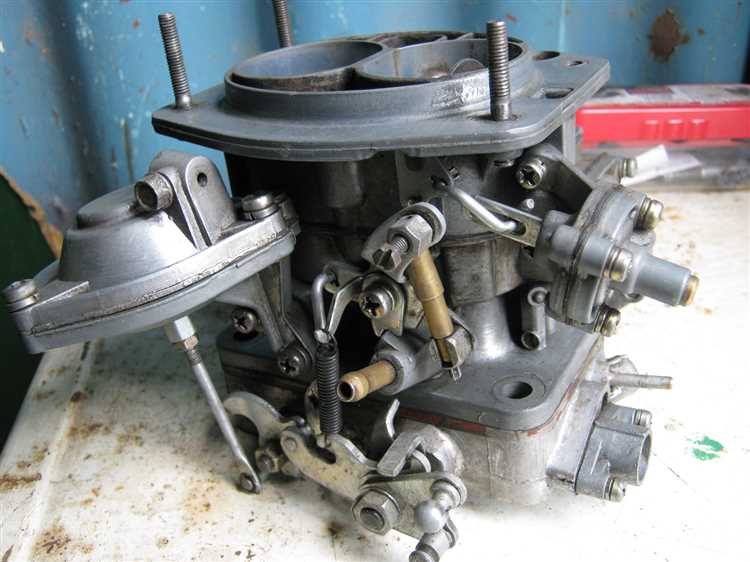

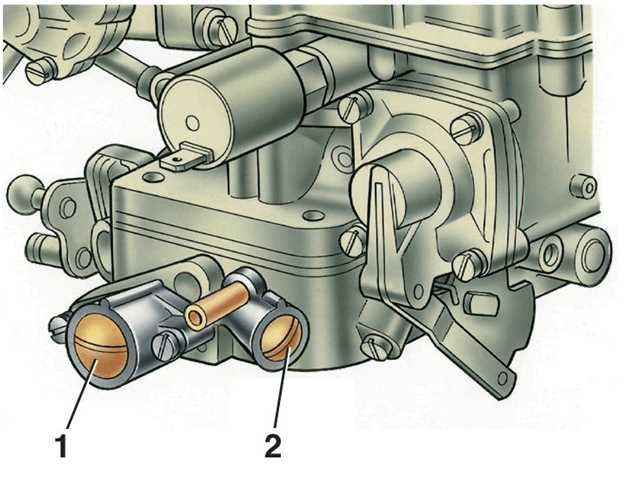

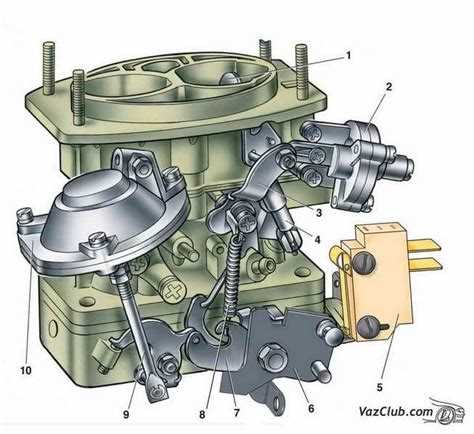

Для точной настройки топливной смеси на карбюраторном ВАЗ 2107 необходимо вмешательство в калибровку жиклёров и регулировку винта качества. Стандартный карбюратор типа Солекс 21073 имеет главный топливный жиклёр первой камеры с размером 107,5 и воздушный 150. При склонности к бедной смеси на средних и высоких оборотах рекомендуется установка топливного жиклёра на 110–112,5, сохраняя воздушный в пределах 150–155. Это обеспечивает более насыщенную смесь, способствующую стабильным отстрелам на сбросе газа.

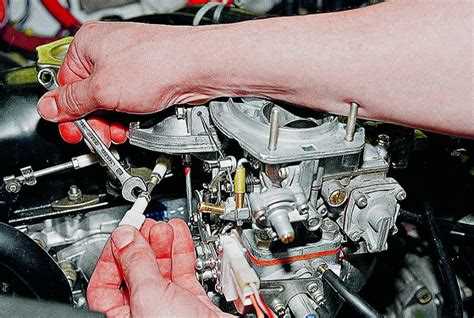

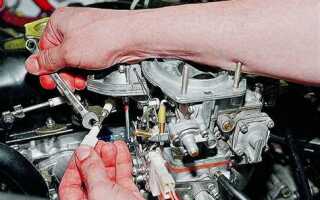

Регулировку винта качества производят после прогрева двигателя до рабочей температуры. Винт выкручивают до появления максимальных оборотов холостого хода, затем заворачивают на ¼ оборота для создания слегка обогащённой смеси. При слишком бедной смеси отстрелы либо отсутствуют, либо проявляются хаотично и нестабильно. Слишком богатая смесь вызывает чёрный нагар на свечах и снижает эффективность отстрелов.
Проверку следует проводить по отклику на газ и равномерности работы двигателя. Если при резком сбросе оборотов слышен чёткий хлопок в выхлопе – смесь настроена корректно. Важна также герметичность впускного тракта: любые подсосы воздуха искажают настройку и обедняют смесь независимо от размера жиклёров.
Для более точной настройки можно использовать лямбда-зонд с внешним индикатором AFR. Идеальное значение при отстрелах – 12,5–13,0. Это баланс между насыщенностью смеси и безопасностью для двигателя. Значения выше 14 свидетельствуют о бедной смеси, а ниже 11 – чрезмерно богатой.
Удаление или модификация глушителя для усиления отстрелов
Удаление резонатора и заднего глушителя позволяет снизить сопротивление выхлопным газам, сохранив при этом приемлемый уровень шума. Наиболее выраженные отстрелы достигаются при установке прямоточного «пайпа» вместо всей задней части выхлопа. Диаметр трубы – не менее 51 мм. Толщина стенки – 1.5–2 мм для минимального резонанса и увеличения ресурса.
Если полное удаление нежелательно, устанавливается прямоточный глушитель с минимальным шумоподавлением, например, типа «прямоток с перфорацией и негорючей набивкой». Важно использовать термостойкие материалы, такие как базальтовое волокно, для сохранения формы и пропускной способности при высоких температурах.
Точка сварки системы должна быть герметичной. Малейшие подсосы воздуха в местах соединений приводят к ложным хлопкам и нестабильной работе смеси, особенно на обогащённой настройке.
После удаления или замены глушителя необходимо провести регулировку карбюратора – смесь должна быть немного обогащена на холостом ходу и при резком сбросе газа. Это способствует накоплению несгоревшего топлива в коллекторе, что и провоцирует отстрел.
Для дополнительного усиления эффекта применяется установка искры в выпуск через внешнюю катушку и свечу в пайпе – метод кустарный, но рабочий. Однако он требует отдельной схемы и внимательной настройки во избежание детонации.
Установка кнопки глушения зажигания на руле
Для реализации отстрелов на ВАЗ 2107 с карбюратором необходима оперативная подача и отключение зажигания. Установка кнопки глушения зажигания на руле позволяет мгновенно управлять искрой без задержек. Используется обычная кнопка с фиксацией или без неё – например, от стартера или от сигнализации, рассчитанная на ток не менее 10 А.
Оптимальное место установки – нижняя часть рулевого кожуха, ближе к правой руке водителя. Важно обеспечить надёжную фиксацию кнопки и защиту от случайного нажатия. Для этого делается точное отверстие под диаметр корпуса, устанавливается кнопка, фиксируется гайкой или саморезами с шайбами.
Кнопка включается последовательно в цепь питания катушки зажигания (обычно это провод с замка зажигания на «+» катушки, цвет может варьироваться: чаще всего чёрно-красный). Провод разрезается, оба конца удлиняются проводом сечением не менее 1,5 мм² и подключаются к контактам кнопки. Соединения тщательно изолируются термоусадкой или изолентой.
После подключения зажигание будет работать только при замкнутой кнопке. Для отключения искры – достаточно разомкнуть цепь нажатием. Если используется кнопка без фиксации, необходимо удерживать её вручную, что позволяет точнее контролировать момент глушения. Для постоянного режима рекомендуется кнопка с фиксацией.
Обязательна проверка работы на холостом ходу: при нажатии кнопки двигатель должен сразу заглохнуть. При снятии ноги с кнопки – снова появляться искра. При использовании в связке с карбюраторной системой важно следить, чтобы при глушении не происходило залипания топливной смеси – возможна установка обратного клапана на топливную магистраль или отсечка бензонасоса.
Проверка работы на холостом ходу и при сбросе газа
Для точной настройки отстрела на ВАЗ 2107 с карбюратором необходимо проверить стабильность работы двигателя на холостом ходу и реакцию на сброс газа. Эти параметры напрямую влияют на эффективность работы системы питания и контролируют правильность настройки карбюратора.
При проверке на холостом ходу обратите внимание на следующие моменты:
1. Холостой ход должен быть стабильным, без значительных колебаний оборотов. Если обороты слишком низкие или высокие, необходимо отрегулировать винт холостого хода или очистить жиклеры карбюратора.
2. Двигатель не должен глохнуть при отпускании педали акселератора. Если двигатель глохнет, нужно проверить состояние воздушного фильтра и систему подачи топлива. Также стоит удостовериться в правильной настройке винта качества смеси, который регулирует подачу топлива на холостом ходу.
3. Для проверки на холостом ходу следует придерживаться оборотов около 800–900 об/мин. При этом двигатель должен работать без рывков или стуков. Если обороты нестабильны, это может свидетельствовать о нарушении герметичности впускного коллектора или проблемах с системой зажигания.
Что касается проверки работы при сбросе газа, важно:
1. При быстром отпускании акселератора двигатель должен плавно снижать обороты, не допуская резких скачков. Резкие падения оборотов могут указывать на неправильно настроенный насос для обогащения смеси или на засорение топливных жиклеров.
2. Следует проверить работу карбюратора на малых и средних оборотах. Если после сброса газа обороты не уменьшаются плавно, а происходит резкое повышение, необходимо проверить состояние мембраны насоса обогащения.
3. При сбросе газа и возвращении оборотов к холостому ходу двигатель должен быстро стабилизироваться без «провалов» или длительных задержек. Задержки в уменьшении оборотов могут быть вызваны неправильной регулировкой дроссельной заслонки или проблемами с вакуумным регулятором.
После выполнения этих проверок, если все параметры в норме, можно переходить к следующей стадии настройки отстрела карбюратора для точной подачи топлива в зависимости от оборотов двигателя.
Вопрос-ответ:
Как правильно настроить отстрелы на ВАЗ 2107 с карбюратором?
Для настройки отстрелов на ВАЗ 2107 с карбюратором нужно регулировать уровень смеси в системе. Это можно сделать с помощью регулировки винта холостого хода и винта качества смеси. Начните с того, что отрегулируйте холостой ход так, чтобы двигатель работал стабильно на минимальных оборотах. Затем настройте качество смеси, постепенно поворачивая винт, чтобы добиться оптимальной работы двигателя на всех оборотах.
Какие признаки того, что отстрелы на ВАЗ 2107 с карбюратором настроены неправильно?
Неправильная настройка отстрелов может проявляться в виде нестабильной работы двигателя, особенно на холостых оборотах. Если смесь слишком бедная или богатая, двигатель будет дёргаться, может появляться запах бензина или сильный расход топлива. Также возможен перегрев двигателя и увеличение выбросов вредных веществ. В таких случаях нужно повторно проверить и откорректировать настройки.
Как часто нужно проверять настройки отстрелов на ВАЗ 2107 с карбюратором?
Рекомендуется проверять настройки отстрелов примерно раз в 6-12 месяцев, а также после любых изменений в системе питания или работы двигателя. Если вы заметили проблемы с запуском, плохое ускорение или увеличение расхода топлива, стоит провести проверку сразу.
Могу ли я самостоятельно настроить отстрелы на ВАЗ 2107 с карбюратором, или для этого лучше обратиться к специалисту?
Если у вас есть базовые знания в ремонте автомобилей и нужные инструменты, настройку отстрелов на ВАЗ 2107 можно выполнить самостоятельно. Однако, если вы не уверены в своих силах, лучше обратиться к специалисту, так как неправильная настройка может привести к снижению мощности двигателя или его поломке.
