Штатная отопительная система ВАЗ 2114 с годами теряет эффективность: ухудшается обдув, радиатор засоряется, заслонки перестают полностью открываться. Это напрямую влияет на безопасность и комфорт в зимнее время. Если замена всей печки в сборе не входит в планы, разумным решением станет самостоятельная модернизация или изготовление новой конструкции на основе доступных компонентов.
В качестве основного элемента стоит использовать радиатор от ГАЗель Бизнес – он компактнее и при этом обеспечивает высокий теплообмен. Крепление подбирается индивидуально, но чаще всего требуется изготовление рамки из алюминиевого профиля и уплотнение пенополиуретаном. Воздушный поток лучше направить через доработанный кожух, выполненный из термостойкого ABS-пластика, распечатанного на 3D-принтере. Такой подход обеспечивает точную посадку и исключает вибрации.
Для вентилятора рекомендуется использовать мотор отопителя от ВАЗ 2110 с кондиционером – он мощнее штатного и подходит по разъёму. Управление можно оставить родное, но желательно заменить реостат на внешний ШИМ-контроллер – это снизит нагрузку на электросеть и обеспечит плавную регулировку оборотов. Обязательно установите дополнительный предохранитель на 20А в разрыв питания мотора.
При сборке системы важно обеспечить герметичность стыков и отсутствие зазоров. Утепление корпуса печки фольгированным вспененным полиэтиленом значительно снижает теплопотери. Перед окончательной установкой все соединения проверяются на утечки и шум. Результат – компактная и эффективная печка, не уступающая заводским аналогам по производительности и долговечности.
Разборка панели приборов для доступа к отопителю
Отключите минусовую клемму аккумулятора. Это исключает короткое замыкание при демонтаже электрооборудования.
Снимите центральную консоль. Открутите два винта снизу у рычага КПП, затем аккуратно выведите консоль из зацепления, отжав фиксаторы у воздуховодов.
Извлеките пепельницу и прикуриватель. Отсоедините разъёмы питания. Демонтируйте пластиковую накладку, скрывающую крепления нижней части панели.
Снимите рулевое колесо. Для этого снимите декоративную крышку, открутите центральную гайку и аккуратно извлеките руль с шлицевого соединения.
Открутите саморезы по периметру приборной панели: два сверху под дефлекторами, два по краям около стоек, ещё два внизу с водительской стороны. Отсоедините разъёмы от блока управления светом и кнопок.
Снимите щиток приборов. Открутите крепёж, отсоедините колодки сзади и извлеките щиток через нишу рулевого колеса.

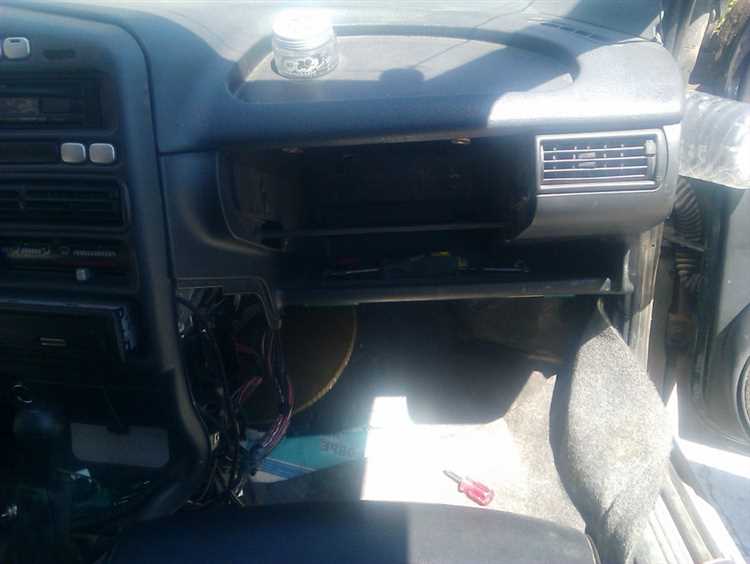

Демонтируйте бардачок, открутив четыре самореза по углам. Это обеспечит доступ к правой части воздуховодов и креплениям панели.
Полностью снимите переднюю панель, аккуратно потянув на себя. Следите за жгутами проводки и тросиками управления заслонками – их нужно отсоединить, чтобы не повредить при демонтаже.
После снятия панели открывается доступ к блоку отопителя, патрубкам, приводам заслонок и корпусу радиатора. Теперь можно переходить к следующему этапу ремонта или замены печки.
Выбор и покупка подходящего радиатора печки
Для ВАЗ 2114 оптимально подходят алюминиевые радиаторы с пластиковыми бачками. Они обеспечивают эффективный теплообмен и устойчивы к коррозии. Лучше избегать полностью медных моделей – несмотря на высокую теплопроводность, они тяжелее, дороже и требуют регулярного обслуживания.
Перед покупкой нужно сверить каталожный номер: оригинальный номер радиатора печки для ВАЗ 2114 – 2108-8101060. Некоторые производители, такие как Luzar, Finord и АвтоВАЗ, предлагают совместимые детали. Luzar считается лучшим выбором по соотношению цена/качество, особенно модели серии Standard.
Обязательно проверяй наличие патрубков с нужным диаметром (18 мм) и расположение входа и выхода – они должны строго соответствовать заводскому исполнению. Искажения приведут к протечкам или сложностям при установке. При покупке в интернете обращай внимание на отзывы, уточняй год выпуска автомобиля и сравнивай с фотографиями конкретного радиатора.
Избегай универсальных моделей – у них часто не совпадают посадочные места, что приведёт к доработкам корпуса или утечкам антифриза. Также не стоит брать радиаторы без заводской упаковки – это риск получить восстановленную деталь вместо новой.
Замена заслонок и восстановление герметичности корпуса
Заслонки в печке ВАЗ 2114 отвечают за распределение потоков воздуха. Износ резинок, ослабление привода или деформация корпуса приводят к снижению эффективности обогрева и запотеванию стекол. Для устранения проблем потребуется частичная разборка отопителя и замена изношенных элементов.
- Снимите бардачок и центральную консоль, отключите клемму аккумулятора.
- Демонтируйте вентилятор и корпус воздушного фильтра салона.
- Открутите крепления корпуса отопителя и аккуратно извлеките его из-под панели.
Для замены заслонок:
- Разберите корпус отопителя, разъединяя защелки и винты по периметру.
- Извлеките старые заслонки. При наличии трещин на осях или деформации створок замените их новыми. Используйте заводские аналоги или усиленные версии с алюминиевыми осями.

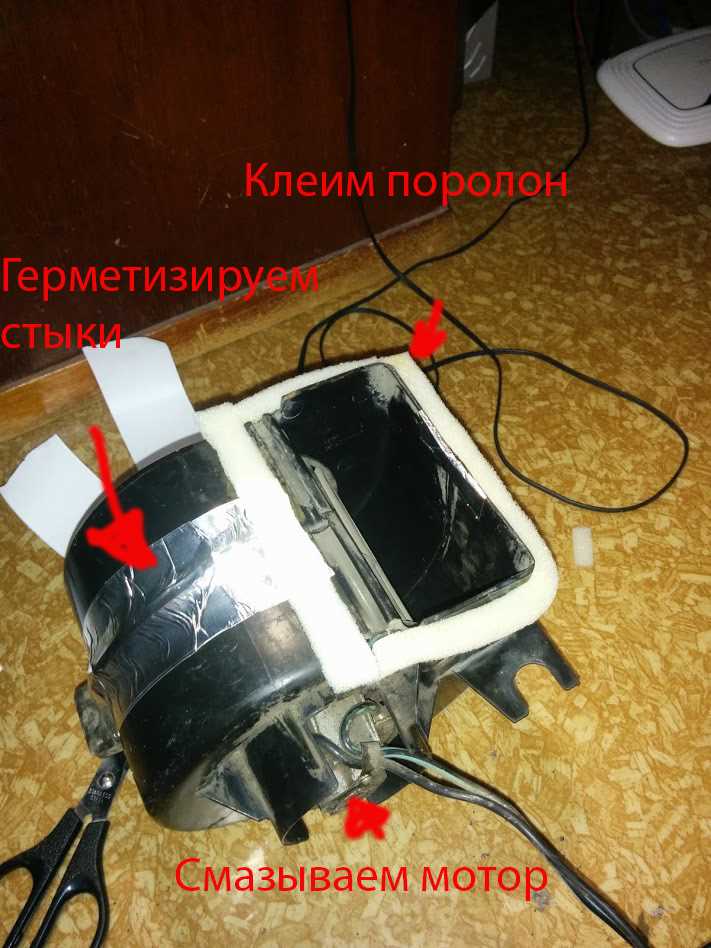

- На место изношенных поролоновых уплотнителей наклейте уплотнитель из термостойкой пористой резины толщиной 3–4 мм. Избегайте строительного поролона – он теряет форму уже через сезон.
Для восстановления герметичности корпуса:
- Очистите все стыки от старого герметика и пыли.
- Нанесите тонкий слой термостойкого силиконового герметика (до +180 °C) по местам соединения половинок корпуса.
- Убедитесь, что все защелки и винты затянуты равномерно. При деформации корпуса можно использовать прокладку из листовой резины толщиной 2 мм по периметру соединения.
После сборки проверьте работу всех заслонок вручную и с электроприводом. Протечки воздуха легко обнаружить при помощи дыма или лампы – подсвечивая в темноте стыки корпуса. Любые щели герметизируйте повторно.
Установка нового вентилятора и проверка проводки
Перед установкой отключите аккумулятор, чтобы исключить короткое замыкание. Демонтируйте старый вентилятор, открутив три фиксирующих винта с корпуса отопителя под капотом. Отсоедините разъём питания и снимите старый элемент.
Новый вентилятор должен соответствовать оригиналу по параметрам – напряжение 12 В, мощность не ниже 150 Вт. Убедитесь, что вал вращается без люфта и скрипа. Установите вентилятор в посадочное место, затяните крепления равномерно, чтобы избежать перекоса.
Подключите питание, соблюдая полярность. Красный провод – «плюс», чёрный – «масса». Проверьте состояние фишки: контакты не должны быть окислены или ослаблены. При необходимости замените разъём на новый с термоусадкой.
Прозвоните цепь мультиметром в режиме прозвонки: от реле вентилятора до колодки питания. Сопротивление должно быть не выше 0,5 Ом. При превышении – замените провод или устраняйте место повреждения. Особое внимание уделите участку проводки под капотом – здесь часто наблюдаются перегибы и изоляционные пробои.
После подключения запустите вентилятор через включение зажигания и контроль климата. Если мотор не запускается, проверьте реле в монтажном блоке и предохранитель F7 (30А). При работе вентилятора не должно быть посторонних звуков и вибраций. Проверка завершена, если при максимальной скорости поток воздуха стабилен, а корпус вентилятора не нагревается.
Сборка системы и подключение патрубков охлаждения
Перед установкой новой печки необходимо подготовить соединительные элементы: хомуты (диаметр 20–24 мм), силиконовые патрубки, герметик для системы охлаждения и тройник подключения к основному контуру. Все соединения уплотняются с использованием герметика, устойчивого к антифризу.
Сначала подсоединяется входящий патрубок к штуцеру на корпусе термостата – он отвечает за подачу горячего антифриза. Рекомендуется использовать армированный силиконовый шланг, выдерживающий температуру до 150 °C. Выходящий патрубок подводится к обратке, расположенной на металлической трубке, идущей к водяному насосу. При необходимости используется тройник с внутренним диаметром 18 мм для врезки в контур.
Все соединения затягиваются червячными хомутами, без чрезмерного усилия – чтобы не повредить штуцеры радиатора печки. После подключения система заполняется охлаждающей жидкостью через расширительный бачок. Проверка герметичности проводится на холодном двигателе путём кратковременного запуска и визуального осмотра всех стыков. Утечки устраняются немедленно.
Особое внимание уделяется прокладке патрубков: избегать перегибов, сильного натяжения и соприкосновения с горячими элементами двигателя. При необходимости используются термостойкие гофры или экранирующая оплётка.
Проверка работы печки на холостом и рабочем ходу
Для оценки эффективности печки на холостом ходу заведите двигатель и дайте ему прогреться до 85–90°C. Температуру контролируйте по стрелке на приборной панели. Включите вентилятор отопителя на максимальную скорость и выставьте регулятор температуры в крайнее горячее положение. При этом воздух из дефлекторов должен быть ощутимо тёплым, не ниже 40°C при температуре окружающего воздуха +5°C.
Если тёплый воздух поступает слабо или неравномерно, проверьте исправность термостата – при его заклинивании в открытом положении двигатель прогревается медленно, что снижает эффективность обогрева. При необходимости замените термостат на новый с температурой открытия 87°C.
На рабочем ходу (движение со скоростью 40–60 км/ч при стабильных оборотах 2000–3000 об/мин) обогрев должен становиться интенсивнее. Температура воздуха из воздуховодов возрастает до 50–60°C. Если этого не происходит, проверьте плотность соединений патрубков, уровень охлаждающей жидкости и наличие воздушных пробок в системе. Для удаления пробки откройте крышку расширительного бачка и на заведённом двигателе кратковременно нажмите на шланги подачи к радиатору печки.
Важно: при отсутствии прогрева на любых режимах исключите засорение радиатора печки. Для проверки отключите шланги подачи и обратки, продуйте радиатор сжатым воздухом или промойте лимонной кислотой (раствор 50 г на 1 литр воды) при температуре не выше 60°C.
Периодически проверяйте состояние салонного фильтра – его загрязнение снижает поток тёплого воздуха, особенно на низких оборотах вентилятора.
Вопрос-ответ:
Как правильно выбрать материалы для печки на ВАЗ 2114?
Для того чтобы сделать печку на ВАЗ 2114, важно подобрать качественные материалы, которые будут выдерживать высокие температуры и не повреждаться со временем. Рекомендуется использовать сталь, алюминий или специальные жаропрочные сплавы для корпусов и трубок. Для герметизации швов можно использовать термостойкие герметики, а для фильтров – высококачественные воздухопроницаемые материалы, которые обеспечат хороший поток воздуха в салоне.
Как правильно подключить печку на ВАЗ 2114 к системе охлаждения двигателя?
Подключение печки к системе охлаждения двигателя осуществляется через специальные патрубки, которые соединяют радиатор печки с системой охлаждения. Важно правильно соединить шланги, чтобы избежать утечек. Также необходимо обеспечить правильное направление потока охлаждающей жидкости, чтобы печка эффективно работала. В некоторых случаях может потребоваться установка клапана для регулировки потока жидкости в зависимости от температуры в салоне.
Какие инструменты понадобятся для установки печки на ВАЗ 2114?
Для самостоятельной установки печки на ВАЗ 2114 потребуется стандартный набор инструментов: отвертки, ключи, пассатижи, труборез или ножовка для металла. Также полезным будет наличие паяльника для работы с пластиковыми частями и термоусадочных трубок для изоляции соединений. Кроме того, не помешает иметь герметик для заделки швов и уплотнителей.
Нужно ли снимать панель и торпедо для установки печки на ВАЗ 2114?
Да, для установки печки на ВАЗ 2114 необходимо снять часть панели и торпедо. Это связано с тем, что радиатор и воздуховоды печки расположены вблизи этих элементов. Снятие торпедо позволяет получить доступ к внутренним компонентам и обеспечить качественную установку устройства. Следует аккуратно работать с панелью, чтобы не повредить крепления и не сломать детали.
Как проверить работоспособность печки после установки на ВАЗ 2114?
После установки печки на ВАЗ 2114 необходимо выполнить несколько проверок. Во-первых, включите зажигание и убедитесь, что вентиляция работает. Далее проверьте, поступает ли тепло из радиатора печки, и правильно ли функционирует термостат. Важно убедиться, что нет утечек в системе охлаждения, а также проверить, чтобы все патрубки были надежно закреплены. Также обратите внимание на возможные шумы или посторонние звуки при работе устройства.
