На автомобиле ВАЗ 2110 датчик скорости, или сенсор скорости, выполняет важную функцию – передачу данных о текущей скорости автомобиля на приборную панель и в систему управления двигателем. Этот датчик позволяет корректно функционировать тахометру, спидометру, а также системам, зависимым от скорости, таким как антиблокировочная система тормозов (ABS) и система стабилизации.

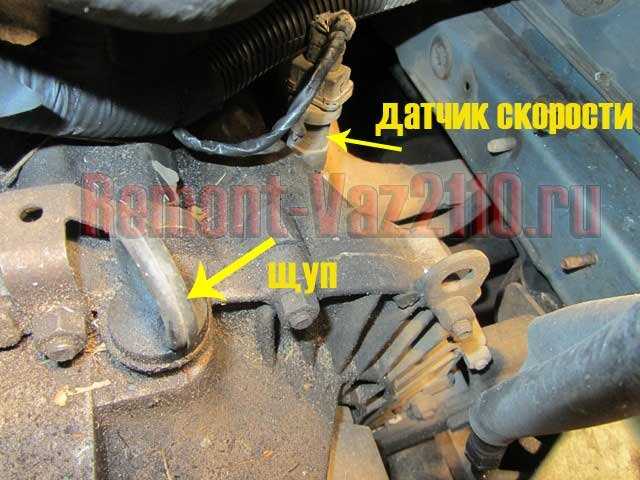

Расположение датчика скорости на ВАЗ 2110 находится на трансмиссии, в области коробки передач. Он установлен непосредственно на корпусе коробки переключения передач и считывает вращение шестерни, которая соединена с колесами. Это устройство непосредственно взаимодействует с магнитными и оптическими датчиками, чтобы преобразовать механическое движение в электрический сигнал.
Для того чтобы получить доступ к датчику скорости на ВАЗ 2110, необходимо снять защиту коробки передач. Обычно датчик закреплен с помощью двух болтов и имеет стандартный разъем для подключения проводки. Важно следить за состоянием проводов и соединений, так как слабый контакт может привести к некорректным показаниям на спидометре и сбоям в работе системы.
Если возникла необходимость в замене датчика, важно правильно подобрать его модель, так как неправильный выбор может привести к несовместимости с автомобилем. Установка нового датчика не требует сложных инструментов, но все работы лучше проводить на подъемнике для удобства доступа.
Расположение датчика скорости на коробке передач
Датчик скорости на ВАЗ 2110 установлен на трансмиссии, в районе коробки передач. Он крепится непосредственно к корпусу коробки, обычно на боковой стороне, с использованием крепежных элементов. Этот датчик измеряет скорость вращения колеса или вала трансмиссии, что затем передается на электронную систему автомобиля для расчета скорости движения.
Для точности работы датчика важна его правильная установка. Он должен быть закреплен в отверстии, предусмотренном конструкцией коробки передач. На некоторых моделях ВАЗ 2110 датчик может быть установлен в месте, где передается сигнал с вала, что помогает более точно отслеживать скорость.
Расположение датчика требует внимательности при обслуживании или замене. Для доступа к нему необходимо снять пластиковую защитную крышку, если она имеется. При установке нового датчика важно убедиться в его надежной фиксации, чтобы избежать проблем с подачей сигнала и точностью показаний скорости.
Если датчик выходит из строя, его можно заменить, но следует убедиться в правильности замены, используя только рекомендованные детали. Плохое крепление или износ датчика могут привести к ошибкам в показаниях скорости на приборной панели.
Как проверить работоспособность датчика скорости на ВАЗ 2110
Для проверки работоспособности датчика скорости на ВАЗ 2110 потребуется мультиметр и базовые знания электрики автомобиля. Датчик скорости обычно расположен на коробке передач, и его основная задача – передавать сигнал скорости на приборную панель.
Шаг 1: Подготовка
Перед проверкой необходимо убедиться, что автомобиль стоит на нейтральной передаче и стояночный тормоз установлен. Отключите зажигание, чтобы исключить случайное замыкание.
Шаг 2: Проверка проводки и соединений
Осмотрите проводку, подключенную к датчику скорости. Убедитесь, что провода не повреждены, а контакты не окислены. В случае повреждения проводки необходимо заменить элементы или очистить контакты.
Шаг 3: Проверка выходного сигнала датчика
Используя мультиметр в режиме измерения постоянного напряжения, подключите его к выходным контактам датчика скорости. Запустите двигатель и поочередно переключайте передачи. На работающем датчике скорости на выходных контактах должен появляться переменный сигнал напряжения. Если сигнал отсутствует или он нестабильный, возможно, датчик неисправен.
Шаг 4: Проверка сопротивления датчика
Включите мультиметр в режим измерения сопротивления и подключите его к контактам датчика. Нормальное сопротивление должно быть в пределах от 600 до 1,5 кОм в зависимости от модели. Если сопротивление значительно отличается от нормы, датчик подлежит замене.
Шаг 5: Проверка на устройстве диагностики
Для более точной диагностики используйте сканер OBD-II. Подключите сканер к диагностическому разъему автомобиля и проверьте, отображает ли он данные о скорости. Если скорость не отображается или данные неверные, это также указывает на неисправность датчика.
Шаг 6: Замените датчик при необходимости
Если все проверки показали неисправность датчика, его необходимо заменить. Снимите старый датчик и установите новый, не забывая проверить правильность установки и подключений.
Какие признаки указывают на неисправность датчика скорости
Другим признаком неисправности является нестабильная работа электронных систем автомобиля. Датчик скорости влияет на работу коробки передач, системы ABS и других узлов. Если при переключении передач наблюдаются рывки или сбои в работе трансмиссии, это также может свидетельствовать о поломке датчика.
Дополнительным симптомом является появление ошибок на приборной панели. Например, если на дисплее появляется сообщение о неисправности, связанной с датчиком скорости, это указывает на его возможную неисправность. В таком случае следует провести более детальную диагностику системы.
Если при движении автомобиля появляются внезапные рывки или торможение, которое не соответствует действиям водителя, это также может указывать на неисправность датчика скорости. Он может неправильно передавать данные о скорости, что нарушает работу системы стабилизации и антиблокировочной системы тормозов.
Если эти симптомы начали проявляться на вашем автомобиле, рекомендуется немедленно обратиться к специалистам для диагностики и замены датчика, чтобы предотвратить дальнейшие повреждения в системе автомобиля.
Как снять и установить датчик скорости на ВАЗ 2110
Для замены датчика скорости на ВАЗ 2110 необходимо соблюсти несколько ключевых шагов. Работы проводятся в моторном отсеке, в районе коробки передач, где датчик закреплен на разъеме приводного вала.
Подготовка: Перед началом работ выключите зажигание и отсоедините аккумулятор, чтобы избежать случайных коротких замыканий.
Снятие датчика: Датчик скорости находится на правой стороне коробки передач. Для его снятия потребуется ключ на 10 мм. Отсоедините разъем проводки от датчика. Далее открутите болт крепления датчика, аккуратно извлеките его, не повреждая соединения.
Установка нового датчика: Новый датчик устанавливается на место старого. Для этого вставьте его в отверстие на коробке передач, зафиксируйте с помощью болта. Подключите разъем проводки к датчику, убедившись, что он плотно сидит.
Проверка работы: После установки подключите аккумулятор и включите зажигание. Проверьте работу датчика с помощью диагностики или на практике, прокатившись на автомобиле. Убедитесь, что показания скорости на приборной панели отображаются корректно.
Убедитесь, что датчик правильно установлен, и не осталось зазоров или ненадежных соединений. В противном случае могут возникнуть проблемы с работой системы.
Подключение проводки датчика скорости к автомобилю
Датчик скорости ВАЗ 2110 подключается к бортовой сети через несколько ключевых элементов, обеспечивающих передачу данных о скорости в систему управления автомобилем. Сигнал с датчика используется для работы спидометра, а также для управления различными системами, такими как ABS и ЭБУ.
Основные шаги подключения проводки:
1. Подготовка проводки
Для подключения датчика необходимо подготовить проводку с учётом маркировки и длины кабелей. Обычно для ВАЗ 2110 используется проводка с жилами диаметром 0.5-1.0 мм². Важно соблюдать полярность и правильное распределение проводов: один провод для питания, другой – для сигнала, третий – для заземления.
2. Размещение датчика скорости
Датчик скорости обычно размещается в трансмиссии автомобиля, в районе выходного вала коробки передач. Он имеет определённое крепление, которое необходимо аккуратно снять перед подключением проводки.
3. Соединение проводки с датчиком
Провода соединяются с клеммами датчика скорости с учётом маркировки. Для подключения часто используются термоусадочные трубки для защиты от внешних воздействий, таких как влагозащита и механическое повреждение. Обязательно проверяйте надёжность контакта проводов с клеммами.
4. Подключение к приборной панели
Сигнальный провод от датчика скорости подсоединяется к блоку управления спидометром или непосредственно к приборной панели, в зависимости от схемы подключения автомобиля. Также важно обеспечить качественное соединение с массой.
5. Проверка работы датчика
После завершения подключения, важно проверить корректность работы датчика. Для этого можно провести тест на ходу автомобиля. Спидометр должен показывать скорость, соответствующую реальной, а ошибки в показаниях могут свидетельствовать о неправильном подключении проводки.
Что делать, если датчик скорости ВАЗ 2110 не показывает скорость
Если датчик скорости на ВАЗ 2110 не показывает скорость, важно проверить несколько ключевых компонентов системы. Поступим пошагово:
- Проверка предохранителей
Проверьте предохранитель, который отвечает за работу датчика. В большинстве случаев он расположен в блоке предохранителей под капотом. Если он перегорел, замените его на новый с тем же номиналом. - Проверка подключения датчика
Осмотрите проводку, ведущую к датчику скорости. Порой проблема заключается в плохом контакте или поврежденных проводах. Убедитесь, что соединения надежные, и нет коррозии на контактах. - Проверка самого датчика
Если проблема не в проводке, стоит проверить сам датчик. Он может быть загрязнен или иметь механические повреждения. В таких случаях датчик нужно либо почистить, либо заменить. - Проверка исправности трансмиссии
Иногда причина неисправности кроется в неисправности самого привода датчика, который подключен к трансмиссии. Проверьте, не повреждены ли зубья шестерни, с которой взаимодействует датчик. - Диагностика через сканер
Если предыдущие методы не помогли, подключите автомобиль к диагностическому сканеру. Он поможет выявить ошибки в электронных системах автомобиля, включая работу датчика скорости и его взаимодействие с ECU.
Если после выполнения этих шагов датчик все равно не работает, возможно, проблема в блоке управления или в самом датчике, и потребуется его замена.
Как правильно заменить датчик скорости на ВАЗ 2110

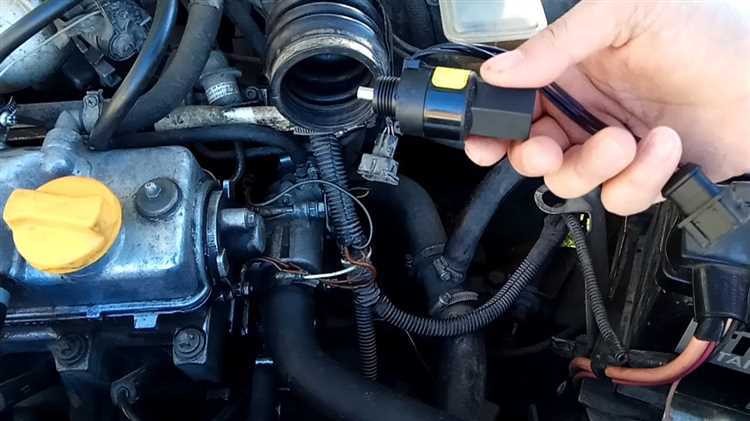

Перед заменой обесточьте автомобиль, сняв клемму с аккумулятора. Это предотвратит короткое замыкание при отключении разъёма датчика.
Датчик скорости на ВАЗ 2110 расположен на коробке передач, рядом с креплением тросика спидометра. Доступ к нему возможен сверху через моторный отсек или снизу после снятия защиты двигателя.

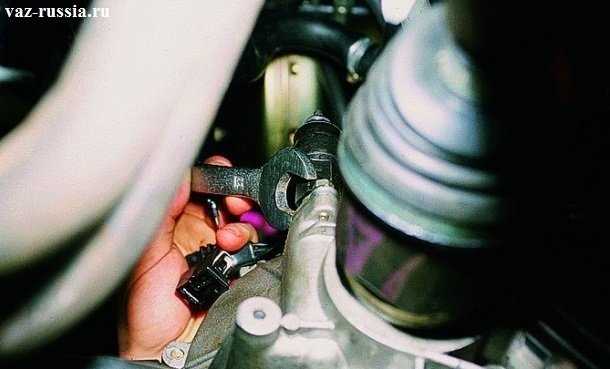

Открутите фиксирующий болт, удерживающий датчик в посадочном гнезде. Аккуратно потяните корпус вверх, слегка покачивая. При сильном загрязнении соединения может потребоваться очистка от масла и пыли.

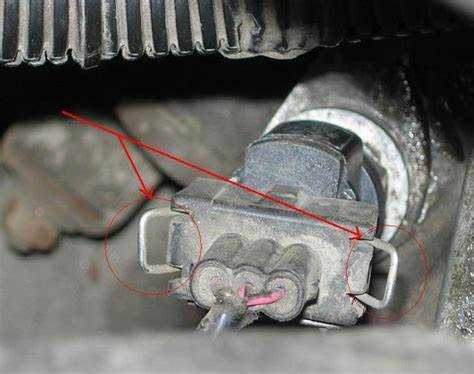

Перед установкой нового датчика проверьте разъём питания на наличие коррозии и повреждений. При необходимости зачистите контакты и нанесите немного диэлектрической смазки.
Установите новый датчик в гнездо до упора и зафиксируйте болтом. Подключите разъём питания. Убедитесь, что фиксация надёжна, а провода не натянуты и не касаются горячих элементов двигателя.
Подключите аккумулятор и проверьте работу спидометра и одометра. При корректной установке данные на приборной панели будут отображаться без сбоев.

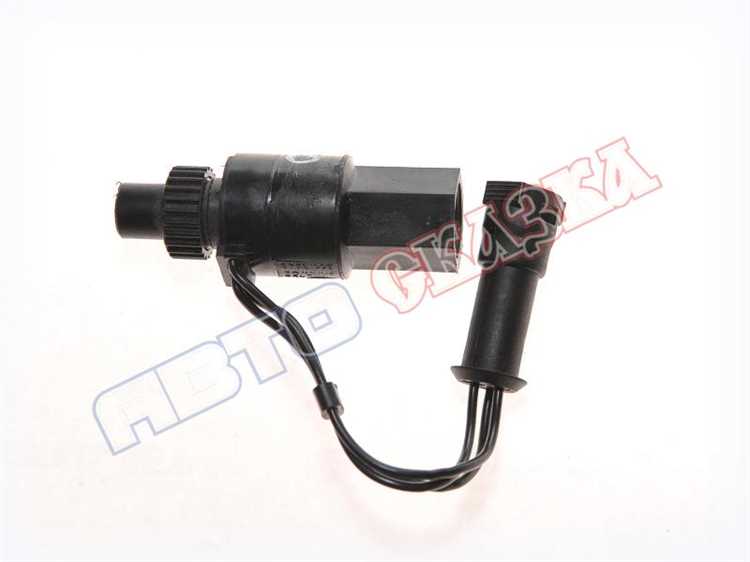

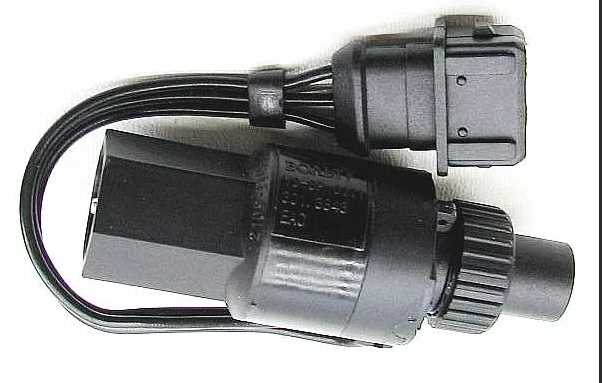

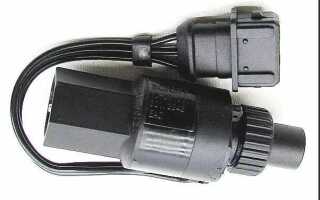

Какие аналоги датчика скорости можно установить на ВАЗ 2110
Датчик скорости на ВАЗ 2110 можно заменить несколькими проверенными аналогами, которые подходят по резьбе, электрическим характеристикам и разъему подключения. При выборе следует учитывать совместимость с блоком управления (ЭБУ), тип привода и число импульсов на оборот.
- Датчик скорости 2111-3843010 – штатный аналог для инжекторных моделей. Подходит без доработок, работает с ЭБУ Январь, Bosch, Микас.
- Датчик скорости ГАЗ 3302 (406.3843) – совместим по резьбе и разъему. Не требует переходников. Используется как бюджетный аналог, но отличается по ресурсу.
- Датчик от Лада Калина (1118-3843010) – подходит при замене разъема на трёхконтактный современного типа. Даёт точные импульсы, совместим с ЭБУ последних версий.
- Fenox DS12009 – белорусский аналог с прочным корпусом и стабильной работой при низких температурах. Совместим с большинством блоков управления ВАЗ.
- StartVolt VS-DAS003 – надёжный аналог с усиленной защитой от влаги. Имеет те же характеристики, что и оригинальный датчик.
Перед установкой любого аналога важно проверить количество импульсов – для ВАЗ 2110 требуется 6 импульсов на один оборот привода. Также стоит учитывать длину шестерни, чтобы исключить некорректные показания спидометра.
Вопрос-ответ:
Где находится датчик скорости на ВАЗ 2110 с электронной панелью приборов?
На автомобилях ВАЗ 2110 с электронной комбинацией приборов датчик скорости установлен на коробке передач. Он расположен сверху, ближе к левому приводу. Доступ к нему можно получить из-под капота, при снятии воздушного фильтра. Он крепится на триконтактный разъём и удерживается при помощи гайки или защёлки, в зависимости от года выпуска.
Как понять, что датчик скорости неисправен?
Признаками неисправности датчика скорости могут быть нестабильная работа спидометра, резкое падение или скачки показаний скорости, а также повышенный расход топлива. В некоторых случаях на панели приборов загорается индикатор «Check Engine». Кроме того, может нарушаться работа холостого хода и управление переключением передач (в случае использования электронного блока управления).
Можно ли заменить датчик скорости самостоятельно?
Да, замена датчика скорости возможна своими силами. Для этого нужно отсоединить аккумулятор, снять воздушный фильтр, отсоединить разъём от датчика и выкрутить его. Новый устанавливается в обратной последовательности. Процесс не требует специальных инструментов, однако желательно иметь ключ на 10 или головку с удлинителем для удобства демонтажа. Важно не повредить провода и разъём при установке.
Есть ли отличия в расположении датчика скорости на ВАЗ 2110 с разными типами КПП?
На всех версиях ВАЗ 2110 датчик скорости располагается в одной и той же зоне — на корпусе коробки передач. Однако могут отличаться форма разъёма и способ крепления, особенно если речь идёт о ранних моделях или замене оригинального датчика на аналог от стороннего производителя. Поэтому при покупке нового датчика стоит учитывать год выпуска машины и тип установленной приборной панели.
