Задние габаритные огни на ВАЗ 21099 установлены в комбинированных фонарях, размещённых по бокам задней панели кузова. Каждый фонарь содержит несколько ламп, включая габаритную, которая обеспечивает видимость автомобиля в тёмное время суток. Её отказ заметен по отсутствию красного света с одной стороны при включении габаритов.
Для доступа к лампочке заднего габарита необходимо открыть багажник и снять пластиковую крышку, закрывающую внутреннюю часть заднего фонаря. Крышка фиксируется на защёлках и легко поддаётся при аккуратном нажатии с краёв. За ней находится патрон с проводами – он удерживает лампу в посадочном гнезде. Поворот патрона против часовой стрелки позволяет извлечь его и получить доступ к самой лампе.
На ВАЗ 21099 используется лампа типа W5W или R5W в зависимости от модификации фонаря. Необходимо предварительно осмотреть снятую лампу и сопоставить маркировку. Установка новой лампы производится в обратном порядке. При замене рекомендуется не прикасаться к стеклянной колбе руками – это снижает срок службы из-за жировых отложений.
Как определить неисправность заднего габаритного огня
Для точного определения неисправности заднего габарита на ВАЗ 21099 следуйте пошаговой проверке:
- Включите габаритные огни. Обратите внимание, горит ли соответствующий задний фонарь. Если он не светится – начинайте диагностику.
- Осмотрите лампу через рассеиватель. Тусклое свечение или его отсутствие – признак перегоревшей нити накаливания. При необходимости демонтируйте фонарь и извлеките лампу для визуального осмотра.
- Проверьте целостность лампы. При потряхивании сгоревшая лампа может издавать звенящий звук – это обломки нити.
- Используйте мультиметр. Установите режим измерения сопротивления и приложите щупы к контактам лампы. Бесконечное сопротивление указывает на обрыв.
- Осмотрите патрон. При наличии коррозии или обугленных контактов возможен плохой контакт, даже с рабочей лампой.
- Проверьте предохранитель. В блоке предохранителей найдите элемент, отвечающий за габаритные огни (обычно F6 или F7). Замените при обрыве.
- Проверьте наличие напряжения в патроне при включённых огнях. При отсутствии – ищите обрыв провода или неисправность выключателя наружного освещения.
- Осмотрите массу. Окисленный или отвалившийся контакт «массы» в заднем фонаре может полностью отключить питание лампы.
Комплексная проверка исключит ненужную замену исправных деталей и позволит точно установить источник проблемы.
Где расположен блок задних фонарей на ВАЗ 21099
Блок задних фонарей на ВАЗ 21099 установлен с внутренней стороны задней панели кузова, непосредственно за облицовкой багажного отделения. С обеих сторон багажника находятся пластиковые кожухи или обивка, под которыми крепятся фонари.
Для доступа к блоку необходимо открыть крышку багажника и аккуратно отогнуть обивку боковой стенки. В районе фонаря будет видно крепление – обычно это несколько пластиковых гаек или саморезов. После их откручивания блок заднего фонаря можно извлечь наружу, потянув его с внешней стороны автомобиля.
Важно заранее обесточить цепь, отключив аккумулятор, чтобы избежать короткого замыкания при работе с электропроводкой. После снятия блока открывается доступ ко всем лампам, включая задний габаритный огонь. Для замены достаточно повернуть соответствующий патрон против часовой стрелки и извлечь его из корпуса.
Как добраться до лампочки заднего габарита без демонтажа лишних элементов
На ВАЗ 21099 доступ к задней габаритной лампочке возможен через багажник, без снятия обшивки или фонаря целиком. Откройте багажник и найдите пластиковую крышку на внутренней стороне заднего крыла – она обеспечивает прямой доступ к патрону лампы.
Для правого фонаря – крышка находится за стенкой багажника справа, немного ниже уровня полки. Для левого – в зеркальном положении. Аккуратно подденьте крышку плоской отверткой или рукой, не применяя усилий: фиксаторы хрупкие.
После снятия крышки станет виден патрон габаритного огня. Поверните его против часовой стрелки примерно на 30 градусов и вытяните на себя. Лампочка W5W (цоколь W2.1×9.5d) устанавливается в патрон без фиксаторов, вынимается и вставляется вручную.
Важно: не прикасайтесь к стеклу новой лампы голыми руками – жир может привести к перегреву и перегоранию. Используйте перчатки или салфетку. Установите патрон на место, повернув по часовой стрелке до упора, затем закройте крышку.
Процедура занимает менее 5 минут и не требует демонтажа фонаря, обивки или снятия клемм аккумулятора.
Маркировка и тип лампочки заднего габарита для ВАЗ 21099
Для заднего габаритного огня на ВАЗ 21099 используется лампочка с маркировкой W5W или аналог T10. Это бесцокольная лампа с прозрачной колбой, цоколем типа W2.1×9.5d и мощностью 5 Вт. Напряжение – строго 12 В. Такой тип лампочки устанавливается в патрон заднего фонаря без дополнительных адаптеров.
Корпус фонаря ВАЗ 21099 предусматривает установку именно ламп форм-фактора W5W. Установка ламп с превышением мощности приведёт к оплавлению отражателя или рассеивателя. Недопустимо использовать лампы с цветным стеклом – задние габариты должны излучать строго красный свет, обеспечиваемый рассеивателем фонаря.
При выборе предпочтение стоит отдавать изделиям от производителей Osram, Philips, Bosch или Narva. Избегайте безымянных аналогов – нередко у них нестабильное свечение, повышенный нагрев и сокращённый срок службы. Не стоит использовать светодиодные лампы без встроенного стабилизатора – они часто вызывают ошибки в электроцепи и нестабильную работу при понижении напряжения.
Для замены требуется доступ к задней части фонаря через багажник. Патрон поворачивается против часовой стрелки, после чего лампа легко извлекается. Перед установкой новой лампы необходимо убедиться в отсутствии окислов на контактах и в герметичности корпуса.
Как снять старую и установить новую лампочку заднего габарита
Откройте багажник и найдите пластиковую обивку, закрывающую доступ к заднему фонарю. Она удерживается пластиковыми фиксаторами или саморезами. Аккуратно снимите обивку, используя крестовую отвертку или пластиковую лопатку.

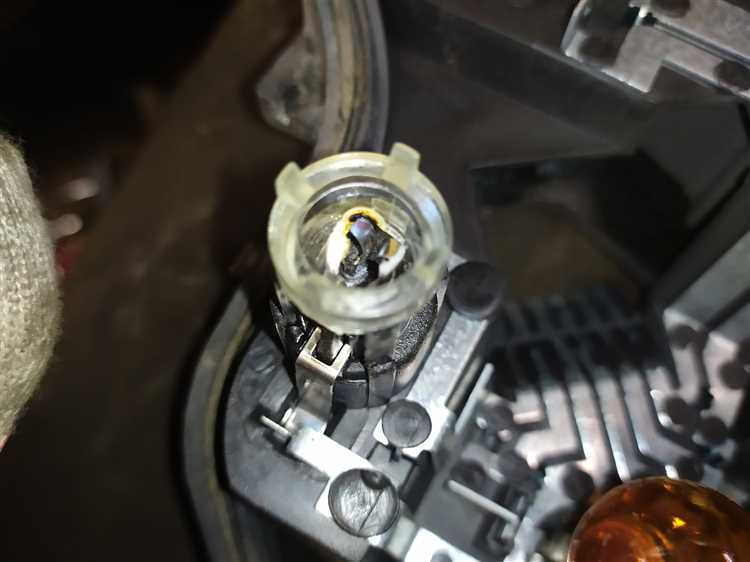

За фонарём находятся патроны ламп. Найдите нужный – он располагается ближе к краю автомобиля. Поверните патрон против часовой стрелки на четверть оборота и извлеките его из корпуса фонаря.
Осторожно вытащите лампу из патрона. В ВАЗ 21099 для заднего габарита используется лампа типа W5W (в некоторых версиях – R5W с цоколем BA15s). Осмотрите старую лампу – если нить накаливания оборвана или колба потемнела, требуется замена.
Возьмите новую лампу аналогичного типа и установите её в патрон. Убедитесь, что она плотно сидит в гнезде. Вставьте патрон обратно в корпус фонаря и поверните по часовой стрелке до упора.
Проверьте работу габаритного огня, включив соответствующее освещение. Если лампа не горит, убедитесь в правильности установки и отсутствии окисления на контактах. При необходимости зачистите контакты мелкой наждачной бумагой.
После проверки установите обивку багажника на место и зафиксируйте её креплениями.
Где купить подходящую лампочку заднего габарита для ВАЗ 21099
Для ВАЗ 21099 используется лампочка типа R5W (цоколь BA15s, 12V, 5W). Найти её можно в специализированных автомагазинах, где представлены электрокомпоненты для отечественных автомобилей. Важно выбирать продукцию проверенных брендов – Osram, Philips, Narva, Koito, чтобы избежать проблем с перегревом и быстрым перегоранием.
Крупные сети типа Exist, Emex, Автодок позволяют подобрать лампу по каталожному номеру или VIN автомобиля. При покупке через них желательно указывать модель и год выпуска машины для исключения ошибок. В описании товара обязательно проверьте характеристики: тип цоколя BA15s, напряжение 12 В, мощность 5 Вт.
На маркетплейсах, таких как Ozon, Wildberries, Яндекс Маркет, есть возможность фильтровать товары по параметрам, рейтингу продавца и отзывам. Однако перед заказом следует внимательно изучить фото упаковки и оригинальность производителя. Часто встречаются дешёвые аналоги с низким сроком службы.
Для срочной замены удобно обратиться в магазины при автосервисах или на авторынках. Там можно сразу сравнить несколько вариантов, проверить лампу визуально и убедиться в целостности спирали. Избегайте безымянных упаковок и отсутствия маркировки на корпусе – это признак подделки.
